作者丨pprp

来源丨GiantPandaCV

编辑丨极市平台

极市导读

通过在Transformer基础上引入Deformable CNN中的可变性能力，在降低模型参数量的同时提升获取大感受野的能力，文内附代码解读。 >>加入极市CV技术交流群，走在计算机视觉的最前沿

引言

Transformer由于其更大的感受野能够让其拥有更强的模型表征能力，性能上超越了很多CNN的模型。

然而单纯增大感受野也会带来其他问题，比如说ViT中大量使用密集的注意力，会导致需要额外的内存和计算代价，特征很容易被无关的部分所影响。

而PVT或者Swin Transformer中使用的sparse attention是数据不可知的，会影响模型对长距离依赖的建模能力。

由此引入主角：Deformabel Attention Transformer的两个特点：

data-dependent: key和value对的位置上是依赖于数据的。
结合Deformable 方式能够有效降低计算代价，提升计算效率。

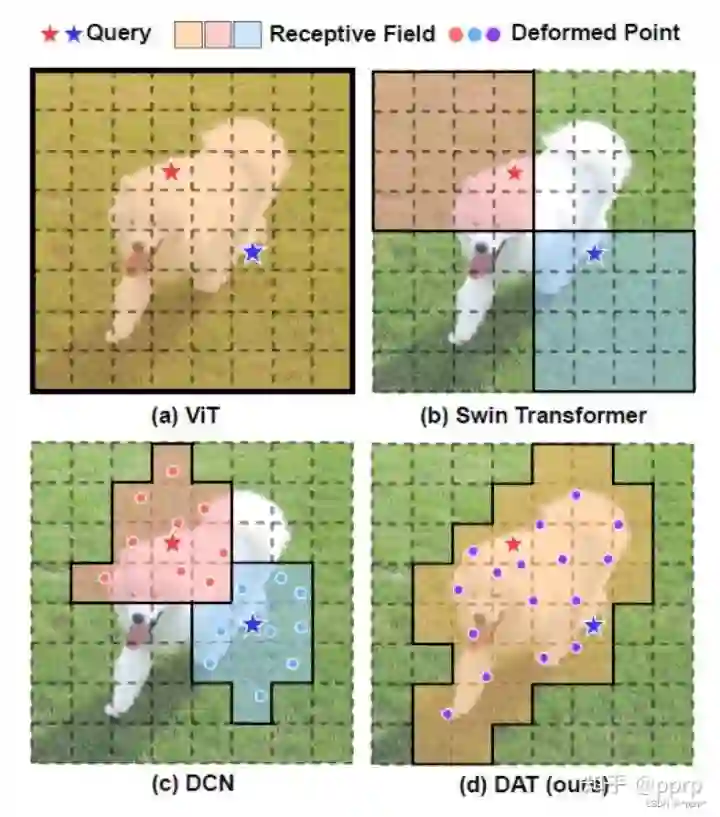

下图展示了motivation:

图中比较了几种方法的感受野，其中红色星星和蓝色星星表示的是不同的query。而实线包裹起来的目标则是对应的query参与处理的区域。

(a) ViT对所有的query都一样，由于使用的是全局的注意力，所以感受野覆盖全图。

(b) Swin Transformer中则使用了基于window划分的注意力。不同query处理的位置是在一个window内部完成的。

(d) DAT是本文提出的方法，由于结合ViT和DCN，所有query的响应区域是相同的，但同时这些区域也学习了偏移量。

方法

先回忆一下Deformable Convolution：

简单来讲是使用了额外的一个分支回归offset，然后将其加载到坐标之上得到合适的目标。

在回忆一下ViT中的Multi-head Self-attention:

有了以上铺垫，下图就是本文最核心的模块Deformable Attention。

左边这部分使用一组均匀分布在feature map上的参照点
然后通过offset network学习偏置的值，将offset施加于参照点中。
在得到参照点以后使用bilinear pooling操作将很小一部分特征图抠出来，作为k和v的输入

x_sampled = F.grid_sample(
input=x.reshape(B * self.n_groups, self.n_group_channels, H, W),
grid=pos[..., (1, 0)], # y, x -> x, y
mode='bilinear', align_corners=True) # B * g, Cg, Hg, Wg

之后将得到的Q,K,V执行普通的self-attention, 并在其基础上增加relative position bias offsets。

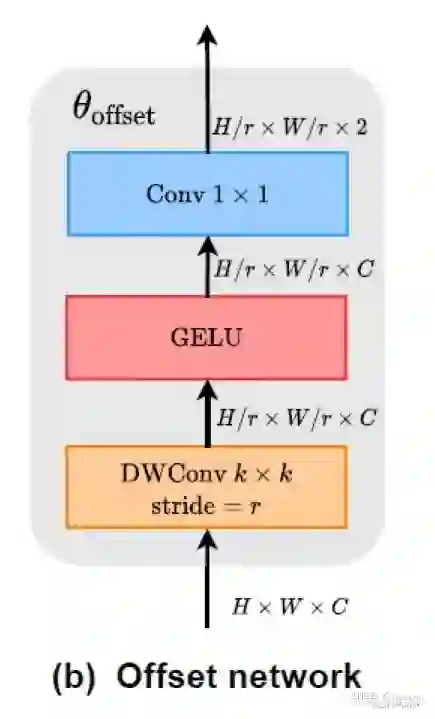

其中offset network构建很简单, 代码和图示如下：

  self.conv_offset = nn.Sequential(
      nn.Conv2d(self.n_group_channels, self.n_group_channels, kk, stride, kk//2, groups=self.n_group_channels),
      LayerNormProxy(self.n_group_channels),
      nn.GELU(),
      nn.Conv2d(self.n_group_channels, 2, 1, 1, 0, bias=False)
  )

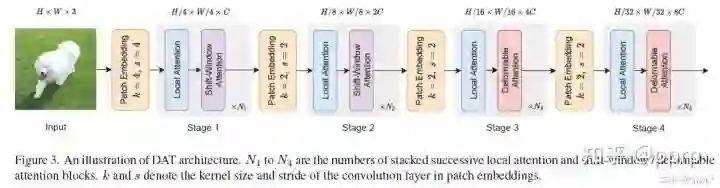

最终网络结构为：

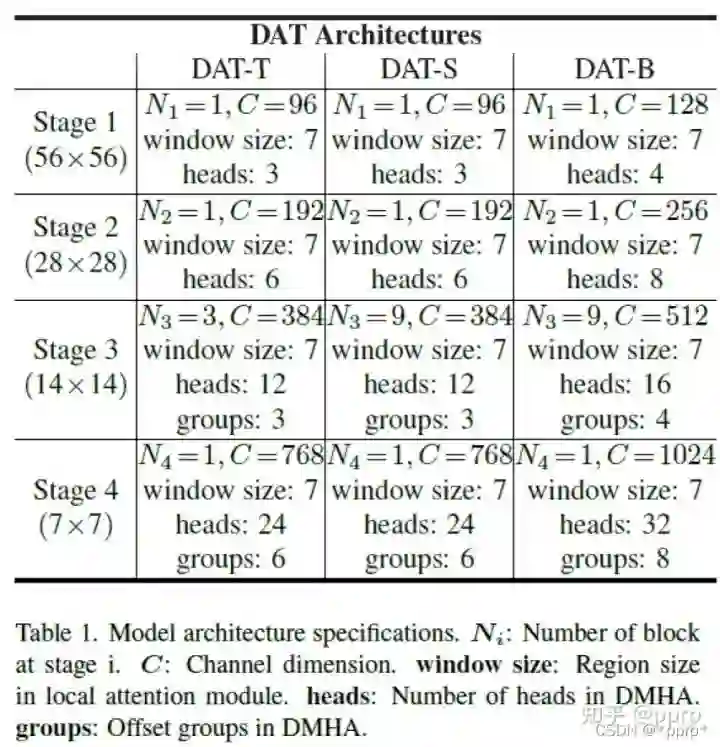

具体参数如下：

实验

实验配置：300epoch，batch size 1024, lr=1e-3，数据增强大部分follow DEIT

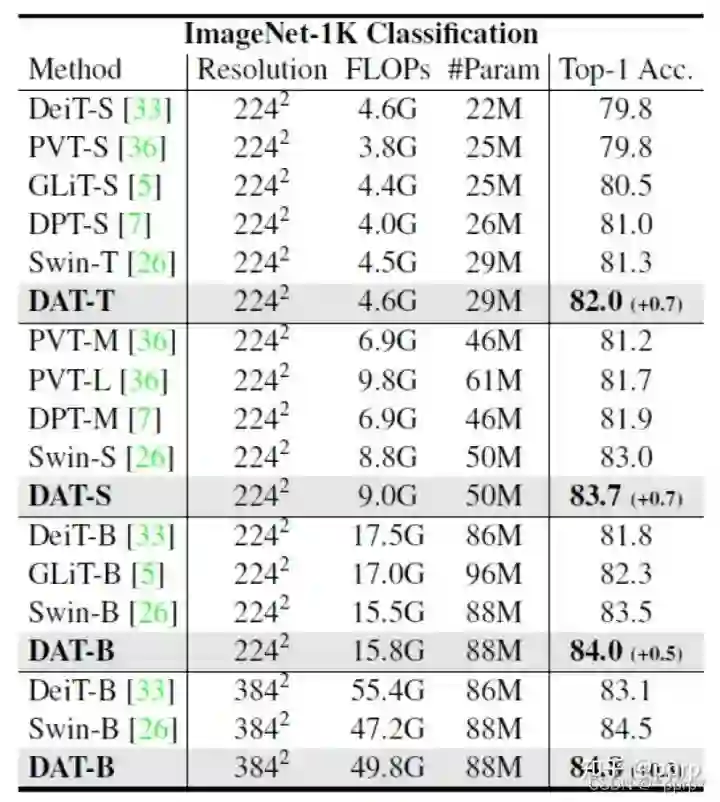

分类结果：

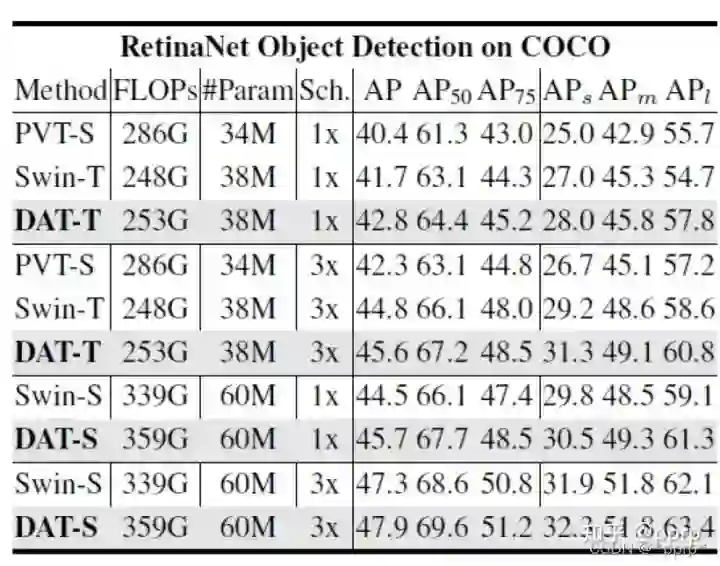

目标检测数据集结果：

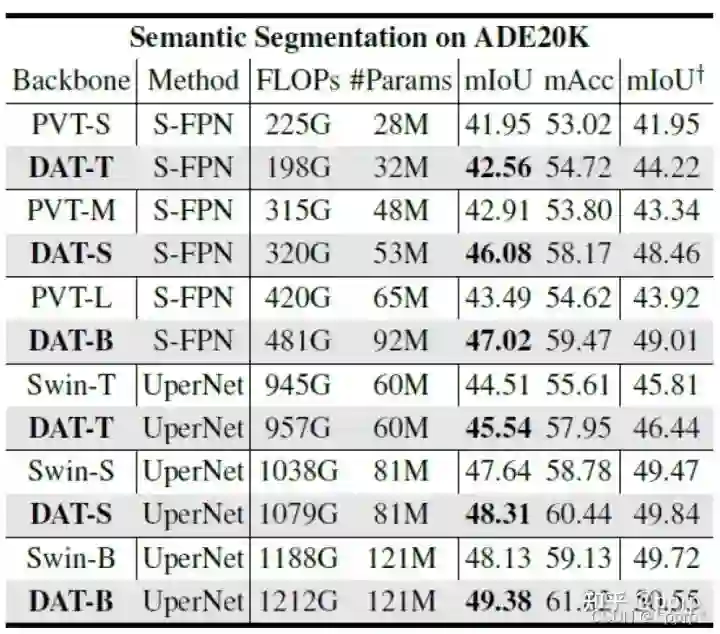

语义分割：

消融实验：

可视化结果：COCO

这个可视化结果有点意思，如果是分布在背景上的点大部分变动不是很大，即offset不是很明显，但是目标附近的点会存在一定的集中趋势（ps:这种趋势没有Deformable Conv中的可视化结果明显)

代码

生成Q

  B, C, H, W = x.size()
  dtype, device = x.dtype, x.device

  q = self.proj_q(x)

offset network前向传播得到offset

  q_off = einops.rearrange(q, 'b (g c) h w -> (b g) c h w', g=self.n_groups, c=self.n_group_channels)
  offset = self.conv_offset(q_off) # B * g 2 Hg Wg
  Hk, Wk = offset.size(2), offset.size(3)
  n_sample = Hk * Wk

在参照点基础上使用offset

offset = einops.rearrange(offset, 'b p h w -> b h w p')
reference = self._get_ref_points(Hk, Wk, B, dtype, device)

if self.no_off:
    offset = offset.fill(0.0)

if self.offset_range_factor >= 0:
    pos = offset + reference
else:
    pos = (offset + reference).tanh()

使用bilinear pooling的方式将对应feature map抠出来，等待作为k,v的输入。

x_sampled = F.grid_sample(
    input=x.reshape(B * self.n_groups, self.n_group_channels, H, W),
    grid=pos[..., (1, 0)], # y, x -> x, y
    mode='bilinear', align_corners=True) # B * g, Cg, Hg, Wg

x_sampled = x_sampled.reshape(B, C, 1, n_sample)

q = q.reshape(B * self.n_heads, self.n_head_channels, H * W)
k = self.proj_k(x_sampled).reshape(B * self.n_heads, self.n_head_channels, n_sample)
v = self.proj_v(x_sampled).reshape(B * self.n_heads, self.n_head_channels, n_sample)

在positional encodding部分引入相对位置的偏置：

  rpe_table = self.rpe_table
  rpe_bias = rpe_table[None, ...].expand(B, -1, -1, -1)

  q_grid = self._get_ref_points(H, W, B, dtype, device)

  displacement = (q_grid.reshape(B * self.n_groups, H * W, 2).unsqueeze(2) - pos.reshape(B * self.n_groups, n_sample, 2).unsqueeze(1)).mul(0.5)

  attn_bias = F.grid_sample(
      input=rpe_bias.reshape(B * self.n_groups, self.n_group_heads, 2 * H - 1, 2 * W - 1),
      grid=displacement[..., (1, 0)],
      mode='bilinear', align_corners=True
  ) # B * g, h_g, HW, Ns

  attn_bias = attn_bias.reshape(B * self.n_heads, H * W, n_sample)

  attn = attn + attn_bias

参考

https://github.com/LeapLabTHU/DAT

https://arxiv.org/pdf/2201.00520.pdf
