Transformers在计算机视觉概述

2021 年 4 月 18 日 专知

©作者｜王辉

机构｜中国人民大学信息学院

研究方向 | 推荐系统

本文主要介绍了 Transformer 在计算机视觉中的应用。我们的文章也同步发布在AI Box知乎专栏（知乎搜索 AI Box专栏），也欢迎大家在知乎专栏的文章下方评论留言，交流探讨！

引言

Transformer[1]模型的提出，深刻地改变了NLP领域，特别是随后的一系列基于Transformer的大规模预训练语言模型，在NLP中开启了一种新的模型训练范式：先在大规模无标注文本上pre-train模型，再使用任务特定的小数据对模型进行fine-tuning。之所以说在“NLP中开启了”是因为在CV中，这种训练模式早已成为了一种主流方法，这也算是NLP借鉴了CV领域成功的经验。如今CV的研究者们看着Transformer在NLP中取得了如此大的成功，便想看看其在CV中的潜力，于是便将Transformer引入到了CV中。最近的一些改进更是刷新了CV中几大任务的榜，如Swin Transformer刷新了COCO上的目标检测，ADE20K上的语义分割...

1 CV中首秀

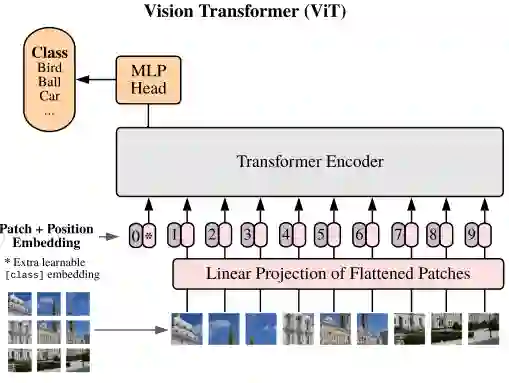

Transformer在CV中的首秀便是Vision Transformer（ViT）[2]，作者们力求对结构最小的改动，保证了Transformer的原汁原味。具体做法是将一张图片分割成为多个互不重叠的patches，这里的patch就可以认为是NLP中的token，将patch排列成一个序列，经过一个Linear Embedding得到patches embedding（看了一下开源的code，这个过程还是用的CNN），为了做图片的分类任务，依然是仿照BERT那种加的方式，在patch序列的起始端加了个特殊的标记（这个标记对应位置的输出将被用来做分类），之后就是加上喜闻乐见的位置编码过Transformer做encode了。

2 ViT存在的问题

首先是Transformer本身自有的复杂度问题。假设处理的序列长度为，隐状态向量维度为，则Transformer的计算复杂度为，故其复杂度为序列长度的平方级。这使得序列长度很大时，直接使用Transformer变得很困难，降低这个复杂度是当前NLP中研究的一个热点。这个问题在ViT中依然存在，设想待处理的图片分辨率很高，这样分割出的patch序列就会很长，力求原汁原味的ViT就无法处理了。
ViT采取的这种固定分割patch的模式，很难适应CV中视域scale不定的问题，典型的场景就是object detection，在固定分割的模式下，一个目标物体可能会被分到多个patch中，但ViT中采取的global self-attention无法很好地将这些相邻的patch表现出的local信息联系进行表征。

最近的两个工作就对上述的问题分别对ViT进行了不同程度的改进，刷新了CV中几个任务的榜。

3 层次化Transformer

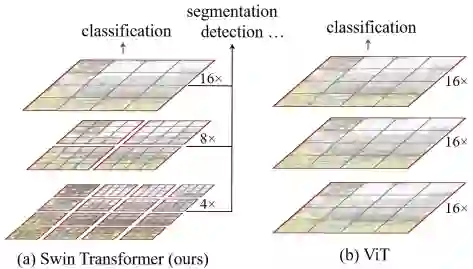

首先是微软提出的Swin Transformer[3]，在Transformer层之间采用一种patch merge的机制将相邻的patch特征整合，实现了类似CNN中的下采样的效果，构建了一种层次化的特征表示，这样不同层的输出就可以满足不同的特征需求，希望像主流的CNN框架那样，基于Transformer为CV不同任务提供统一的backbone。

3.1 降低复杂度

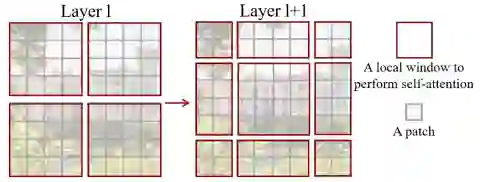

针对复杂度问题，作者们提出了一种shifted window的机制，如上图中灰色小格代表一个patch，红色框代表一个window。在ViT中self-attention是对所有输入的patch计算的，而Swin Transformer设计的window机制，使得self-attention只需对某个local window内的patch计算。

假设图片大小是，特征维度是，patch大小是，则patch数为（在patch大小固定时，划分得到的patch数与图片大小成正比）。Swin Transformer中的每个window中包含个patchs，则划分后的窗口数为，每个窗口中有个patch。下面分析一下复杂度差异：

如上所述Transformer的复杂度为，则ViT的复杂度为，其复杂度是图片大小的平方级。而在Swin Transformer中，图片被分到多个windows中，每个windows的计算复杂度为，共个窗口，相乘得最终复杂度为，可见此时复杂度变为了图片大小的线性级，显著降低了时间复杂度。

3.2 滑动窗口

刚才说到了是一种shifted window，从作者给出的示意图来看，应该是将窗口向右下角平移，这样就实现了跨窗口的特征交互，弥补了原来只能单视窗可见的局限，一定程度上扩大了感受野。这里设计是连续两个Transformer层，一个使用常规的windows，一个使用滑动后的窗口。如图所示，窗口移动过后数量从4个变为了9个，这样直接处理计算量会变为原来的2.5倍，论文本意要降低复杂度，这当然是不被允许的。

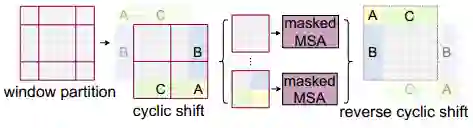

于是作者们提出了cyclic shift，具体做法如上图所示，将图中浅色A，B，C部分对应的移动到深色的A，B，C部分，这样就保证了依然是4个窗口参与计算，但这样拼接使得原本不属于相邻的图像区域变为了邻居，如图中和左下窗口中的C与灰色部分，为了避免这种无关区域间的信息交互，作者借助masked self-attention（MSA）来解决了这个问题。

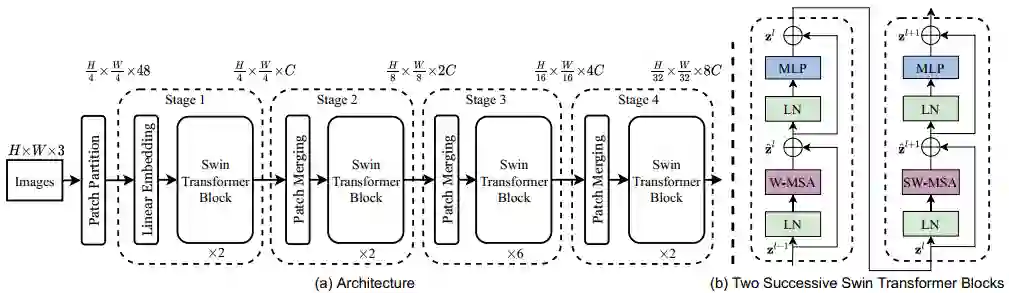

最后看一眼Swin Transformer的整体结构。Swin Transformer最近是十分的火，刷榜了几个CV的任务，在代码未上传的情况下已然收获了1.3k的star（截至写作时间2021.4.11），可谓是吊足了大伙儿的胃口。不过其中一个任务的SOTA又变成了接下来出场的这位。

4 引CNN入Transformer

虽然Swin Transformer的patch merge和shifted window一定程度上可以多关注local信息间的交互，但终究建模local信息是CNN的长处，那何不更直接地把CNN和Transformer结合一下，集大家之所长，CvT[4]就直接地做了这件事，这也许就是打不过就收购吧。

CvT在原来Transformer的基础上做了两处主要的改动，引入了卷积操作。一个是Convolutional Token Embedding，一个是Convolutional Projection。前者是对输入的图片或feature map做卷积得到输入的特征序列，可以通过不同卷积核和步长自由地控制输入序列的长度；后者是替换了输入进到multi-head self-attention之前的线性映射，使得query, key，value可以多关注local context信息交互。

4.1 Convolutional Token Embedding

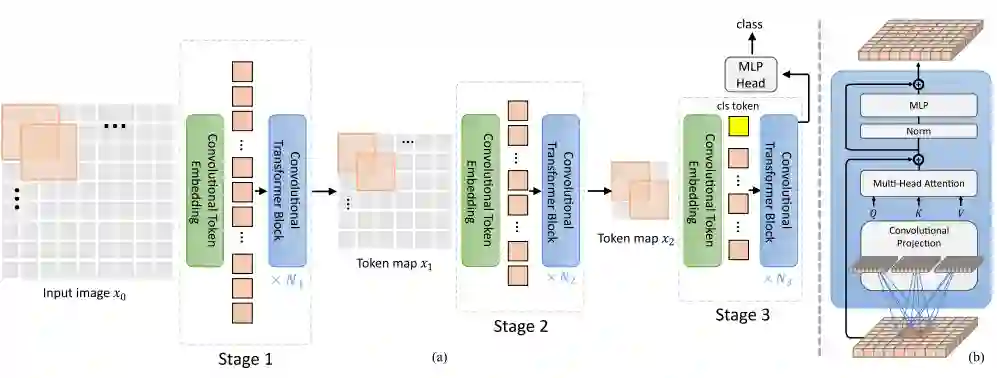

CvT依然是采用了CNN常见的层次化结构，分为了3个stage，前两个stage专注于特征抽取，第三个stage仿照ViT加入了分类标记 [CLS] 做特定任务。借助Convolutional Token Embedding逐层降低了序列的长度，与此同时增大了特征表示的维度，实现了对更加丰富抽象特征的学习，可以适应更加复杂的问题，维度增大的同时降低序列长度，复杂度实现了一种平衡。值得一提的是，因为借助卷积实现了对local位置信息的建模，CvT丢弃了Transformer的标配——Position embedding，依然实现了很好的效果。

4.2 Convolutional Projection

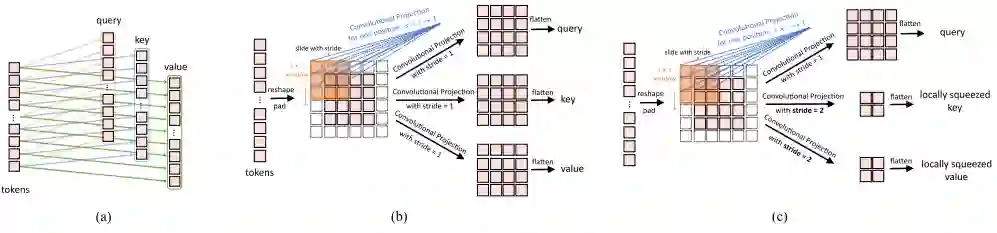

上图中(a)是普通Transformer中的线性映射，(b)是本文中的Convolutional Projection，这种方法直观感觉更适合图片这种数据类型，实现了local信息间的交互。出于效率考虑，CvT采用了[5]中提出的depth-wise separable convolution降低了卷积操作的复杂度。另外也可以方便地实现对特征进行下采样，如(c)中所示，采用步长为2降低了key和value的大小，这样同时也可以降低在Multi-head self-attention中的计算量。
