【导读】 SGC对GCN进行了简化,通过反复消除GCN层之间的非线性变换并将得到的函数折叠成一个线性变换来减少GCN的额外复杂度。实验结果表明,这些简化操作并不会对许多下游应用的准确性产生负面影响。本文将结合公式推导手把手教大家构建基于Tensorflow的SGC模型。

系列教程《GNN-algorithms》


本文为系列教程《GNN-algorithms》中的内容,该系列教程不仅会深入介绍GNN的理论基础,还结合了TensorFlow GNN框架tf_geometric对各种GNN模型(GCN、GAT、GIN、SAGPool等)的实现进行了详细地介绍。本系列教程作者王有泽(https://github.com/wangyouze)也是tf_geometric框架的贡献者之一。

系列教程《GNN-algorithms》Github链接: * https://github.com/wangyouze/GNN-algorithms

TensorFlow GNN框架tf_geometric的Github链接: * https://github.com/CrawlScript/tf_geometric

前言


GCN作为一种经典的图神经网络模型,已经成为了诸多新手入门图神经网络的必学模型,而近些年对于GCN的各种魔改也层出不穷。本着爱屋及乌的目的,本教程将教你如何用Tensorflow构建GCN的变体SGC模型进行节点分类任务。完整的代码可在Github中下载: https://github.com/CrawlScript/tf_geometric/blob/master/demo/demo_sgc.py

SGC模型简介


SGC是GCN的变体之一,全称Simplifying Graph Convolutional Networks,论文发表在ICML2019上。相比于GCN,SGC通过消除GCN层之间的非线性,将非线性的GCN转变为一个简单的线性模型,减小了模型复杂度,在很多任务上比GCN以及其他GNN模型更加高效。

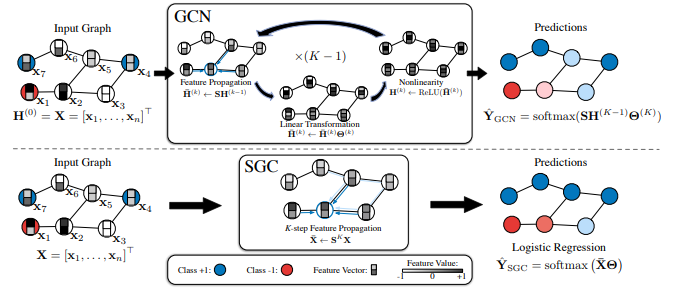

下面我们对GCN与SGC在节点分类任务上的异同点进行对比:

GCN做节点分类任务时:

  1. 对邻接矩阵进行归一化并且添加自环:

  1. 对输入的节点特征进行平滑处理:

  2. 对接点特征进行非线性转换

所以对于节点分类任务,一个K层的GCN可以表示为:

SGC移除了GCN每层之间的激活函数,将原先的非线性变换简化为线性变换,因此SGC在做节点分类任务时:

  1. 对邻接矩阵进行归一化并且添加自环:

  2. 对输入的节点特征进行平滑处理:

  3. 对节点特征进行线性转换

所以对于节点分类任务,一个K层的SGC可以表示为:

简写为:

SGC中的 可以提前计算,大大减少了计算量。 通过以上的对比,我们可以清晰的认识到二者之间的异同点,下面我们将基于tf_geometric实现SGC模型(SGC已经集成到GNN库tf_geometric中)。 教程中完整的代码链接: * demo_sgc.py:https://github.com/CrawlScript/tf_geometric/blob/master/demo/demo_sgc.py * 论文地址:https://arxiv.org/pdf/1902.07153.pdf

教程目录


开发环境 * SGC 的实现 * 模型构建 * SGC训练 * SGC评估

开发环境


操作系统: Windows / Linux / Mac OS

Python 版本: >= 3.5 * 依赖包:

tf_geometric(一个基于Tensorflow的GNN库)

根据你的环境(是否已安装TensorFlow、是否需要GPU)从下面选择一条安装命令即可一键安装所有Python依赖:``` pip install -U tf_geometric # 这会使用你自带的TensorFlow,注意你需要tensorflow/tensorflow-gpu >= 1.14.0 or >= 2.0.0b1

pip install -U tf_geometric[tf1-cpu] # 这会自动安装TensorFlow 1.x CPU版

pip install -U tf_geometric[tf1-gpu] # 这会自动安装TensorFlow 1.x GPU版

pip install -U tf_geometric[tf2-cpu] # 这会自动安装TensorFlow 2.x CPU版

pip install -U tf_geometric[tf2-gpu] # 这会自动安装TensorFlow 2.x GPU版


教程使用的核心库是tf_geometric,一个基于TensorFlow的GNN库。tf_geometric的详细教程可以在其Github主页上查询:
*
https://github.com/CrawlScript/tf_geometric



**SGC的实现**

***


对图的邻接矩阵添加自环,进行对称归一化处理:
![](https://cdn.zhuanzhi.ai/vfiles/16ac36198a83fead03e861140736a39e)

updated_edge_index, normed_edge_weight = gcn_norm_edge(edge_index, x.shape[0], edge_weight,renorm, improved, cache)


计算,扩大模型的感受野。aggregator_neighbor聚合一阶邻居节点信息,迭代聚合K次,相当于聚合了距离中心节点k-hop的邻域信息。```
 h = x
 for _ in range(K):
 h = aggregate_neighbors(
 h,
 updated_edge_index,
 normed_edge_weight,
 gcn_mapper,
 sum_reducer,
 identity_updater
 )

对上面的聚合结果进行线性变换,即计算:

然后返回计算结果:

h = h @ kernel

 if bias is not None:
 h += bias
 return h

以上我们实现了SGC中的

的部分,现在我们只需要在模型的最后一层的输出上添加softmax激活函数(为了获得概率输出)就可以进行节点分类了。 模型构建


导入相关库 本教程使用的核心库是tf_geometric,我们用它来进行图数据导入、图数据预处理及图神经网络构建。SGC的具体实现已经在上面详细介绍,另外我们后面会使用keras.metrics.Accuracy评估模型性能。 * * * * * * *

        # coding=utf-8`import os``os.environ["CUDA_VISIBLE_DEVICES"] = "0"``import tensorflow as tf``from tensorflow import keras``from tf_geometric.layers.conv.sgc import SGC``from tf_geometric.datasets.cora import CoraDataset`

使用tf_geometric自带的图结构数据接口加载Cora数据集:``` graph, (train_index, valid_index, test_index) = CoraDataset().load_data()


*
定义模型,这里我们只聚合2阶邻域内的信息。```
model = SGC(num_classes, k=2)

SGC训练


模型的训练与其他基于Tensorflow框架的模型训练基本一致,主要步骤有定义优化器,计算误差与梯度,反向传播等。SGC模型K阶的计算结果由softmax映射到(0,1)直接进行多分类任务。在每一个step结束的时候,我们分别计算模型在验证集和测试集上的准确率。``` optimizer = tf.keras.optimizers.Adam(learning_rate=0.2) for step in range(1,101): with tf.GradientTape() as tape: logits = model([graph.x, graph.edge_index, graph.edge_weight], cache=graph.cache) logits = tf.nn.log_softmax(logits,axis=1) loss = compute_loss(logits, train_index, tape.watched_variables())

vars = tape.watched_variables() grads = tape.gradient(loss, vars) optimizer.apply_gradients(zip(grads, vars))

valid_acc = evaluate(valid_index) test_acc = evaluate(test_index)

print("step = {}\tloss = {}\tvalid_acc = {}\ttest_acc = {}".format(step, loss, valid_acc, test_acc))


*
用交叉熵损失函数计算模型损失。注意在加载Cora数据集的时候,返回值是整个图数据以及相应的train_mask,valid_mask,test_mask。SGC在训练的时候的输入是整个Graph,在计算损失的时候通过train_mask来计算模型在训练集上的迭代损失。因此,此时传入的mask_index是train_index。由于是多分类任务,需要将节点的标签转换为one-hot向量以便于模型输出的结果维度对应。由于图神经模型在小数据集上很容易就会疯狂拟合数据,所以这里用L2正则化缓解过拟合。```
def compute_loss(logits, mask_index, vars):
 masked_logits = tf.gather(logits, mask_index)
 masked_labels = tf.gather(graph.y, mask_index)

 losses = tf.nn.softmax_cross_entropy_with_logits(
 logits=masked_logits,
 labels=tf.one_hot(masked_labels, depth=num_classes)
 )

 kernel_vals = [var for var in vars if "kernel" in var.name]
 l2_losses = [tf.nn.l2_loss(kernel_var) for kernel_var in kernel_vals]

 return tf.reduce_mean(losses) + tf.add_n(l2_losses) * 5e-5

SGC评估


在评估模型性能的时候我们只需传入valid_mask或者test_mask,通过tf.gather函数就可以拿出验证集或测试集在模型上的预测结果与真实标签,用keras自带的keras.metrics.Accuracy计算准确率。``` def evaluate(mask): logits = forward(graph) logits = tf.nn.log_softmax(logits, axis=1) masked_logits = tf.gather(logits, mask) masked_labels = tf.gather(graph.y, mask)

y_pred = tf.argmax(masked_logits, axis=-1, output_type=tf.int32) accuracy_m = keras.metrics.Accuracy() accuracy_m.update_state(masked_labels, y_pred) return accuracy_m.result().numpy()




**运行结果**

***


sgc在100轮训练后在测试集上的准确率最高为0.81
    step = 1 loss = 1.9458770751953125 valid_acc = 0.5120000243186951 test_acc = 0.5389999747276306

step = 2 loss = 1.8324840068817139 valid_acc = 0.722000002861023 test_acc = 0.7350000143051147 step = 3 loss = 1.7052000761032104 valid_acc = 0.4740000069141388 test_acc = 0.4729999899864197 step = 4 loss = 1.6184687614440918 valid_acc = 0.5580000281333923 test_acc = 0.5360000133514404 ... step = 97 loss = 0.9681359529495239 valid_acc = 0.7919999957084656 test_acc = 0.8130000233650208 step = 98 loss = 0.9678354263305664 valid_acc = 0.7919999957084656 test_acc = 0.8100000023841858 step = 99 loss = 0.9675441384315491 valid_acc = 0.7919999957084656 test_acc = 0.8100000023841858 step = 100 loss = 0.967261791229248 valid_acc = 0.7919999957084656 test_acc = 0.8100000023841858




**完整代码**

***


教程中的完整代码链接:
*
demo_sgc.py:https://github.com/CrawlScript/tf_geometric/blob/master/demo/demo_sgc.py



本教程(属于系列教程**《GNN-algorithms》**)Github链接:
*
https://github.com/wangyouze/GNN-algorithms
