Tensorflow GNN最佳实践:tf_geometric(附图自编码器GAE完整代码)

2020 年 2 月 6 日 图与推荐

【导读】图神经网络(GNN)是目前推荐系统等领域最火的研究方向之一,GNN强大的性能和实用性使得它可以被应用在线上系统中。本文手把手教你使用TensorFlow的图神经网络库tf_geometric训练图自编码器(GAE),实现链接预测功能。


如果非要形容一下tf_geometric的话,那就是

GAE简介

图自编码器(Graph AutoEncoder,GAE)可以无监督地为输入的图(网络)学习特征,并还原图的拓扑结构。例如GAE可以:

  • 用于推荐系统等,直接预测隐藏的关系(例如利用图的重构结果推测具有相同兴趣的用户)

  • 学习节点表示,将其应用于高层引用(如用户分类、文献分类等)

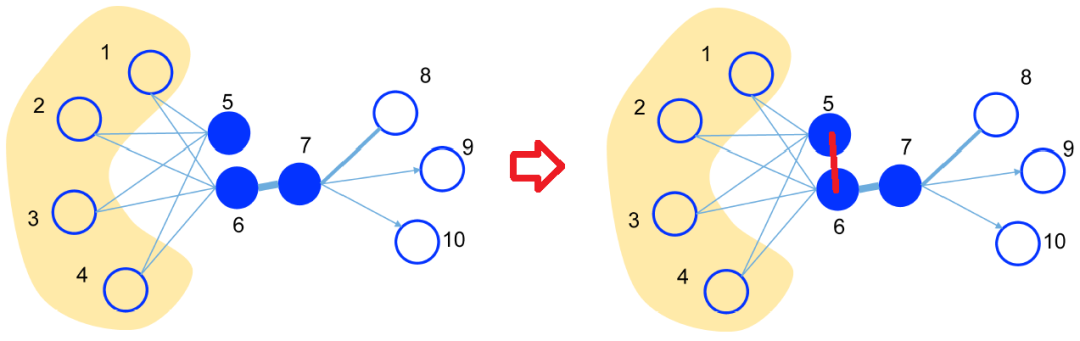

引用论文《LINE: Large-scale Information Network Embedding》中的一张图为例,假设下图是一个好友网络,可以看出, 用户5和用户6有很大的相似性(共享了很多好友),但是目前他们并不是好友。使用图自编码器的复原结果(右图),我们可以获取他们之间隐含的相似关系(红色的边):

与DeepWalk、LINE等基于采样的网络表示学习方法不同,GAE使用端到端的图神经网络来学习节点表示,并可以充分利用节点的特征信息。

在训练GAE时,我们一般会砍掉输入图中的一部分边,并希望GAE能够重构出完整的图。在线上应用中,我们输入采集到的完整的图,希望它能够预测出许多隐藏的关系。例如我们可以通过GAE来连接那些潜在的具有相同兴趣的用户。

教程中的完整代码的链接:

  • demo_gae.py: https://github.com/CrawlScript/tf_geometric/blob/master/demo/demo_gae.py

有兴趣的可以参考论文《Variational Graph Auto-Encoders》(原文提出的是VGAE,为了简化教程,本教程只介绍其简化版GAE):

  • 论文地址:https://arxiv.org/abs/1611.07308

教程概述

  • 图数据简介:介绍图数据集Cora,以及链接预测任务中训练测试数据分离的方法。

  • GAE训练:利用GAE修复破损的Cora数据集,并使用AUC指标对GAE的性能进行评价。

开发环境

  • 操作系统: Windows / Linux / Mac OS

  • Python 版本: >= 3.5

  • 依赖包:

    • tf_geometric

根据你的环境(是否已安装TensorFlow、是否需要GPU)从下面选择一条安装命令即可一键安装所有Python依赖:

pip install -U tf_geometric # 这会使用你自带的TensorFlow,注意你需要tensorflow/tensorflow-gpu >= 1.14.0 or >= 2.0.0b1

pip install -U tf_geometric[tf1-cpu] # 这会自动安装TensorFlow 1.x CPU版

pip install -U tf_geometric[tf1-gpu] # 这会自动安装TensorFlow 1.x GPU版

pip install -U tf_geometric[tf2-cpu] # 这会自动安装TensorFlow 2.x CPU版

pip install -U tf_geometric[tf2-gpu] # 这会自动安装TensorFlow 2.x GPU版

教程使用的核心库是tf_geometric,一个基于TensorFlow的GNN库。tf_geometric的详细教程可以在其Github主页上查询:

  • https://github.com/CrawlScript/tf_geometric

导入相关库

本教程使用的核心库是tf_geometric,我们用它来进行图数据导入、图数据预处理及图神经网络构建, 另外我们还用了tf.keras中的Dropout层和sklearn中的AUC评价指标:

import os
os.environ["CUDA_VISIBLE_DEVICES"] = "0" # 设置使用GPU 0

import tf_geometric as tfg
import tensorflow as tf
from tensorflow import keras
from tf_geometric.utils.graph_utils import edge_train_test_split, negative_sampling
import numpy as np
from sklearn.metrics import roc_auc_score

数据集介绍和准备

该教程使用了tf_geometric自带的Cora数据集,你也可以利用tf_geometric轻松地构建自己的数据集。tf_geometric提供了非常简单的图数据构建接口,只需要传入简单的Python数组或Numpy数组作为节点特征和邻接表即可。

使用自带Cora数据集的方法:

graph, (train_index, valid_index, test_index) = tfg.datasets.CoraDataset().load_data()

这里要注意,返回的(train_index, valid_index, test_index)是节点级的信息,用于常见的节点分类任务。在本教程中,我们要自己从graph中将边数据进行训练测试分离,而不会使用(train_index, valid_index, test_index)

自己构建数据集的方法:

graph = tfg.Graph(
x=np.random.randn(5, 20), # 5 nodes, 20 features,
edge_index=[[0, 0, 1, 3],
[1, 2, 2, 1]] # 4 undirected edges
)

注意,建议使用真实数据训练GAE,而不是完全模拟的数据,因为你自己随机出来的边可能并不能反映节点的语义关系,最后训练出来的GAE只会无脑拟合输入数据。

Cora数据集包含2708个文献作为节点和5429个文献引用信息作为边,其中每个文献都包含文本描述作为节点特征,用Bag-of-words(BOW)的形式构建节点特征向量:

print(graph.x) # 矩阵,包含所有节点的BOW特征
print(graph.edge_index) # 矩阵,包含所有的边信息

训练测试分离是链接预测任务中较为繁琐的步骤之一,因为对于无向数据集(我们不关心文献引用的方向),如果将边(a,b)划分到了训练集中,就不应该把边(b,a)划分到测试集。普通的GAE并不区分(a,b)和(b,a),会将他们视为同一个样本(边)。如果无脑进行随机划分,出现大量的边(a,b)和边(b,a)分别出现在训练集和训练集的情况, 我们会发现测试阶段的AUC值很高,但这是错误的,因为你在训练过程中训练了测试集的边。

tf_geometric中提供了正确的边级别训练测试分离方法,即只考虑右上三角的邻接矩阵, 这样数据集中的每种边就唯一了,例如边(5, 12)和(12, 5)都会被表示为(5, 12)。在右上三角邻接矩阵中进行边的训练测试集划分,我们得到许多无向的边, 再通过Graph对象的convert_edge_to_directed方法将其转换为有向边(恢复左下三角邻接矩阵)即可。

这里尤其要注意,在测试时,我们将真实存在的边看成正样本。但光有正样本是不能够计算AUC指标的,我们还需要负样本(不存在的边)。这里我们并没有使用所有不存在的边作为负样本,而是使用了负采样(Negative Sampling)技术采样了一部分负样本。tf_geometric自带了方便的负采样方法negative_sampling,在使用它生成测试样本时需要注意,我们应该传入参数replace=False, 这样它就不会采样出重复的负样本了。

# 如上所述,训练测试分离时,我们将边转换为无向边
undirected_train_edge_index, undirected_test_edge_index, _, _ = edge_train_test_split(
edge_index=graph.edge_index,
num_nodes=graph.num_nodes,
test_size=0.15
)

# 通过replace=False的负采样,来为测试(评价)产生负样本
undirected_test_neg_edge_index = negative_sampling(
num_samples=undirected_test_edge_index.shape[1],
num_nodes=graph.num_nodes,
edge_index=graph.edge_index,
replace=False
)

# for training, you should convert undirected edges to directed edges for correct GCN propagation
train_graph = tfg.Graph(x=graph.x, edge_index=undirected_train_edge_index).convert_edge_to_directed()

基于图卷积网络(GCN)的编码器

原始的图自编码器使用图卷积网络(GCN),基于节点的特征和边,为节点学习高阶特征。这里我们使用2层GCN来进行编码,并加入了Dropout层来防止过拟合。

这里要注意,我们在使用GCN进行前向传播时,加入了参数cache=graph.cache,这是tf_geometric为GCN定制的一个巧妙的缓存策略。我们知道GCN需要基于邻接矩阵计算一个复杂的变换矩阵,然而这个矩阵之和邻接矩阵相关,并不会在训练过程中变化,可以使用缓存机制来避免重复计算。另外,由于一个GCN层可能会被用于不同的图,所以并没有把缓存与GCN层绑定,而是允许我们手动传入一个缓存字典。大部分情况下,这个变换矩阵都是与某个Graph对象绑定的,因此我们直接传入graph.cache(图对象自带缓存)作为缓存最为合理。

另外,因为Dropout层需要知道当前的状态(训练还是预测)来决定是否需要执行Dropout操作,我们为编码器方法预留了training参数。

编码器代码如下:

embedding_size = 16
drop_rate = 0.2

gcn0 = tfg.layers.GCN(32, activation=tf.nn.relu)
gcn1 = tfg.layers.GCN(embedding_size)
dropout = keras.layers.Dropout(drop_rate)


def encode(graph, training=False):
h = gcn0([graph.x, graph.edge_index, graph.edge_weight], cache=graph.cache)
h = dropout(h, training=training)
h = gcn1([h, graph.edge_index, graph.edge_weight], cache=graph.cache)
return h

基于点积的解码器和损失函数

与普通的自编码器不同,图自编码器一般只考虑复原图的结构(即边信息),而不考虑复原节点的特征。一般情况下,我们使用编码后节点特征点积的Sigmoid激活值来预测边(当成二分类)。在训练时,一般Sigmoid激活被放在损失函数中,因此我们不需要对点积结果进行激活。

下面代码中,tf.gather方法可能大家并不常用,tf.gather(matrix, [2, 4, 5])表示取矩阵matrix的第2、4、5行堆叠成新的矩阵。

def predict_edge(embedded, edge_index):
row, col = edge_index
embedded_row = tf.gather(embedded, row)
embedded_col = tf.gather(embedded, col)

# dot product
logits = tf.reduce_sum(embedded_row * embedded_col, axis=-1)
return logits

如上所述,我们将利用解码器进行边的复原看成是二分类问题,因此使用交叉熵损失函数即可。这里pos_edge_logits是对真实边的预测结果,neg_edge_logits是对不存在的边的预测结果。计算损失函数时,我们不需要使用所有的数据,因为当图较大时,不能存在的边可能会非常多。因此,一般我们通过负采样(Negative Sampling)来构建neg_edge_logits

def compute_loss(pos_edge_logits, neg_edge_logits):
pos_losses = tf.nn.sigmoid_cross_entropy_with_logits(
logits=pos_edge_logits,
labels=tf.ones_like(pos_edge_logits)
)

neg_losses = tf.nn.sigmoid_cross_entropy_with_logits(
logits=neg_edge_logits,
labels=tf.zeros_like(neg_edge_logits)
)

return tf.reduce_mean(pos_losses) + tf.reduce_mean(neg_losses)

评价指标

我们使用AUC Score来评价GAE的性能(链接预测的性能),通过将不完整的图输入GAE, 手动使用tf.nn.sigmoid对解码结果进行激活作为复原结果。用sklearn的roc_auc_score方法,输入复原结果和完整的图结构进行计算,得到AUC Score。

def evaluate():
embedded = encode(train_graph)

pos_edge_logits = predict_edge(embedded, undirected_test_edge_index)
neg_edge_logits = predict_edge(embedded, undirected_test_neg_edge_index)

pos_edge_scores = tf.nn.sigmoid(pos_edge_logits).numpy()
neg_edge_scores = tf.nn.sigmoid(neg_edge_logits).numpy()

y_true = np.concatenate([np.ones_like(pos_edge_scores), np.zeros_like(neg_edge_scores)], axis=0)
y_pred = np.concatenate([pos_edge_scores, neg_edge_scores], axis=0)

auc_score = roc_auc_score(y_true, y_pred)

return auc_score

GAE训练

GAE的训练流程与普通的TensorFlow模型训练流程基本一致,定义优化器、计算梯度、应用梯度等。然而在数据处理上,却有一些需要注意的点。

由于大部分图中包含大量的负样本(不存在的边),我们每次在计算损失时并不会使用所有的负样本,而是通过负采样(Negative Sampling)来采样一定量的负样本。考虑到效率问题,我们在训练过程中使用tf_geometric自带的负采样方法negative_sampling计算损失时,不需要像上面生成测试数据一样设置replace=False因为在训练时我们可以容忍生成重复的负样本。

下面的代码中,我们每隔20轮就进行一次测试评价。阅读代码的过程中,要细心注意我们什么时候使用的是train_graph(破损的图),以及什么时候使用的是graph(完整的图)。在链接预测任务中,这是非常容易混淆的问题。

optimizer = tf.train.AdamOptimizer(learning_rate=1e-2)

for step in range(1000):
with tf.GradientTape() as tape:
embedded = encode(train_graph, training=True)

# negative sampling for training
train_neg_edge_index = negative_sampling(
train_graph.num_edges,
graph.num_nodes,
edge_index=train_graph.edge_index
)

pos_edge_logits = predict_edge(embedded, train_graph.edge_index)
neg_edge_logits = predict_edge(embedded, train_neg_edge_index)

loss = compute_loss(pos_edge_logits, neg_edge_logits)

vars = tape.watched_variables()
grads = tape.gradient(loss, vars)
optimizer.apply_gradients(zip(grads, vars))

if step % 20 == 0:
auc_score = evaluate()
print("step = {}\tloss = {}\tauc_score = {}".format(step, loss, auc_score))

运行结果

Downloading data
8192/118913 [=>............................] - ETA: 0s
122880/118913 [===============================] - 0s 0us/step
...
step = 0 loss = 1.386212706565857 auc_score = 0.6923464442403837
step = 20 loss = 1.2235560417175293 auc_score = 0.7813233343536373
...
step = 460 loss = 0.8505861759185791 auc_score = 0.9116336980920314
...

完整代码

教程中的完整代码的链接:

  • demo_gae.py: https://github.com/CrawlScript/tf_geometric/blob/master/demo/demo_gae.py


另外,我们将该教程放到了Github上方便后续更新:

  • https://github.com/CrawlScript/TensorFlow-GAE-Tutorial


参考链接:

  • https://github.com/CrawlScript/tf_geometric

  • https://arxiv.org/abs/1611.07308

  • https://arxiv.org/abs/1503.03578
