[ICML2022] NeuroFluid: 流体仿真的人工智能新范式

“近日，上海交通大学人工智能研究院杨小康教授、王韫博助理教授指导的AI+Science研究团队的成果**《NeuroFluid: Fluid Dynamics Grounding with Particle-Driven Neural Radiance Fields》被国际顶级机器学习会议ICML 2022收录**。论文所提出的神经流体（NeuroFluid）模型，利用基于神经隐式场的人工智能可微渲染技术，将流体物理仿真看作求解流体场景三维渲染问题的逆问题——从流体场景的一段多视角表观图像中，即可反推出流体内部的运动规律。这项成果为计算流体动力学、多粒子动力学系统研究开辟了一种人工智能新途径。

• 论文链接: arxiv.org/pdf/2203.01762.pdf
• 代码地址: github.com/syguan96/NeuroFluid
• 项目主页: syguan96.github.io/NeuroFluid/

图1. NeuroFluid从流体的视觉观测中反演其物理动态

流体运动研究是重要的自然科学基础研究领域，在航空航天、大气、海洋、航运、能源、建筑、环境等众多领域有着广泛应用。在传统研究方法中，求解流体运动（例如速度场）需要首先在理论上精确刻画流体的动力学模型，并结合微分方程、数值分析对模型求解。**但是通常对于复杂问题（例如湍流），人们很难用数学物理方程进行描述，复杂流体的Navier-Stokes方程是世界级千禧难题，至今依然没被很好解决。**现有基于深度学习的方法通常从拉格朗日视角描述流体，即流体被看作由许多粒子组成，通过测定和约束每个粒子的运动即可测定和改变流体的运动。但是大多数方法通常要求已知流体的物理属性（例如粘性），并且需要粒子的运动信息（位置和速度）作为训练数据，这在真实场景中几乎不太可能。

针对流体力学模型难以刻画和求解的问题，本文提出一种名为NeuroFluid的神经网络方法，实现流体动态反演（fluid dynamics grounding），**即根据稀疏视角下对流体的2D表观视觉观察，推断推流体内在的3D物理运动状态，**例如粒子的速度和位置等。如图2所示，NeuroFluid包含基于神经网络的流体粒子状态转移模型（Particle Transition Model）和由粒子驱动的神经网络渲染器（PhysNeRF），并将二者整合到一个端到端的联合优化框架中。优化过程包含三个阶段： **1. 模拟：**粒子状态转移模型根据初始状态（可用立体视觉方法粗估）预测流体粒子在后续时刻的运动轨迹；

**2. 渲染：**神经网络渲染器PhysNeRF（图2右）根据粒子的几何信息将模拟结果渲染成图像； **3. 比对：**渲染图像和真实图像比对，计算误差，通过梯度反向传递优化模型参数。

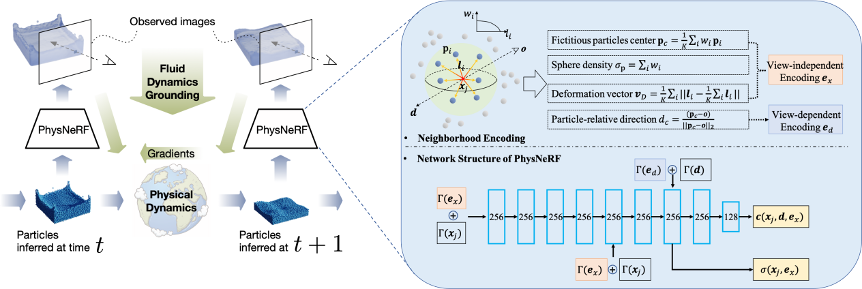

图2. NeuroFluid的训练过程（图左）及PhysNeRF的渲染示意（图右）

本文使用的流体数据（HoneyCone、WaterCube、WaterSphere）具有不同的物理属性（如密度、粘度、颜色）或初始状态（如流体粒子位置、整体形态）。

下列的实验从粒子动态反演、未来状态预测、新视角图像渲染、PhysNeRF域外场景泛化，验证了NeuroFluid的有效性。

1 实验1：流体粒子动态反演

本实验计算从图像反演的粒子位置与真实粒子位置之间的距离误差（Pred2GT distance），作为评价指标。图3展示了NeuroFluid与流体粒子预测的有监督方法DLF[1]的数值结果对比，显然，NeuroFluid从视频中反演的流体粒子状态比DLF（用粒子运动速度和位置作为训练数据）更准确。图4对模型的粒子状态推断结果做了可视化，注意到随着时间的推移，NeuroFluid相比基线模型，其反演结果运动更加自然，能更好地匹配真实流体动态。

图3. NeuroFluid（浅蓝色）在三个测试集上关于流体粒子位置的反演结果，相比流体粒子仿真的有监督模型DLF，NeuroFluid从图像推理流体内部状态，明显具有更好的准确性

图4. NeuroFluid（第三行）在WaterCube场景中对流体粒子位置的推断结果，图中第一行为生成对应观测图像序列时所使用的“真实”流体粒子位置

2 实验2：流体未来状态预测

在有效学习了流体的粒子状态转移模型后，可以很方便地实现预测流体在未来时刻的运动状态。如图5所示，本实验评估未来十个时刻内，模型预测的粒子位置与真实情况的误差。结果表明，NeuroFluid能够通过视觉观测学习流体运动的规律，推演合理的流体未来动态。

图5. 流体未来状态预测误差。其中，DLF*表示将基线模型在与测试场景物理属性相近的数据上进行微调；DLF+表示将基线模型直接在测试场景上进行微调

3 实验3：流体场景的新视角图像渲染

为了验证PhysNeRF渲染器的有效性，本实验在新视角合成（novel view synthesis）的任务上，广泛对比了各种基于神经隐式场的可微渲染技术，包括NeRF[2]，NeRT-T （即NeRF+Time Index）, D-NeRF[3]和Li et al. (2022)[4]等。如图6所示，在输入了粒子几何信息的情况下，NeuroFluid的渲染结果不仅在动态上与目标结果的匹配度最高，而且可以更好地渲染出流体的细节（如溅起的水珠）。

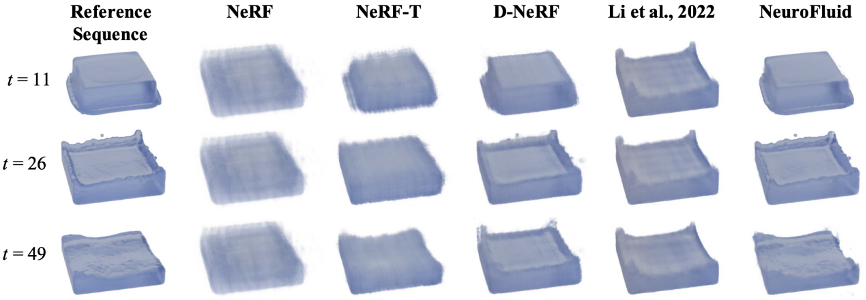

图6. 新视角合成结果对比，左起第一列为新视角下的目标图像

4 实验4: 域外场景泛化

PhysNeRF的基本假设是流体图像渲染应以粒子状态为驱动，故而应具有不同粒子分布下的强大泛化能力。为验证其泛化能力，本实验在使用有限的场景训练好PhysNeRF渲染器后，在测试时改变了流体的初始形貌，如图7所示，该几何形状为计算机图形学经典的Stanford Bunny。值得注意的是，在没有用Stanford Bunny数据对模型进行训练微调的情况下，PhysNeRF较为精细地渲染出了流体的表面细节。

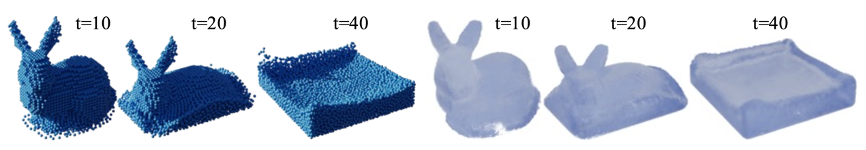

图7. PhysNeRF在域外流体场景（训练所未见）上的泛化效果

总结：**上海交通大学AI+Science研究团队所提出的NeuroFluid模型能成功拟合符合视觉观测的流体运动转移规律，****从视觉表观观测反演流体内在运动，**有望为传统流体力学无法准确刻画的复杂流体运动（如湍流）提供一种全新的计算范式。

论文作者

官善琰 上海交通大学2017级直博生，本科毕业于西安电子科技大学电子信息工程专业。主要研究兴趣为人体重建与驱动、隐式神经渲染。

邓画予 上海交通大学2018级IEEE试点班计算机科学与技术方向本科生，2022级计算机系直博生。主要研究方向为深度学习，隐式神经渲染。

王韫博（通讯作者） 上海交通大学人工智能研究院助理教授。主要研究方向为预测学习、自监督学习、有模型强化学习。近三年在NeurIPS、ICML、TPAMI等CCF-A类会议与期刊上发表论文十余篇。

杨小康 上海交通大学人工智能研究院常务副院长，长江学者特聘教授、国家杰出青年科学基金获得者、IEEE Fellow。主要研究图像处理与机器学习，获国家科技进步二等奖、中国电子学会自然科学一等奖、上海市科技进步一等奖、国家研究生教育成果二等奖。任上海市图像图形学会理事长、教育部人工智能科技创新专家组委员、IEEE TMM 编委。

参考文献： [1] Ummenhofer, Benjamin, et al. Lagrangian fluid simulation with continuous convolutions. In ICLR, 2019. [2] Mildenhall, Ben, et al. NeRF: Representing scenes as neural radiance fields for view synthesis. In ECCV,2020. [3] Pumarola, Albert, et al. D-NeRF: Neural radiance fields for dynamic scenes. In CVPR, 2021. [4] Li, Yunzhu, et al. 3D neural scene representations for visuomotor control. In CoRL, 2022.
