近日，来自 UIUC 和 Zillow 的研究者在 arXiv 上发布论文，提出 LayoutNet——一种仅通过单张透视图或全景图就能估算室内场景 3D 布局的深度卷积神经网络（CNN）。该方法在全景图上的运行速度和预测精度比较好，在透视图上的性能是最好的方案之一。该方法也能够推广到非长方体的曼哈顿布局中。目前，该论文已经被 CVPR 2018 接收。

引言

对于机器人和虚拟现实、增强现实这样的应用来说，从图像中估算出房间的三维布局是一个重要的任务。房间的布局指墙壁相对于相机中心的位置、方向以及高度。布局可以表示为一组经过投影处理的角落位置或边界，或者表示为一个 3D 网格。现有的研究被应用于一些特定的问题，例如通过透视图或全景图预测长方体形状的室内布局。

本论文提出了 LayoutNet，它是一个仅通过单张透视图或全景图（如图 1 所示）就能估算室内场景 3D 布局的深度卷积神经网络（CNN）。该方法在全景图上的运行速度和预测精度比较好，在透视图上的性能是最好的方案之一。该方法也能够推广到非长方体的曼哈顿布局中，例如「L」形的房间。

代码地址：https://github.com/zouchuhang/ LayoutNet

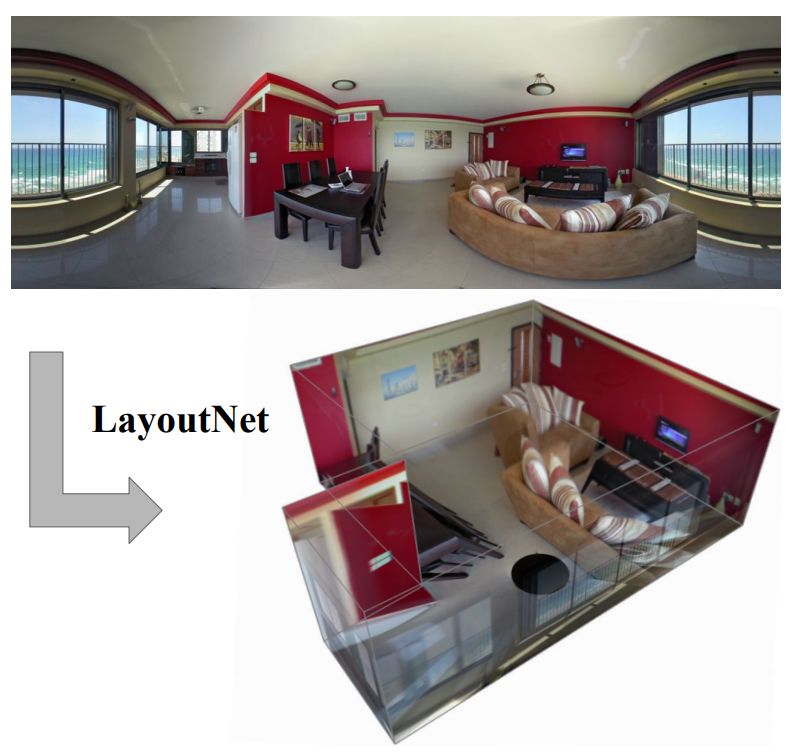

图 1. LayoutNet 根据单张等距柱状投影的全景图预测一个非长方体房间的布局。

LayoutNet 方法的工作流程包含三个步骤（如图 2 所示）。首先，系统分析消失点，并且将图像与地面对齐在一条水平线上（见 Sec. 3.1）。这种对齐方式确保了墙与墙的边界是垂直的线，根据实验结果，该操作大大降低了误差。第二步，使用一个带有编码器-解码器结构和跳跃连接的卷积神经网络直接预测图像上的角（布局中的连接处）和边界的概率图。每个角落和边界都提供了房间布局的完整表示。研究者发现，在单个网络中一起预测它们将得到更好的估计结果。最终，研究者对三维布局参数进行了优化，用于拟合预测出的角落和边界（见 Sec. 3.4）。最后三维布局优化过程的损失很难在网络中进行反向传播，但是训练过程中对 3D 参数执行的直接回归（direct regression）起到了有效的替代作用，这最大化提升了最终预测的准确度。

本文的突出贡献有：

提出了一种更加通用的根据 RGB 图像推断出布局的算法，它适用于曼哈顿布局的透视图和全景图。该系统在全景图像上有较好的运行速度和预测准确度，在透视图图像上取得了第二优的综合预测性能和最优的运算速度。
展示了利用预先计算出的消失点线索、几何约束以及后处理优化的好处，说明深度神经网络方法仍然能够从几何线索和约束中受益。研究者还展示了添加目标函数以直接回归 3D 布局参数，从而更好地预测用于最终解决布局预测问题的边界和角落。
扩展了斯坦福「2D-3D」数据集的注释 [1]，提供了可用于后续工作的房间布局注释。

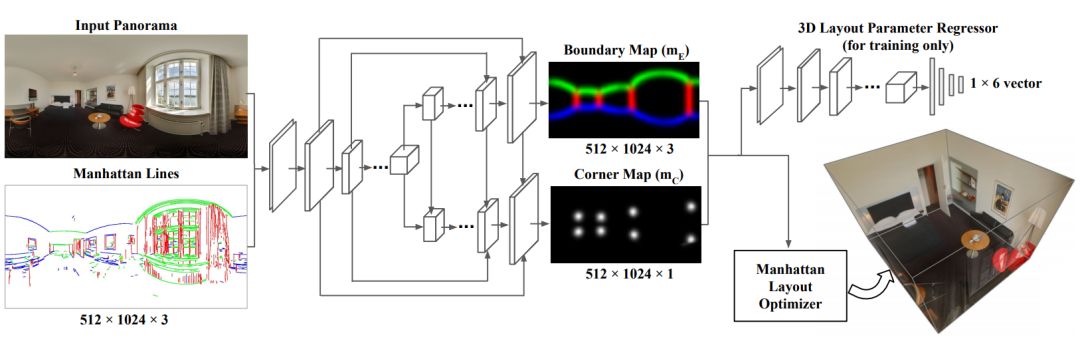

图 2. 概述。LayoutNet 遵循编码器-解码器策略。网络的输入是单张 RGB 全景图和曼哈顿线图的级联。该网络将一同预测布局的边界和角落的位置。3D 布局参数损失使得预测准确率最大化提升。最终的预测结果是一个曼哈顿约束下的布局重建。

网络架构

LayoutNet 网络架构如图 2 所示。该网络遵循编码器-解码器策略。深度全景编码器：输入为一个 6 通道的特征映射，即使用 Sec. 3.1 中提到的对齐方法将分辨率为 512*1024 的单个 RGB 全景图（或者分辨率为 512*512 的透视图）和三个正交消失方向上的曼哈顿线图的特征映射级联起来。编码器包含 7 个卷积层，卷积核的大小为 3*3。每个卷积之后会跟随一个 ReLU 操作和最大池化层，其下采样因子为 2。第一个卷积层有 32 个特征，研究者在每次卷积操作之后将特征规模扩大到之前的两倍。这个深度神经网络结构确保从高分辨率图像中学习到更好的特征，有助于简化解码步骤。研究者尝试在每一个卷积层之后进行批量归一化操作，但是发现这样做预测准确率降低。研究者还探索了另一种网络结构，单独将一个编码器应用于输入图像和曼哈顿线图上，但它与研究者目前使用的简单设计相比，性能没有得到提升。

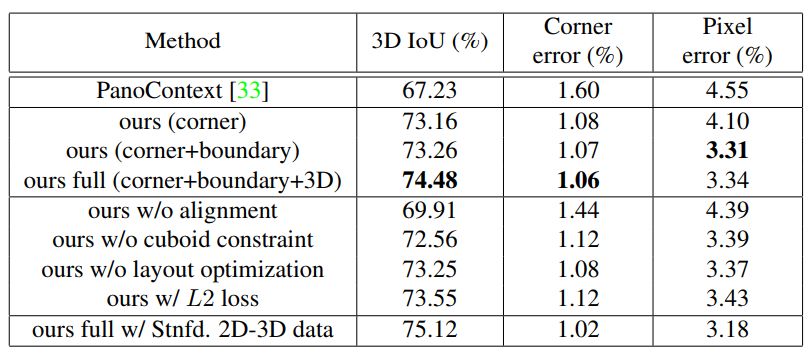

表 1. 使用 PanoContext 数据集 [33] 从全景图中得到的长方体布局量化预测结果。研究者比较了 PanoContext 方法，并且在本文提出方法的各种配置参数上引入了模型简化分析。粗体数字表示训练 PanoContext 数据时得到的最佳性能。

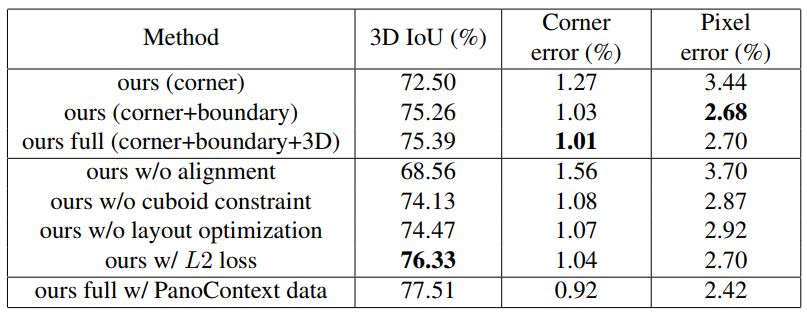

表 3. 在研究者标注的斯坦福 2D-3D 注释数据集上的模型评估结果。研究者通过对各种变量的模型简化分析评估了 LayoutNet 方法。粗体数字表示仅仅在斯坦福 2D-3D 训练数据集上的最佳训练结果。

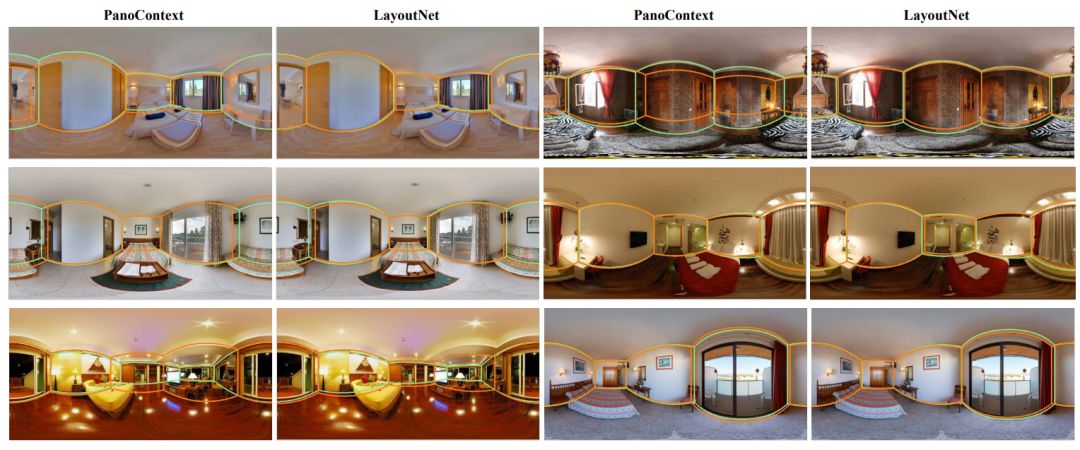

图 3. 在 PanoContext 数据集 [33] 上对长方体布局预测的定性分析结果（随机抽样）。研究者展示了其方法（偶数列）和当前最优方法 [33]（奇数列）的性能。每个图像由给定计算方法预测出的布局（橙色的线）和标定的真实布局（绿色的线）组成。本文方法在像素层面上是十分准确的，但是正如定量分析结果中交并比（IoU）这一测度所显示的那样，三维布局预测对即使是很小的二维预测误差都很敏感。

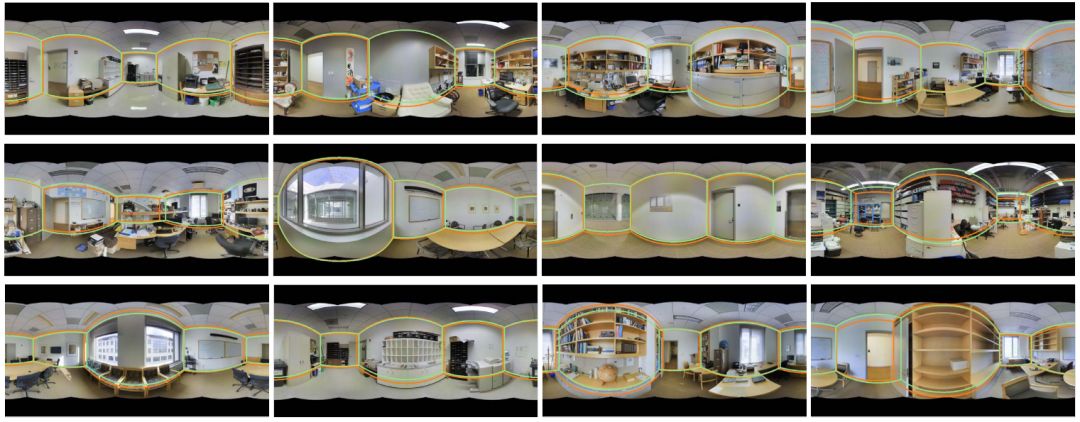

图 4. 在斯坦福 2D-3D 注释数据集上对长方体布局预测的定性分析结果（随机抽样）。与 PanoContext 数据集相比，这个数据集更加棘手，因为它垂直方向的视场更小，而且更加闭塞。研究者展示了其方法预测出的布局（橙色的线），并将其与真实的布局（绿色的线）进行了对比。

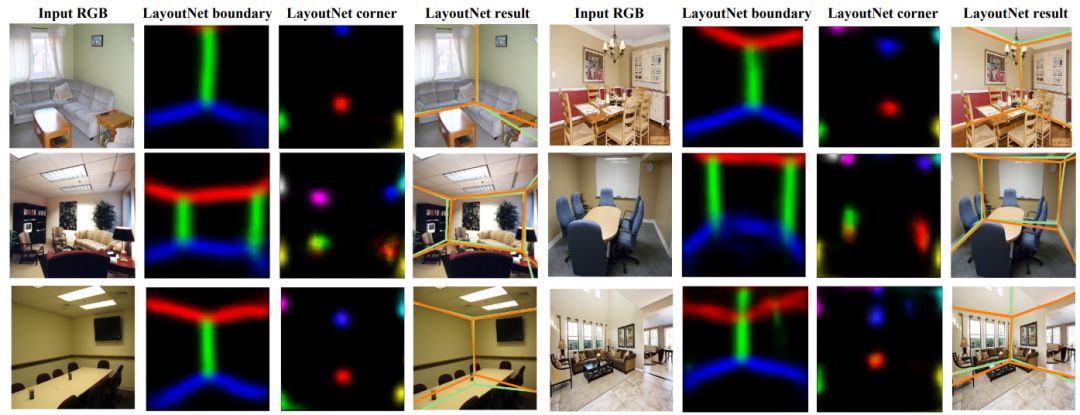

图 5. 对透视图的定性分析结果。研究者展示了输入的 RGB 图像，预测了边界/角落图以及最终估算出来的分布（橙色的线），并将其与真实的布局（绿色的线）进行了对比。

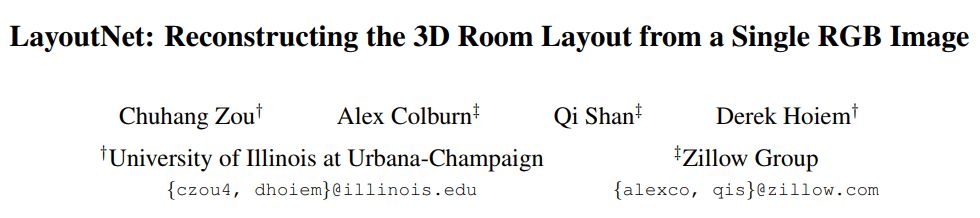

论文：LayoutNet: Reconstructing the 3D Room Layout from a Single RGB Image

论文链接： https://arxiv.org/abs/1803.08999

摘要：我们提出了一种根据单张图像预测房间布局的算法，它能够被推广到全景图、透视图、长方体布局和更一般化的布局中（如 L 形房间）。我们的方法可直接在全景图像上运行，而不是像近来的一些研究那样将全景图分解成多个透视图。我们的网络架构类似于 RoomNet，但是我们展示了一系列改进：根据消失点将图像对齐、预测多个布局元素（角落、边界、大小和图像转化），并且将一个带约束的曼哈顿布局和最终的预测结果进行了拟合。在全景图上，我们的方法在运算速度和预测准确度上有较好的性能；在透视图上，我们方法的预测准确度是最优方法之一，并且能够处理长方体形状布局和更一般的曼哈顿布局。
