CapsNet入门系列之三：囊间动态路由算法

2017 年 12 月 1 日 论智 weakish

作者：Max Pechyonkin

编译：weakish

编者按：深度学习开创者之一、反向传播等神经网络经典算法的发明人Geoffrey Hinton思考了胶囊网络数十年之久，然而直到上一个月才发表论文正式提出胶囊网络。主要原因就是一直没找到训练胶囊网络的合适算法。深度学习开发者，Medium知名博主Max Pechyonkin刚发表了胶囊网络入门系列的第三篇，简明扼要地介绍了Hinton新提出的囊间动态路由算法。

介绍

本文是胶囊网络（CapsNet）系列的第三篇。胶囊网络是一种基于胶囊的新型神经网络。我已经讨论过它背后的直觉，以及胶囊是什么和胶囊如何工作。在本文中，我将讨论创新的囊间动态路由算法，胶囊网络是用这个算法训练的。

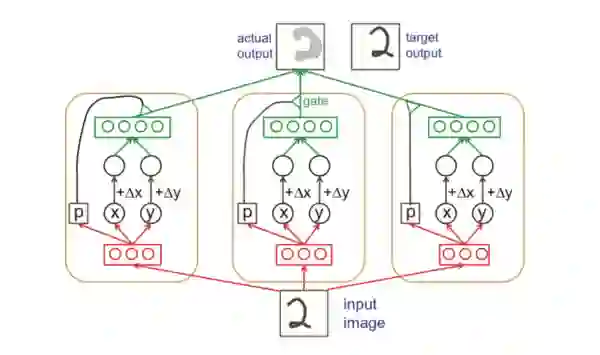

Hinton等人早期报告中描述胶囊和囊间路由的示意图

第二篇提到，低层胶囊i需要决定如何将其输出向量发送给高层胶囊j。低层胶囊改变标量权重cij，输出向量乘以该权重后，发送给高层胶囊，作为高层胶囊的输入。通过这一方式，低层胶囊做出决策。就符号表示而言，cij表示与低层胶囊i的输出向量相乘，乘积传递到高层胶囊j作为输入的权重。

关于权重cij，我们需要知道：

权重均为非负标量。
对每个低层胶囊i而言，所有权重cij的总和等于1。
对每个低层胶囊i而言，权重的数量等于高层胶囊的数量。
这些权重的数值由迭代动态路由算法确定。

前两点使我们得以用概率术语解释权重。回顾一下第二篇的内容，胶囊经训练后检测出特征，该特征的存在概率用胶囊输出向量的长度来表示。特征的参数状态则用输出向量的方向表示。所以，从某种意义上说，对于每个低层胶囊i而言，其权重cij定义了传给每个高层胶囊j的输出的概率分布。

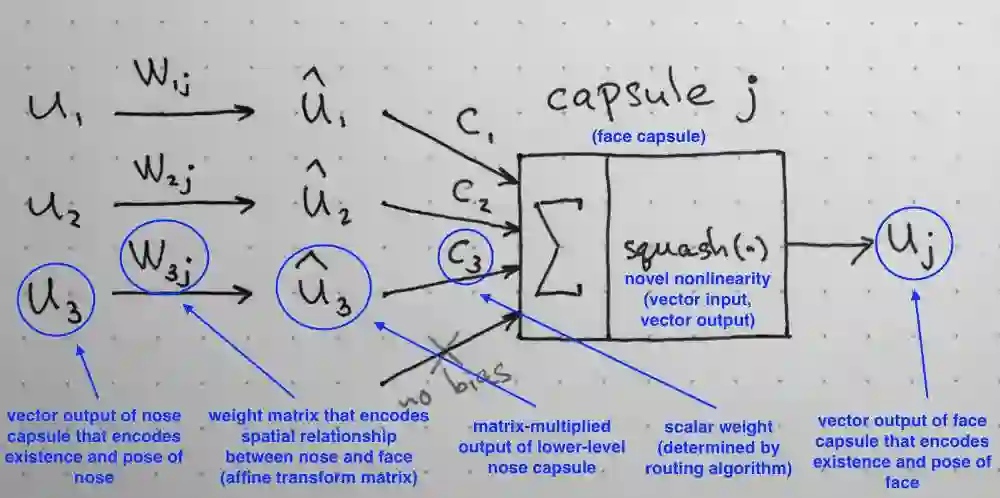

第二篇中的胶囊内部机制的概览

囊间动态路由

那么，动态路由过程中究竟发生了什么呢？让我们看看原论文对这一算法的描述。不过，在我们逐步深入算法之前，我希望你对算法背后的主要直觉能有个印象：

低层胶囊将其输出发送给对此表示“同意”的高层胶囊。这是动态路由算法的精髓。

了解算法背后的主要直觉后，让我们逐行看看原论文对这一算法的描述。

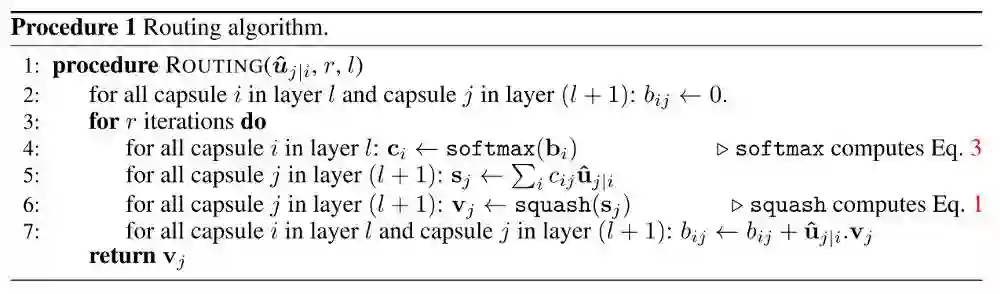

让我们先来看第一行和最后一行，也就是说，这个算法的输入和输出分别是什么。第一行指明了算法的输入：低层l中的所有胶囊及其输出û，以及路由迭代计数r。最后一行指明了算法的输出，一个高层胶囊vj。本质上，这段算法告诉我们如何计算网络的前向传导。

第2行的bij是一个临时变量，它的值会在迭代过程中更新，当整个算法运行完毕后，它的值将被保存到cij。在训练开始时，bij的值被初始化为零。

第3行表明第4-7行的步骤会被重复r次（路由迭代次数）。

第4行计算向量ci的值，也就是低层胶囊i的所有权重。这一计算将应用到所有低层胶囊上。为什么要用softmax呢？Softmax将确保所有权重cij均为非负数，且其总和等于一。本质上，softmax强制实施了我在上文描述的系数cij的概率性质。

由于所有bij的值初始化为零（第2行），第一次迭代后，所有系数cij的值会相等。例如，如果我们有3个低层胶囊和2个高层胶囊，那么所有cij将等于0.5。算法初始化时期，所有cij均相等，这意味着不确定性达到最大值：低层胶囊不知道它们的输出最适合哪个高层胶囊。当然，随着这一进程的重复，这些均匀分布将发生改变。

计算了所有低层胶囊的所有的权重cij之后，我们来看第5行，那里将涉及高层胶囊。这一步我们将计算经前一步确定的路由系数cij加权后的输入向量的线性组合。从直觉上说，这意味着缩小输入向量并将它们相加，得到输出向量sj。这一步骤将应用到所有高层胶囊上。

接着，在第6行中，来自前一步的向量将穿过squash非线性函数，这确保了向量的方向被保留下来，而长度被限制在1以下。该步骤生成传给所有高层胶囊的输出向量vj。

总结一下到目前为止算法做了什么：步骤4-6是在计算高层胶囊的输出。第7行更新了权重，也是路由算法的本质所在。在这一步中，我们查看了每个高层胶囊j，然后检查每个输入并根据公式更新相应的权重bij。公式表明，胶囊j的当前输出和从低层胶囊i处接收的输入的点积，加上旧权重，等于新权重。点积检测胶囊的输入和输出之间的相似性。另外，如前文所述，低层胶囊将其输出发送给具有类似输出的高层胶囊。点积刻画了这一相似性。这一步骤之后，算法跳转到第3步重新开始这一流程，并重复r次。

重复r次后，我们计算出了所有高层胶囊的输出，并确立路由权重。之后正向传导就可以推进到更高层的网络。

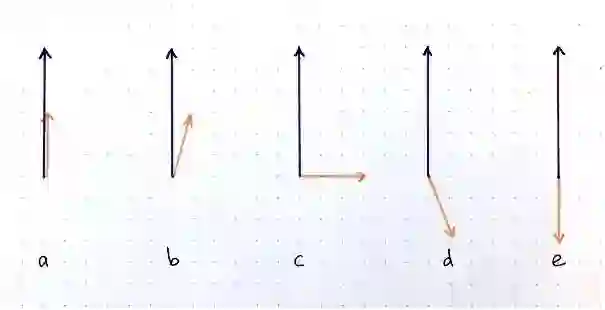

点积运算接收两个向量，并输出一个标量。对于给定长度但方向不同的两个向量而言，点积有几种情况：a最大正值； b 正值；c 零；d 负值；e 绝对值最大的负值

权重更新的直观例子

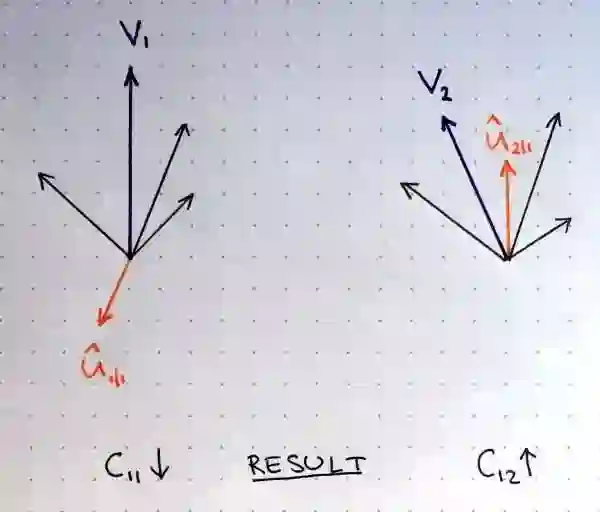

上图中，两个高层胶囊的输出用紫色向量v1和v2表示。橙色向量表示接收自某个低层胶囊的输入，其他黑色向量表示接收自其他低层胶囊的输入。

我们看到，左边的紫色输出v1和橙色输入û1|1指向相反的方向。换句话说，它们并不相似。这意味着它们的点积将是一个负数，并减少路由系数c11。右边的紫色输出v2和橙色输入û2|1指向相同的方向。它们是相似的。因此，路由系数c12会增加。在所有高层胶囊及其所有输入上重复应用该过程，得到一个路由系数的集合，达成了来自低层胶囊的输出与高层胶囊的输出的最佳匹配。

进行多少次路由迭代？

论文在MNIST和CIFAR上检验了一定范围内的数值，得到了两个结论：

更多的迭代往往会导致过拟合
实践中建议使用3次迭代

结语

本文解释了基于合意的动态路由算法，该算法用于训练CapsNet。最关键的想法是，通过胶囊的输入和输出的点积测量输入和输出的相似性，然后相应地更新路由系数。实践中的最佳做法是使用3次迭代。

在下一篇文章中，我将带你领略CapsNet的架构，将迄今为止我们所掌握的谜题线索集中起来。

原文地址：https://medium.com/ai%C2%B3-theory-practice-business/understanding-hintons-capsule-networks-part-iii-dynamic-routing-between-capsules-349f6d30418
