KITTI立体匹配霸榜论文算法详解

2019 年 12 月 12 日 计算机视觉life

点“计算机视觉life”关注，置顶更快接收消息！

1. 导读

目标读者：对立体匹配任务具有兴趣且具备一定深度学习基础的相关研究人员。
论文信息：

名称：《Learning Depth with Convolutional Spatial Propagation Network》
作者：来自百度的团队。"Xinjing Cheng, Peng Wang and Ruigang Y ang, Senior Member, IEEE"。

论文及代码资源：

论文链接：https://arxiv.org/pdf/1810.02695.pdf
代码链接：https://github.com/XinJCheng/CSPN

简介：该团队提出了卷积空间传播网络（ Convolutional Spatial Propagation Network，CSPN），简称为CSPN，以用于深度估计以及立体匹配任务。CSPN通过递归卷积运算进行传播。卷积网络可以很好的学习相邻像素之间的关系。与空间传播网络（Spatial Propagation Network，SPN）相比，CSPN在实际应用中速度要快2～5倍。该研究在网络中采用2D CSPN模块来嵌入稀疏的深度样本，并应用了三维卷积模块以及空间金字塔池化模块，实验结果证明这些模块均有助于提升性能。在立体匹配任务中，该方法目前在2012年和2015年的KITTI基准数据集测试中均排名第一，本文亦仅介绍其应用至立体匹配任务时的相关信息。以下将进一步介绍CSPN网络架构及实验结果。

2. M2S_CSPN网络架构

2.1 整体架构图

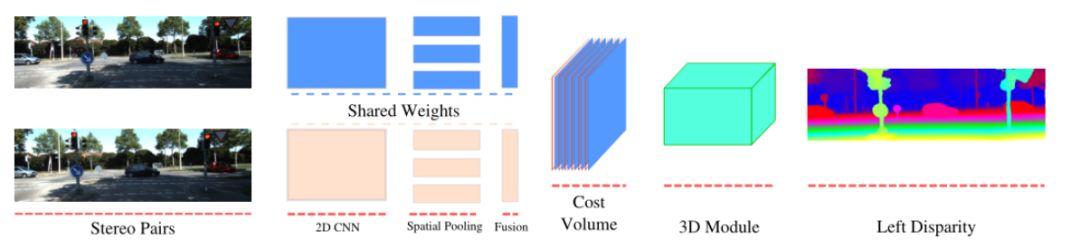

在将CSPN应用至立体匹配任务时，总体采用了类似于PSMNet的网络架构，如上图所示，首先将立体像对输入给两个权重共享的CNN中，生成相应的特征图，空间池化模块则用于将子区域的空间表示进行级联。其次，利用得到的两个特征图来构建4D的代价体。最后，将其送入3D模块进行视差回归。

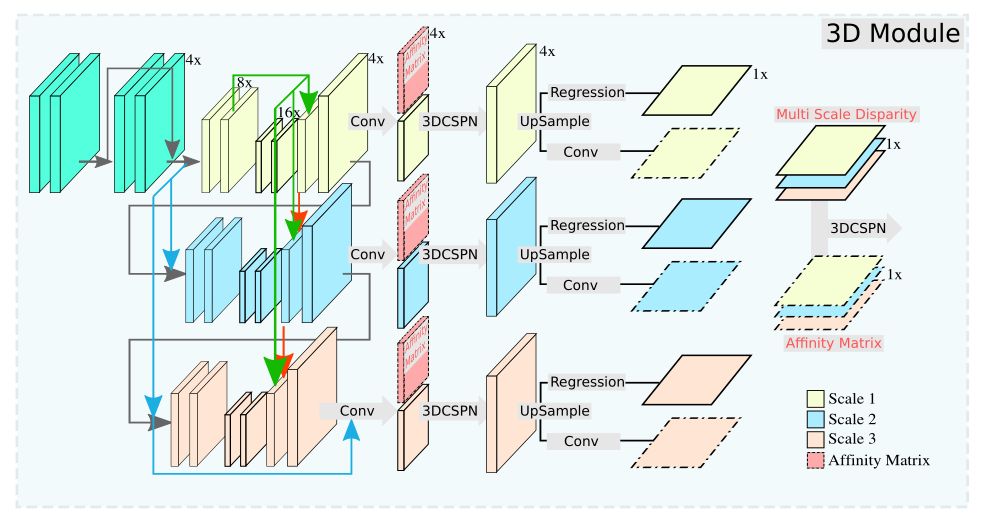

相对于PSMNet，在此主要做的改进为利用该文中所提出的CSPF和3DCSPN来替换掉PSMNet中的空间池化模块和3D模块。下图为替换后的3D模块，其中下采样率写在每个小块的右上角。红色、绿色与蓝色箭头为跳层连接（skip connections）。

2.2 模块简介

2.2.1 CSPN模块及其扩展

作为网络所要学习的目标，在介绍CSPN模块前，先对所谓的affinity matrix进行介绍，中文可翻译为亲和矩阵、相似度矩阵或者说相似性矩阵，即指用来确定空间中两个点相似性的矩阵。在计算机视觉中，则特指将每个像素视为一个点，将两个点通过一条边进行连接的加权图。其中，每条边上的权重则反应了不同计算机任务中的相似性。如下图所示为一个无向图，共有4个点，5条边，每个边的权重为1。

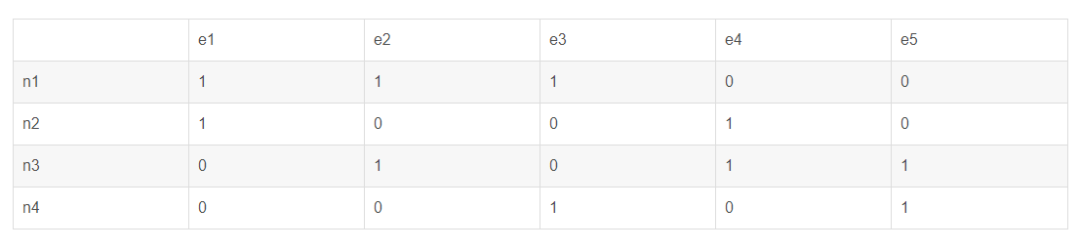

可用一个4*5的affinity matrix对该图进行描述，矩阵表示的是点和边的关系。

接下来对CSPN及其变种进行简单的介绍。

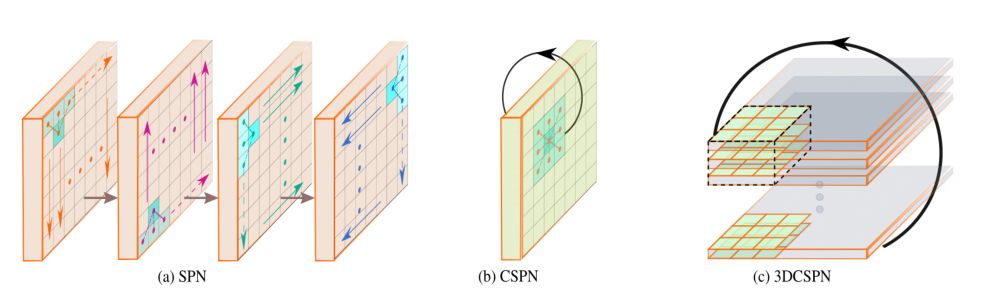

图（a）为SPN，SPN的相关内容可参见论文《Learning Affinity via Spatial Propagation Networks》，可以将其简单的理解为一个用来学习affinity matrix的网络。图（b）为2D的CSPN，其在SPN基础上建立，是一个各向异性的过程，由网络直接从影像中学得各向异性的tensor。图（c）中为3DCSPN，是CSPN的3D扩展，目的主要是为了进行3D的代价计算。

2.2.2 上下文金字塔模块（context pyramid module）

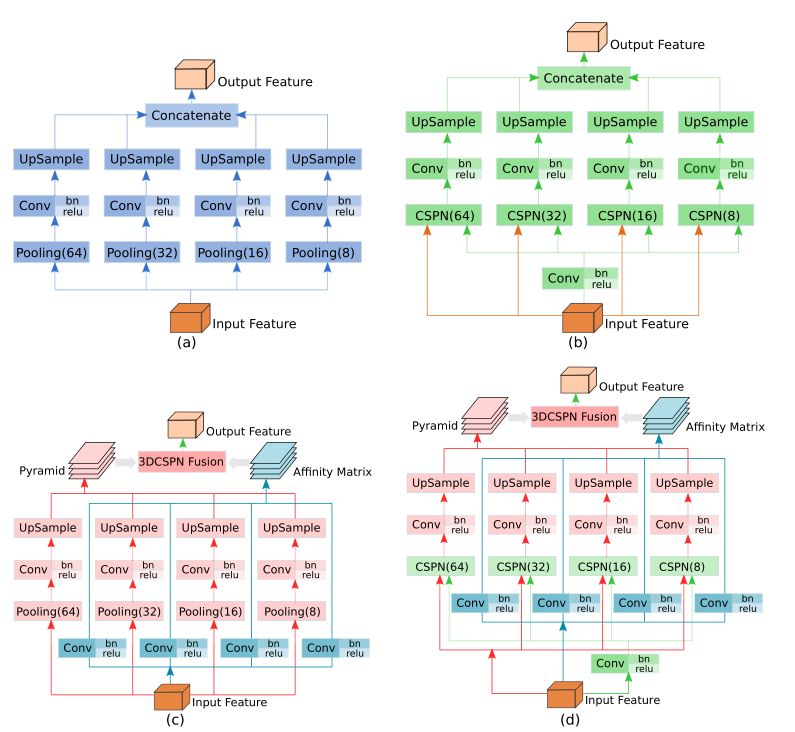

上图为不同上下文金字塔模块的架构。图（a）为由PSMNet实现的空间金字塔池化模块（spatial pyramid pooling, SPP）模块，可以看到，在给定合适的卷积核大小和步长后，SPP的每一个分支都可以看作是CSPN的特例。在给定大小为的特征以及空间大小为的目标池化特征图后，空间池化计算每个分块格网的均值，这就相当于设置核大小和步长为，且设置中的所有值为一致时的单步CSPN。图（b）为该文所实现的卷积空间金字塔池化模块（convolutional SPP, CSPP），使用了不同的kernel大小和步长的2D CSPN。图（c）为该文使用的3D CSPN的CFF模块（convolutional feature fusion)。图（d）为最后组合的SPP模块，名为CSPF模块（convolutional spatial pyramid fusion)，是CSPN的有效扩展之一。

4. 实验及结果

训练细节：

实验所采用的网络基础为PSMNet，并采用相同的训练策略。具体细节如下：

采用Adam优化器， , ；
batch size = 16, 在8块Nvidia P40 GPU上进行训练；
训练过程中将影像裁剪至512*512大小；
首先在Scene Flow数据集上训练10个epoch，学习率为0.001。之后微调该模型以用于KITTI立体数据集，共训练了600个epoch，学习率从0.001每隔200个epoch下降20%。最后仅计算KITTI立体数据中有真值的稀疏点。
数据集：

共有Scene Flow，KITTI 立体2012，KITTI2015三个数据集，以下将分别简要介绍.

Scene Flow数据集时一个大尺度的数据集，包含了35454个训练的立体像对以及4370测试的立体像对，像素分辨率为960540，由不同的合成序列渲染而成。KITTI 立体2012数据集是一个从行驶的汽车获得的街景数据集，包含194个训练立体像对，以及195个测试立体像对，影像分辨率为1240 * 376,地面真值通过360度V elodyne HDL64激光扫描仪获得。该文将训练数据集进而分为160个测试数据及34个验证数据，并以彩色图像作为输入。KITTI 2015相比起KITTI2012而言，包含200个训练立体像对和200个测试立体像对，分辨率与KITTI 2012相同，但其中包括动态场景。KITTI 2015数据集的训练立体像对进一步被分为160个训练和40个验证立体像对。

评价指标：

不同的数据集具有不同的评价指标。Scene Flow的评价指标使用了EPE（end-point error）,即： , 而KITTI 2012和KITTI 2015则采用错误像素的百分比进行评价。具体而言，当一个像素的视差误差大于某一阈值t时，则被视为错误像素。之后再在Out-Noc（non-occluded）区域以及Out-ALL区域计算错误像素的比例。对于KITTI 2012数据集，阈值可为2，3，4，5，而对于KITTI 2015数据集t为3，相对于KITTI 2012更为严格。此外，对立体像对的左影像与右影像均进行匹配评估。

Ablation Study：

基于Scene Flow数据对网络的模块进行ablation study，以验证网络模块的有效性。

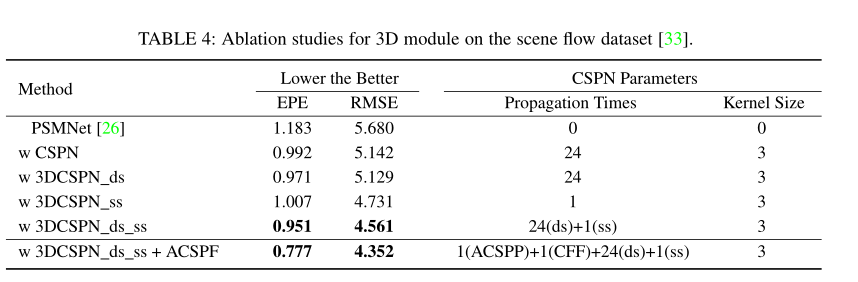

3D 模块测试结果

为证明3D CSPN相对于2D CSPN的优势，首先采用2D CSPN进行深度细化，将EPE从1.119减少到了0.992，将2D CSPN更换为3D CSPN后，EPE进一步减小到了0.971.上表表示联合使用两个3D CSPN将达到最好效果。最后一行则为将3D 模块与增强后的ASPP模块相结合时，将误差减小到基线的30%左右。

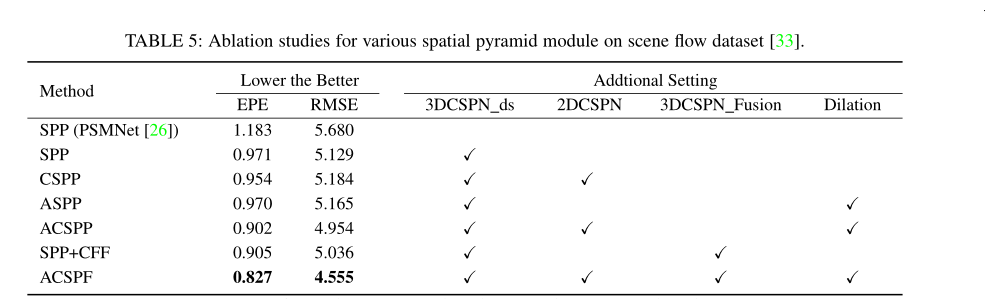

CSPF模块测试结果

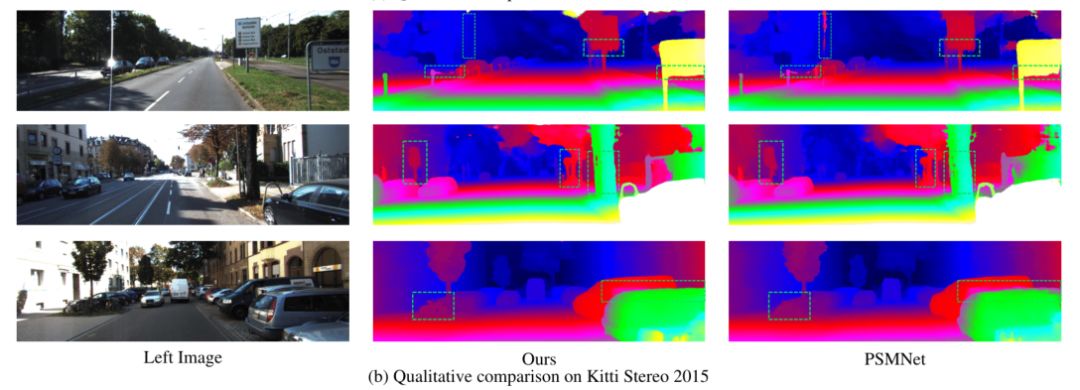

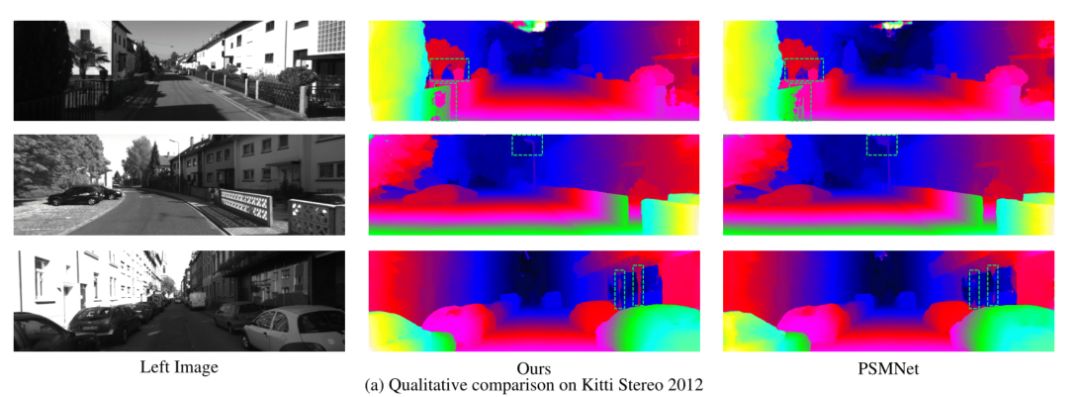

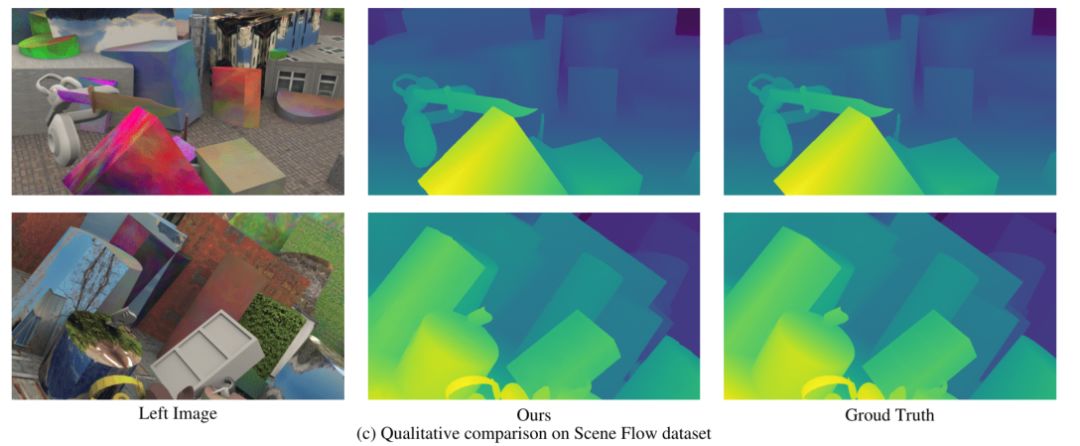

评估用于增强SPP模块的不同组件。对于所有模块替换的情况，采用“3DCSPN-ds”作为我们的3D模块，ds是视差空间disparity space的缩写。“CSPP”是指在空间池化网格上使用2D CSPN，其可将EPE误差从0.971降低到0.954。另一种具有扩展卷积（dilated convolution）的空间池策略，即atrous SPP，简称ASPP，效果与SPP相似。如“ACSPP（atrous CSPP）”行所示，将2D CSPN与ASPP联合使用时，产生的误差比SPP（0.954）小得多（0.902）。在“CFF（convolutional feature fusion ）”行，使用提出的融合策略来组合经由空间金字塔池化后的特征，EPE误差从0.954降低到0.905。最后，结合ACSPP和CFF，即“ACSPF”，得到了最佳的性能，这被选为该文中最后的spp模块。下图为由Scene Flow数据集进行网络训练后在KITTI数据集上进行验证的部分输出结果，可以看到，预测结果与真值非常接近。网络学习affinity matrix并加以传播后，更好的利用了上下文信息，显著的提升了效果。

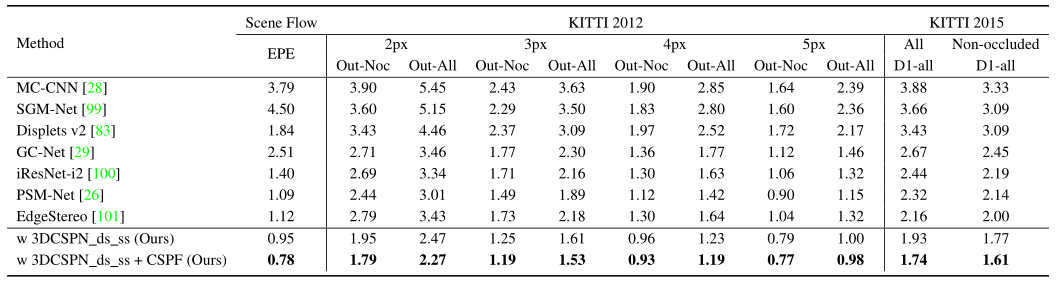

网络在Scene Flow， KITTI 2012和KITTI 2015数据集上的结果：

以上即为对KITTI立体匹配榜首的网络的简介。
