本文将以NAS-FPN[1]作为NAS+Det系列的开场， NAS-FPN也可以看作是NAS应用在检测上的开山之作。

话不多说，开始正题。。。

Motivation：

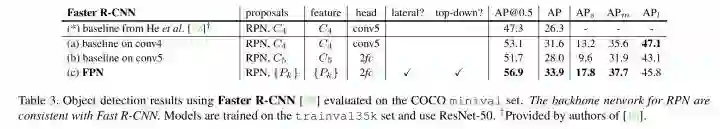

首先本文的Motivation其实很简单：在检测网络的neck部分，如何自动地进行特征分层连接，从而取得精度和速度的权衡。。对于目标检测来说，不同尺度物体检测一直是个难题。原始的SSD是高层特征检测大物体（感受野大），低层特征检测小物体（细节信息多），但是高层特征经过了多次的降采样导致部分细节信息丢失，而低层特征虽然保证了特征分辨率但是缺乏全局的语义信息，这些会最终导致分类或定位不准。因此FPN[2]采用top-down的跨层连接方式缓解不同尺度检测的难题，即将高层特征上采样到低层特征尺寸并进行融合，从而低层特征即具有高层的语义信息，又保证了丰富的细节信息，这能极大提升小物体的检测效果。。但是这样会让网络过多关注低层特征的优化（低层特征会传累计更多的梯度），导致高层特征并没有学好，也就是大物体的检测精度反而会下降，这在FPN论文中也有提到：

可以看到在C4层进行检测的baseline(a)最终大物体检测效果比FPN要好(47.1 > 45.8)。于是就有了PANet[3]的提出，而这个方法也取得了2017年COCO的检测第二名以及分割第一名的成绩，在此我们只分析其第一个创新点，即又引入了bottom-up的跨层连接，将低层特征下采样到高层特征尺寸并融合，这样做的好处就是在高层特征上可以保留低层特征的细节信息，尤其是一些边缘特征，这些都对定位精度有很大帮助。由此可见，不同层的跨层连接对检测性能有着很大的影响，但是连接方式的搜索空间太大，很难人为确定最优的方式，因此NAS-FPN就借鉴了NAS在分类网络架构搜索的思想，并确定了其搜索空间，最终可以实现自动跨层连接。

方法

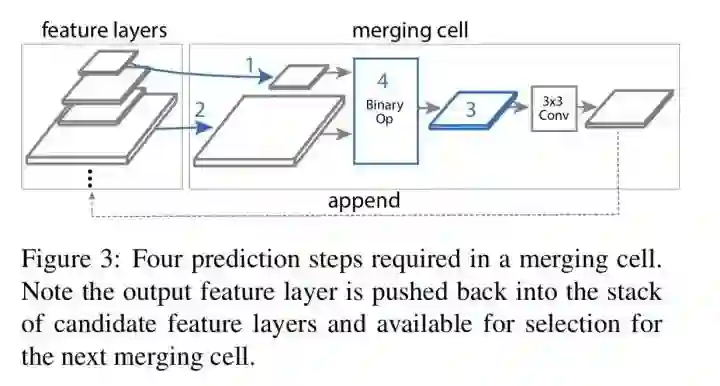

NAS-FPN为了提升搜索速度以及减少Two Stage目标检测的proposal采样以及RCNN部分的影响，选择了RetinaNet[4]作为搜索baseline，同样的，和RetinaNet保持一致，也采用了C3-C7进行特征融合。和分类网络架构搜索方法NASNet[5]类似，NAS-FPN也采用了以RNN作为控制器的强化学习搜索方法，定义了节点集合（可用的特征图节点集合），操作池（sum 和 global pooling）以及搜索终止条件（填满输出金字塔的每一层）。如图：

具体来说，有以下6个步骤：

Step1: 从节点集合中选取第一个特征图节点，H1，作为融合输入
Step2: 从节点集合中选取第二个特征图节点，H2，作为另一个融合输入
Step3: 从节点集合中选取第三个特征图节点，H3，作为输出分辨率
Step4: 从操作池选择融合操作
Step5: 新融合的特征图作为新的节点，再放进节点集合里
Step6: 遍历以上步骤，直到填满输出金字塔的每一层

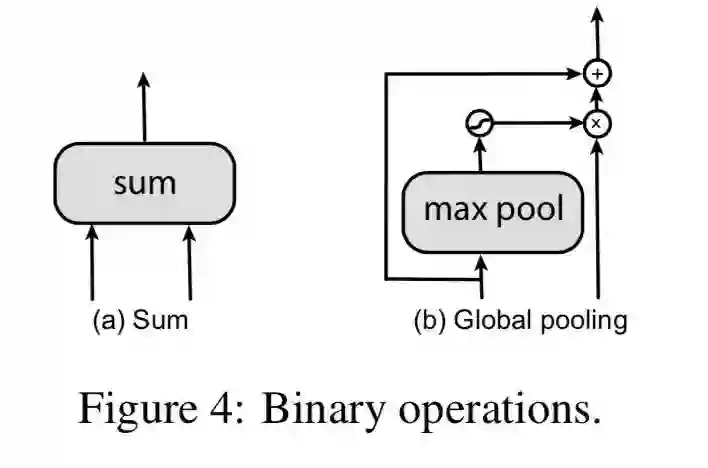

以上就是大概的过程，其中需要注意的是Step4，其借鉴了Pyramid Attention Networks[6]，即高层特征不是简单的和低层特征相加，而是引入了注意力机制，进行有效地特征融合。当然NAS-FPN对此做了简化，采用maxpooling作为注意力机制，如下：

从上面的过程可以看出，最终搜索结果的特征融合后输出和之前的输入是具有相同尺寸的，那么自然而然地，可以在搜索结果后进行堆叠，这样可以进一步增强特征融合。这带来另外一个好处就是，可以进行精度和速度的平衡选择。

实验

接下来就是方法的实现细节以及实验结果了。

也和NASNet类似，为了减少搜索时间，NAS-FPN同样采用了代理任务进行搜索，即以ResNet-10作为backbone，输入尺寸是512x512，训练10个epoch，同时为了获得reward，又随机选了7392张训练集的图像作为参考。

接下来就是看实验结果了。

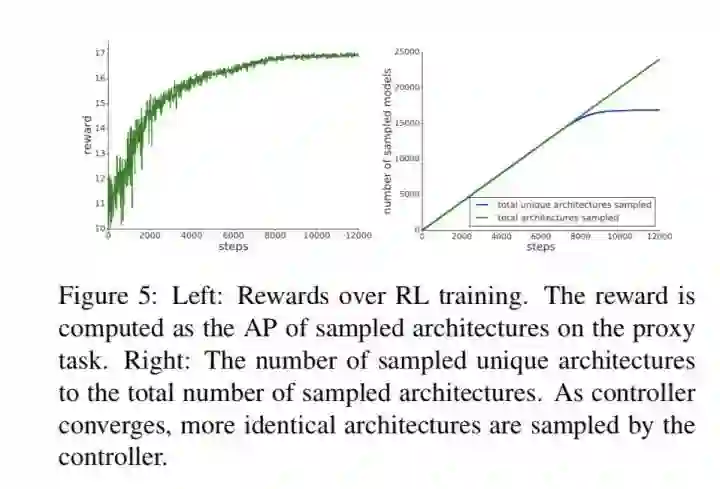

首先Reward是否能衡量AP呢，下图所示：

从上图可以看出，随着搜索次数的迭代，reward确实不断提升，同时当控制器达到收敛的时候，很多搜索出来的架构会趋向相同，这也意味着已经搜索到了好的跨层连接方式。

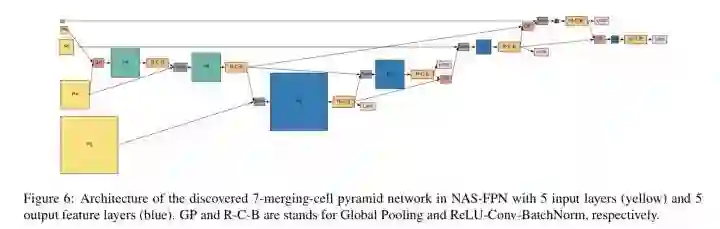

然后就是看网络搜出来的结果了，下图所示：

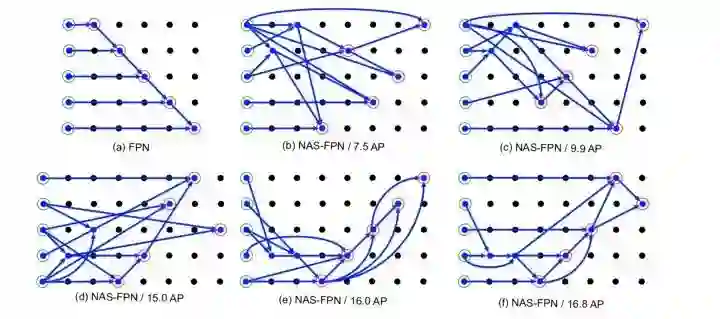

同样地，也可以看到随着控制器收敛过程的网络结构，下图所示：

从上图可以看出，在搜索训练前期，网络就已经学会高层和低层要top-down跨层连接（FPN），随着网络收敛渐渐学会了低层和高层的bottom-up跨层连接（PANet），当然在最后网络会尽可能复用已经融合的特征。

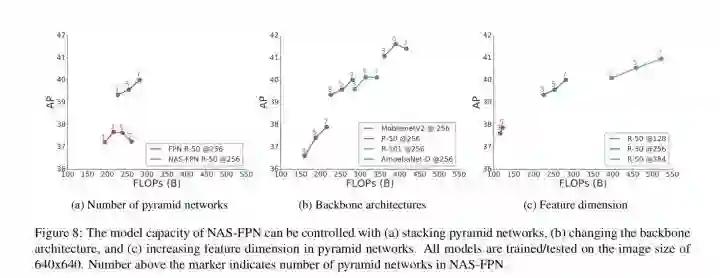

紧接着，论文又做了一些扩展性实验，对网络的复杂度进行了控制，主要从三个方面：backbone，neck堆叠次数以及neck层的channel数，结果如下：

图（a）表示neck层堆叠的次数的效果，可以看到原始FPN在堆3次效果是最好的，再堆叠更多次数的话精度反而降低了，而NAS-FPN可以在堆叠7次仍然有提升，这个结果可以说明NAS-FPN的上限更高。

图（b）表示不同backbone的效果，可以看出尽管NAS-FPN是用的ResNet-10作为backbone进行搜索的，但是搜索出来的结果对不同backbone都是有很好的泛化性的。

图（c）表示neck层channel数的效果，可以发现channel越多精度越高，这也说明了NAS-FPN的上限高。

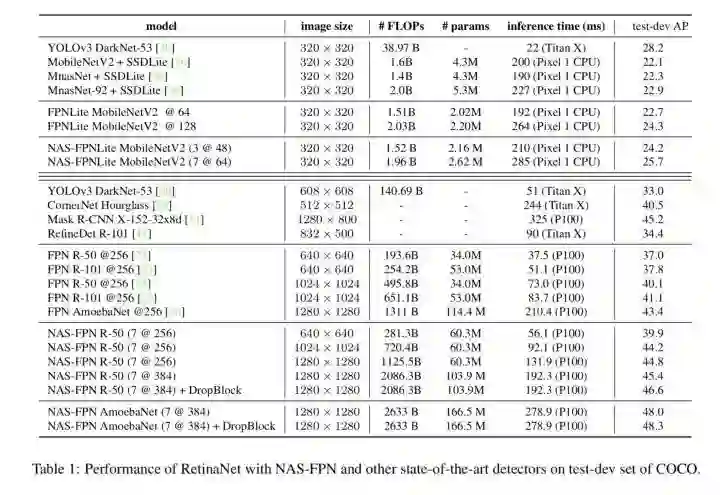

最终该文还对高精度和低延迟这两种情况分别进行探索，最终NAS-FPN在速度更快的情况下，取得更高的检测精度，结果如下：

结论

本文是NAS在Det上应用的开山之作，以Neck层作为切入点进行研究，最大创新点在于搜索空间的设置，最终搜索出来跨层连接还算符合常理，top-down和bottom-up的结合，看来我们人类还是聪明的hhh。。不过这篇论文为了简化pipeline选择了RetinaNet这种one stage目标检测框架，同时并没有将整个检测pipeline进行搜索，而是集中在Neck上优化，感觉还是有点不完美的。。此外NAS-FPN搜索出来的结果并不一定适用其他数据集，例如在哦Widerface上尝试过NAS-FPN的搜索结果，发现并不work。。这也告诉我们，在利用NAS搜索结果的时候，还是需要针对自己的数据集和场景针对性分析。。

参考文献

[1] Ghiasi, Golnaz, Tsung-Yi Lin, and Quoc V. Le. "Nas-fpn: Learning scalable feature pyramid architecture for object detection."Proceedings of the IEEE Conference on Computer Vision and Pattern Recognition. 2019.

[2] Lin, Tsung-Yi, et al. "Feature pyramid networks for object detection."Proceedings of the IEEE conference on computer vision and pattern recognition. 2017.

[3] Liu, Shu, et al. "Path aggregation network for instance segmentation." Proceedings of the IEEE Conference on Computer Vision and Pattern Recognition. 2018.

[4]Lin, Tsung-Yi, et al. "Focal loss for dense object detection."Proceedings of the IEEE international conference on computer vision. 2017.

[5] B. Zoph, V. Vasudevan, J. Shlens, and Q. V. Le. Learning transferable architectures for scalable image recognition. InCVPR, 2018.

[6] H. Li, P. Xiong, J. An, and L. Wang. Pyramid attention net- work for semantic segmentation. BMVC, 2018.
