干货 | CCCV 2017讲习班笔记-基于图像的大规模场景三维重建（下）
AI科技评论按，本文作者究竟灰，本文首发于知乎，AI科技评论获其授权转载。
AI科技评论注：本文为下篇，内容为第三章：稠密重建和第四章：稠密重建。第一章和第二章参见CCCV2017讲习班笔记-基于图像的大规模场景三维重建（上）
3.稠密匹配

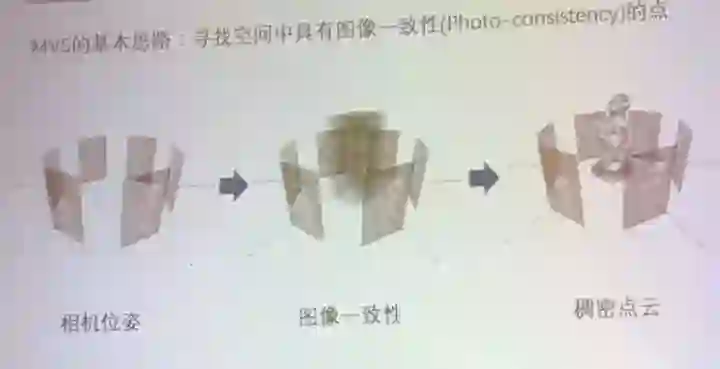

稠密匹配是MVS.基本思路是：

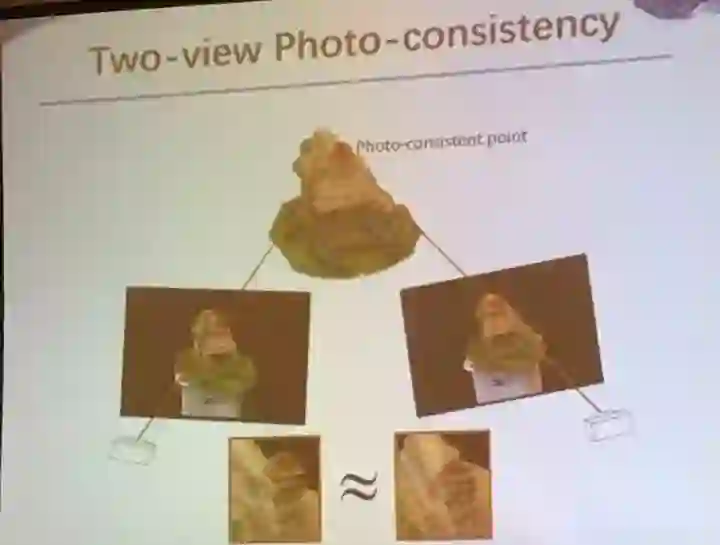

两视图的一致性。

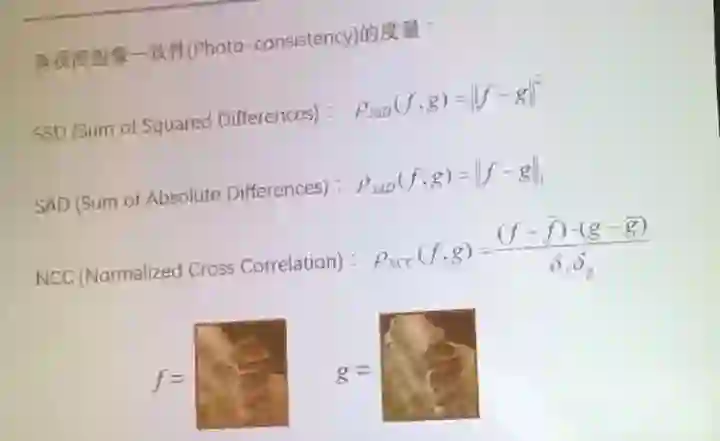

一致性度量主要包括三个：
SSD(Sum of Squared Differences):平常差的和
SAD(Sum of Absolute Differences):绝对值差的和
NCC(Normalized Cross Correlation):归一化的交叉关系
多视图图像一致性需要考虑相机的可视性问题。
但是：相机可视性需要场景结构、场景结构需要相机可视性

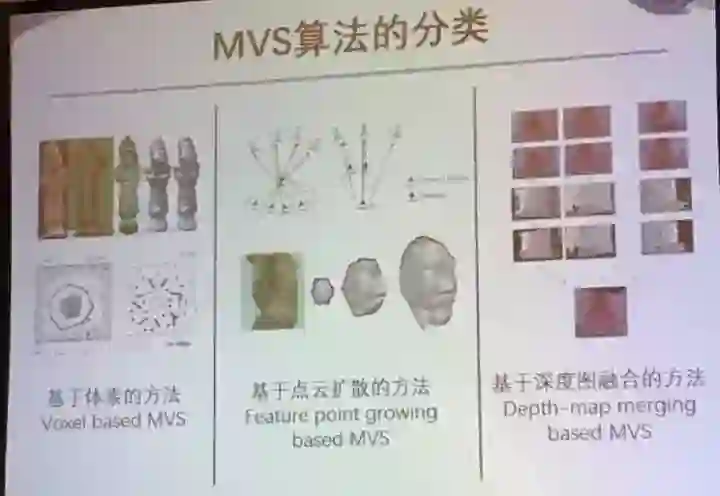

MVS算法主要分为三种：
基于体素的方法：Voxel based MVS
基于点云扩散的方法：Feature point growing based MVS
基于深度图融合的方法：Depth-map merging based MVS
基于体素的方法

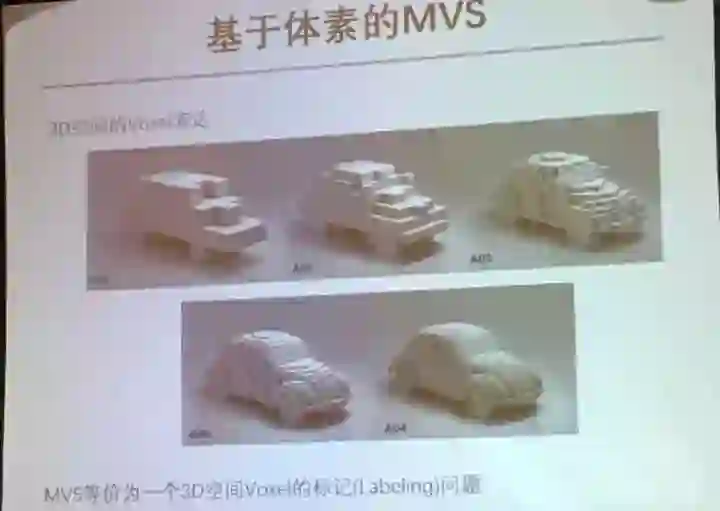

体素的表达，并且说明其MVS等价于一个3D空间Voxel的标记问题。
优化方法：用马尔科夫随机场优化。

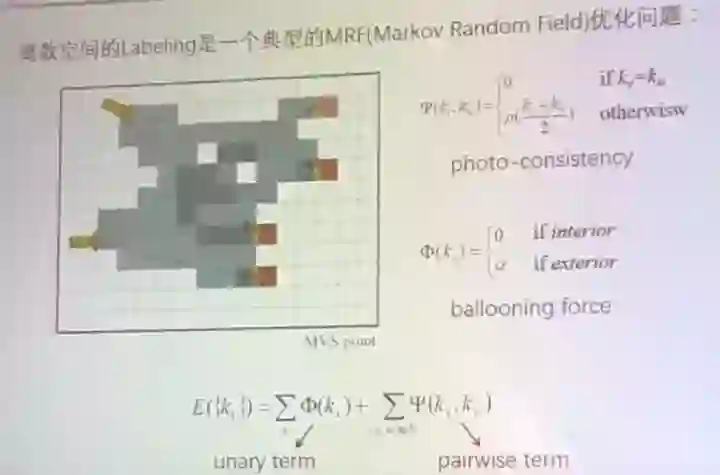

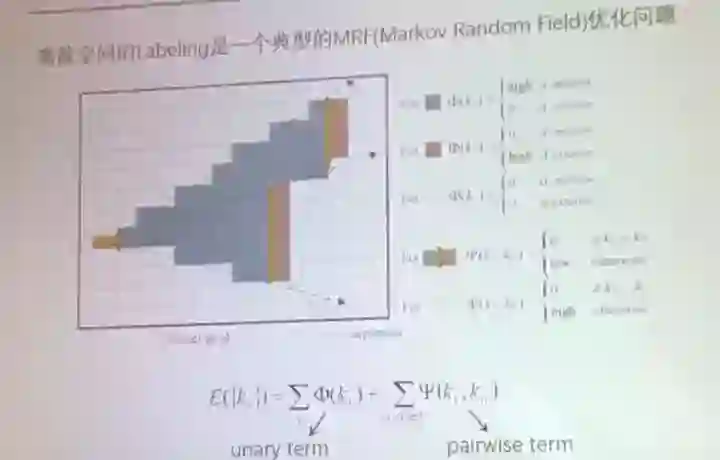

离散空间的Labeling是典型的MRF优化问题。其中的两项分别是一致性项和气球膨胀。
一致性项表达两点一致。气球膨胀表达的是强制倾向于把点分成内点。因为如果不加气球膨胀，一致性项会把点都分成外点，所以要加一个反向的力量。

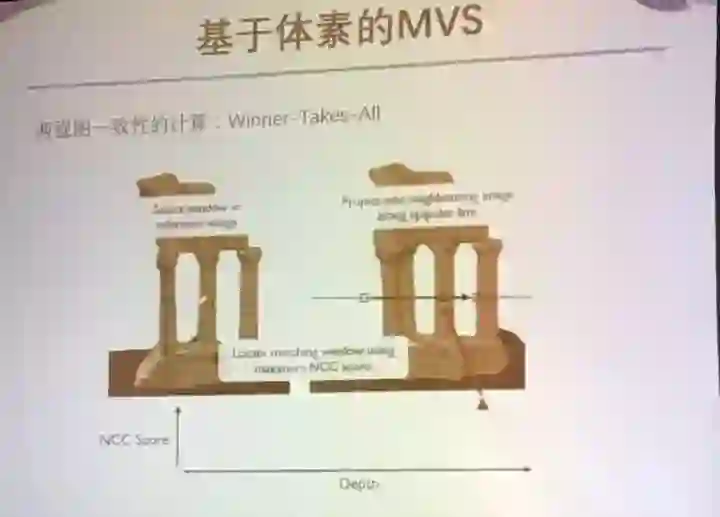

两视图一致性计算：

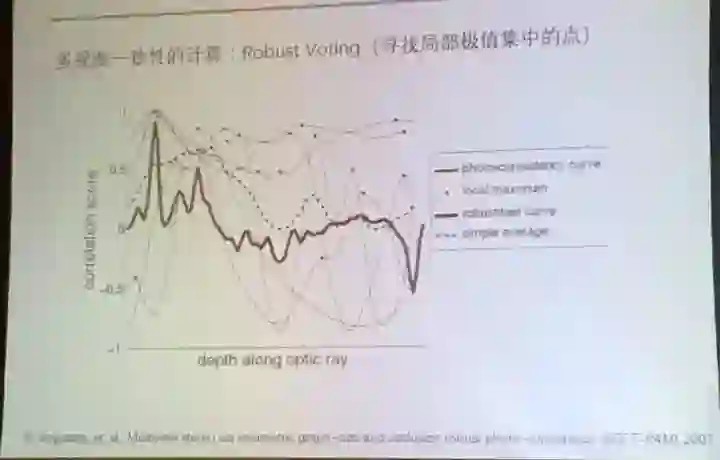

其中如何鲁棒投票寻找局部极值集中的点很重要。

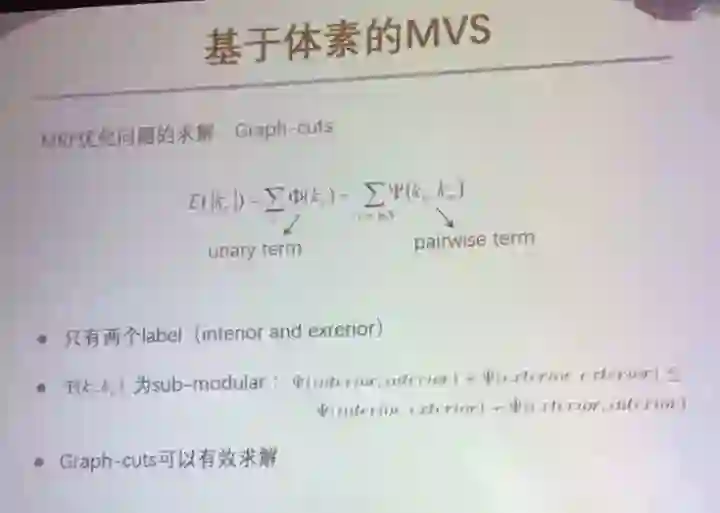

MRF优化问题求解：Graph-cuts
重建结果：

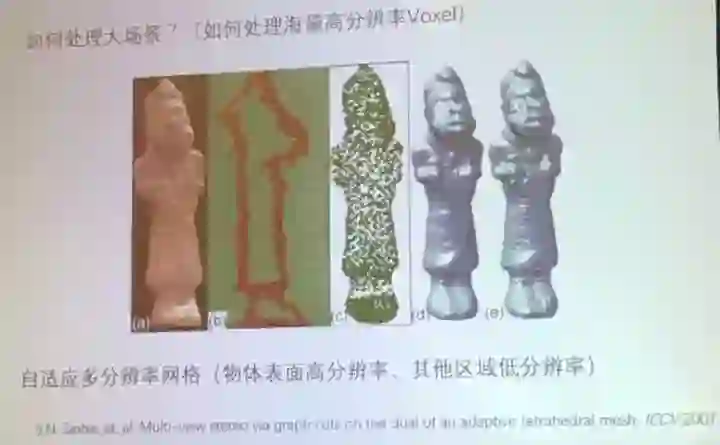

体素问题是占内存，即使很小的体素也要很大内存。于是提出以下方法，主要思路是自适应多分辨率网格，在物体表面高分辨率、其他区域低分辨率。

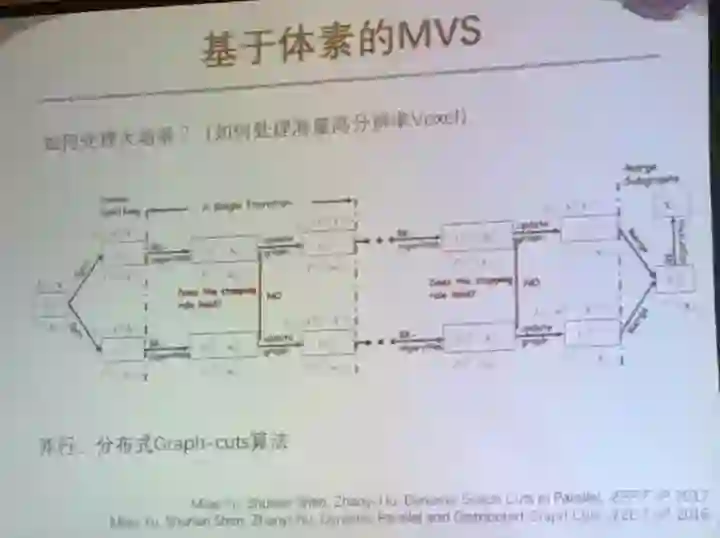

基于体素方法MVS的并行分布Graph-cuts

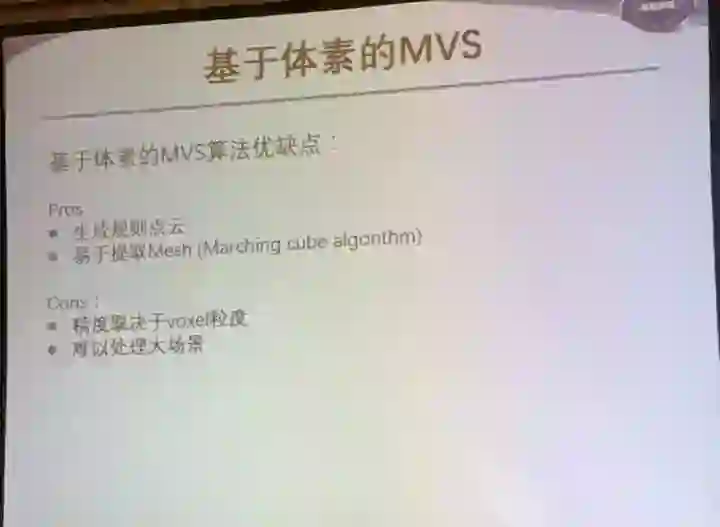

基于体素方法的优缺点：

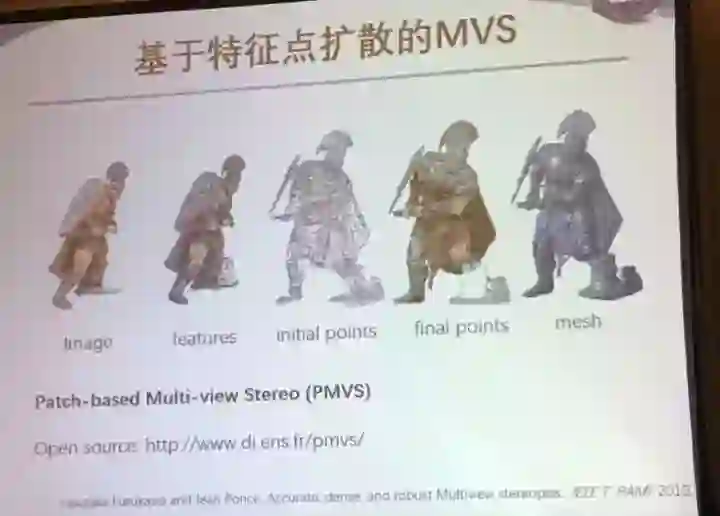

基于特征点扩散的MVS
方法顾名思义。

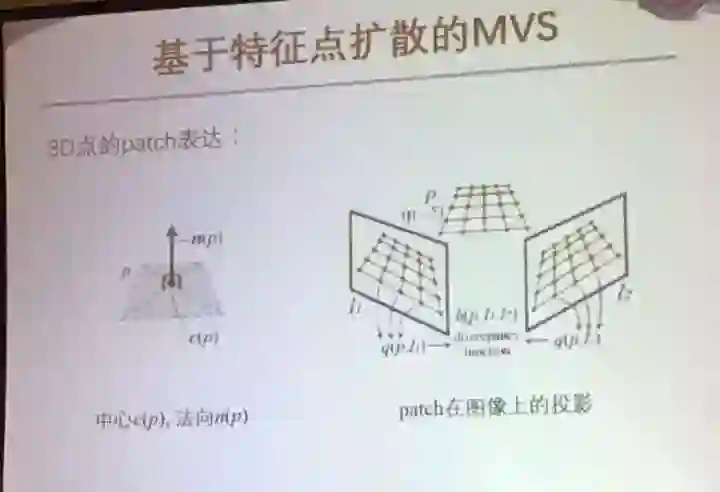

讲了3D点的Patch形式表达。patch在图像上有投影。
步骤：

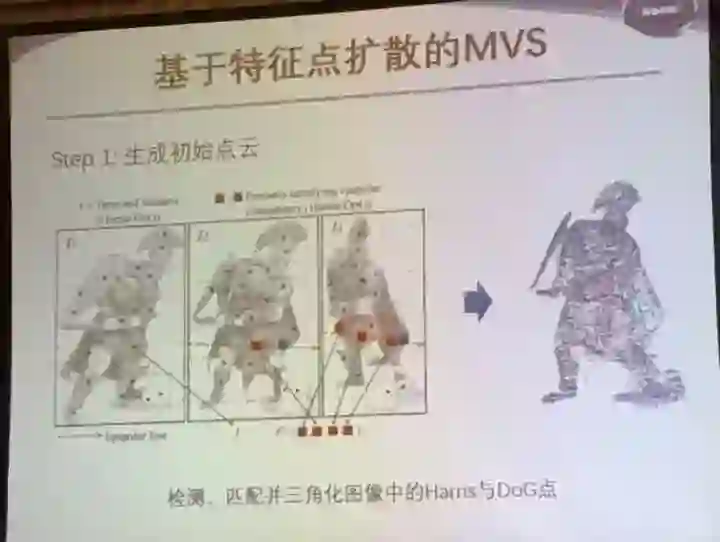

生成初始点云：检测Harris与DoG，其中Harris偏向检测外侧的角点，而DoG偏向于检测内部纹理丰富的点

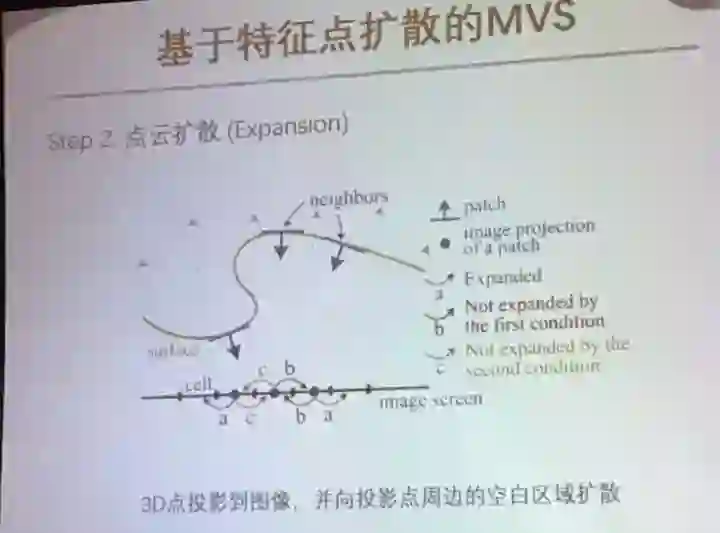

点云扩散：3D点投影到图像，并向投影点周围区域扩散

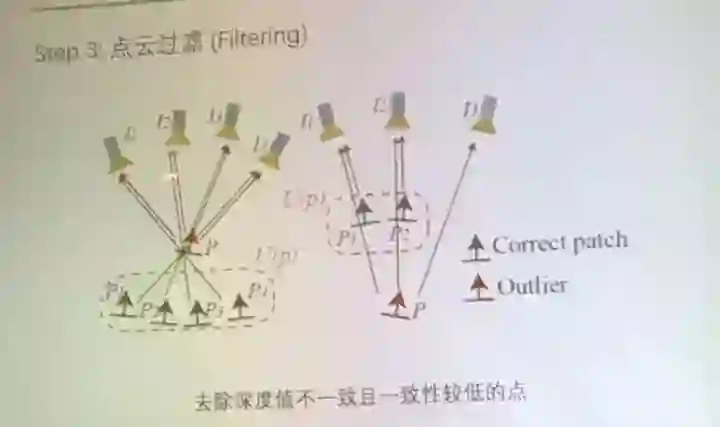

点云过滤：去除深度值不一致且一致性较低的点，意思是如果扩散的点云在其他图特征点的点云前面了，通过比较各自的一致性来剔除；如果扩散点云跑到后边去了，也比较一致性。这样就能去除深度值不一致且一致性较低的点了。
结果：

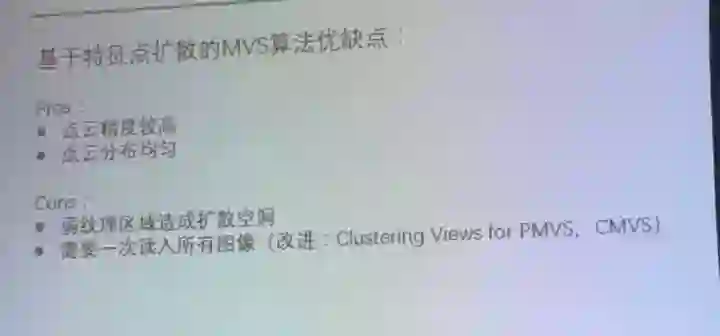

优缺点：
基于深度图融合的MVS

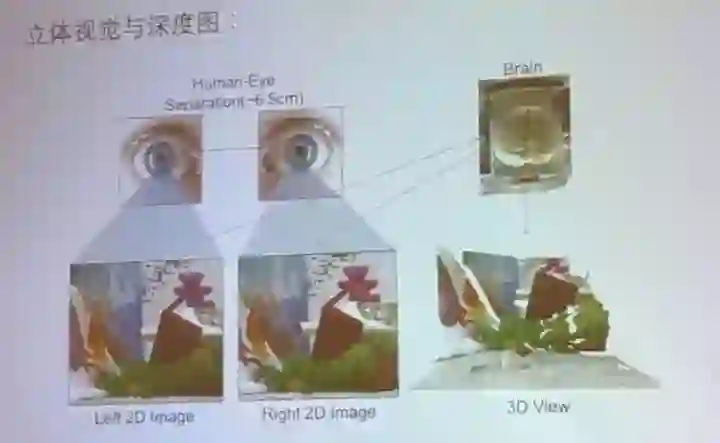

人的左右眼的立体视觉和深度图。

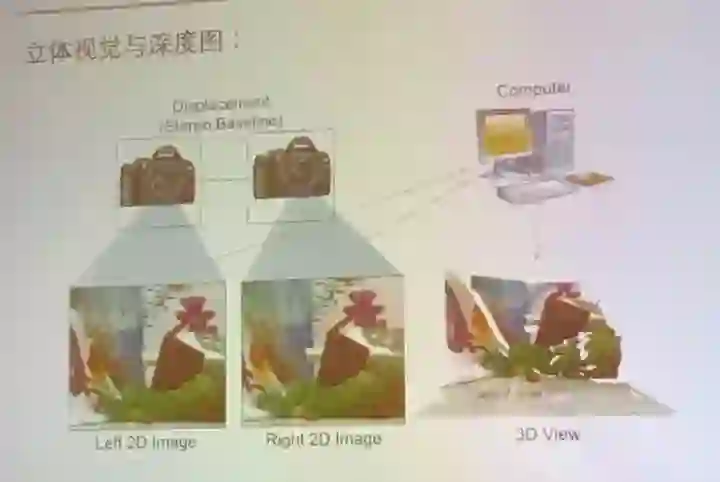

转到CV

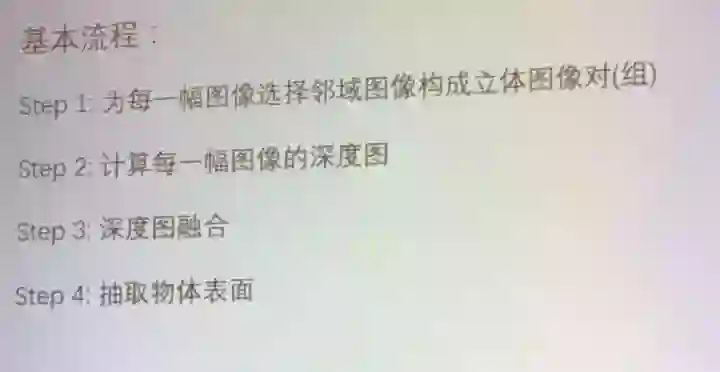

基于深度图融合的MVS方法步骤：

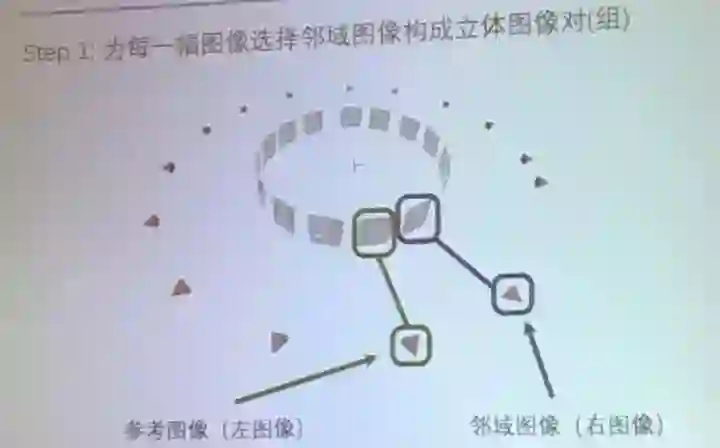

为每一幅图选择领域图像构成立体图像组：关键如何选择邻域图像组

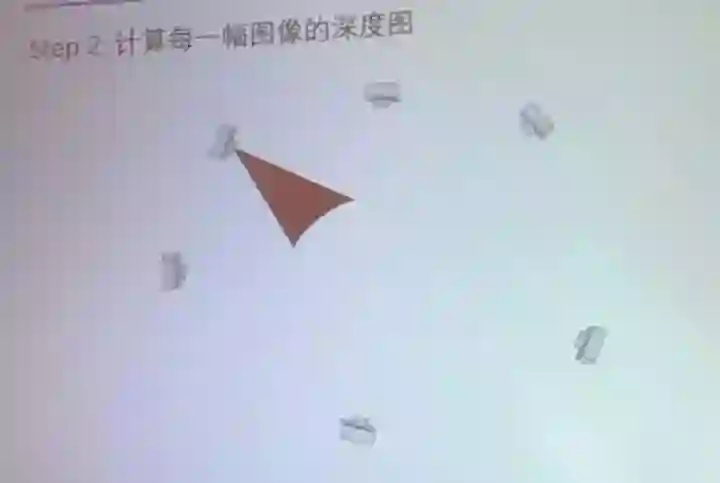

计算每一幅图像的深度图：关键如何计算深度图

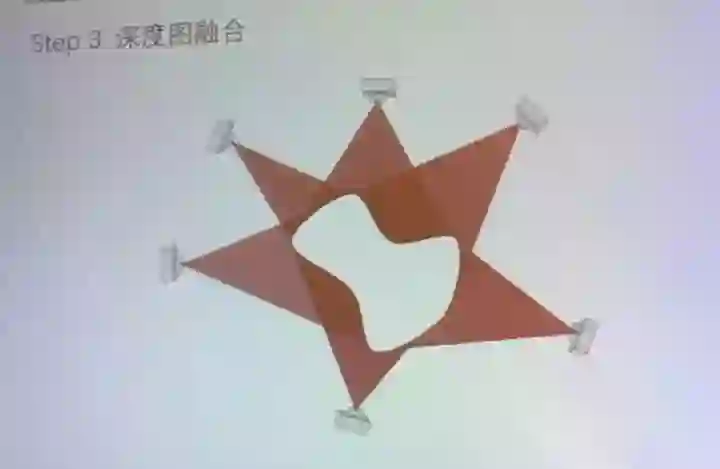

深度图融合
抽取物体表面

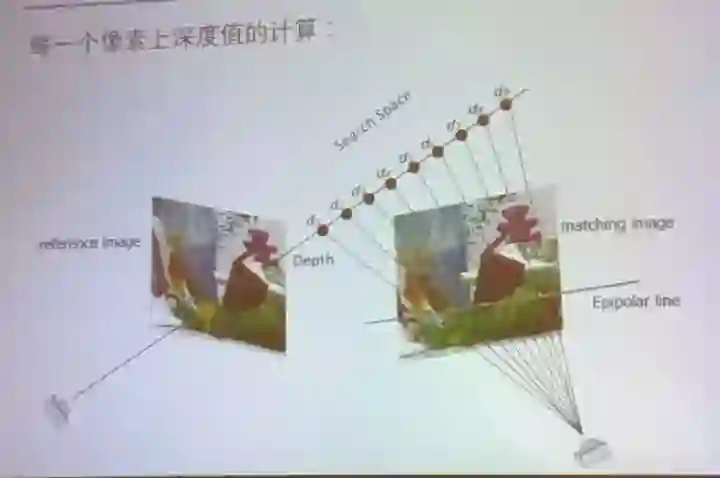

每一幅图中的深度图计算：

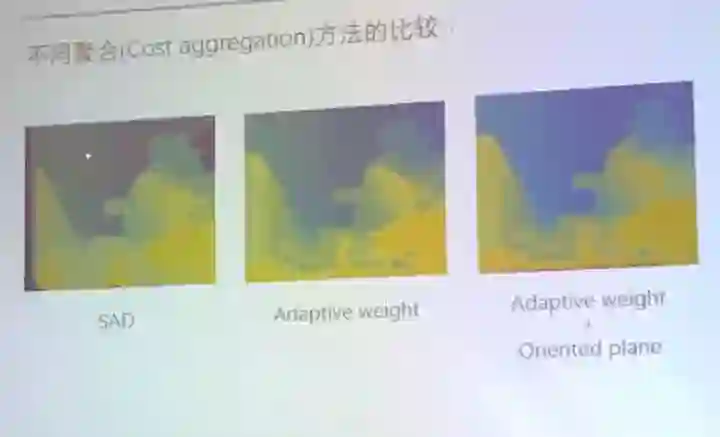

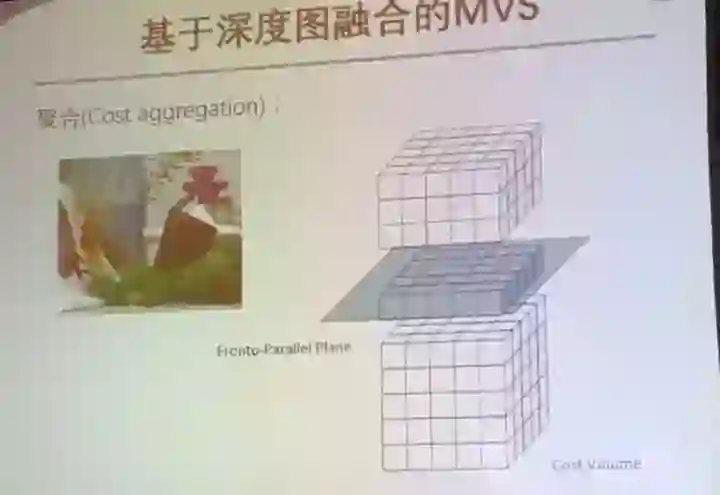

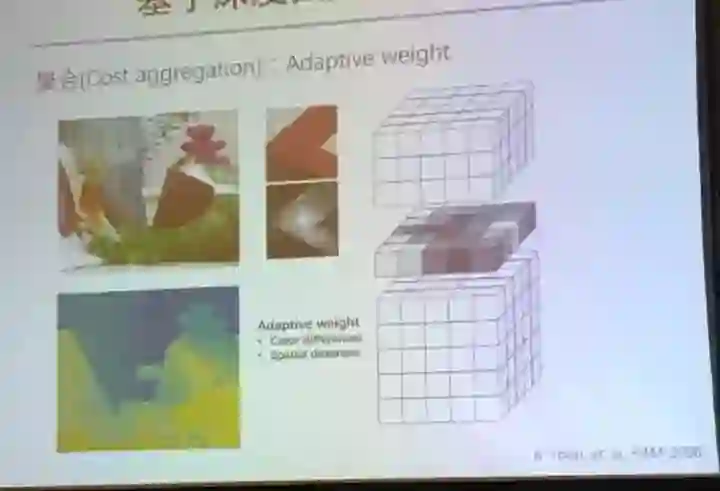

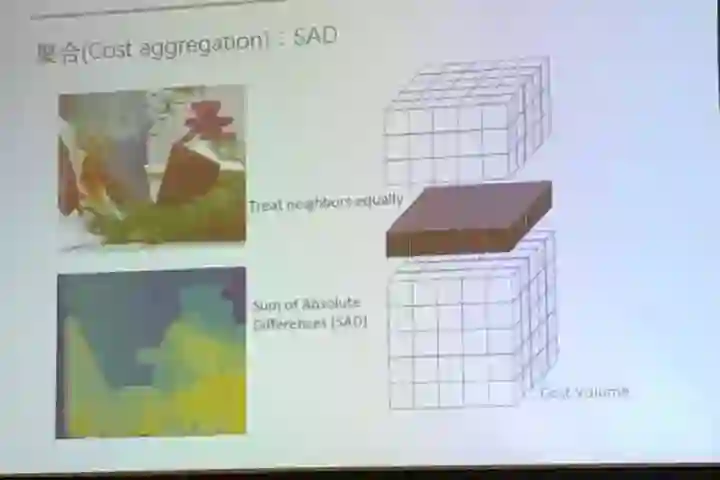

聚合：对比了SAD聚合和Adaptive weight
对比：
这里讲了Oriented plane方法，估计空间平面方向

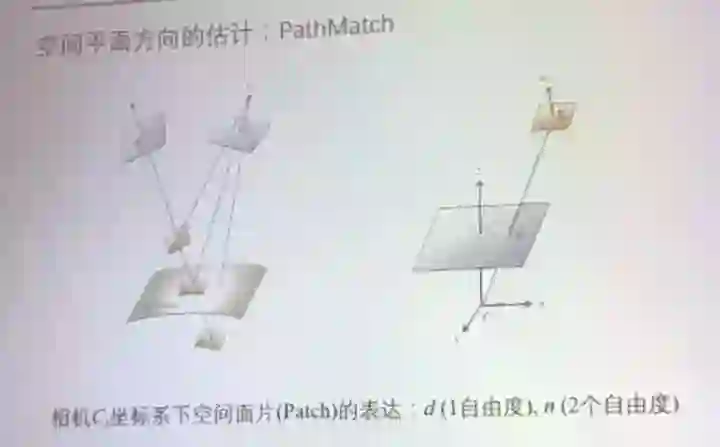

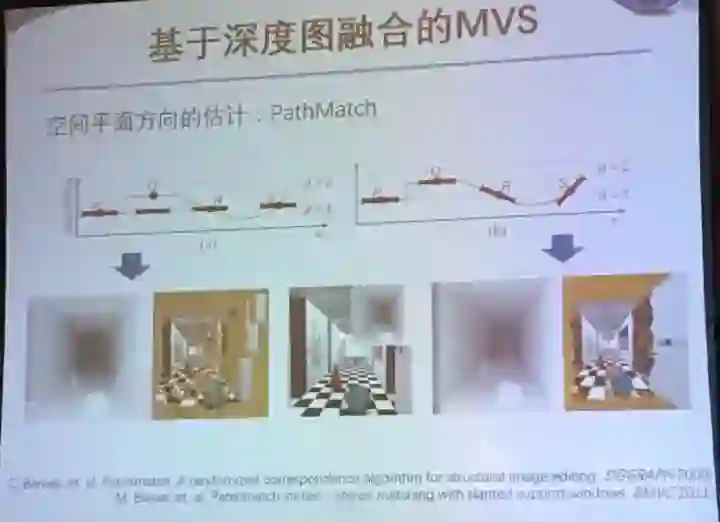

空间平面方向估计PathMatch，相机坐标系下空间面片表达为d深度的一个自由度，n法向量的两个自由度。

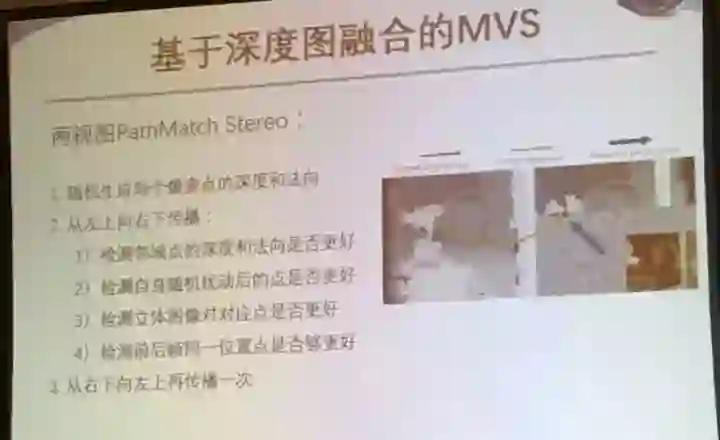

接着讲了两视图PathMatch Stereo，先随机申城像素深度和法向量，然后传播。
主要用了随机的思想，检测领域点的深度和法向量，检测加了扰动之后的点，检测立体图像对对应点是否更好，检测前后帧同一位置是否更好。反复几次。
这种方法是基于大数定律的。

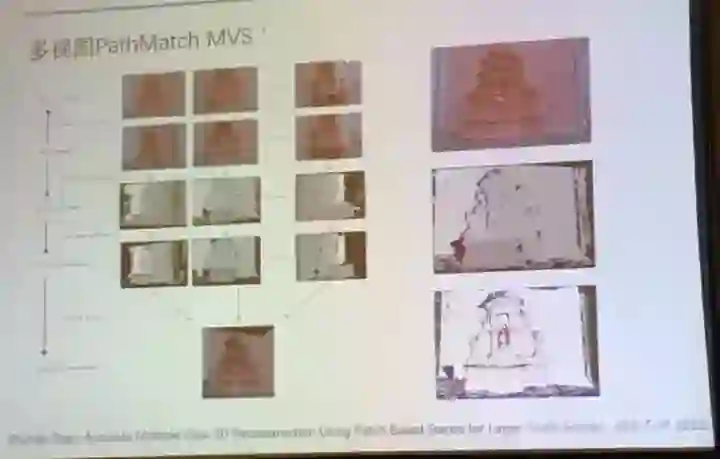

多视图PathMatch MVS:

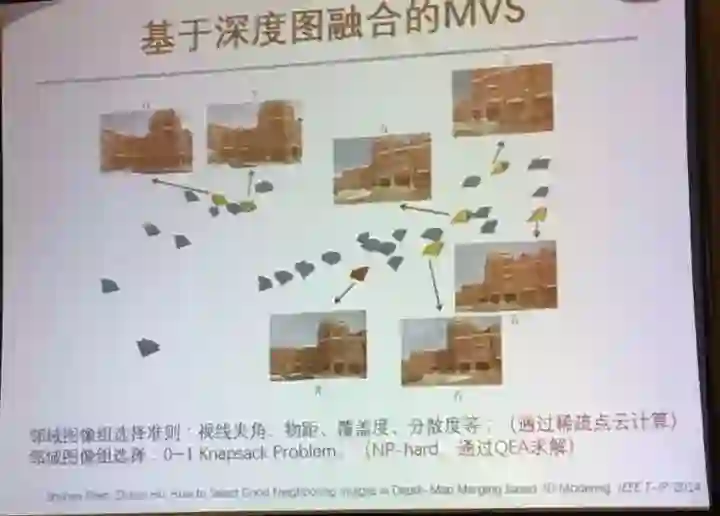

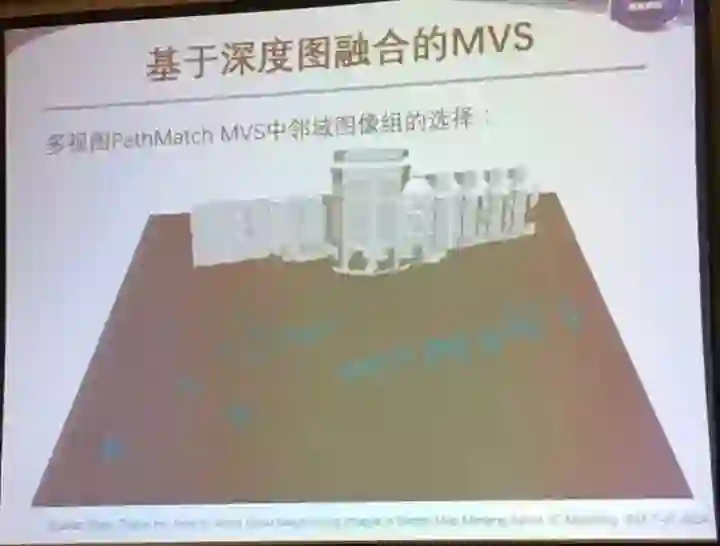

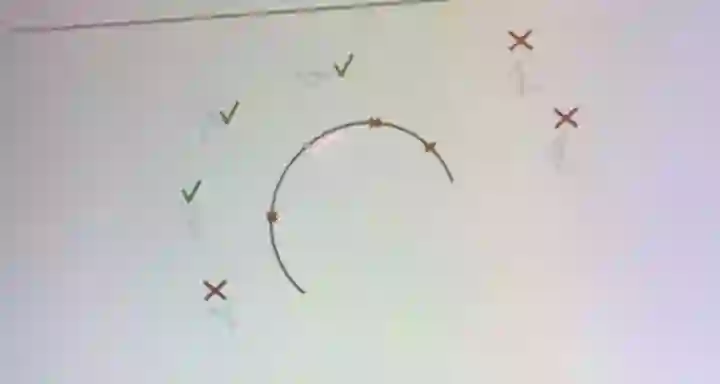

多视图PathMatch中领域图像组的选择：视线夹角、物距、覆盖度、分散度等。主要通过稀疏点云计算。领域图像组选择是一个NP-hard问题。

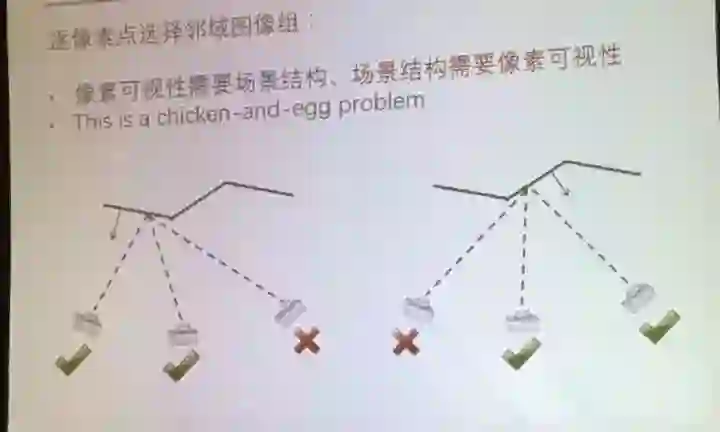

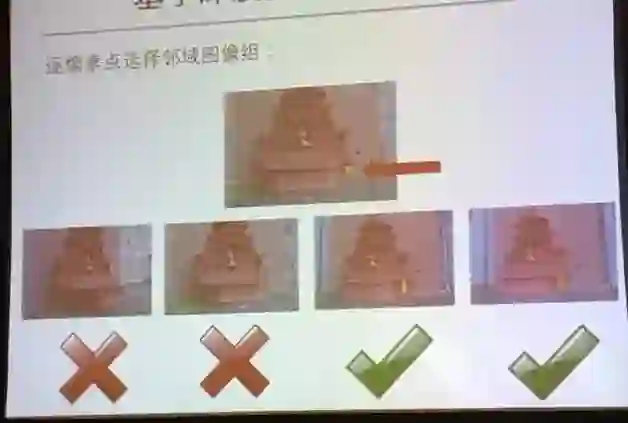

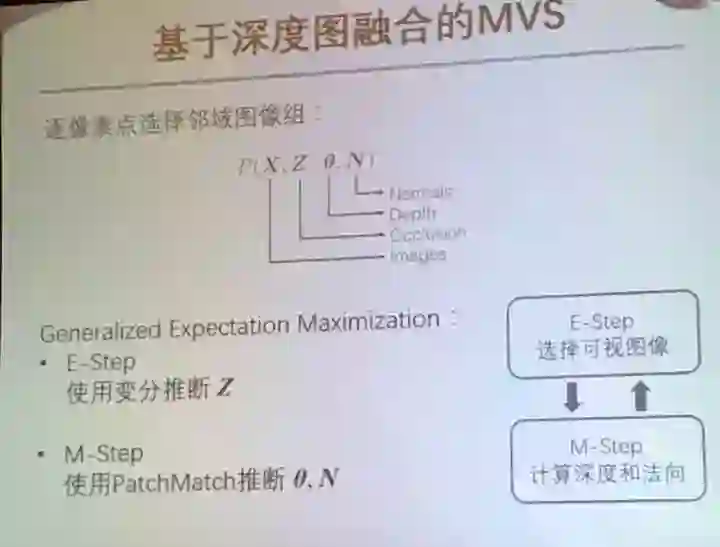

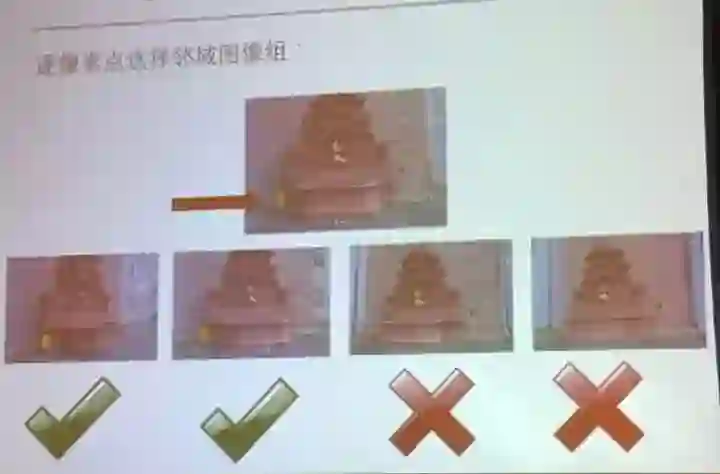

逐像素点领域选择：
通过EM算法来做逐像素点选择领域图像组（最大化后验概率）

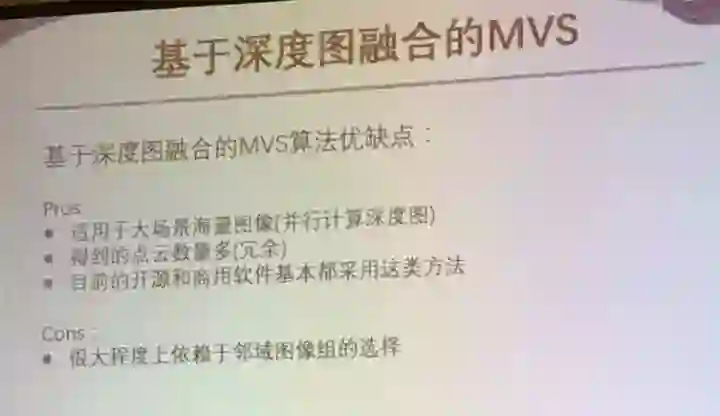

基于深度图融合的MVS优缺点：

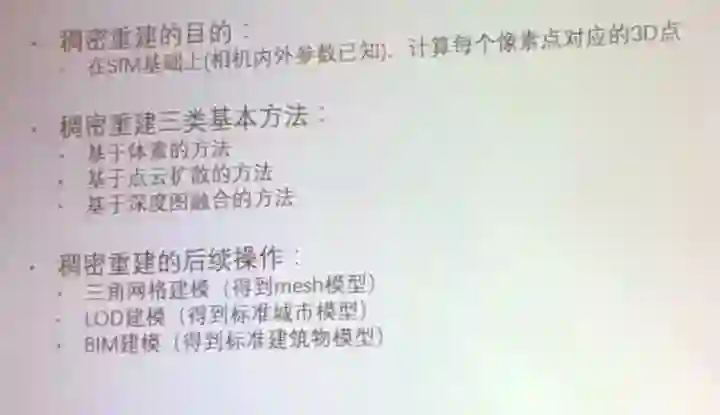

稠密重建总结
4.资源

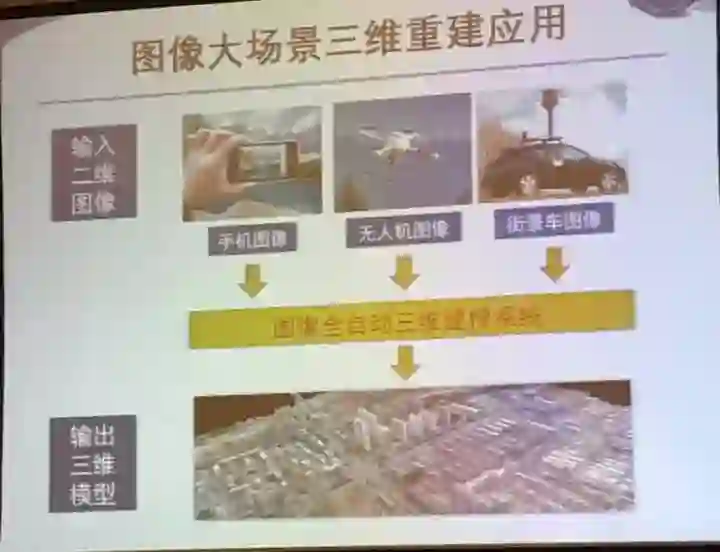

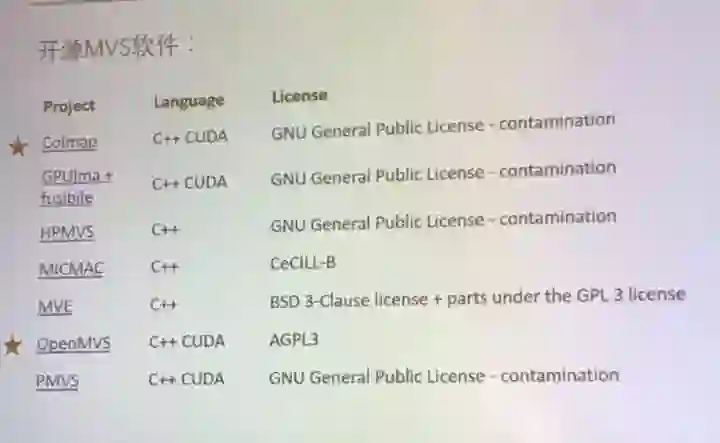

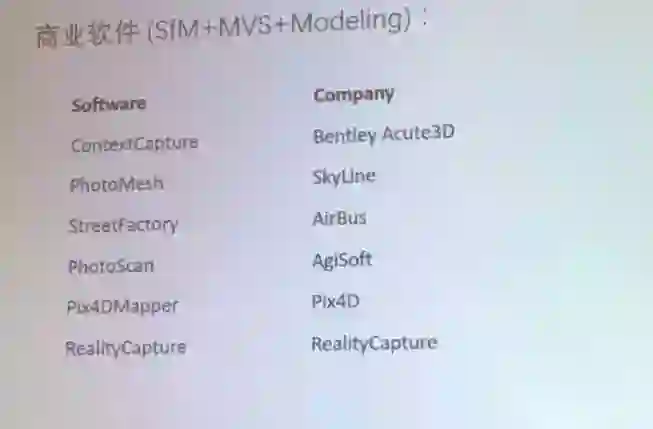

主要是算法、数据集和应用
AI科技评论编辑整理
