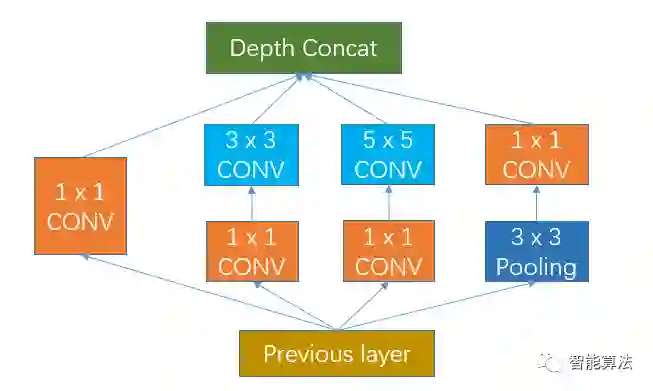

我们知道在CNN网络中，会有各种size的卷积层，比如常见的3x3,5x5等，卷积操作是卷积核在图像上滑动相乘求和的过程，起到对图像进行过滤特征提取的功能。但是我们也会遇见1x1的卷积层，比如在GoogleNet中的Inception模块，如下图：

我们看到上图中有4个1x1的卷积，那么他们起着什么作用呢？为什么要这样做呢？

设计思路：考虑到有些物体比较大，有些物体比较小，所以用不同size的卷积核进行特征提取。其实最简单的可以看做是全连接，它的计算方式跟全连接是一样的。

1x1卷积作用

增加非线性

1x1的卷积核的卷积过程相当于全链接层的计算过程，并且还加入了非线性激活函数，从而可以增加网络的非线性，使得网络可以表达更加复杂的特征。

特征降维

通过控制卷积核的数量达到通道数大小的放缩。特征降维带来的好处是可以减少参数和减少计算量。

降维的优势

增加非线性好理解，通过控制卷积核的数量来达到通道数的缩放也好理解，那么怎么减少计算量和减少参数呢？我们从一个实例来看：假如前一层输入大小为28 x 28 x 192，输出大小为28 x 28 x 32，如下：

减少计算量：

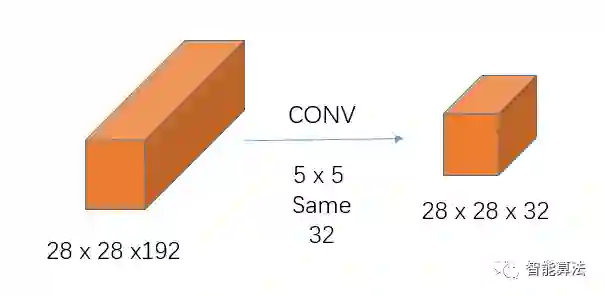

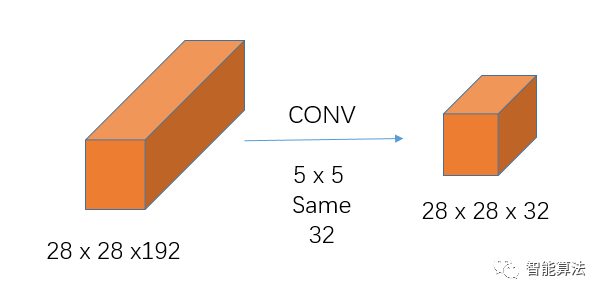

不引入1x1卷积的卷积操作如下：

上图计算量为：

28 x 28 x 192 x 5 x 5 x 32 = 120,422,400次

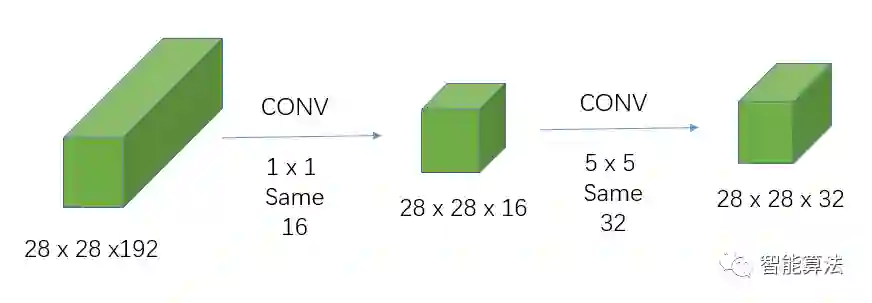

引入1x1卷积的卷积操作：

引入1x1卷积后的计算量为：

28 x 28 x 192 x 1 x 1 x 16 + 28 x 28 x 16 x 5 x 5 x 32 = 12,443,648次

从上面计算可以看出，相同的输入，相同的输出，引入1x1卷积后的计算量大约

是不引入的1/10。

减少权重个数

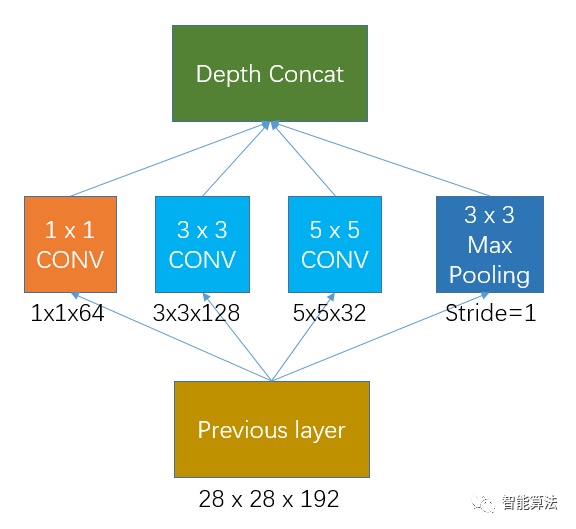

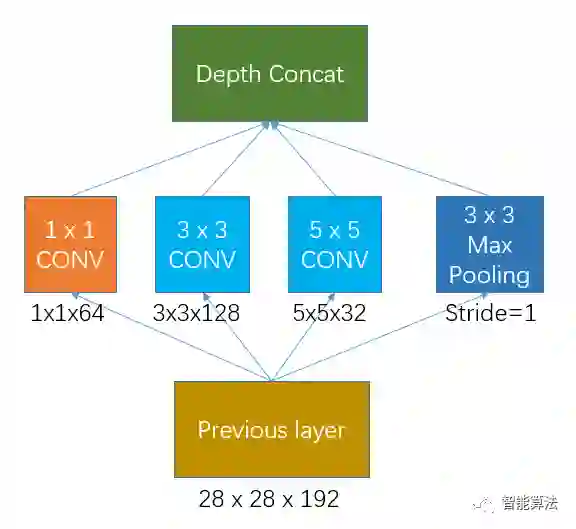

Inception的初始版本就是没有加入1x1卷积的网络，如下图：

假如previous layer的大小为28x28x192，那么上面网络的权重个数为：

1 x 1 x 192 x 64 + 3 x 3 x 192 x 128 + 5 x 5 x 192 x 32 = 387072个

其输出的特征图大小为：

28 x 28 x 64 + 28 x 28 x 128 + 28 x 28 x 32 + 28 x 28 x 192 = 28 x 28 x 416

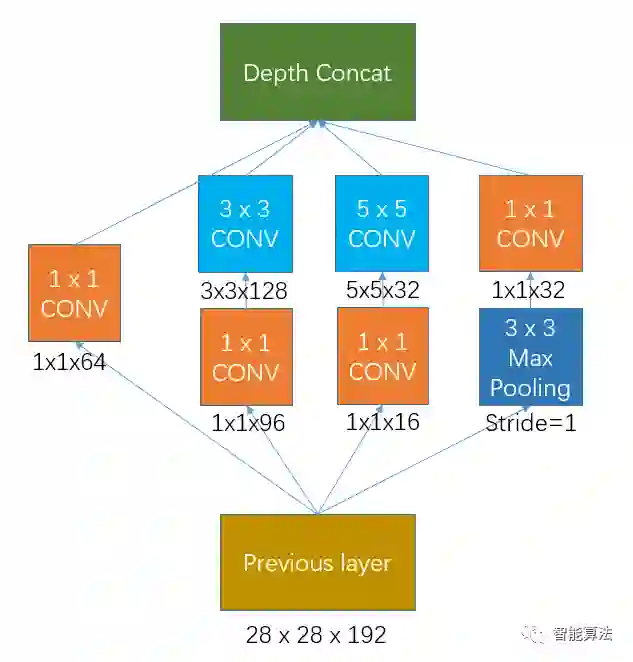

加入1x1卷积的Inception网络如下图，那么该网络的权重参数是多少呢？

如果previous layer的大小为28x28x192，那么上面网络的权重个数为：

1 x 1 x 192 x 64 + (1 x 1 x 192 x 96 + 3 x 3 x 96 x 128) + (1 x 1 x 192 x16 + 5 x 5 x 16 x 32) + 1 x 1 x 192 x 32 = 163328个

可见加上1x1卷积后，权重个数从38.7万个左右降到16.3万个左右，同时增加了网络的非线性。

其输出的特征图大小为：

28 x 28 x 64 + 28 x 28 x 128 + 28 x 28 x 32 + 28 x 28 x 32 = 28 x 28 x 256

这样，1x1卷积的增加在增加网络非线性的同时，减少了网络的计算量和权重个数。你Get到了吗？
