CNN(卷积神经网络)、RNN(循环神经网络)、DNN(深度神经网络)概念区分理解

2018 年 2 月 12 日 数据挖掘入门与实战

向AI转型的程序员都关注了这个号👇👇👇

大数据挖掘DT数据分析公众号： datadw

1、相关知识

从广义上来说，NN（或是更美的DNN）确实可以认为包含了CNN、RNN这些具体的变种形式。有很多人认为，它们并没有可比性，或是根本没必要放在一起比较。在实际应用中，所谓的深度神经网络DNN，往往融合了多种已知的结构，包括convolution layer 或是 LSTM 单元。其实，如果我们顺着神经网络技术发展的脉络，就很容易弄清这几种网络结构发明的初衷，和他们之间本质的区别。

2、神经网络发展

2.1 感知机

神经网络技术起源于上世纪五、六十年代，当时叫感知机（perceptron），拥有输入层、输出层和一个隐含层。输入的特征向量通过隐含层变换达到输出层，在输出层得到分类结果。早期感知机的推动者是Rosenblatt。但是，Rosenblatt的单层感知机有一个严重得不能再严重的问题，对于计算稍微复杂的函数其计算力显得无能为力。

2.2 多层感知机的出现

随着数学的发展，这个缺点直到上世纪八十年代才被Rumelhart、Williams、Hinton、LeCun等人发明的多层感知机（multilayer perceptron)克服。多层感知机，顾名思义，就是有多个隐含层的感知机。我们看一下多层感知机的结构：

图1 ：多层感知机（神经网络）

多层感知机可以摆脱早期离散传输函数的束缚，使用sigmoid或tanh等连续函数模拟神经元对激励的响应，在训练算法上则使用Werbos发明的反向传播BP算法。对，这就是我们现在所说的神经网络( NN)！多层感知机解决了之前无法模拟异或逻辑的缺陷，同时更多的层数也让网络更能够刻画现实世界中的复杂情形。多层感知机给我们带来的启示是，神经网络的层数直接决定了它对现实的刻画能力——利用每层更少的神经元拟合更加复杂的函数。

即便大牛们早就预料到神经网络需要变得更深，但是有一个梦魇总是萦绕左右。随着神经网络层数的加深，优化函数越来越容易陷入局部最优解，并且这个“陷阱”越来越偏离真正的全局最优。利用有限数据训练的深层网络，性能还不如较浅层网络。同时，另一个不可忽略的问题是随着网络层数增加，“梯度消失”现象更加严重。具体来说，我们常常使用 sigmoid 作为神经元的输入输出函数。对于幅度为1的信号，在BP反向传播梯度时，每传递一层，梯度衰减为原来的0.25。层数一多，梯度指数衰减后低层基本上接受不到有效的训练信号。

2.3 （DNN）神经网络“具有深度”

2006年，Hinton利用预训练方法缓解了局部最优解问题，将隐含层推动到了7层(参考论文：Hinton G E, Salakhutdinov R R. Reducing the Dimensionality of Data with Neural Networks[J]. Science, 2006, 313(5786):504-507.)，神经网络真正意义上有了“深度”，由此揭开了深度学习的热潮。这里的“深度”并没有固定的定义——在语音识别中4层网络就能够被认为是“较深的”，而在图像识别中20层以上的网络屡见不鲜。为了克服梯度消失，ReLU、maxout等传输函数代替了 sigmoid，形成了如今 DNN 的基本形式。单从结构上来说，全连接的DNN和上图的多层感知机是没有任何区别的。值得一提的是，今年出现的高速公路网络（highway network）和深度残差学习（deep residual learning）进一步避免了梯度弥散问题，网络层数达到了前所未有的一百多层（深度残差学习：152层，具体去看何恺明大神的paper）！

2.4 CNN（卷积神经网络）的出现

如图1所示，我们看到全连接DNN的结构里下层神经元和所有上层神经元都能够形成连接，带来的潜在问题是参数数量的膨胀。假设输入的是一幅像素为1K*1K的图像，隐含层有1M个节点，光这一层就有10^12个权重需要训练，这不仅容易过拟合，而且极容易陷入局部最优。另外，图像中有固有的局部模式（比如轮廓、边界，人的眼睛、鼻子、嘴等）可以利用，显然应该将图像处理中的概念和神经网络技术相结合。此时我们可以祭出题主所说的卷积神经网络CNN。对于CNN来说，并不是所有上下层神经元都能直接相连，而是通过“卷积核”作为中介。同一个卷积核在所有图像内是共享的，图像通过卷积操作后仍然保留原先的位置关系。卷积层之间的卷积传输的示意图如下：

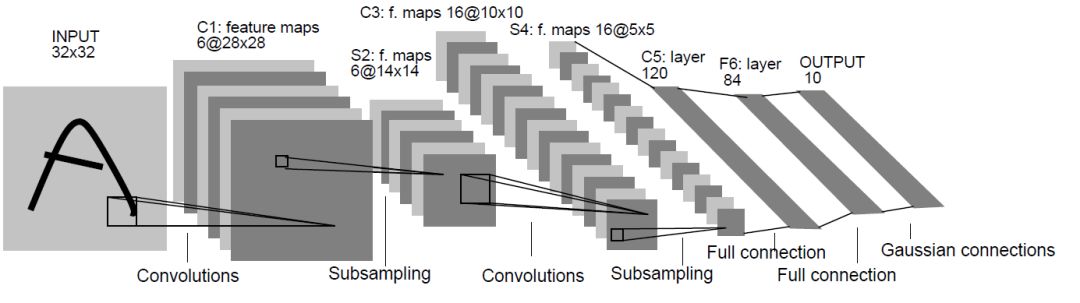

图2：LeNet-5

通过一个例子简单说明卷积神经网络的结构。假设我们需要识别一幅彩色图像，这幅图像具有四个通道 ARGB （透明度和红绿蓝，对应了四幅相同大小的图像），假设卷积核大小为 3∗3 共使用100个卷积核 w1到 w100（从直觉来看，每个卷积核应该学习到不同的结构特征）。用 w1在ARGB图像上进行卷积操作，可以得到隐含层的第一幅图像；这幅隐含层图像左上角第一个像素是四幅输入图像左上角 3∗3 区域内像素的加权求和，以此类推。同理，算上其他卷积核，隐含层对应100幅“图像”。每幅图像对是对原始图像中不同特征的响应。按照这样的结构继续传递下去。 CNN中还有 max-pooling 等操作进一步提高鲁棒性。

本文来自微信公众号 datadw 【大数据挖掘DT数据分析

我们注意到，对于图像，如果没有卷积操作，学习的参数量是灾难级的。CNN之所以用于图像识别，正是由于CNN模型限制了参数的个数并挖掘了局部结构的这个特点。顺着同样的思路，利用语音语谱结构中的局部信息，CNN照样能应用在语音识别中。在普通的全连接网络或CNN中，每层神经元的信号只能向上一层传播，样本的处理在各个时刻独立，因此又被成为前向神经网络(Feed-forward Neural Networks)。

2.5 RNN（循环神经网络）的出现

全连接的DNN还存在着另一个问题——无法对时间序列上的变化进行建模。然而，样本出现的时间顺序对于自然语言处理、语音识别、手写体识别等应用非常重要。对了适应这种需求，就出现了另一种神经网络结构——循环神经网络RNN。而在RNN中，神经元的输出可以在下一个时间戳直接作用到自身，即第i层神经元在m时刻的输入，除了（i−1）层神经元在该时刻的输出外，还包括其自身在（m−1）时刻的输出。

RNN可以看成一个在时间上传递的神经网络，它的深度是时间的长度！正如我们上面所说，“梯度消失”现象又要出现了，只不过这次发生在时间轴上。对于 t时刻来说，它产生的梯度在时间轴上向历史传播几层之后就消失了，根本就无法影响太遥远的过去。因此，之前说“所有历史”共同作用只是理想的情况，在实际中，这种影响也就只能维持若干个时间戳。为了解决时间上的梯度消失，机器学习领域发展出了长短时记忆单元 LSTM，通过门的开关实现时间上记忆功能，并防止梯度消失

3 结束语

事实上，不论是那种网络，他们在实际应用中常常都混合着使用，比如CNN和RNN在上层输出之前往往会接上全连接层，很难说某个网络到底属于哪个类别。不难想象随着深度学习热度的延续，更灵活的组合方式、更多的网络结构将被发展出来。尽管看起来千变万化，但研究者们的出发点肯定都是为了解决特定的问题。对于想进行这方面的研究的朋友，不妨仔细分析一下这些结构各自的特点以及它们达成目标的手段。入门的话可以参考：
ufldl 教程:http://ufldl.stanford.edu/wiki/index.php/UFLDL%E6%95%99%E7%A8%8B
