干货 | 深度详解ResNet及其六大变体

编译 | 图普科技

本文由图普科技工程师编译自《An Overview of ResNet and its Variants》。

从AlexNet[1]在2012年的LSVRC分类大赛中取得胜利之后，“深度残差网络[2]”可以称得上是近年来计算机视觉（或深度学习）领域中最具开创性的工作了。ResNet的出现使上百甚至上千层的神经网络的训练成为可能，并且训练的成果也是可圈可点的。

利用ResNet强大的表征能力，不仅是图像分类，而且很多其他计算机视觉应用（比如物体检测和面部识别）的性能都得到了极大的提升。

自从ResNet在2015年震惊学术界产业界后，许多研究界的专家人员就开始探究其背后的成功之道了，研究人员也对ResNet的结构做了很多改进。这篇文章分为两部分，在第一部分我会为那些对ResNet不熟悉的读者们重温一下这个创新型的工作，而在第二部分我则会简单介绍最近我读过的一些关于ResNet的解读及其变体的论文。



重温ResNet

根据无限逼近定理(Universal Approximation Theorem)，我们知道，只要有足够的容量，一个单层的“前馈神经网络”就已经足以表示任何函数了。但是，这个层可能会非常庞大，所以网络很容易会出现过拟合的问题。对此，学术界有一个常见的做法——让我们的网络结构不断变深。

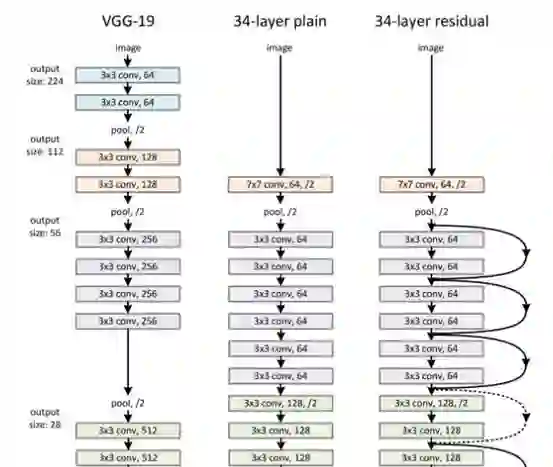

自AlexNet以来，state-of-the-art的CNN结构都在不断地变深。VGG[3]和GoogLeNet[4]分别有19个和22个卷积层，而AlexNet只有5个。

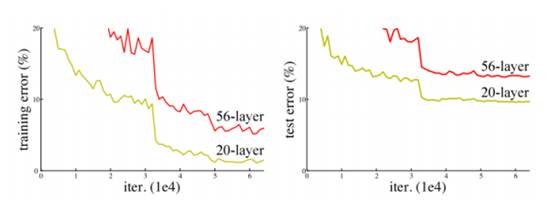

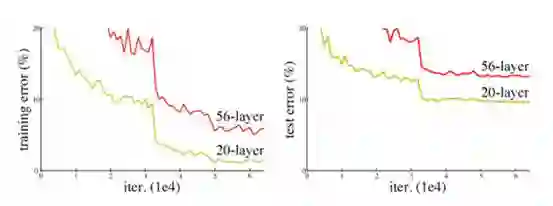

然而，我们不能通过简单地叠加层的方式来增加网络的深度。梯度消失问题的存在，使深度网络的训练变得相当困难。“梯度消失”问题指的是即当梯度在被反向传播到前面的层时，重复的相乘可能会使梯度变得无限小。因此，随着网络深度的不断增加，其性能会逐渐趋于饱和，甚至还会开始下降。

在ResNet出现之前，研究人员们发现了几个用于处理梯度消失问题的方法，比如，[4]在中间层添加辅助损失（auxiliary loss）作为额外的监督。但没有一种方法能够一次性彻底解决这一问题。

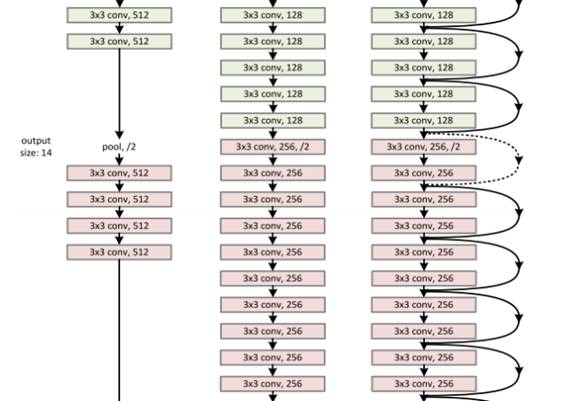

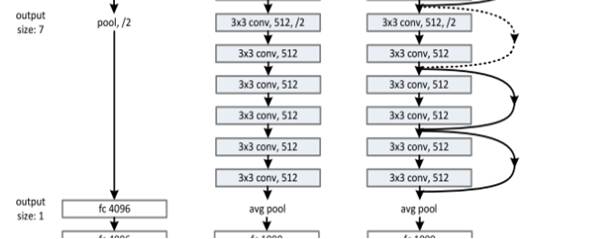

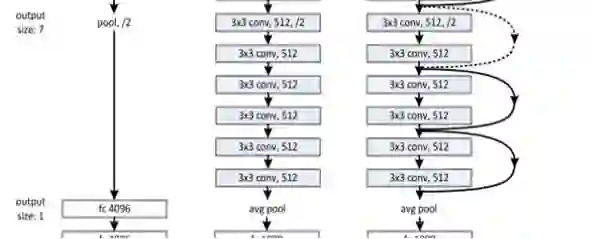

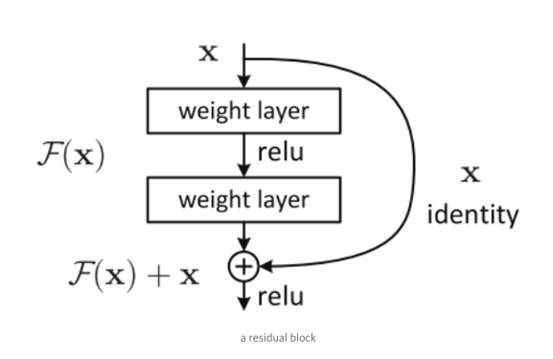

ResNet的基本思想是引入了能够跳过一层或多层的“shortcut connection”，如上图所示。

[2]的作者认为，增加网络的层不应该降低网络的性能，因为我们可以将“恒等变换(identity mapping)”简单地叠加在网络上，而且所得到的输出架构也会执行相同的操作。这就暗示了更深层的模型的训练错误率不应该高于与之对应的浅层模型。他们还作出了这样的假设：让堆叠的层适应一个残差映射，与让它们直接适应所需的底层映射相比要简单一些，上图所示的残差块能够明确地使它完成这一点。

ResNet并不是第一个利用shortcut connection的，Highway Network[5]引入了“gated shortcut connection”，其中带参数的gate控制了shortcut中可通过的信息量。类似的做法也存在于LSTM[6]单元里，在LSTM单元中也有一个forget gate来控制着流入下一阶段的信息量。因此，ResNet可以被看作是HighwayNetwork的一个特例。

然而实验结果显示，Highway Network的表现并不比ResNet要出色。这个结果似乎有些奇怪，因为Highway Network的解空间(solution space)中包含了ResNet，所以它的性能表现按理来说应该要比ResNet好的。这就表明保持这些“梯度高速路”的畅通可能比追求更大的解空间更重要。

照着这一想法，文章的作者们进一步完善了残差块，并且提出了一个残差块的pre-activation变体，梯度可以在这个变体中通过shortcut无阻碍地传播到前面的任何一层。实际上，利用[2]中的原始残差块，训练后1201层ResNet的性能比110层的ResNet的性能要差。

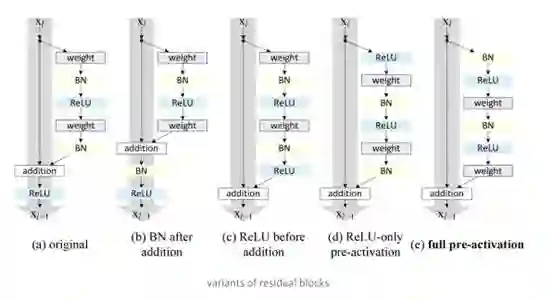

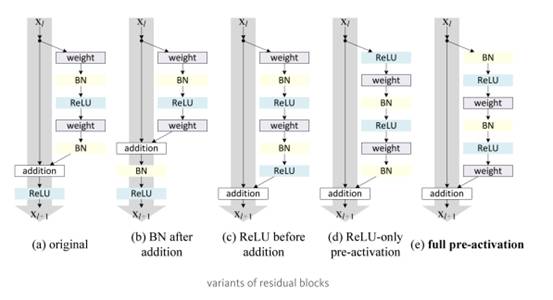

残差块的变体

[7]的作者们在其论文中通过一些实验表明，他们现在能够训练一个1001层的深度ResNet，使其性能优于跟它对应的浅层ResNet。结果证明，他们的训练成果卓有成效，也正是因为这样，ResNet才能在各种各样的计算机视觉任务中迅速成为最受欢迎的网络结构之一。



ResNet的最新变体及其新解读

随着ResNet在研究界的不断普及，关于其架构的研究也在不断深入。在接下来的内容中，我将首先介绍一些以ResNet为基础的新网络架构，然后介绍一篇论文，这篇论文通过小型网络集合的角度来解读ResNet。

ResNeXt

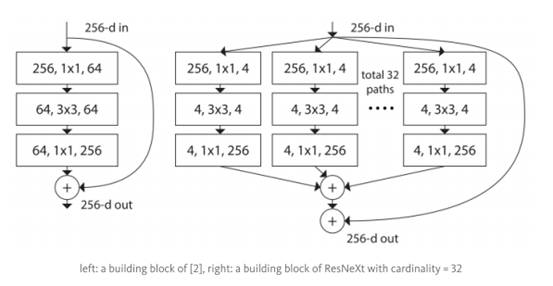

[8]的作者在文章中提出了ResNet的一种变体，代号为ResNeXt。下图是其基本构件：

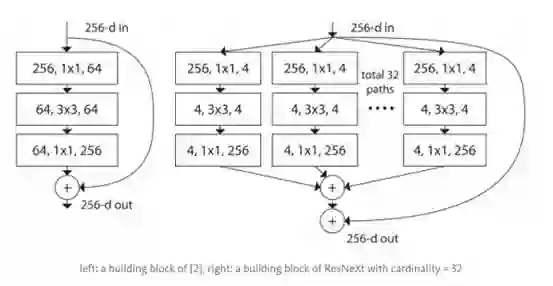

左边是[2]中所提到的残差块；右边是基数为32的ResNeXt构件

这看起来可能很熟悉，因为它跟[4]中的Inception模块非常相似。在这个变体中，不同路径输出的合并是通过相加来实现的，除此之外，它们都遵循了“分割-转换-合并”范例，而在[4]中它们却是深度串联(depth concatenated)的。另外一个区别在于，在[4]中，每一个路径互不相同，而在这个架构中，所有的路径都遵循了相同的拓扑结构。

作者们在文中引入了一个叫作“基数(cardinality)”（独立路径的数量）的超参数，提供了一种调整模型能力的新思路。实验表明，通过扩大基数值，我们能够更加高效地提升模型的表现。作者们表示，与Inception相比，这个全新的架构更容易适应新的数据集或任务，因为它只有一个简单的范例和一个超参数需要调整，而Inception需要调整很多超参数（比如每个路径卷积核的大小）。

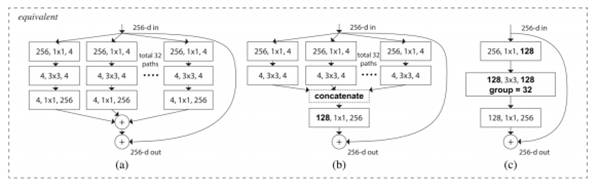

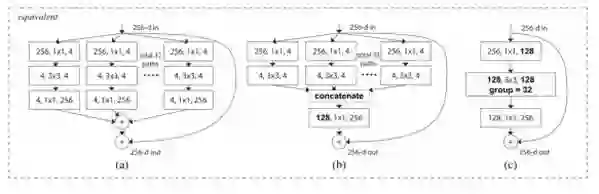

这个全新的结构有三个等价形式：

在实际中，这个“分割-转换-合并”范例通常是通过“逐点分组卷积层”实现的，这个卷积层会将它获得的feature map输入分成几组，然后分别执行正常的卷积操作；最终的输出是depth concatenated的，并且会被输入至一个1*1的卷积层中。



DenseNet

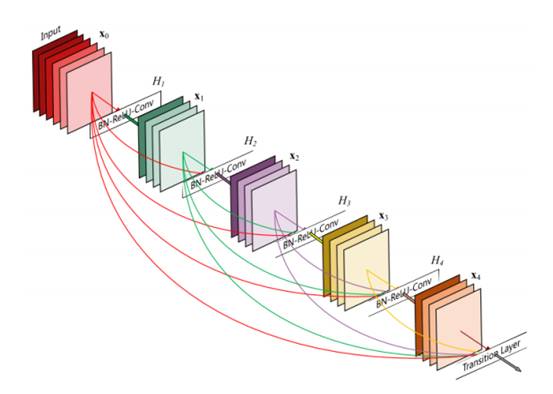

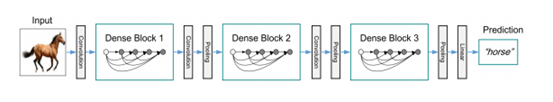

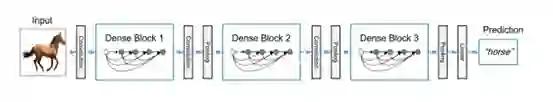

[9]的作者提出了一个叫作DenseNet的新网络结构，这个结构进一步使用了shortcut connections，将所有的层互相连接起来。在这个新架构中，每一层的输入都包含了所有较早的层的feature maps，而且它的输出被传递至每个后续层。这些feature maps通过depth concatenation在一起。

除了解决梯度消失问题，[8]的作者们还称，这个架构还支持“特征重用”，这就使得网络更加“参数高效”。其中一个简单的解读是，在[2]和[7]中，恒等变换的输出与模块的输出直接相加，如果两个层的feature maps有着完全不同的分布，那么这可能会阻碍信息的流动。因此，用depth-concatenation能够有效避免这种情况的发生，并且增加输出的多样性，进而促进特征的重新使用。

根据这种范例，我们知道第l层输入feature map的数量会有k*(l-1)+k_o个，其中的k_0是输入图像中的通道数目。作者们使用一个叫做“增长率”(k)的超参数防止网络变得过宽，他们还用了一个1*1的卷积瓶颈层在3*3卷积前减少特征映射的数量。整体架构如下表所示：

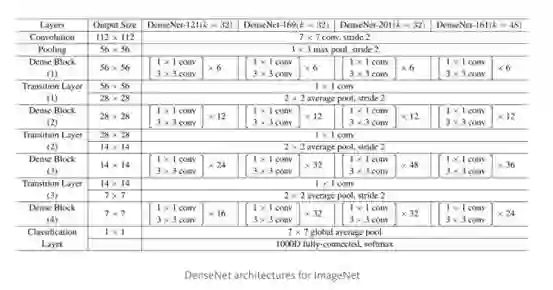

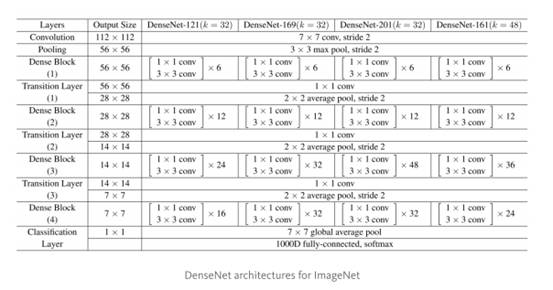

ImageNet的DenseNet架构

深度随机的神经网络

ResNet的强大性能在很多应用中已经得到了证实，尽管如此，ResNet还是有一个不可忽视的缺陷——更深层的网络通常需要进行数周的训练——因此，把它应用在实际场景下的成本非常高。为了解决这个问题，[10]的作者们引入了一个“反直觉”的方法，即在我们可以在训练过程中任意地丢弃一些层，并在测试过程中使用完整的网络。

作者们用了残差块作为他们网络的构件，因此，在训练中，如果一个特定的残差块被启用了，那么它的输入就会同时流经恒等表换shortcut（identity shortcut）和权重层；否则输入就只会流经恒等变换shortcut。在训练的过程中，每一个层都有一个“生存概率”，并且都会被任意丢弃。在测试过程中，所有的block都将保持被激活状态，而且block都将根据其在训练中的生存概率进行调整。

从形式上来看，H_l是第l个残差块的输出结果，f_l是由l第l个残差块的权重映射所决定的映射，b_l是一个Bernoulli随机变量（此变量的值只有1或0，反映出一个block是否是被激活的）。具体训练过程如下：

当b_l=1时，这个block就是一个正常的残差块；当b_l=0时，上面的公式就变成了这样：

既然我们已经知道了H_(l-1)是一个ReLU的输出结果，而且这个输出结果已经是非负的了，那么上面的方程式就会减少到只剩下一个恒等层：

如果p_l表示的是第l层在训练中的生存概率，那么在测试过程中，我们就能得到以下的方程式：

作者们将一个“线性衰减规律”应用于每一层的生存概率，他们表示，由于较早的层会提取低级特征，而这些低级特征会被后面的层所利用，所以这些层不应该频繁地被丢弃。这样，最终生成的规则就变成了这样：

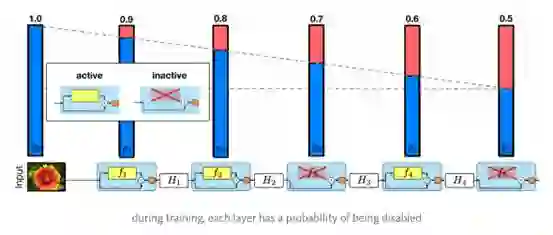

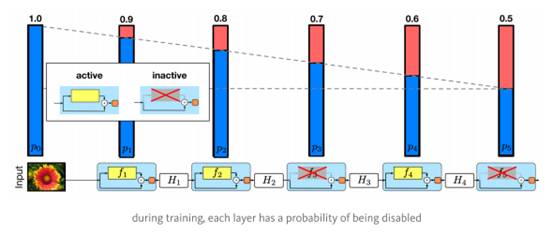

上面公式中的L表示block的总数量，因此p_L就是最后一个残差块的生存几率，这个几率在整个实验中一直都保持着0.5的水平。一定要注意的是，在这个情境中的输入被视为第一个层(l=0)，所以这个第一层永远不会被丢弃。随机深度训练的整体框架如下图所示：

与Dropout[11]类似，用任意的深度来训练一个深度网络可以看作是训练一个小型ResNet集合，两种训练的区别在于上面的方法是任意地丢弃一整个层的，而Dropout在训练中仅丢弃一个层的部分隐藏单元。

实验表明，同样是训练一个110层的ResNet，以任意深度进行训练的性能，比以固定深度进行训练的性能要好。这就意味着ResNet中的一些层（路径）可能是冗余的。

作为小型网络集合的ResNet

[10]一文的作者们提出了一个训练一个深度网络的“反直觉”方法，即在训练中任意地丢弃网络的层，并在测试中使用整个网络。Veit等人[12]介绍了一个更加“反直觉”的发现：我们可以删除经过训练后的ResNet中的部分层，同时保持相当不错的网络性能。这样一来ResNet架构就变得更加有趣了，因为在Veit等人的论文中，作者对VGG网络做了同样的操作，移除了一个VGG网络的部分层，而VGG网络的性能出现了显著的退化。

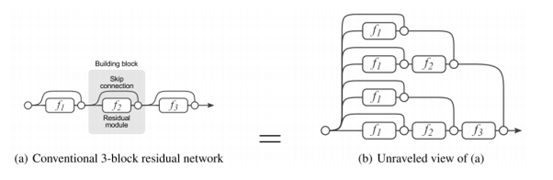

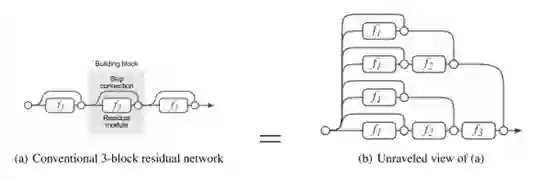

为了使训练过程更清晰易懂，Veit等人首先介绍了一个ResNet的分解图。当展开这个网络架构以后，我们就能很清楚地发现，一个有着i个残差块的ResNet架构有2**i个不同的路径（因为每一残差块会提供两个独立的路径）。

根据以上的分解图，我们就能清晰地理解为什么移除ResNet架构中的部分层不会降低其太多性能，这是因为ResNet架构有很多独立有效路径，而且大部分路径在移除了部分层之后会保持完整无损。相反，VGG网络只有一个有效路径，因此移除一个层都会对它的唯一路径的性能产生极大的影响。

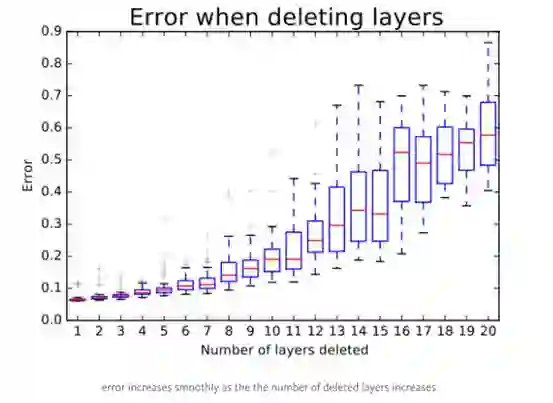

通过实验，作者们还发现了ResNet中的路径有着多模型集成的行为倾向。他们在测试时删除不同数量的层，检查网络性能与删除层的数量是否相关。结果显示，网络的表现确实有着整体聚集的倾向，具体如下图所示：

最后，作者们研究了ResNet中路径的特征：

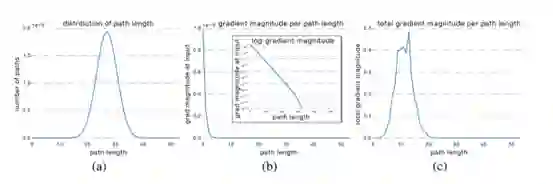

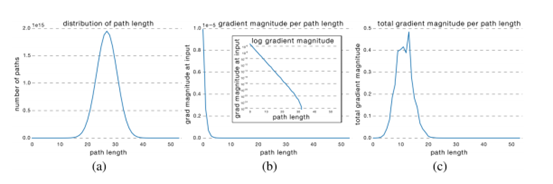

很明显，所有可能路径长度的分布都与一个Binomial分布相关，如下图的(a)所示。大部分的路径都流经了19到35个残差块。

为了得到路径长度k的梯度幅度，作者们首先向网络输入了一批数据，然后任意采样了k个残差块。当反向传递梯度时，他们仅将采样的残差块通过权重层进行传递。(b)图表示随着路径长度的增加，梯度幅度会迅速下降。

我们现在可以将每一路径长度与其期望的梯度大小相乘，看每一路径长度在训练中起到多大的作用，就像(c)图。令人惊讶的是，大多分布都来自于9到18的路径长度，但它们都只包含少量的总路径，如(a)图。这是一个非常有趣的发现，因为这暗示着ResNet无法解决过长路径的梯度消失问题，ResNet的成功实际上源自于它缩短了它的有效路径(effective path)的长度。



总结

在本文中，我重新回顾了ResNet结构，简要地介绍了隐藏在其背后的成功秘密。之后我还介绍了几篇论文，有些提出了非常有趣的ResNet变体，有些对ResNet作了非常具有洞察力的解读。我希望这篇文章能够帮助你理解这项开创性的工作。

本文中的所有数据均来自参考文献。

参考文献

[1].A. Krizhevsky, I. Sutskever, and G. E. Hinton. Imagenet classification withdeep convolutional neural networks. In Advances in neural informationprocessing systems,pages1097–1105,2012.

[2].K. He, X. Zhang, S. Ren, and J. Sun. Deep residual learning for imagerecognition. arXiv preprint arXiv:1512.03385,2015.

[3].K. Simonyan and A. Zisserman. Very deep convolutional networks for large-scaleimage recognition. arXiv preprint arXiv:1409.1556,2014.

[4].C. Szegedy, W. Liu, Y. Jia, P. Sermanet, S. Reed, D. Anguelov, D. Erhan, V.Vanhoucke, and A. Rabinovich. Going deeper with convolutions. In Proceedings ofthe IEEE Conference on Computer Vision and Pattern Recognition,pages 1–9,2015.

[5].R. Srivastava, K. Greff and J. Schmidhuber. Training Very Deep Networks. arXivpreprint arXiv:1507.06228v2,2015.

[6].S. Hochreiter and J. Schmidhuber. Long short-term memory. Neural Comput.,9(8):1735–1780, Nov. 1997.

[7].K. He, X. Zhang, S. Ren, and J. Sun. Identity Mappings in Deep ResidualNetworks. arXiv preprint arXiv:1603.05027v3,2016.

[8].S. Xie, R. Girshick, P. Dollar, Z. Tu and K. He. Aggregated ResidualTransformations for Deep Neural Networks. arXiv preprintarXiv:1611.05431v1,2016.

[9].G. Huang, Z. Liu, K. Q. Weinberger and L. Maaten. Densely ConnectedConvolutional Networks. arXiv:1608.06993v3,2016.

[10].G. Huang, Y. Sun, Z. Liu, D. Sedra and K. Q. Weinberger. Deep Networks withStochastic Depth. arXiv:1603.09382v3,2016.

[11].N. Srivastava, G. Hinton, A. Krizhevsky, I. Sutskever and R. Salakhutdinov.Dropout: A Simple Way to Prevent Neural Networks from Overfitting. The Journalof Machine Learning Research 15(1) (2014) 1929–1958.

[12].A. Veit, M. Wilber and S. Belongie. Residual Networks Behave Like Ensembles ofRelatively Shallow Networks. arXiv:1605.06431v2,2016.
