经典双目立体匹配 算法回顾

导语：在微小飞行器、小型机器人等嵌入式系统中，如何实时获取高质量深度信息是实现环境感知、自主避障的关键问题。在体积功耗的限制下，应用场景的速度和精度要求使这个问题变得极具挑战。

论文看点

1. 本文设计了基于特征融合的双目SGM匹配算法并在GPU平台上进行了实现。

2. 利用GPU特性，对立体匹配中的各个步骤使用共享内存、SIMD及混合流水线优化以提高运行速度。

本文方法

使用沿极线方向的一维差分计算纹理信息，使用中心平均Census特征及AD特征进行代价计算，通过纹理优化的SGM算法聚合代价并获得初始视差图；然后，通过左右一致性检验检查剔除粗略视差图中的不稳定点和遮挡点，使用线性插值和中值滤波对视差图中的空洞进行填充；最后，利用GPU特性，对立体匹配中的代价计算、半全局匹配（SGM）计算、视差计算等步骤使用共享内存、单指令多数据流（SIMD）及混合流水线进行优化以提高运行速度。

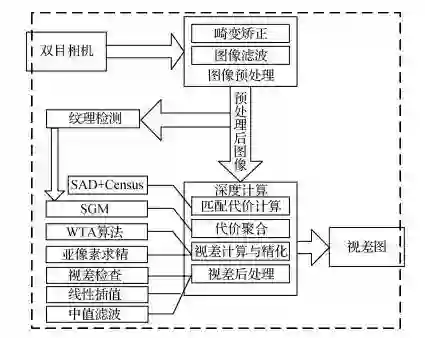

▲本文算法流程图

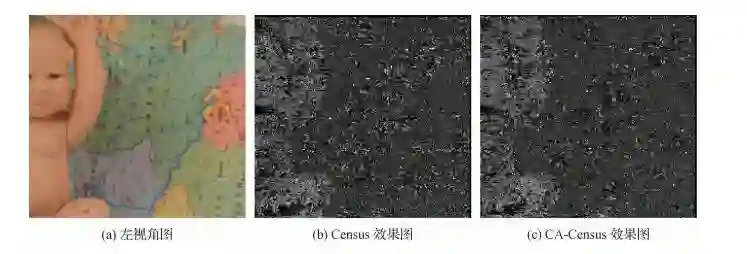

▲匹配代价计算效果对比

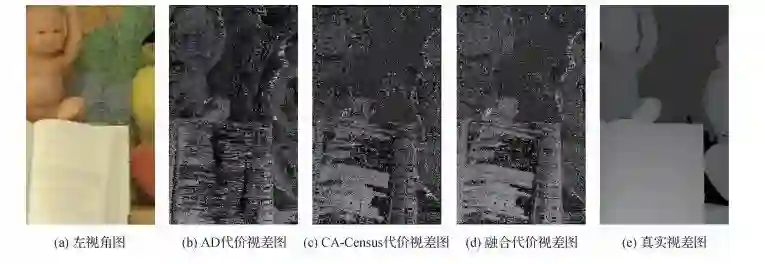

▲代价融合结果对比示意图

对于双目匹配而言，低纹理区域的匹配是性能提升的关键。使用灰度梯度作为纹理信息。对图像提取垂直方向和水平方向的梯度，可观察到纹理信息。

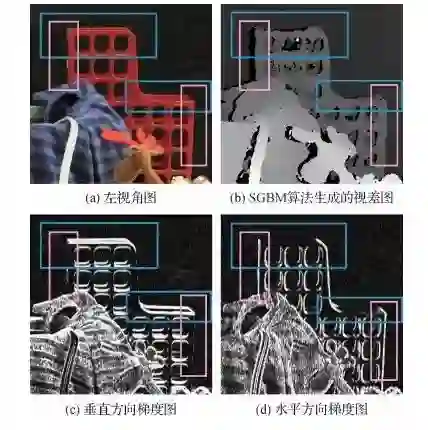

▲纹理信息示意图

实验结果

在Quarter Video Graphics Array（QVGA）分辨率的middlebury双目图像测试集中，本文提出的ADCC-TSGM算法总坏点率较Semi-Global Block Matching（SGBM）算法降低36.1%，较SGM算法降低28.3%；平均错误率较SGBM算法降低44.5%，较SGM算法降低49.9%。

GPU加速实验基于NVIDIA Jetson TK1嵌入式计算平台，在双目匹配性能不变的情况下，通过使用CUDA并行加速，可获得117倍以上加速比，即使相较于已进行SIMD及多核并行优化的SGBM，运行时间也减少了85%。

在QVGA分辨率下，GPU加速后的运行帧率可达31.8帧/s。本文算法及其CUDA加速可为嵌入式平台提供一种实时获取高质量深度信息的有效途径，可作为微小飞行器、小型机器人等设备进行环境感知、视觉定位、地图构建的基础步骤。

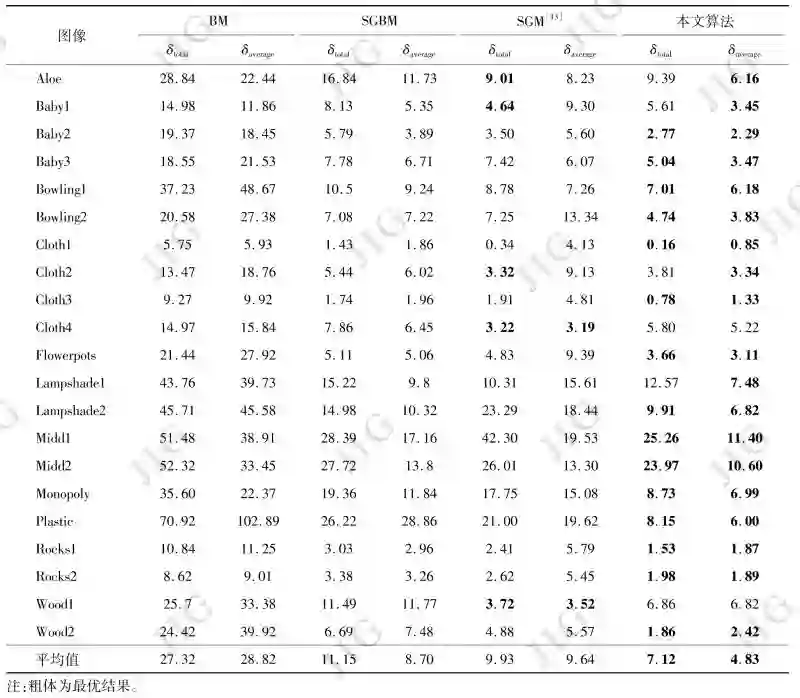

▲不同算法的总坏点率与平均错误率

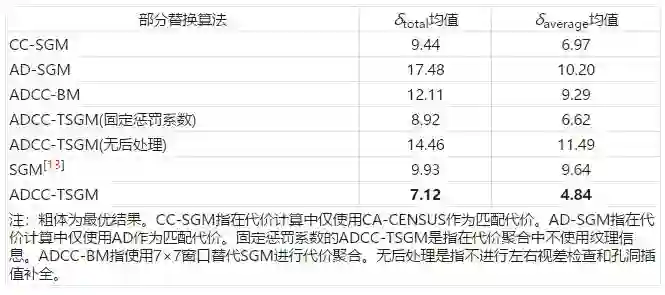

▲算法精简后的总坏点率平均值与平均错误率均值

经典回顾

双目立体匹配算法

双目立体匹配算法可分为特征匹配和稠密匹配。特征匹配使用特征点进行左右视图的像素点匹配，计算精度较高，但所得的深度信息稀疏，并不适合复杂场景。对于稠密匹配算法，Scharstein等人进行了详细分类和评价[1]，提出了现有立体匹配算法的4大模块，即匹配代价计算、代价/支持聚合、视差计算/最优化以及视差校正。一般而言，稠密匹配的双目视觉处理流程图下图所示。

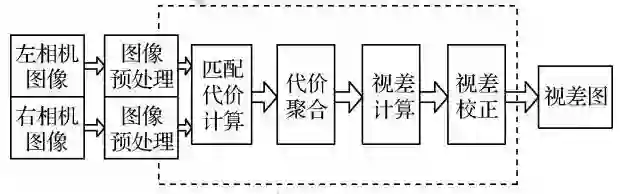

▲双目视觉处理流程图

参考文献：Scharstein D, Szeliski R. A taxonomy and evaluation of dense two-frame stereo correspondence algorithms[J]. International Journal of Computer Vision, 2002, 47(1-3): 7–42. [DOI:10.1023/A:1014573219977]
