特征金字塔网络FPN的直觉与架构

2018 年 8 月 6 日 论智

来源：Medium

编译：weakish

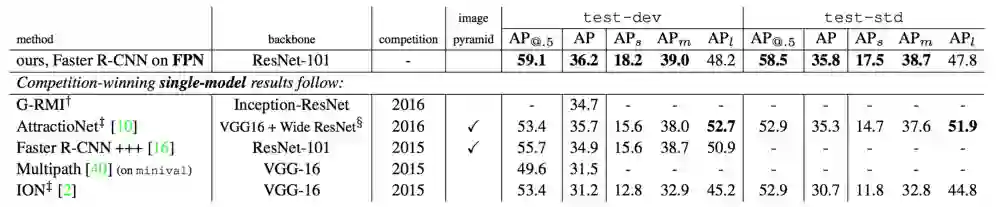

编者按：深度学习知名博主Jonathan Hui简要介绍了FPN（特征金字塔网络）的直觉、架构和表现。

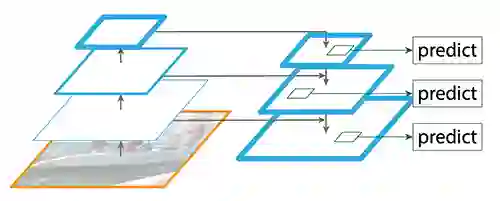

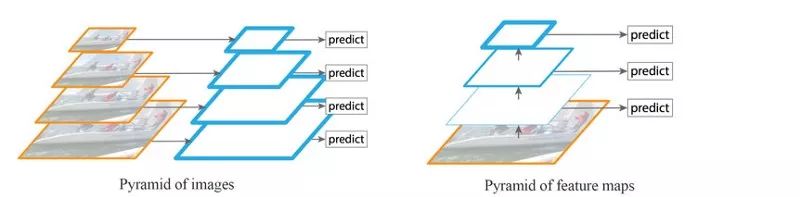

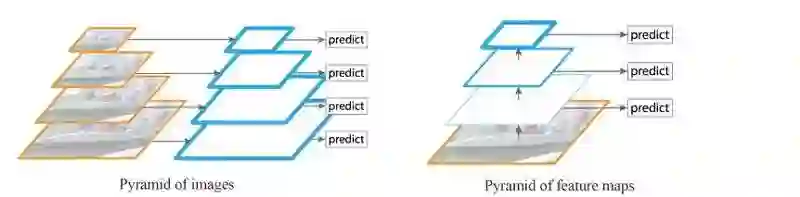

检测不同尺度的目标（尤其是其中的小目标）很有挑战性。我们可以使用同一图像的不同尺度版本来检测目标（下图左部）。然而，处理多尺度图像很费时，内存需求过高，难以同时进行端到端训练。因此，我们可能只在推理阶段使用这种方法，以尽可能提高精确度，特别是在竞赛之类不顾及速度的场景中。我们也可以创建特征金字塔来检测目标（下图右部）。然而接近图像的、由低层结构组成的特征映射在精确目标预测上效果不佳。

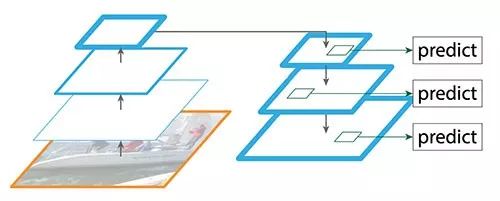

来源：FPN论文

特征金字塔网络（Feature Pyramid Network, FPN）是为这一金字塔概念设计的特征提取器，设计时考虑到了精确性和速度。它代替了Faster R-CNN之类的检测模型的特征提取器，生成多层特征映射（多尺度特征映射），信息的质量比普通的用于特征检测的特征金字塔更好。

数据流

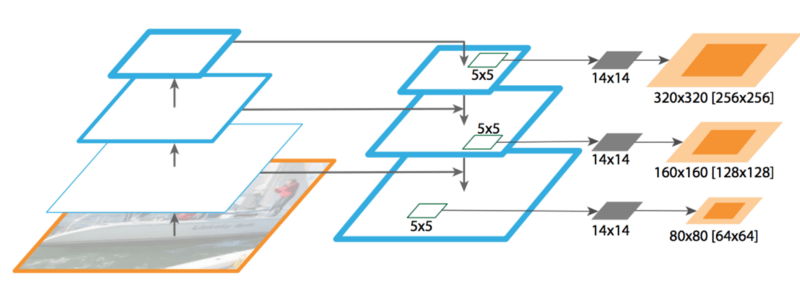

来源：FPN论文

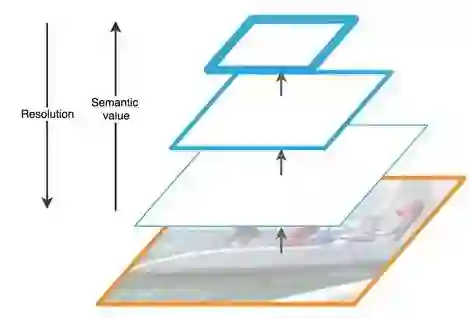

FPN由自底向上和自顶向下两个路径组成。自底向上的路径是通常的提取特征的卷积网络。自底向上，空间分辨率递减，检测更多高层结构，网络层的语义值相应增加。

FPN特征提取（修改自FPN论文中的图片）

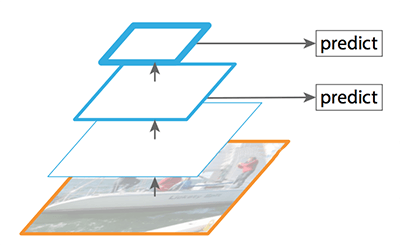

SSD基于多个特征映射进行检测。然而，低层并不用于目标检测——这些层的分辨率很高，但语义值不够高，因此，为了避免显著的速度下降，目标检测时不使用这些层。因为SSD检测时仅适用高层，所以在小目标上的表现要差很多。

修改自FPN论文中的图片

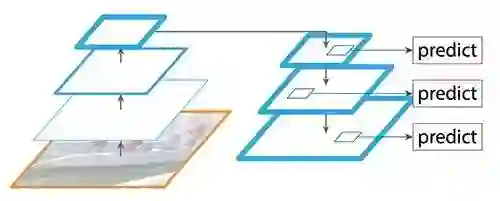

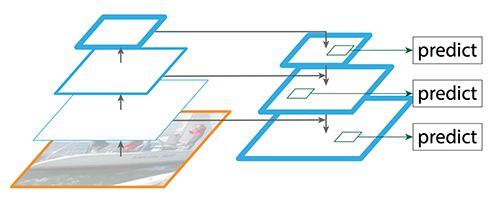

而FPN提供了自顶向下的路径，基于语义较丰富的层构建分辨率较高的层。

修改自FPN论文中的图片

尽管重建的层语义足够丰富，但经过这些下采样和上采样过程，目标的位置不再准确了。因此FPN在重建层和相应的特征映射间增加了横向连接，以帮助检测器更好地预测位置。这些横向连接同时起到了跳跃连接（skip connection）的作用（类似残差网络的做法）。

修改自FPN论文中的图片

自底向上路径

自底向上路径由很多卷积模块组成，每个模块包含许多卷积层。自底向上的过程中，空间维度逐模块减半（步长翻倍）。每个卷积模块的输出将在自顶向下的路径中使用。

自顶向下路径

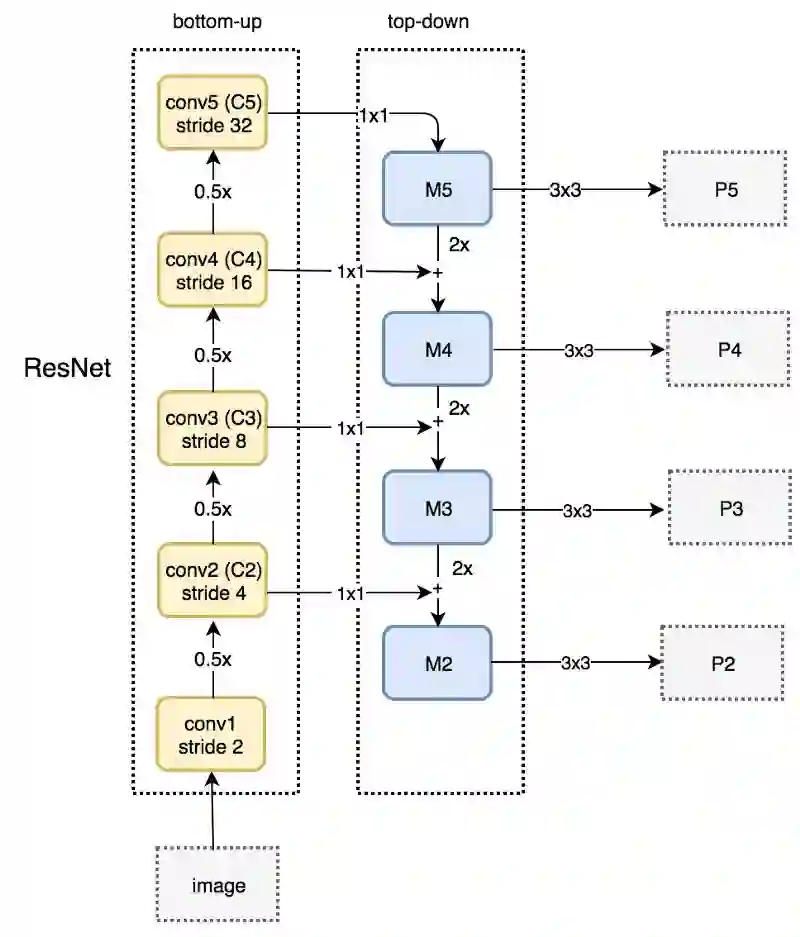

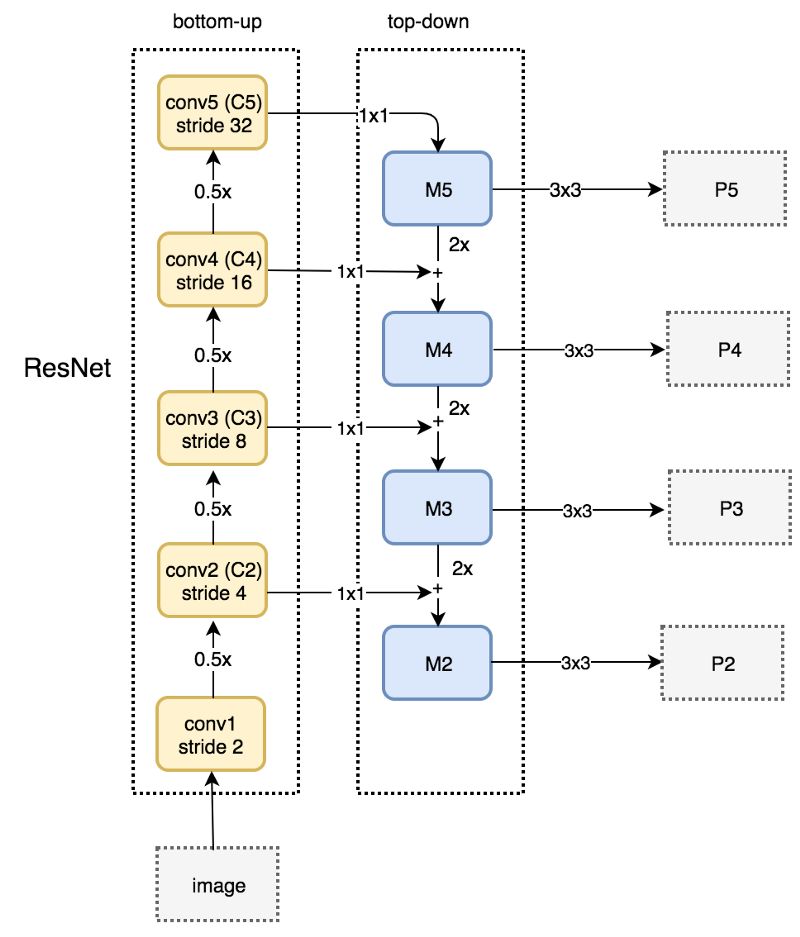

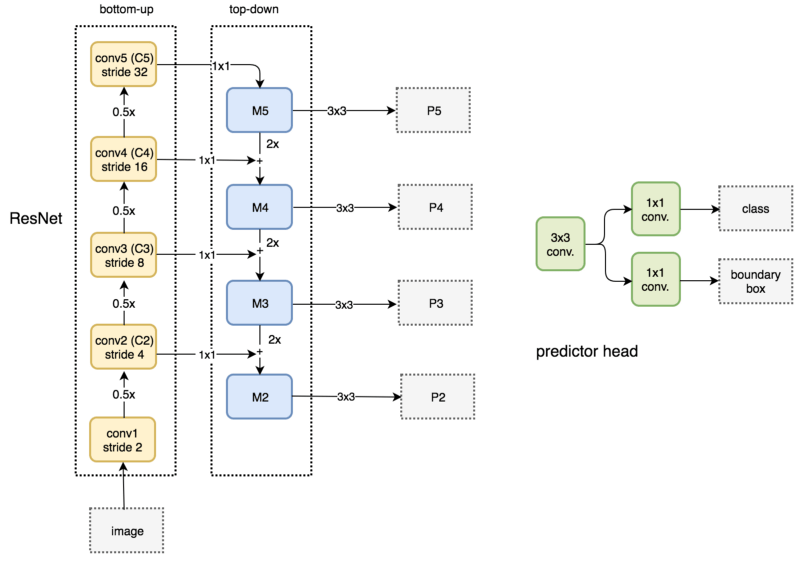

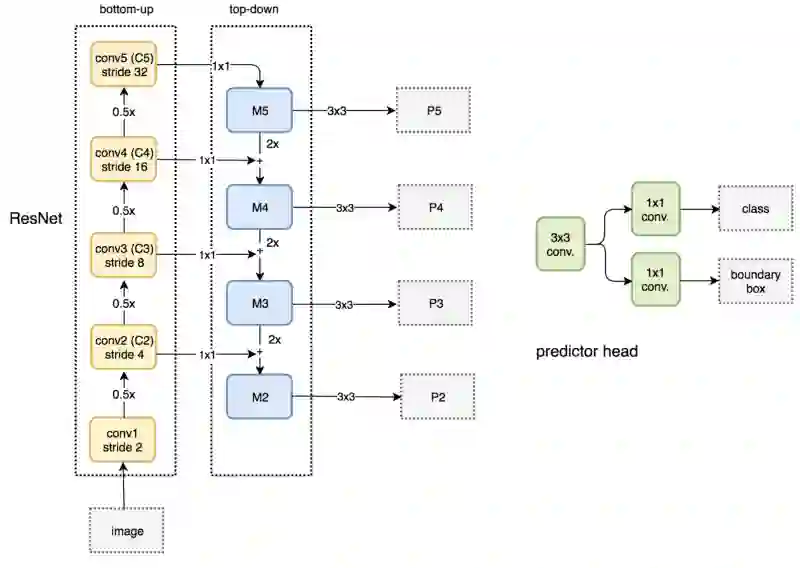

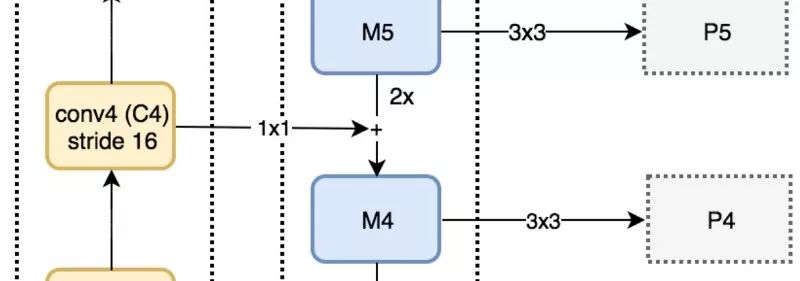

上图中，FPN使用一个1x1的卷积过滤器将C5（最上面的卷积模块）的频道深度降至256维，得到M5。接着应用一个3x3的卷积得到P5，P5正是用于目标预测的第一个特征映射。

沿着自顶向下的路径往下，FPN对之前的层应用最近邻上采样（x2）。同时，FPN对自底向上通路中的相应特征映射应用1x1卷积。接着应用分素相加。最后同样应用3x3卷积得到目标检测的特征映射。这一过滤器减轻了上采样的混叠效应。

这一过程在P2后停止，因为C1的空间维度太高了。如果不停，依法炮制得到P1的话，会大大拖慢进程。

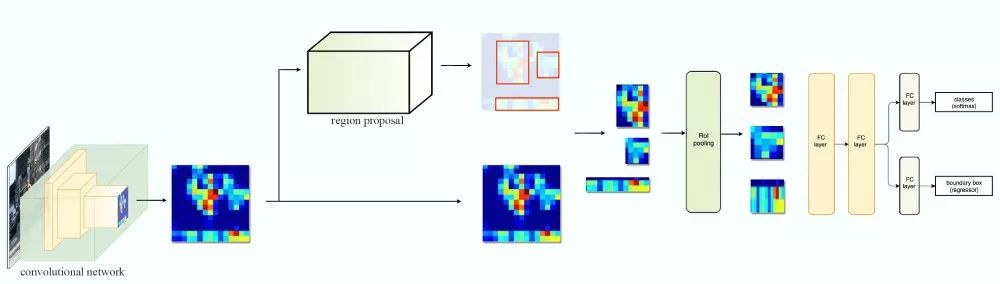

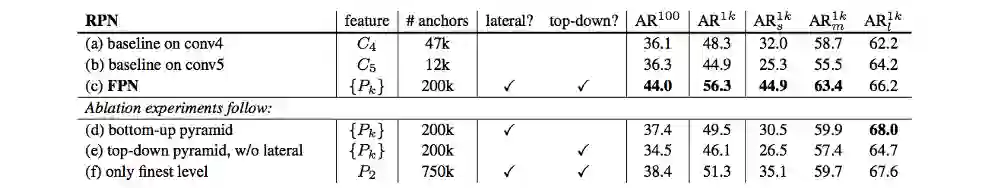

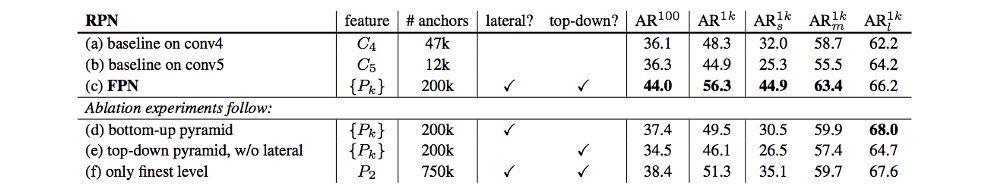

FPN搭配RPN

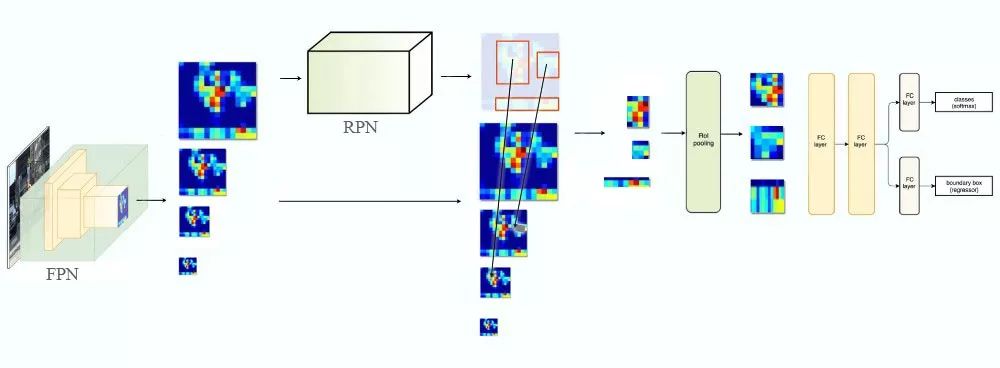

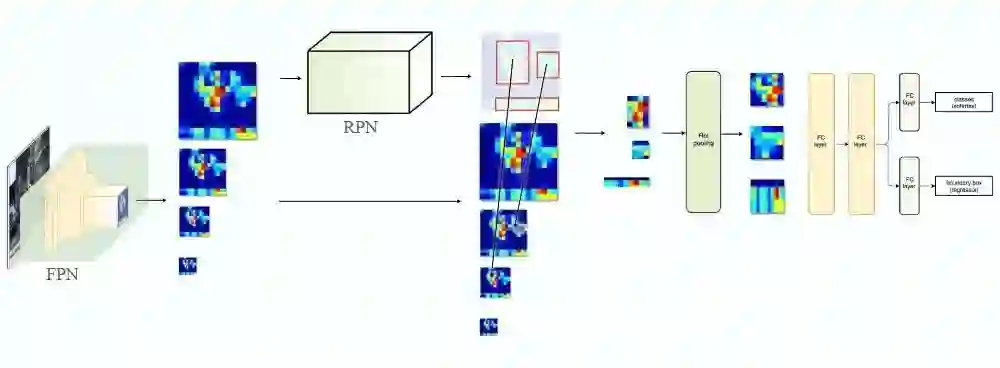

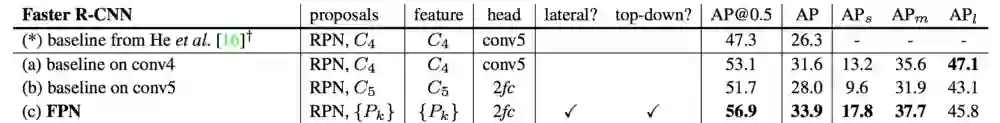

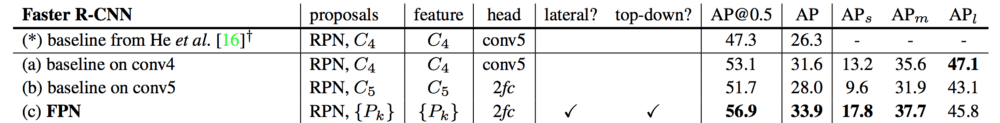

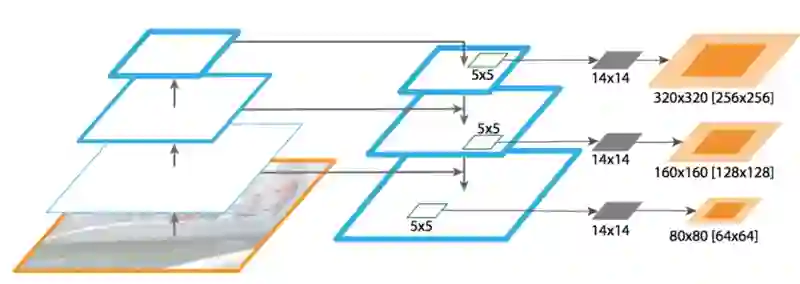

FPN自身并不是目标检测器，而是一个配合目标检测器使用的特征检测器。例如，使用FPN提取多层特征映射后将其传给RPN（基于卷积和锚的目标检测器）检测目标。RPN在特征映射上应用3x3卷积，之后在为分类预测和包围盒回归分别应用1x1卷积。这些3x3和1x1卷积层称为RPN头（head）。其他特征映射应用同样的RPN头。
