一文带你读懂 SegNet（语义分割）

本文为 AI 研习社编译的技术博客，原标题 ：

Review: SegNet (Semantic Segmentation)

作者 | SH Tsang

翻译 | 斯蒂芬•二狗子

校对 | 酱番梨        审核 | 约翰逊 · 李加薪       整理 | 立鱼王

原文链接：

https://towardsdatascience.com/review-segnet-semantic-segmentation-e66f2e30fb96

注：本文的相关链接请访问文末二维码

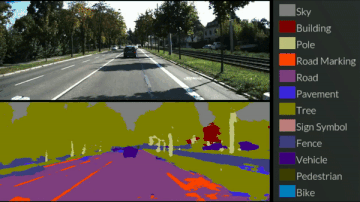

这个图是SegNet演示效果，来源是作者上传到YouTube的一个视频 (https://www.youtube.com/watch?v=CxanE_W46ts)

在本文中，我将简要回顾剑桥大学的SegNet。最初它被提交到2015年CVPR，但最后它没有在CVPR上发布（但它的2015年arXiv技术报告版本仍然有超过100次引用）。相反，它发布于2017年TPAMI，引用次数超过1800次。现在，第一作者成为Magic Leap Inc.的深度学习和人工智能总监（SH Tsang @ Medium）

以下是作者的演示链接：

(https://www.youtube.com/watch?v=CxanE_W46ts)

 还有一个有趣的演示，我们可以选择随机图像，甚至上传我们自己的图像来试用SegNet。我试过如下例子：

http://mi.eng.cam.ac.uk/projects/segnet/demo.php

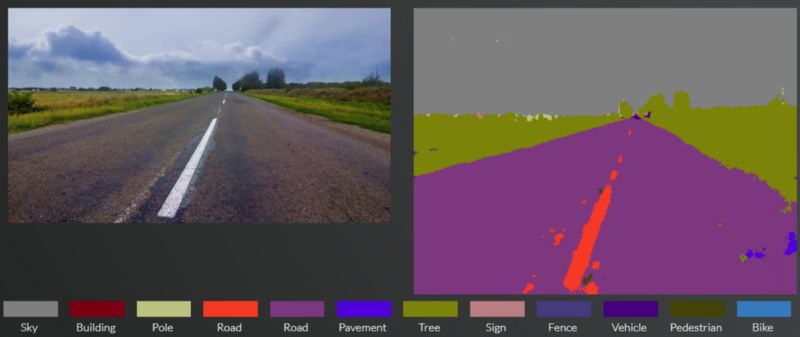

我从这个链接得到的道路场景图像的分割结果

文章大纲

• 编码-解码器架构

• DeconvNet 和 U-Net与的不同之处

• 结论

   1.编码-解码器架构

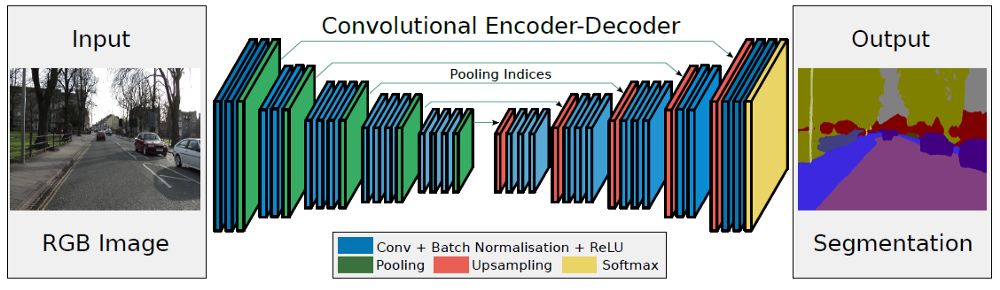

SegNet: 编码-解码结构

• SegNet具有编码器网络和相应的解码器网络，接着是按最终像素的分类层。

1.1. Encoder编码器

• 在编码器处，执行卷积和最大池化。

• VGG-16有13个卷积层。 （不用全连接的层）

• 在进行2×2最大池化时，存储相应的最大池化索引（位置）。

1.2. Decoder解码器

使用最大池化的索引进行上采样

• 在解码器处，执行上采样和卷积。最后，每个像素送到softmax分类器。

• 在上采样期间，如上所示，调用相应编码器层处的最大池化索引以进行上采样。

• 最后，使用K类softmax分类器来预测每个像素的类别。

   2. DeconvNet 和U-Net的不同

DeconvNet和U-Net具有与SegNet类似的结构。

2.1. DeconvNet 与 SegNet不同之处

• Similar upsampling approach called unpooling is used.使用了类似的上采样方法，称为unpooling 反池化。

• 不同，有完全连接的层，这使模型规模更大。

2.2. U-Net 与 SegNet不同之处

• 用于生物医学图像分割。

• 整个特征映射不是使用池化索引，而是从编码器传输到解码器，然后使用concatenation串联来执行卷积。

• 这使模型更大，需要更多内存

   3.结论

尝试了两个数据集。一个是用于道路场景分割的CamVid数据集。一个是用于室内场景分割的SUN RGB-D数据集。

3.1. 用于道路场景分割的CamVid数据集

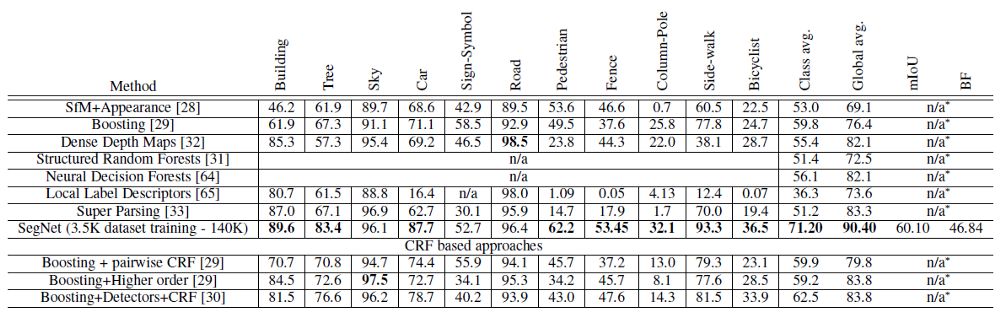

道路场景分割的CamVid数据集上，与传统方法相互比较

• 如上所示，SegNet在多类分割问题上获得了非常好的结果。它也获得了最高级别的类平均值和全局平均值。

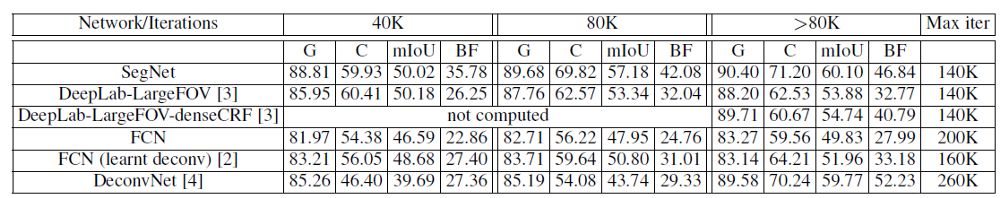

道路场景分割的CamVid数据集上，与深度学习方法相比较

• 获得最高的全局平均准确度（G），类别平均准确度（C），mIOU和边界F1测量（BF）。它的结果优于FCN，DeepLabv1和DeconvNet。

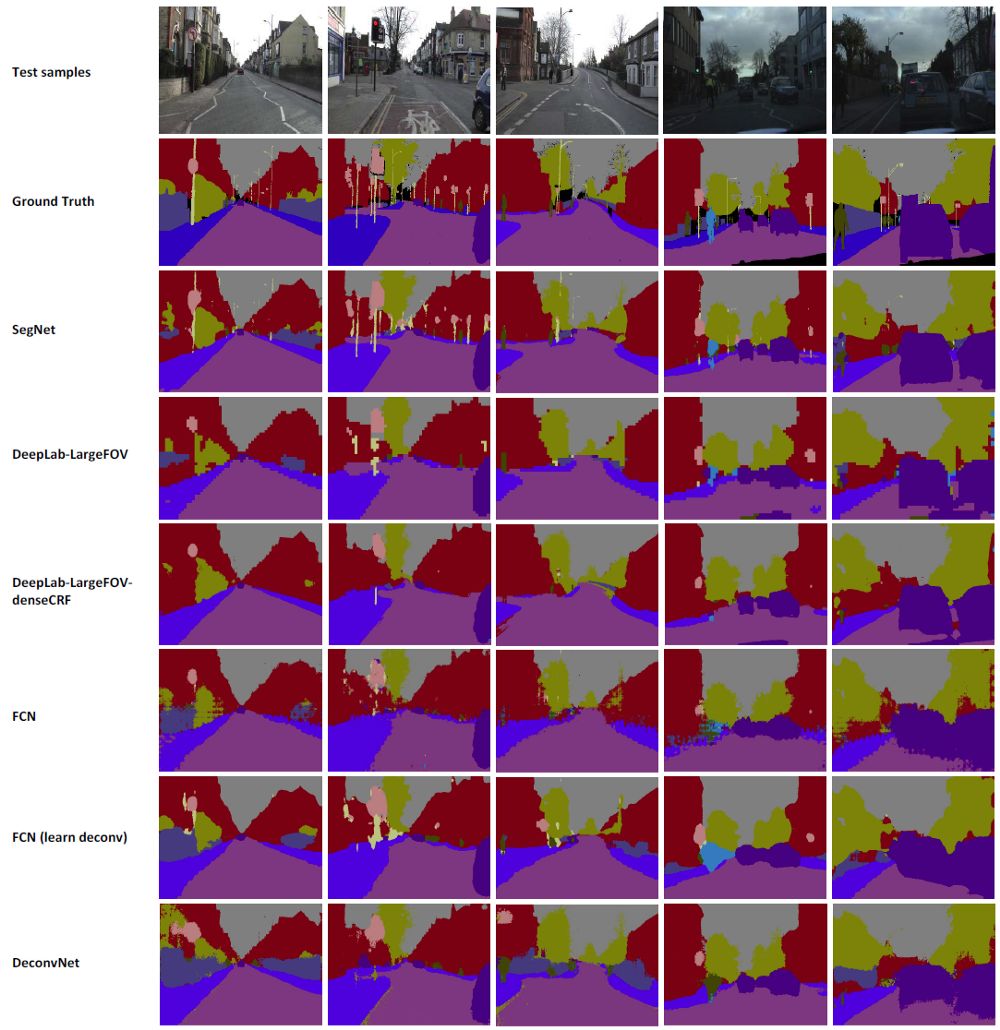

定性结果

3.2. 用于室内场景分割的SUN RGB-D数据集

• 仅使用RGB，不使用深度（D）信息。

在室内场景分割的SUN RGB-D数据集，与深度学习方法比较

• 同样，SegNet优于FCN，DeconvNet和DeepLabv1。

• 对于mIOU指标，SegNet只比DeepLabv1略差一些。

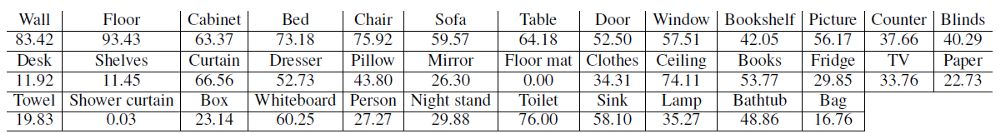

不同类的类平均准确度

• 大尺寸目标的准确度更高。

• 小尺寸目标的准确度较低。

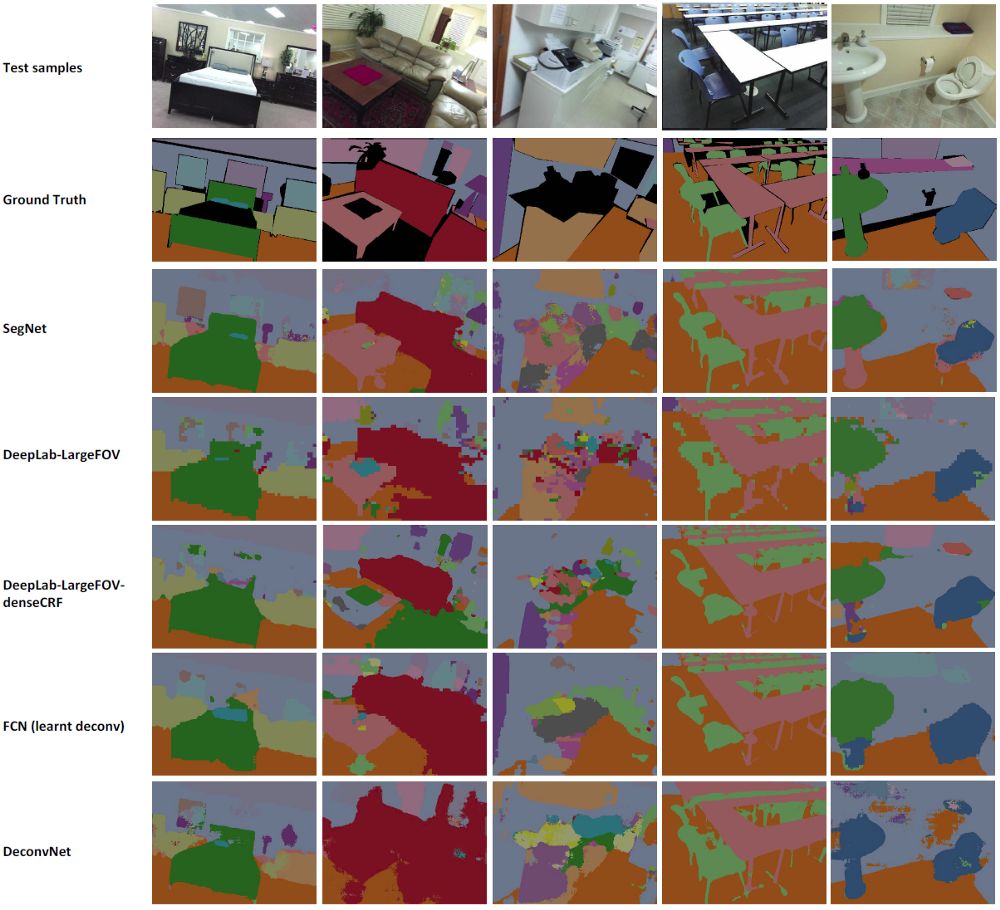

定性分析结果

3.3. 内存和推断时间

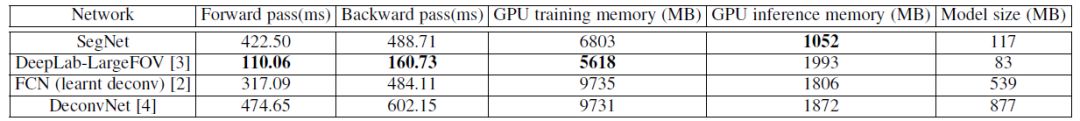

内存和推断时间

• SegNet比FCN和DeepLabv1慢，因为SegNet包含解码器架构。它比DeconvNet更快，因为它没有全连接层。

• SegNet在训练和测试期间的内存要求都很低。并且模型尺寸比FCN和DeconvNet小得多。

参考文献

[2015 arXiv] [SegNet]
SegNet: A Deep Convolutional Encoder-Decoder Architecture for Robust Semantic Pixel-Wise Labelling

[2017 TPAMI] [SegNet]
SegNet: A Deep Convolutional Encoder-Decoder Architecture for Image Segmentation
