Nature子刊：同济大学可拉伸、可修复超级电容器重要进展！

点击上方「材料科学与工程」快速关注

材料类综合、全面、专业的微信平台

日前，同济大学陈涛教授课题组在Nature Communications上发表了题为“Ultrastretchable and superior healable supercapacitors based on a double cross-linked hydrogel electrolyte”的研究论文。论文报道了一种基于新型高分子复合水凝胶的超级电容器，该电容器不仅具有超高的可拉伸性，还能够在红外光照或加热条件下实现快速修复，且具有较高的容量保持率。该论文通讯作者是我校陈涛教授，第一作者是化学科学与工程学院2016级博士生李惠丽。

具有抗拉伸、可修复的柔性、智能、可穿戴电子产品的出现，传统的刚性、块状电池显然难以满足上述电子器件的需求，亟需开发与之相匹配的可修复、抗机械力破坏的能量储存器件。尽管之前已有可修复且可拉伸的超级电容器的相关报道，但是它们的修复性能较差，并且能够承受的断裂/修复循环次数较少，主要是因为构成超级电容器的电极材料和凝胶电解质的可修复性能较差。

对于凝胶电解质而言，目前普遍采用的聚乙烯醇基凝胶电解质本身并不具有可修复性和拉伸性能，而具有三维网络交联结构的高分子水凝胶则可以通过功能化赋予其较高的离子电导率、可修复行和可拉伸性能，有望实现具有超高可拉伸性、可愈合的多功能超级电容器。

基于上述考虑，陈涛教授课题组以2-丙烯酰胺-2-甲基丙磺酸（AMPS）和N,N-二甲基丙烯酰胺（DMAEMA）为单体、以锂藻土（Laponite）和氧化石墨烯（GO）为双重交联剂，通过简单的自由基共聚反应合成了双重交联的聚-(AMPS-co-DMAEMA)/Laponite/GO高分子复合水凝胶，并通过改变聚合体系中单体、交联剂等的含量对高分子复合水凝胶的力学性能、离子导电性及可修复性进行了系统调控。

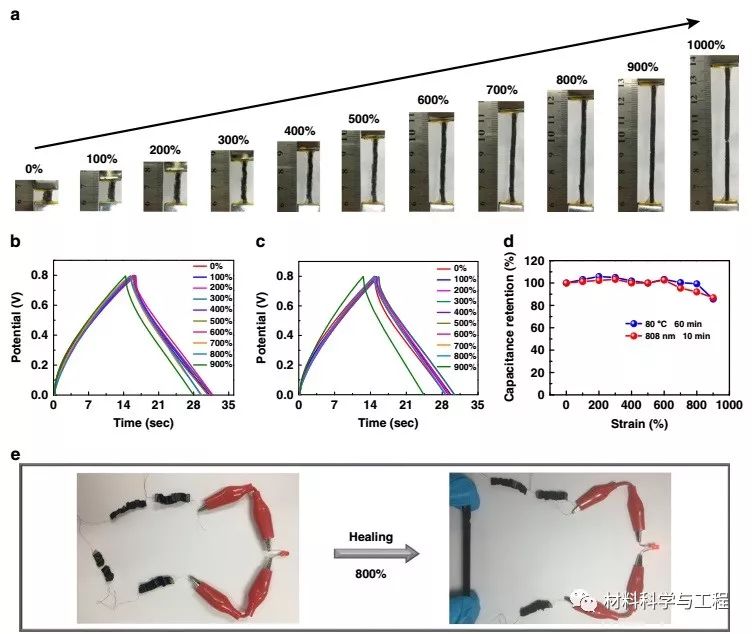

以该高分子复合水凝胶取代传统的聚乙烯醇基凝胶电解质、以碳纳米管或其复合膜作为电极材料，通过预拉伸水凝胶电解质，构筑了双电极体系的超级电容器器件。上述方法所制备的超级电容器表现出超高的可拉伸性，在被拉伸至初始长度的10倍时，器件的容量仅衰减13%；同时，被切断的超级电容器在红外光（波长808 nm）及加热（80℃）两种条件下均能进行修复，器件被切断/愈合15-20次，其容量保持率依然在90%以上，表现出优异的可修复性。

值得一提的是，被切断/修复后的超级电容器不仅能保持其电化学性能，还能保持其超高的可拉伸性能（900%），且被拉伸900%时其容量仅仅衰减15%左右。高分子水凝胶具有柔性好、制备工艺简单、易功能化设计等特点，在柔性、智能、可穿戴能量储存或转换器件领域具有广阔的应用空间。该工作得到了国家自然科学基金、上海市教委、上海市科委、上海市委组织部、中央高校基本业务费和同济大学基金等项目的支持。（来源：同济大学）

推荐阅读：

Science华南理工“局域柔性”材料

北工大柔性压电能量收集器重要进展

Matlab有多厉害？除了生孩子啥都会

10款神器，告别SCI写作语言问题！

投稿、合作，点击此处

让更多人了解你的成果、产品！

投稿邮箱：mse_material@163.com

商务合作请联系：微信vae6791

或者QQ1248284077

长按识别，材料行业都在关注的公众号
