有什么用？

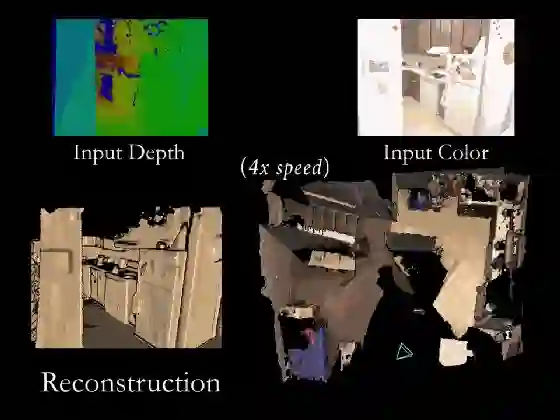

室内场景的稠密三维重建目前是一个非常热的研究领域，其目的是使用消费级相机（本文特指深度相机）对室内场景进行扫描，自动生成一个精确完整的三维模型，这里所说的室内可以是一个区域，一个房间，甚至是一整栋房屋。此外，该领域注重(一般是GPU上)实时重建，也就是一边扫描就可以一边查看当前重建的结果。如下所示。

主要的应用包括室内的增强现实游戏、机器人室内导航、AR家具展示等。

什么原理？

在介绍原理前，先简单了解一下历史发展。

1

发展历史

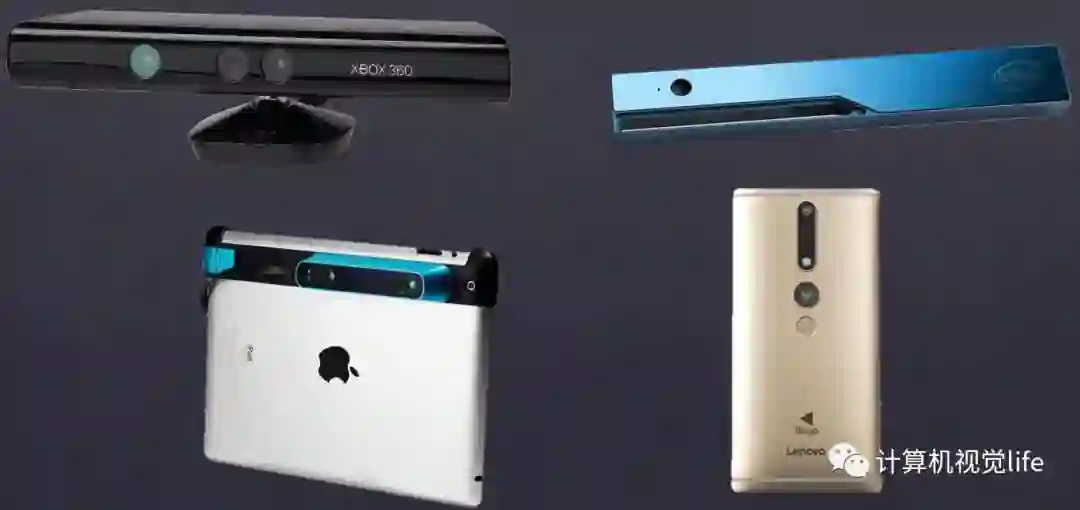

在消费级深度相机出现之前，想要采用普通相机实现实时稠密三维重建比较困难。微软2010年发布了Kinect之后，基于深度相机的稠密三维重建掀起了研究热潮。早期比较有代表性的工作是2011年微软的Newcombe（单目稠密重建算法DTAM 的作者）、Davison等大牛发表在SIGGRAPH上的KinectFusion算法，算是该领域的开山之作。KinectFusion算法首次实现了基于廉价消费类相机的实时刚体重建，在当时是非常有影响力的工作，它极大的推动了实时稠密三维重建的商业化进程。下图所示是几款消费级深度相机。

KinectFusion之后，陆续出现了Kintinuous，ElasticFusion，InfiniTAM，BundleFusion等非常优秀的工作。其中2017年斯坦福大学提出的BundleFusion算法，可以说是目前基于RGB-D相机进行稠密三维重建效果最好的方法了。本文主要以该算法为基础进行介绍。值得一提的是，目前室内三维重建和语意理解结合的研究越来越多，这方面暂不做介绍。

2

基本原理

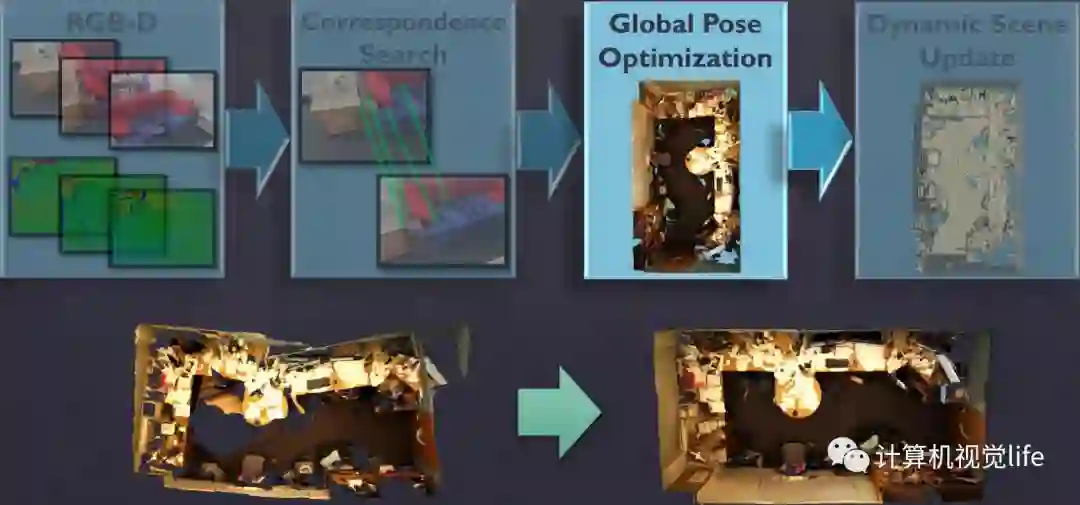

BundleFusion是目前效果最好的开源算法框架，其概览图如下所示。

我们先来看一下输入输出是什么。

• 输入：RGB-D相机采集的对齐好的color+depth的数据流，这里使用的是structure sensor+iPad输出的30Hz，分辨率为640x480的序列图像。

• 输出：重建好的三维场景。

输入的color+depth的数据流首先需要做帧与帧之间的对应关系匹配，然后做全局位姿优化，将整体的漂移校正过来（上图下方所示），整个重建过程中模型是在不断动态更新的。

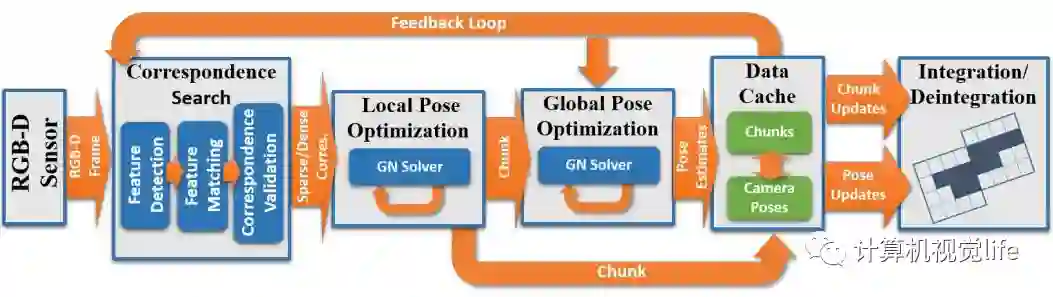

上面只是一个概括的介绍，我们深入看一下。算法具体流程图如下：

虽然看起来很复杂，其实思想还是非常直观的。下面分别介绍一下。

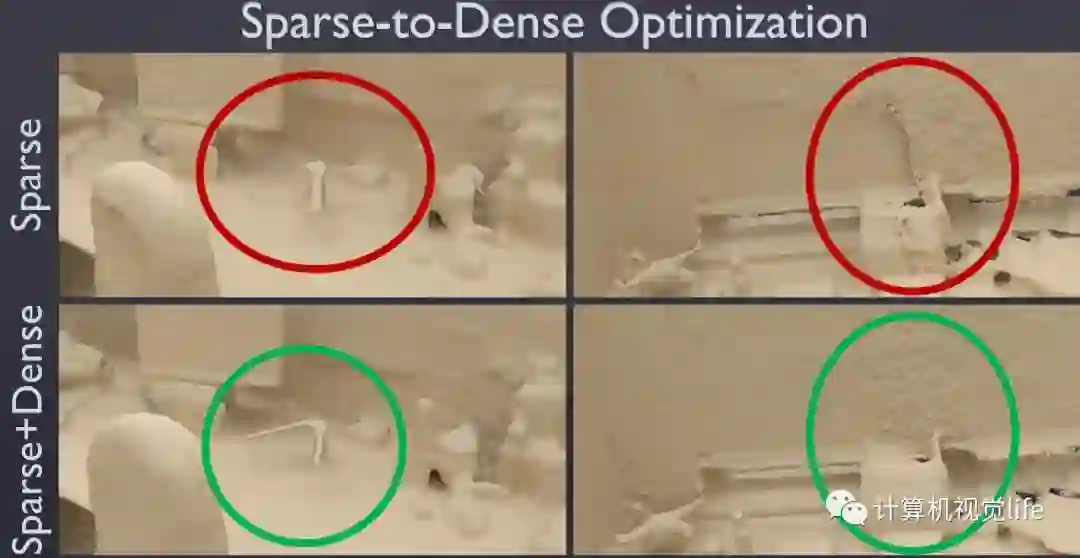

在匹配方面，这里使用的是一种sparse-then-dense的并行全局优化方法。也就是说，先使用稀疏的SIFT特征点来进行比较粗糙的配准，因为稀疏特征点本身就可以用来做loop closure检测和relocalization。然后使用稠密的几何和光度连续性进行更加细致的配准。下图展示了sparse+dense这种方式和单纯sparse的对比结果。

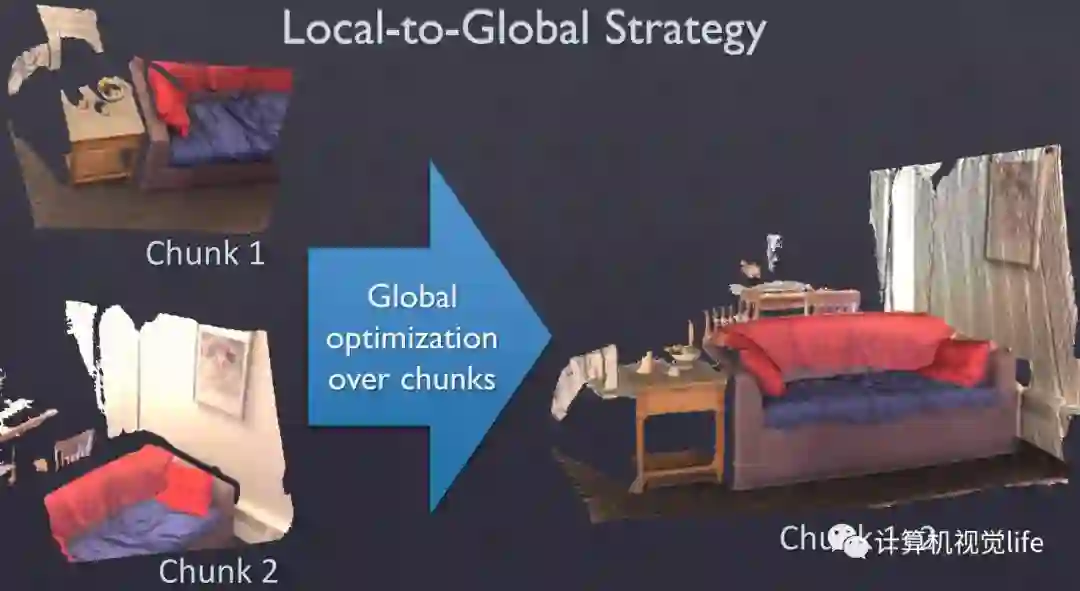

在位姿优化方面。这里使用了一种分层的 local-to-global 的优化方法，如下图所示。总共分为两层，在最低的第一层，每连续10帧组成一个chunk，第一帧作为关键帧，然后对这个chunk内所有帧做一个局部位姿优化。在第二层，只使用所有的chunk的关键帧进行互相关联然后进行全局优化。为什么要分层这么麻烦呢？或者说这样分层有什么好处呢？因为可以剥离出关键帧，减少存储和待处理的数据。并且这种分层优化方法减少了每次优化时的未知量，保证该方法可扩展到大场景而漂移很小。

在稠密场景重建方面。一个关键的点在于模型的对称型更新：若要增加更新的一帧估计，需先去掉旧的一帧，然后在新的位姿处重新整合。这样理论上来说，随着帧越来越多，模型会越来越精确。

作为纯视觉的算法，其鲁棒性非常重要，因此该算法在特征匹配对筛选方面还是做了不少工作。特征点对需要经历如下三种考验才能通关：

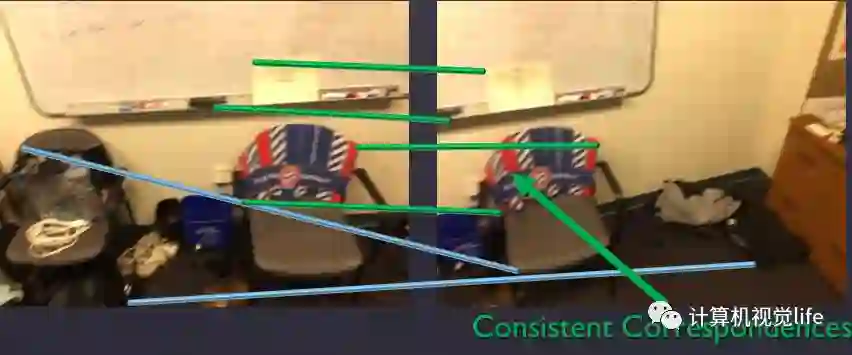

第一种是直接对关键点本身分布的一致性和稳定性进行考验。如下图所示，绿色部分才是符合一致性的对应关系。

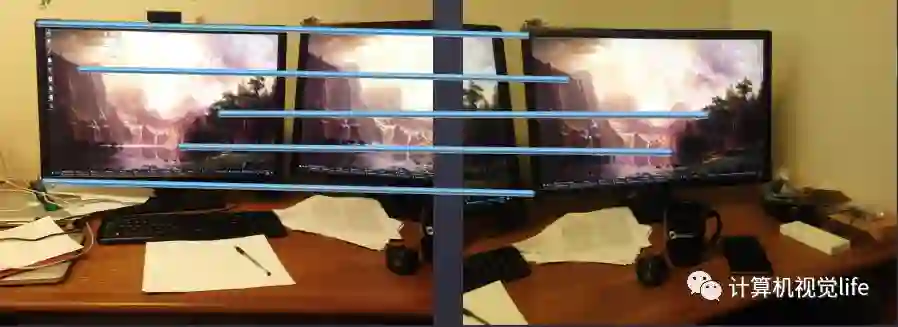

第二道关卡是对特征匹配对跨越的表面面积进行考验，去掉特别小的，因为跨越面积较小的的话很容易产生歧义。第三道关卡是进行稠密的双边几何和光度验证，去掉重投影误差较大的匹配对。如下图所示两个同样的显示屏导致了左右的错误匹配，是通不过这道关卡的。

此外在chunk内外如何进行局部和全局的处理，以及具体的位姿优化能量函数方面的细节就不介绍了，可以参考文末给出的论文和代码。

效果怎么样？

1

算法优点

先来总结下算法的优点：

1. 使用持续的local to global分层优化，去除了时域跟踪的依赖。

2. 不需要任何显示的loop closure检测。因为每一帧都和历史帧相关，所以其实包含了持续的隐式的loop closure。

3. 支持在GPU上实时鲁棒跟踪，可以在跟踪失败时移动到重建成功的地方进行relocalization，匹配上后继续跟踪。

2

重建效果

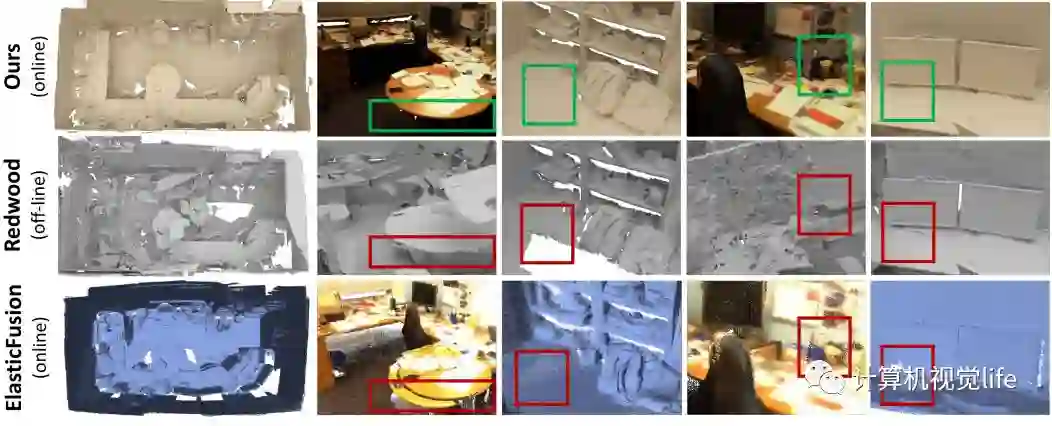

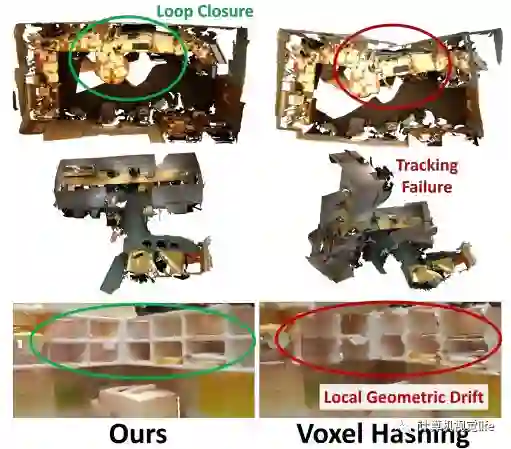

实验表明该方法确实是目前该领域效果最好的方法，口说无凭，看图说话。下图是和其他方法的对比，方框内是细节的对比，重建优势还是很明显的。

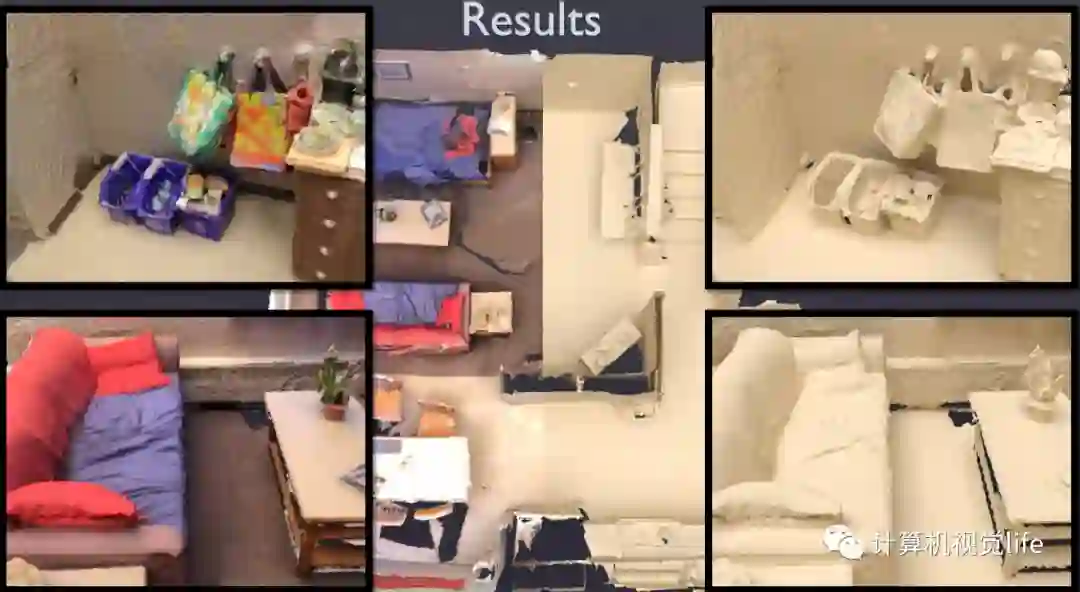

具体看一下重建细节如下图所示，还是挺精细的。

另外在loop closure方面该算法做的也不错，在纹理比较丰富的情况下误差基本都能校正回来。如下图所示。

3

运行速度

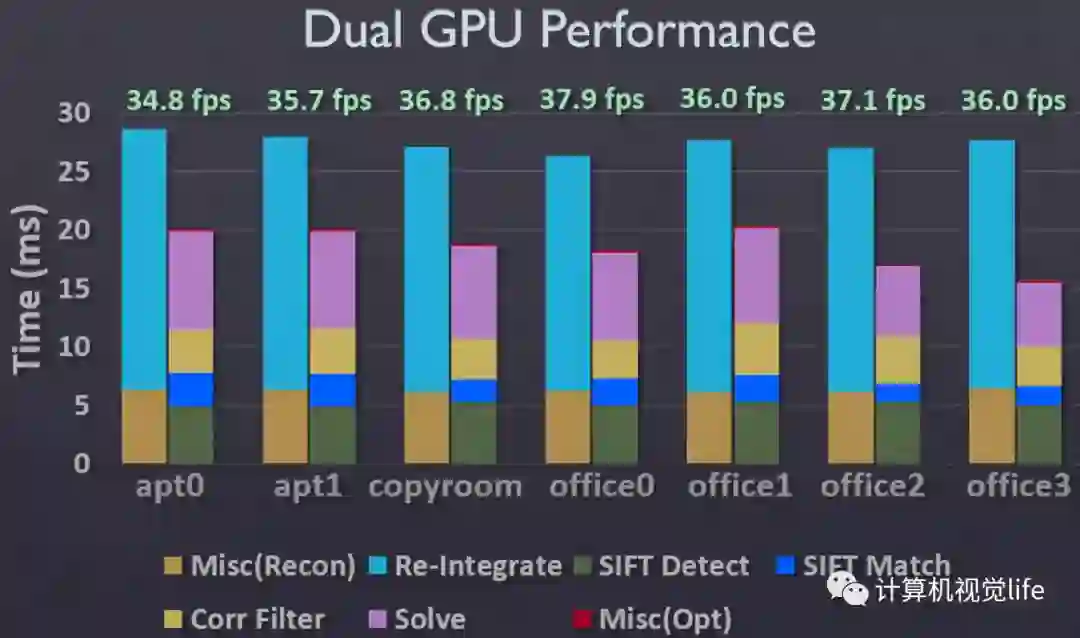

关于运行速度，目前可以做到在两块GPU上实时。在演示视频中，structure sensor是卡在iPad上，将采集到的数据通过无线网络传给台式机（带GPU），匹配、优化和重建工作都是在台式机上运行，重建的结果再通过无线网络传到iPad上显示。下图是使用两块GPU（GTX Titan X + GTX Titan Black）的运行时间分配。

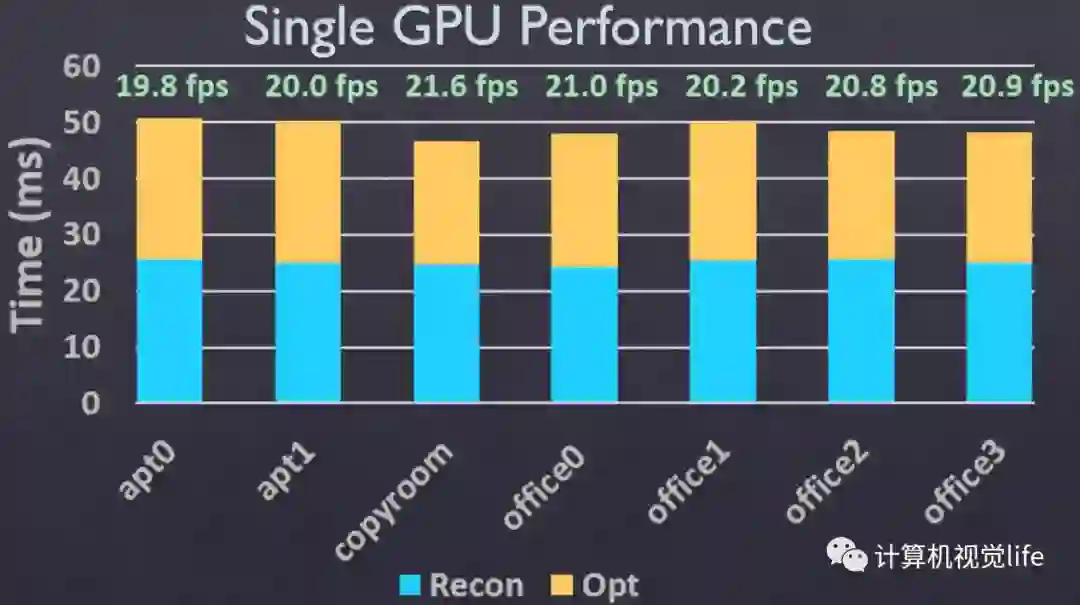

下图是使用一块GPU的运行时间分配。

4

问题及改进方向

1. 由于成像传感器存在噪音，稀疏关键点匹配可能产生小的局部误匹配。这些误匹配可能会在全局优化中传播，导致误差累积。

2. 上述效果图片都是在作者提供的公开数据集上的效果，该数据集采集的场景纹理比较丰富，光照也比较适中。而实际重建时效果和所使用深度相机的性能、待重建场景的纹理丰富程度关系很大。对于办公室这种简洁风格的场景效果会下降很多，还有很多可改进的地方。

3. 目前算法需要两块GPU才能实时运行，算法的优化和加速非常有意义。

有什么参考资料？

项目网址：

http://graphics.stanford.edu/projects/bundlefusion/

code：

https://github.com/niessner/BundleFusion
