有什么用？

全景相机（详见《5分钟了解全景相机》）现在在日常生活中已经比较常见，不同的全景相机外观、性能、价格等差别还是挺大的（详见《全景相机哪家强？》）。消费级全景相机主要用于生活自拍、个人直播等，而专业级全景相机可用于专业全景直播、专业VR内容制作、影视拍摄等。

其中，基于阵列相机的立体全景拼接无疑站在全景相机生态链的顶端。普通的全景相机只能生成二维全景图像，而立体全景图是由两张具有一定视差的左右全景图组成，因此合成的全景图是具备深度信息的，用VR头显观看这样的立体全景图/视频时，就像用3D眼镜观看360° x 180°环绕的沉浸式巨型屏幕，身临其境的感觉就像在真实的物理世界一样。

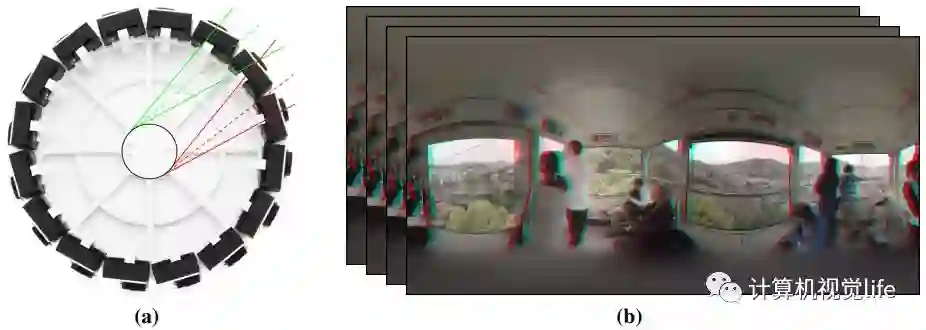

目前具备这样功能的设备主要有两种：Google Jump和Facebook Surround 360（详见《最牛全景相机——Facebook Surround360原理解析》）。本文以Google Jump为例介绍。如下图所示：(a) 是Jump的阵列相机圆盘(b) 通过16个相机拼接好的立体全景视频。

什么原理？

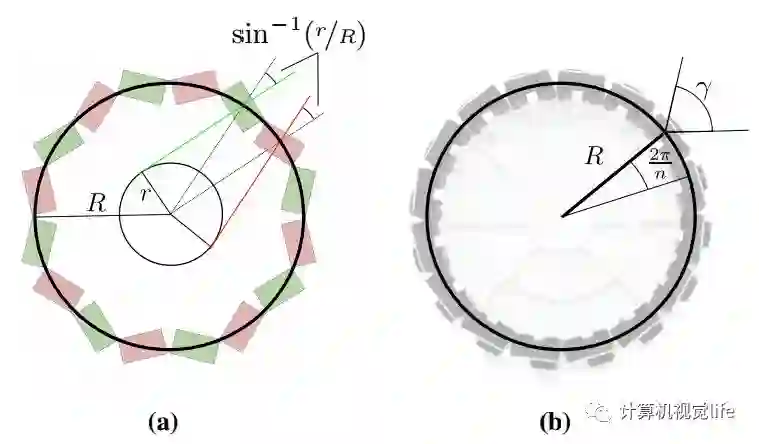

先来看看硬件设计方案。主要有如下两种设计方案：(a)切向设计和(b)径向设计。切向设计中一半相机负责立体全景图中的左视图，一半负责右视图。径向布局设计中每个相机同时负责左右视图中的一部分。径向设计只需要在相邻图像间进行插值，而切向设计需要间隔一个相机进行插值，这使得基线增大一倍，难度也更高。因此，径向设计更适合大圆盘半径而切向设计更适合于小圆盘半径。

相机的数目和参数如何选择？

我们知道硬件设计是非常重要的，好的硬件平台可以极大方便算法的开发和调试，避免走弯路。这对于视觉效果要求极高的立体全景设备而说，有过之而无不及。阵列圆盘的半径、相机数目、视场角有严格的约束关系。

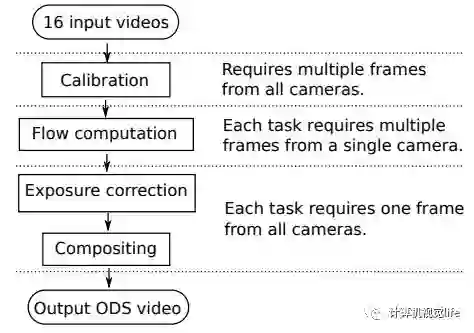

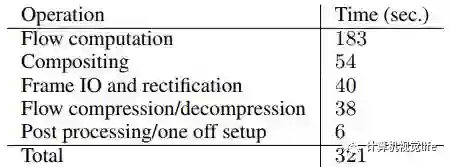

硬件设计完成后，就到了最重要的环节：立体全景拼接算法。拼接算法流程图如下图所示：

1、首先需要对所有的相机进行标定，得到每个相机的内参和外参。

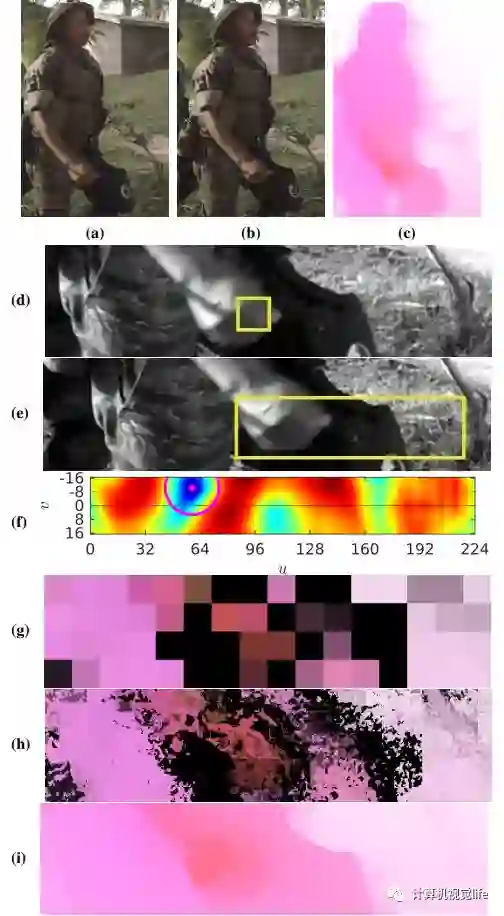

2、稠密光流场计算。该算法将水平方向的光流近似作为深度的倒数（视差）。该光流算法可以保持较清晰的边缘，如下图所示。(a)、(b)是输入的两帧，(c)是该方法得到的保持边界清晰的光流场。对(d)中（第1帧图）的一个小区域，在(e)中（第2帧图）较大范围内进行搜索并计算得到一个归一化的误差平方和(f)。根据块光流及其置信度图(g)，从而得到用色彩、饱和度、明度表示的初始的光流(h)，最后经过双边滤波等后处理方法得到最终边界清晰的光流场(i)。

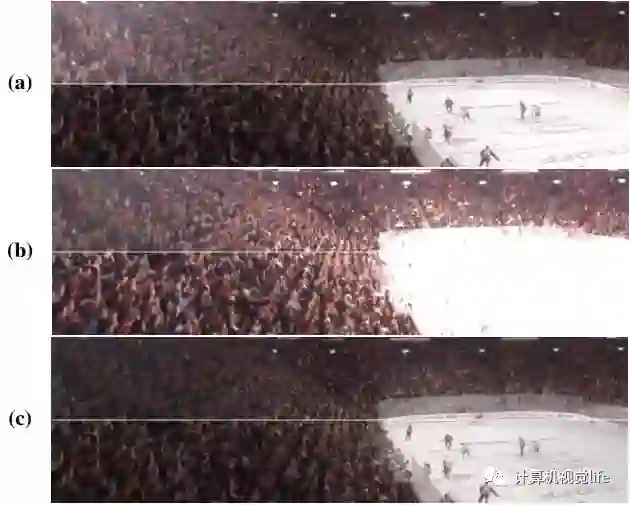

3、曝光校正。为了能够得到较大的曝光范围，该阵列全景相机都设置为自动曝光模式。但这会带来一个严重的后果，就是相邻的相机因为朝向不同，曝光量可能会差距特别大（能够达到3倍）。这不仅会造成拼接困难，还会因为左右眼曝光差异过大给3D效果带来极大的不适感。如下图所示，(a)、(b)、(c)中上半部分表示立体全景图中的左视图，下半部分表示右视图。(a)是未进行曝光校正的结果，左右图曝光差别较大(b)是HDR校正结果，可以看到校正后出现了过曝，(c)是本算法校正后的结果。
