赛尔笔记 | 一文了解Text-to-SQL

2019 年 12 月 30 日 AINLP

作者：哈工大SCIR 窦隆绪，潘名扬，乔振浩

简介

Text-to-SQL系统能够将自然语言描述转化成对应的SQL查询语句，这项技术能够有效地辅助人们对海量的数据库进行查询。因此，该项研究引起了工业界和学术界的广泛关注。其中，WikiSQL、Spider等大规模标注数据集进一步指出了该技术目前面临的挑战：泛化性（跨领域）、复杂性（SQL语法）、正确性（问题和表格的对齐关系），也促进了一系列后续算法的研究与系统的开发。

任务介绍

在现实生活中，有许许多多的数据库，存储着各行各业的信息，比如学校的选课信息、成绩信息，公司的账务信息、人员流动。SQL是一种数据库查询语言，具有极大的灵活性和强大的功能，然而对于普通人来说，SQL学习门槛比较高。即使对于计算机从业者来说，想要针对不同的数据库和应用场景，编写大量的并保证正确率的SQL语句，也比较麻烦。如果我们能够有一个工具，自动地把我们的描述转化为SQL查询语句，再交给计算机去执行，就能方便地对数据库进行查询，那就大大提高了我们的生活和工作效率。

Text-to-SQL就是这样一项转化自然语言描述为SQL查询语句的技术。举个例子：当我们询问智能助手 “贾樟柯导演是在哪出生的啊？”，Text-to-SQL模型就会先根据问句解析出SQL语句“SELECT birth_city FROM director WHERE name ="贾樟柯"”，再对数据库执行该命令，最后向用户返回查询结果“山西省汾阳市”。

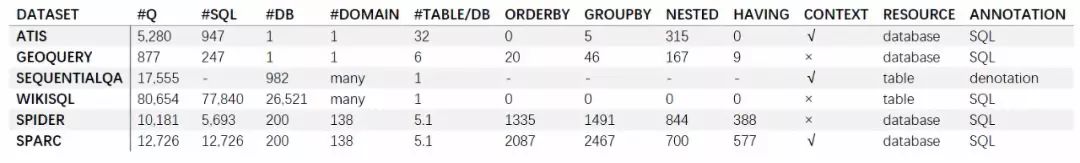

目前这个研究问题引起了学术界和工业界的广泛关注，有着很多的比赛和标注数据集，其中比较有名的，包括有关机票订阅的ATIS数据集、有关地理信息查询的GeoQuery、基于维基百科的WikiSQL以及目前最复杂的多领域数据集Spider。在中文Text-to-SQL任务方面，西湖大学日前公布了CSpider数据集，追一科技在天池数据平台举行了第一届中文text2sql挑战赛。

在这里，我们给出Text-to-SQL任务一个相对正式的定义：在给定关系型数据库（或表）的前提下，由用户的提问生成相应的SQL查询语句。下图是一个具体的实例，问题为：有哪些系的教员平均工资高于总体平均值，请返回这些系的名字以及他们的平均工资值。可以看到该问题对应的SQL语句是很复杂的，并且有嵌套关系。

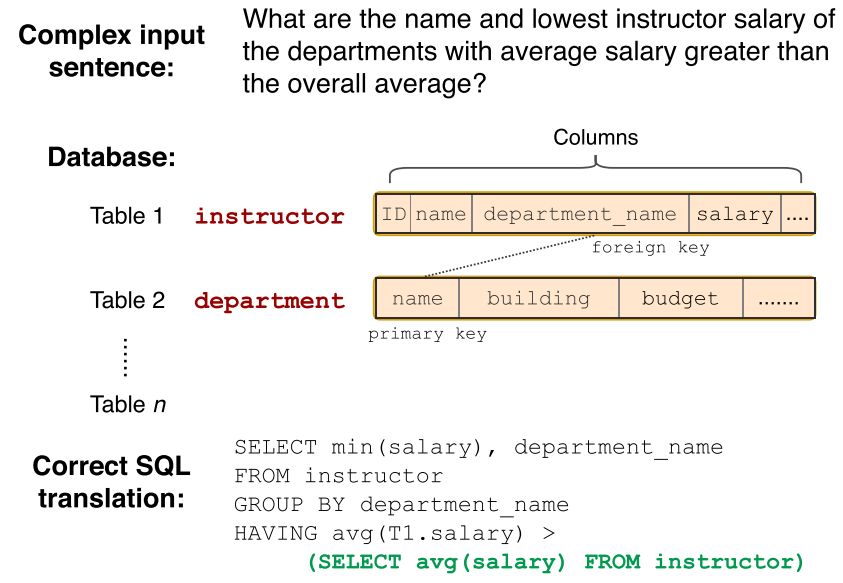

图1 Spider数据集的样例

评价方法

Text-to-SQL的评价方法主要包含两种，一个是精确匹配率（exact match ），另一个是执行正确率（executionaccuracy）。精确匹配指预测得到的SQL与正确的SQL语句在SELECT、WHERE等模块达到字符串完全匹配，即整句匹配；执行正确是指，执行预测得到的SQL语句，数据库能够返回正确答案。目前WikiSQL支持exactmatch和execution accuracy，Spider仅支持exact match。

模型介绍

在深度学习的研究背景下，很多研究人员将Text-to-SQL看作一个类似神经机器翻译的任务，主要采取seq2seq的模型框架。基线模型seq2seq在加入Attention、Copying等机制后，能够在ATIS、GeoQuery数据集上达到84%的精确匹配，但是在WikiSQL上只能达到23.3%的精确匹配，37.0%的执行正确率；在Spider上则只能达到5～6%的精确匹配。

究其原因，可以从编码和解码两个角度来看。首先编码方面，自然语言问句与数据库之间需要形成很好的对齐或映射关系，即问题中到底涉及了哪些表格中的哪些实体词，以及问句中的词语触发了哪些选择条件、聚类操作等；另一方面在解码部分，SQL作为一种形式定义的程序语言，本身对语法的要求更严格（关键字顺序固定）以及语义的界限更清晰，失之毫厘差之千里。普通的seq2seq框架并不具备建模这些信息的能力。

于是，主流模型的改进与后续工作主要围绕着以下几个方面展开：通过更强的表示（BERT、XLNet）、更好的结构（GNN）来显式地加强Encoder端的对齐关系及利用结构信息；通过树形结构解码、填槽类解码来减小搜索解空间，以增加SQL语句的正确性；通过中间表示等技术提高SQL语言的抽象性；通过定义新的对齐特征，利用重排序技术，对beamsearch得到的多条候选结果进行正确答案的挑选；以及非常有效的数据增强方法。

Pointer Network

传统的seq2seq模型的解码器部分所使用的单词表是固定的，即在生成序列中都是从固定的单词表中进行选取。但Text-to-SQL不同于一般的seq2seq任务，它的生成序列中可能出现：a）问句中的单词；b) SQL关键字；c)对应数据库中的表名、列名。

Pointer Network很好地解决了这一问题，其输出所用到的词表是随输入而变化的。具体做法是利用注意力机制，直接从输入序列中选取单词作为输出。

在Text-to-SQL任务中，可以考虑把用户的提问以及目标SQL语句可能出现的其他词作为输入序列 (列名单词序列；SQL的关键字表；问题的单词序列），利用PointerNetwork直接从输入序列中选取单词作为输出。在解码器的每一步，与编码器的每一个隐层状态计算注意力分数，取最大值作为当前的输出以及下一步的输入。

Seq2SQL

Pointer Network虽然一定程度上解决了问题，但是它并没有利用到SQL语句固有的语法结构。Seq2SQL将生成的SQL语句分为三个部分：聚合操作：（SUM、COUNT、MIN、MAX等）、SELECT：选取列、WHERE：查询条件。每一部分使用不同的方法进行计算。

SELECT与聚合操作，均采用了注意力机制进行分类。WHERE子句可以利用前面介绍的Pointer Network进行训练，但是对于很多查询来说，WHERE子句的写法并不是唯一的，例如：

SELECT name FROM insurance WHERE age > 18 AND gender ="male";

SELECT name FROM insurance WHERE gender = "male"AND age > 18;

这可能导致原本正确的输出被判断为错误的。于是作者提出利用强化学习基于查询结果来进行优化。在解码器部分，对可能的输出进行采样，产生若干个SQL语句，每一句表示为y=[y1, y2 ... yT]，用打分函数对每一句进行打分：

SQLNet

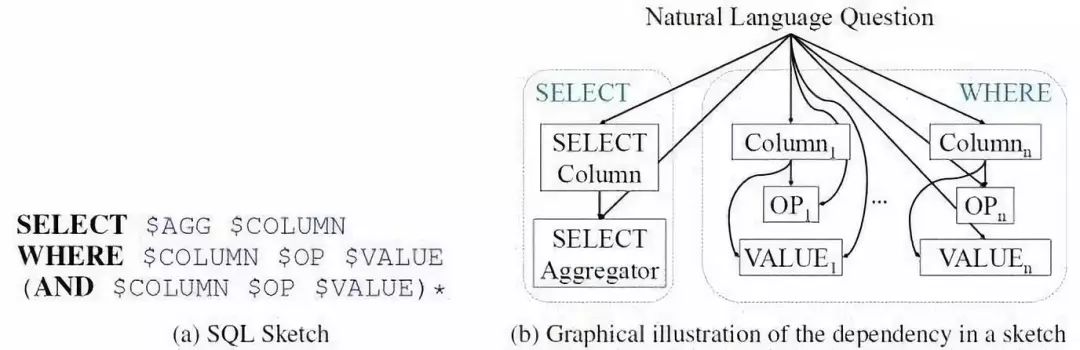

图4 根据SQL Sketch，将Seq2Seq形式的序列生成转化为Seq2SET形式的槽值填充

为了解决Seq2SQL使用强化学习效果不明显的问题，SQLNet将SQL语句分成了SELECT和WHERE两个部分，每个部分设置了几个槽位，只需向槽位中填入相应的符号即可。

SELECT子句部分与Seq2SQL类似，不同地方在于WHERE子句，它使用了一种sequence-to-set（由序列生成集合）机制，用于选取目标SQL语句中的WHERE子句可能出现的列。对于表中的每一列给出一个概率。之后计算出WHERE子句中的条件个数k，然后选取概率最高的前k个列。最后通过注意力机制进行分类得到操作符和条件值。

TypeSQL

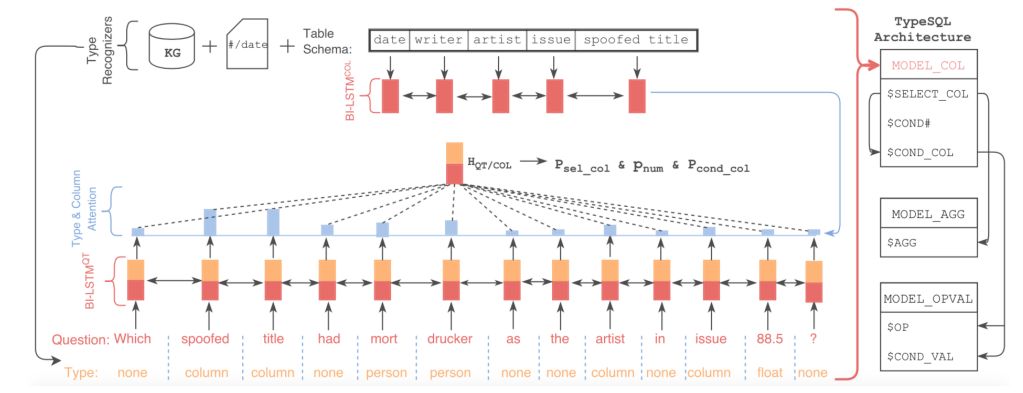

图5 TypeSQL示意图：显式地赋予每个单词类型

该模型基于SQLNet，使用模版填充的方法生成SQL语句。为了更好地建模文本中出现的罕见实体和数字，TypeSQL显式地赋予每个单词类型。

类型识别过程：将问句分割n-gram （n取2到6），并搜索数据库表、列。对于匹配成功的部分赋值column类型赋予数字、日期四种类型：INTEGER、FLOAT、DATE、YEAR。对于命名实体，通过搜索FREEBASE，确定5种类型：PERSON，PLACE，COUNTREY，ORGANIZATION，SPORT。这五种类型包括了大部分实体类型。当可以访问数据库内容时，进一步将匹配到的实体标记为具体列名（而不只是column类型）

SQLNet为模版中的每一种成分设定了单独的模型；TypeSQL对此进行了改进，对于相似的成分，例如SELECT_COL 和COND_COL以及#COND（条件数），这些信息间有依赖关系，通过合并为单一模型，可以更好建模。TypeSQL使用3个独立模型来预测模版填充值：

MODEL_COL：SELECT_COL，#COND，COND_COL
MODEL_AGG：AGG
MODEL_OPVAL：OP, COND_VAL

SyntaxSQLNet

相比于之前decoder输出一段线性的文本，SyntaxSQLNet将解码的过程引入了结构性信息，即解码的对象为SQL语句构成的树结构。通过该技术，模型的精确匹配率提高了14.8%。

图6 SyntaxSQLNet利用SQL的树结构进行解码

SyntaxSQLNet将SQL语句的预测分解为9个模块，每个模块对应了SQL语句中的一种成分。解码时由预定义的SQL文法确定这9个模块的调用顺序，从而引入结构信息。树的生成顺序为深度优先。分解出的9个模块有：

IUEN模块：预测INTERCEPT、UNION、EXCEPT、NONE（嵌套查询相关）
KW模块：预测WHERE、GROUP BY、ORDER BY、SELECT关键字
COL模块：预测列名
OP模块：预测>、<、=、LIKE等运算符
AGG模块：预测MAX、MIN、SUM等聚合函数
Root/Terminal模块：预测子查询或终结符
Module模块：预测子查询或终结符
AND/OR模块：预测条件表达式间的关系
DESC/ASC/LIMIT模块：预测与ORDERBY相关联的关键字
HAVING模块：预测与GROUPBY相关的Having从句

该工作同时提供了一种针对text2sql任务的数据增强方法，生成跨领域、更多样的训练数据。通过该技术，模型的精确匹配率提高了7.5%。

具体做法为：对SPIDER中的每条数据，将值和列名信息除去，得到一个模板；对处理后的SQL模版进行聚类，通过规则去除比较简单的模板，并依据模板出现的频率，挑选50个复杂SQL模板；人工核对SQL-问句对，确保SQL模板中每个槽在问句中都有对应类型的信息。

得到一一对应的模板后，应用于WikiSQL数据库：首先随机挑选10个模板，然后从库中选择相同类型的列，最后用列名和值填充SQL模板和问句模板。通过该方法，作者最终在18000的WikiSQL数据库上得到了新的98000组训练数据，同时在训练的时候也利用了WikiSQL数据集原有的训练数据。

IRNet

与SyntaxSQLNet类似，IRNet定义了一系列的CFG文法，将SQL转发为语法树结构。可以将其看作一种自然语言与SQL语句间的中间表示（作者称之为SemQL），整个parsing的过程也是针对SemQL进行的。如图所示：

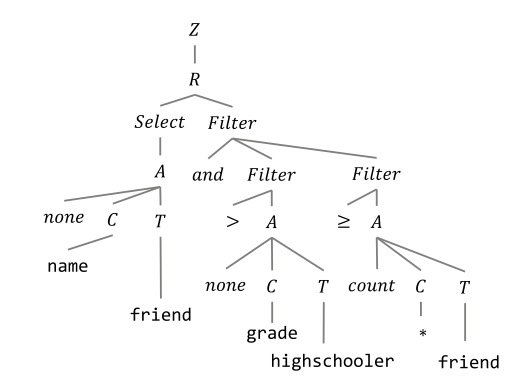

图7 IRNet利用定义的CFG将SQL转化为更抽象的SemQL

作者另一部分的改进主要在schemelinking，即如何找到问题中所提到的表格与列。他将问题中可能出现的实体分为3类：表格名、列名、表中的值。根据3类实体的不同，具体做法分为：a）表格名和列名：以n-gram的形式枚举问题中的span，然后和表格名、列名进行匹配。可以看到下图中的Question中对应的单词有的被标成了Column或者Table。b) 表中的值：将问题中以引号为开头结尾的span，送给ConceptNet进行查询，再将返回结果中的 ‘is a type of’/'related terms'关系的词与列名进行匹配。

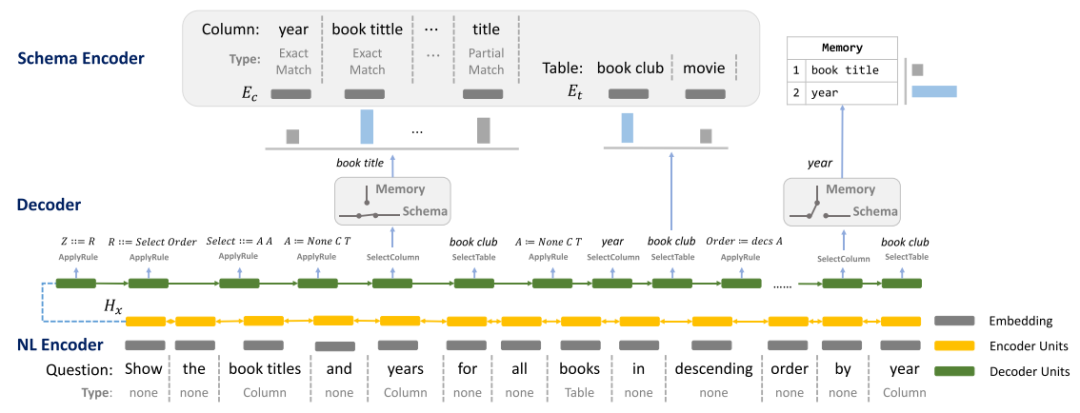

图8 IRNet的模型结构

Global-GNN

为了更好的利用关系型数据库的结构信息，BenBogin等研究人员提出使用图网络来建模表格名和列名。如下图所示：圆圈加粗的结点代表表格，不加粗的结点代表列名；双向边代表表格和列名的从属关系；红虚边和蓝虚边代表主外键关系。橙色节点代表与问题有关的结果，淡色为无关。

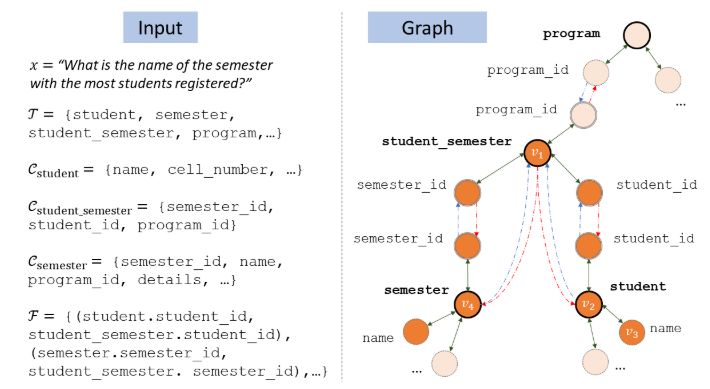

图9 左：模型输入样例（问题、表名、列名、主外键关系）

右：用于建模表格结构信息的GNN（包括两类节点，三类边）

除此之外，该团队还提出了一种基于全局信息重排序的做法。首先先看下面这个例子，我们不知道name到底指向的是singer还是song，但是我们可以观察到nation只在singer中出现，所以应该是singer.name。这样做globalreasoning，就能减小歧义性。

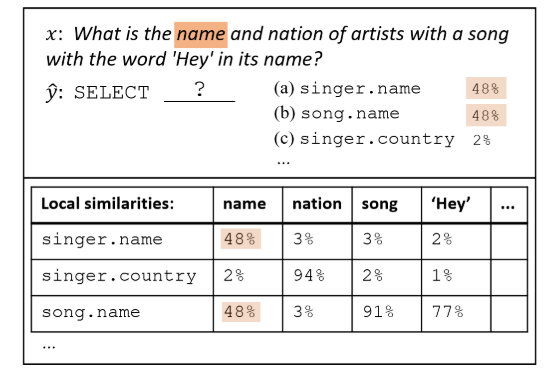

图10 根据全局信息，我们可以通过country来确定第一个name为singer.name而不是song.name（name和nation同属于一个实体）

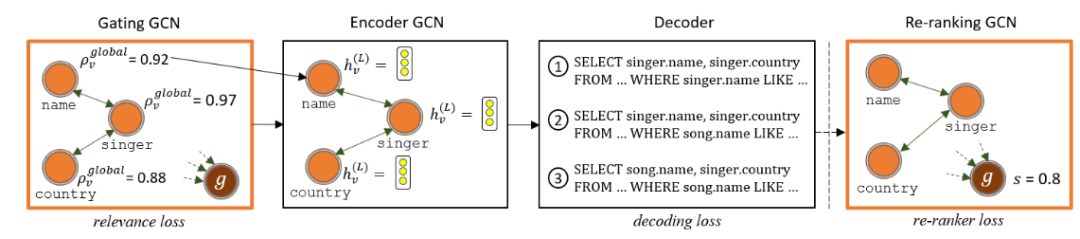

图11 GlobalGNN的工作流程

RAT-SQL

该工作可以看作图网络GNN的后续工作，作者在Table、Column、Question三者之间定义了更多的边（共33种），是目前榜单上的最强模型。

图12 RAT-SQL的样例：引入了Question节点

Global-GNN只建模了Table和Column的联系，RAT-SQL在此基础上又在图中加入Question的节点，而且利用字符串匹配的方法丰富了边的类型。

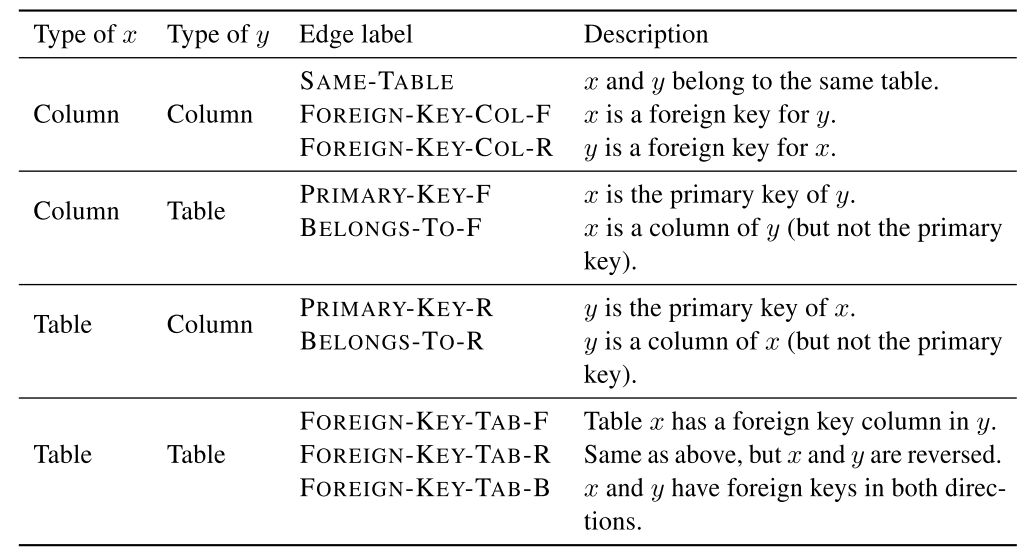

表2 RAT SQL新定义的边关系

总结

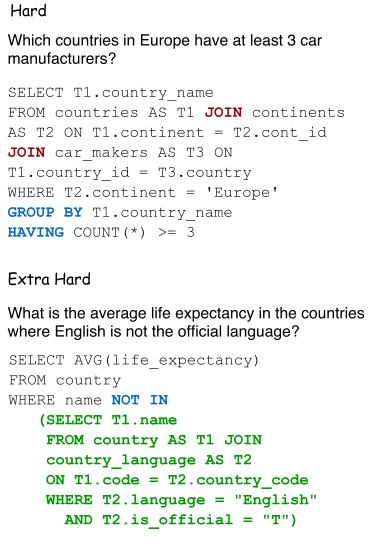

目前，SQL生成任务因其实用的应用场景，引起了学术界和工业界的广泛关注。目前大家的做法也是百花齐放：中间表示、树形解码、图网络建模Quetion和数据库间的关系、重排序、数据增强。但目前的模型，还不能很好解决复杂的操作，例如IRNet在Hard和ExtraHard的准确率也仅为48.1%和25.3%。期待后面能有更加有效、简洁、优雅的工作出现。

表3 模型效果比较（Acc ex: 执行结果；Acc em: SQL完全匹配；Acc qu: SQL无序匹配）

参考文献

[1] Seq2sql: Generating structured queries fromnatural language using reinforcement learning (Victor Zhong, Caiming Xiong,Richard Socher. CoRR2017)

[2] Towards Complex Text-to-SQL in Cross-DomainDatabase with Intermediate Representation (Jiaqi Guo, Zecheng Zhan, Yan Gao,Yan Xiao, Jian-Guang Lou, Ting Liu, and Dongmei Zhang. ACL2019)

[3] SParC: Cross-Domain Semantic Parsing in Context(Tao Yu, Rui Zhang, Michihiro Yasunaga, Yi Chern Tan, Xi Victoria Lin, Suyi Li,Heyang Er, Irene Li, Bo Pang, Tao Chen, Emily Ji, Shreya Dixit, David Proctor,Sungrok Shim, Jonathan Kraft, Vincent Zhang, Caiming Xiong, Richard Socher,Dragomir Radev. ACL2019)

[4] Pointer Networks （OriolVinyals, Meire Fortunato, Navdeep Jaitly. NIPS2015）

[5] SQLNet: Generating Structured Queries FromNatural Language Without Reinforcement Learning (Xiaojun Xu, Chang Liu, DawnSong. ICLR2018)

[6] TypeSQL: Knowledge-based Type-Aware NeuralText-to-SQL Generation (Tao Yu, Zifan Li, Zilin Zhang, Rui Zhang, DragomirRadev. NAACL2018)

[7] SyntaxSQLNet: Syntax Tree Networks for Complexand Cross-DomainT ext-to-SQL Task. (Tao Yu, Michihiro Yasunaga, Kai Yang, RuiZhang, Dongxu Wang, Zifan Li, and Dragomir Radev. EMNLP2018)

[8] Global Reasoning over Database Structures forText-to-SQL Parsing (Ben Bogin, Matt Gardner, Jonathan Berant. EMNLP2019)

[9] RAT-SQL: Relation-Aware Schema Encoding andLinking for Text-to-SQL Parsers (Bailin Wang, Richard Shin, Xiaodong Liu,Oleksandr Polozov, Matthew Richardson. Submitted to ACL2020)

[10] A Pilot Study for Chinese SQL Semantic Parsing(Qingkai Min , Yuefeng Shi and Yue Zhang EMNLP2019)
