作者：段凯文（论文一作）

来源：Cver

我们介绍一篇很好的 one-stage 目标检测论文：CenterNet: Keypoint Triplets for Object Detection，该论文是由中科院，牛津大学以及华为诺亚方舟实验室联合提出。截至目前，据我们所知，CenterNet 应该是 one-stage 目标检测方法中性能最好的方法。

date：20190418

作者团队：中科院，牛津大学，华为诺亚方舟实验室

论文链接：https://arxiv.org/abs/1904.08189

github：https://github.com/Duankaiwen/CenterNet

1. 引言

传统的基于关键点的目标检测方法例如最具代表性的 CornerNet [1] 通过检测物体的左上角点和右下角点来确定目标，但在确定目标的过程中，无法有效利用物体的内部的特征，即无法感知物体内部的信息，从而导致该类方法产生了很多误检 (错误目标框)。本文利用关键点三元组即中心点、左上角点和右下角点三个关键点而不是两个点来确定一个目标，使网络花费了很小的代价便具备了感知物体内部信息的能力，从而能有效抑制误检。另外，为了更好的检测中心点和角点，我们分别提出了 center pooling 和 cascade corner pooling 来提取中心点和角点的特征。我们方法的名字叫 CenterNet，是一种 one-stage 的方法，在最具挑战性之一的数据集 MS COCO [2] 上，获得了47% AP，超过了所有已知的 one-stage 检测方法，并大幅度领先，其领先幅度至少达 4.9%。

2. CenterNet 原理

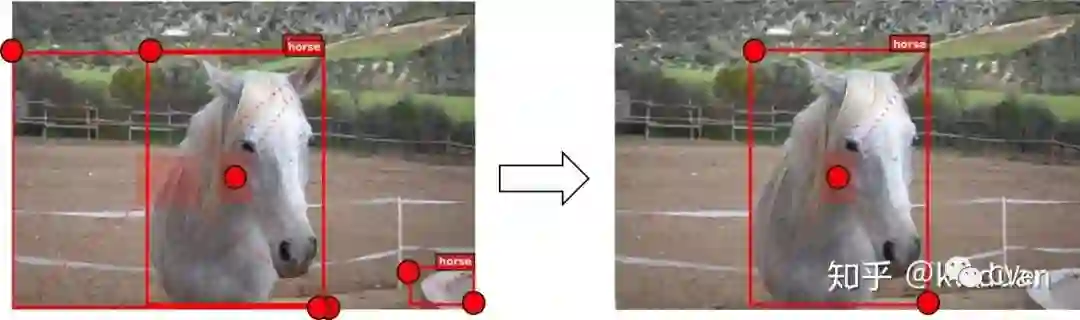

我们抑制误检的原理基于以下推论：如果目标框是准确的，那么在其中心区域能够检测到目标中心点的概率就会很高，反之亦然。因此，首先利用左上和右下两个角点生成初始目标框，对每个预测框定义一个中心区域，然后判断每个目标框的中心区域是否含有中心点，若有则保留该目标框，若无则删除该目标框，其原理如图1所。

图1

3. Baseline 和 Motivation

其实不光是基于关键点的 one-stage 方法无法感知物体内部信息，几乎所有的 one-stage 方法都存在这一问题。本论文的 baseline 为 CornerNet，因此首先讨论 CornerNet 为什么容易产生很多的误检。首先，CornerNet 通过检测角点确定目标，而不是通过初始候选框 anchor 的回归确定目标，由于没有了 anchor 的限制，使得任意两个角点都可以组成一个目标框，这就对判断两个角点是否属于同一物体的算法要求很高，一但准确度差一点，就会产生很多错误目标框。其次，恰恰这个算法有缺陷。因为此算法在判断两个角点是否属于同一物体时，缺乏全局信息的辅助，因此很容易把原本不是同一物体的两个角点看成是一对角点，因此产生了很多错误目标框。最后，角点的特征对边缘比较敏感，这导致很多角点同样对背景的边缘很敏感，因此在背景处也检测到了错误的角点。综上原因，使得 CornerNet 产生了很多误检。如图2所示，我们用 CornerNet 对两张图片进行检测，根据每个预测目标框的 confidence 选出 top100 个预测框 (根据 MS COCO 标准)，可以发现产生了很多误检。其中蓝色框为 ground truth, 红色框为预测框。

图2

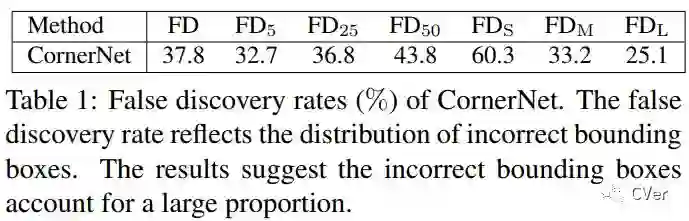

为了能够量化的分析误检问题，我们提出了一种新的衡量指标，称为FD (false discovery) rate, 此指标能够很直观的反映出误检情况。FD rate 的计算方式为 FD = 1-AP，其中 AP 为 IoU 阈值取[0.05 : 0.05 : 0.5]下的平均精度。我们统计了 CornerNet 的误检情况，如表1所示：

可以看到，FD = 37.8，而高达32.7，这意味着即使我们把条件限制的很严格：只有那些与 ground-truth 的 IoU< 0.05 的才被认定为错误目标框，每100个预测框中仍然平均有32.7 个错误目标框！而小尺度的目标框其FD更是达到了60.3！

我们分析出了 CornerNet 的问题后，接下来就是找出解决之道，关键问题在于让网络具备感知物体内部信息的能力。一个较容易想到的方法是把 CornerNet 变成一个 two-stage 的方法，即利用 RoI pooling 或 RoI align 提取预测框的内部信息，从而获得感知能力。但这样做开销很大，因此我们提出了用关键点三元组来检测目标，这样使得我们的方法在 one-stage 的前提下就能获得感知物体内部信息的能力。并且开销较小，因为我们只需关注物体的中心，从而避免了 RoI pooling 或 RoI align 关注物体内部的全部信息。

4. 方法介绍

4.1. 利用关键点三元组检测物体

图3

图3为 CenterNet 的结构图。网络通过 center pooling 和 cascade corner pooling 分别得到 center heatmap 和 corner heatmaps，用来预测关键点的位置。得到角点的位置和类别后，通过 offsets 将角点的位置映射到输入图片的对应位置，然后通过 embedings 判断哪两个角点属于同一个物体，以便组成一个检测框。正如前文所说，组合过程中由于缺乏来自目标区域内部信息的辅助，从而导致大量的误检。为了解决这一问题，CenterNet 不仅预测角点，还预测中心点。我们对每个预测框定义一个中心区域，通过判断每个目标框的中心区域是否含有中心点，若有则保留，并且此时框的 confidence 为中心点，左上角点和右下角点的confidence的平均，若无则去除，使得网络具备感知目标区域内部信息的能力，能够有效除错误的目标框。

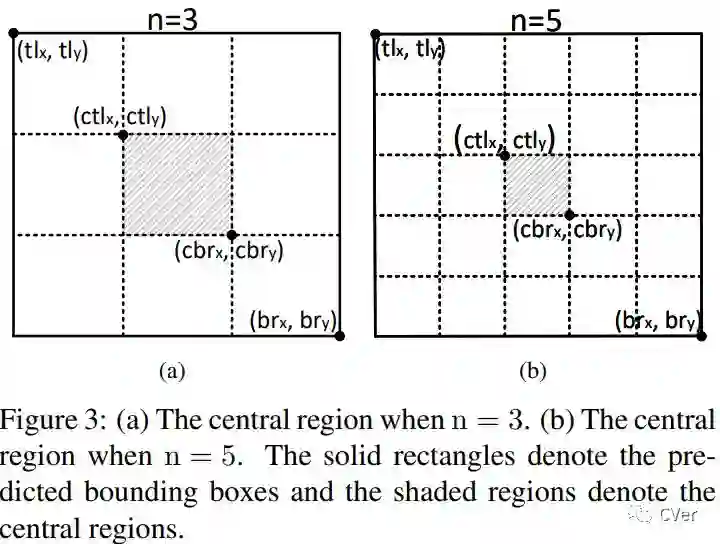

我们发现中心区域的尺度会影响错误框去除效果。中心区域过小导致很多小尺度的错误目标框无法被去除，而中心区域过大导致很多大尺度的错误目标框无法被去除，因此我们提出了尺度可调节的中心区域定义法 (公式1)。该方法可以在预测框的尺度较大时定义一个相对较小的中心区域，在预测框的尺度较小时预测一个相对较大的中心区域。如 Fig3 所示。

4.2 提取中心点和角点特征

图5

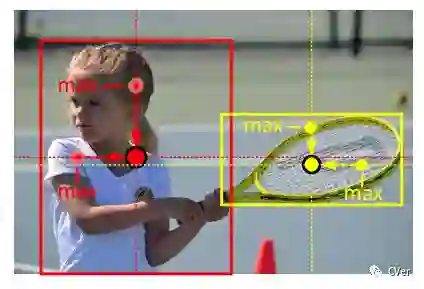

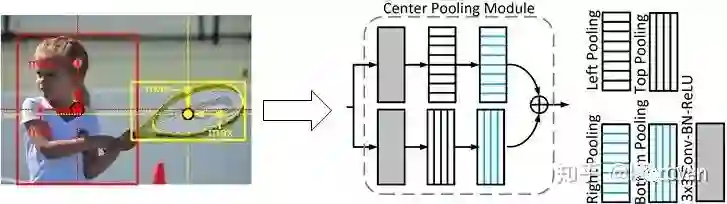

Center pooling：一个物体的中心并不一定含有很强的，易于区分于其他类别的语义信息。例如，一个人的头部含有很强的，易于区分于其他类别的语义信息，但是其中心往往位于人的中部。我们提出了center pooling 来丰富中心点特征。图5为该方法原理，center pooling提取中心点水平方向和垂直方向的最大值并相加，以此给中心点提供所处位置以外的信息。这一操作使中心点有机会获得更易于区分于其他类别的语义信息。Center pooling 可通过不同方向上的 corner pooling 的组合实现。一个水平方向上的取最大值操作可由 left pooling 和 right pooling通过串联实现，同理，一个垂直方向上的取最大值操作可由 top pooling 和 bottom pooling通过串联实现，如图6所示。

图6

图7

Cascade corner pooling: 一般情况下角点位于物体外部，所处位置并不含有关联物体的语义信息，这为角点的检测带来了困难。图7(b) 为传统做法，称为 corner pooling。它提取物体边界最大值并相加，该方法只能提供关联物体边缘语义信息，对于更加丰富的物体内部语义信息则很难提取到。图7(c)为cascade corner pooling 原理，它首先提取物体边界最大值，然后在边界最大值处继续向内部(图中沿虚线方向)提取提最大值，并与边界最大值相加，以此给角点特征提供更加丰富的关联物体语义信息。Cascade corner pooling 也可通过不同方向上的 corner pooling 的组合实现，如图8 所示，图8展示了cascade left corner pooling 原理。

图8

5. 实验分析

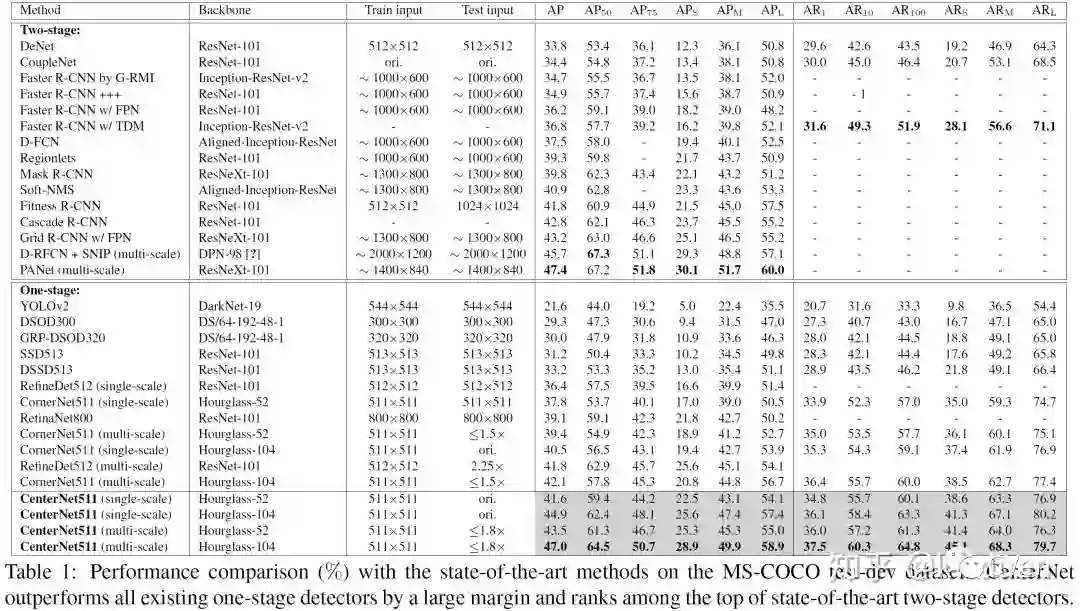

本实验在最具挑战性之一的 MS COCO 数据集上进行测试，我们选了一些比较有代表性的工作做了对比。实验结果表明 CenterNet 获得了47%的AP，超过了所有已知的 one-stage 检测方法，并大幅度领先，其领先幅度至少达4.9%。Table2为 CenterNet 与 CornerNet 的单独对比。最近目标检测方法在COCO数据集上基本在以百分之零点几的精度往前推进，因为coco数据集难度很高，而我们的 CenterNet 往前推进了将近5个百分点。同时，CenterNet 的结果也接近two-stage方法的最好结果。值得注意的是，CenterNet 训练输入图片分辨率只有 511X511，在 single-scale下，测试图片的分辨率为原图分辨率（~500），在 multi-scale下，测试图片的分辨率最大为原图分辨率的1.8倍。而two-stage的输入图片的分辨率一般最短边也要>600,甚至更大，比如D-RFCN+SNIP [3] 和 PANet [4]。而且我们的方法是 Train from scratch。

速度方面，Two-stage 方法论文中一般是不报的。One-stage方法只在较浅的backbone上如VGG-16上报速度，一般处理一张图片需要十几毫秒，在较深的backbone上速度为慢一些，处理一张图片需要几百毫秒，但还是要比 two-stage 的方法快。在这里，我们在一张 Nvidia Tesla P100 显卡上比较了CornerNet和CenterNet，CornerNet511-104 测试速度约为 300ms/帧 (并没有实现原论文所说的250ms/帧的速度，可能是与我用的服务器环境有关)，而 CenterNet511-104 的测试速度约为340ms/帧，比 baseline 慢约 40ms/帧。但对于更轻backbone，CenterNet511-52的测试速度约为270ms/帧，比CornerNet511-104快约30ms/帧，而且其精度无论是single-scale test 还是 multi-scale test 都比CornerNet511-104高。

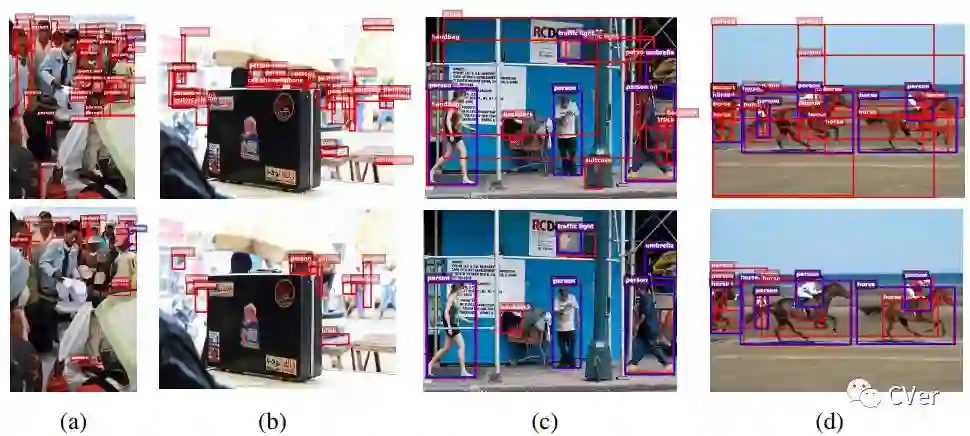

CenterNet 以 CornerNet为 baseline，后者为最具代表性的基于关键点的目标检测方法。上图展示了 CenterNet 与 CornerNet 的对比结果。(a) 和 (b) 表明 CenterNet 能有效去除小尺度的错误目标框。(c) 和 (d) 表明 CenterNet 能有效去除中等尺度和大尺度的错误目标框。

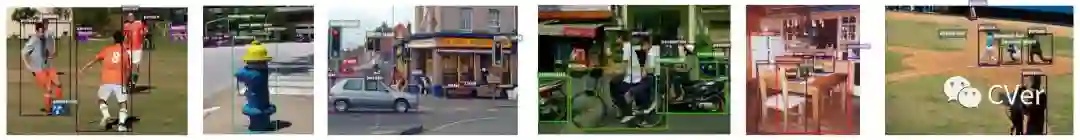

上图为 CenterNet 的检测结果。由于 CenterNet 去除了大量错误的目标框，因此即使在目标框的 confidence 较低的情况下，依然能保证较好的检测结果，上图展示了 confidence 在0.5以上的目标框分布情况。

Table4 为消除实验。第一行为 CornerNet 结果。中心点的加入 (CRE) 使得网络提升了2.3% (37.6% vs 39.9%)。对于中心点的检测，本实验使用传统的卷积操作进行。其中小尺度目标提升的最多，提升了4.6% (18.5% vs 23.1%)，而大尺度目标几乎没有发生变化。这说明小尺度的错误目标框被去除的最多，这是因为从概率上讲，小尺度目标框由于面积小更容易确定其中心点，因此那些错误的小目标框不在中心点附近的概率更大，因此去除的最多。Center pooling (CTP) 的加入使网络进一步提升了0.9%。值得注意的是，大尺度目标提升了1.4% (52.2% vs 53.6%)，小目标和中等目标也得到了一定的提升，这表明 center pooling 能够使中心点获得更易于区分于其他类别的语义信息。Cascade corner pooling (CCP) 使得使网络性能进一步提升。第二行的试验中，我们将 CornerNet 的corner pooling 替换成了 cascade corner pooling，性能提升了0.7% (37.6% vs 38.3%)。可以观察到大目标的 AP 没有发生变化，AR 却提升了1.8% (74.0% vs 75.8%)，这说明 cascade corner pooling 通过加入了物体内部信息能够感知更多的物体，但是由于大目标由于面积过大，使其容易获得较明显的内部特征而干扰了边缘特征，因此使得预测出的目标框位置不精确。当结合了 CRE 后，由于 CRE 能够有效去除错误目标框，因此使大目标框的AP得到了提升 (53.6% vs 55.8%).

Table3 为错误目标框的去除实验的对比。实验结果表明 CenterNet 去除了大量的错误目标框，尤其是小尺度的错误目标框，这也是为什么小尺度目标的 AP 提升最多的原因。

Table5 为错误实验分析。我们将检测的中心点用真实的中心点代替，实验结果表明中心点的检测准确度还有很大的提升空间。同时该结果还表明要想更进一步的提升检测精度，需要进一步提升角点的检测精度。

6. 总结

前文提到 one-stage 方法都无法感知物体内部信息，这是由于 one-stage 直接对 anchor 进行回归和分类，这个过程并没有像 two-stage 方法一样利用到了物体内部特征，因此无法感知物体内部信息。本工作主要研究了基于关键点的 one-stage 方法，在接下来的工作中，我们将扩展到更广义的 one-stage 方法，如 SSD[5] 等方法，以及更多的 backbone，例如VGG-16，resnet101等。

参考文献：

[1]. H. Law and J. Deng. Cornernet: Detecting objects as paired keypoints. In Proceedings of the European conference on computer vision, pages 734–750, 2018.

[2]. T.-Y. Lin, M. Maire, S. Belongie, J. Hays, P. Perona, D. Ramanan, P. Doll´ar, and C. L. Zitnick. Microsoft coco: Common objects in context. In European conference on computer vision, pages 740–755. Springer, 2014.

[3]. B. Singh and L. S. Davis. An analysis of scale invariance in object detection snip. In Proceedings of the IEEE conference on computer vision and pattern recognition, pages 3578–3587, 2018.

[4]. S. Liu, L. Qi, H. Qin, J. Shi, and J. Jia. Path aggregation network for instance segmentation. In Proceedings of the IEEE conference on computer vision and pattern recognition, pages 8759–8768, 2018.

[5]. W. Liu, D. Anguelov, D. Erhan, C. Szegedy, S. Reed, C.Y. Fu, and A. C. Berg. Ssd: Single shot multibox detector. In European conference on computer vision, pages 21–37. Springer, 2016.

论文已开源，快快star该项目，并下载使用吧！

论文链接：https://arxiv.org/abs/1904.08189

代码链接：

https://github.com/Duankaiwen/CenterNet
