BiLSTM+CRF命名实体识别：达观杯败走记（上篇）

2020 年 5 月 27 日 深度学习自然语言处理

一：今日吐槽

去年7月份入职那会，由达观数据主办的信息抽取大赛正在进行中，那是一个命名实体识别的比赛。

听大佬们说，参加比赛是一种DFS的学习方法，带着问题去学习，比按部就班地看书和听课效果更好。

想起多年前，三天搞定一个题目的数学建模比赛经历，我激动地直拍高铁的座椅：

这比赛给了俩月呢！

在广州到上海的路上我就组好了队。

拿到比赛数据，小群里开始热火朝天：

把IOB格式改为IOBES格式
把词的长度特征，做embedding，再和字向量拼接
模型可以试试IDCNN+CRF，训练更快
NLP中的数据增强不可能不用
地表最强的BERT必须安排一下

两周过去了，自己用keras写好的模型拿了0.66分。

一个月过去了，git clone 的pytorch版 baseline 勉强跑通。

两个月过去了，我把《十强选手方案》搬运到安静的群里，又回到了峡谷。

身体里沉睡的野兽，觉醒了！

战斗，让我忘记疯狂！

球球你阻止我！

二：内容预

上个月写了篇文章，介绍了怎么用双向最大匹配+实体词典进行实体自动标注。

双向最大匹配和实体标注：你以为我只能分词？

如此一来，有了实体词典，实体识别中最繁琐的样本标注问题就解决了。

目前我手头有一份标注好的医疗实体数据集，训练集、验证集和测试集的数量分别为：101218 / 7827 / 16804，医疗实体有15类：

{'PSB', 'SGN', 'PT', 'TES', 'SUR', 'DIS', 'DRU', 'ORG', 'DEG', 'PRE', 'CL', 'SYM', 'REG', 'Dur', 'FW'}

数据集不小，实体类别够多，又属于专业领域，适合搞事情。

于是这次整理了一个BILSTM+CRF的模型，经过比较细致地优化，在这份数据的测试集上，F1值可达0.97。

在网上找了条和医疗相关的句子，测试结果如下：

{'entities': [{'end': 7, 'start': 5, 'type': 'ORG', 'word': '心脏'},
              {'end': 10, 'start': 8, 'type': 'ORG', 'word': '血管'},
              {'end': 40, 'start': 36, 'type': 'DIS', 'word': '心血管病'}],

 'string': '循环系统由心脏、血管和调节血液循环的神经体液组织构成，循环系统疾病也称为心血管病。'}

BILSTM+CRF尽管是实体识别的一个BaseLine，但是数据预处理、特征构造、损失计算和维特比解码，都有不少需要注意的点。

看了网上的一些代码，你是否和我一样，还有以下疑问：

样本和标签是否需要加<start>和<end>标记
怎么把IOB格式转换为IOBES格式
论文源码中的大小写特征（Capitalization feature）怎么借鉴
怎么计算CRF损失
怎么对损失做MASK

这篇文章争取把以上疑问解决，并得到一个F1值达0.97的模型。

完整的数据和代码都已经上传github，这次也有好好写REDME.md。

https://github.com/DengYangyong/medical_entity_recognize

三：预修知识

BILSTM+CRF的模型出自这篇论文：

《Neural Architectures for Named Entity Recognition》

论文介绍了模型结构、损失函数、数据处理格式和参数的配置，是必看的第一手资料。

但是论文对损失函数的介绍，以及如何用动态规划计算损失和解码，不是很详细。

推荐看这两篇文章：

BiLSTM上的CRF，用命名实体识别任务来解释CRF（2）损失函数

BiLSTM上的CRF，用命名实体识别任务来解释CRF（3）推理

喂，推荐这两篇文章真不是因为园长就在我背后啊，是因为真的比较清楚啊！

四：数据介绍

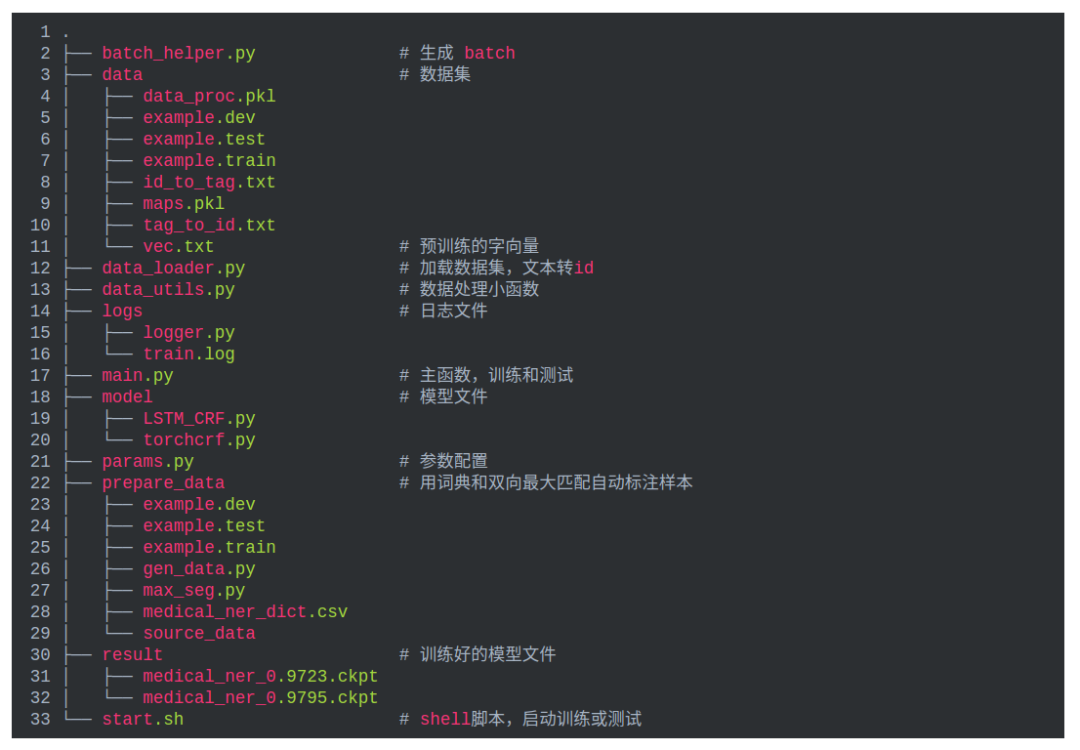

代码结构如下：

这次的数据集由医疗电子病历标注而成，标注格式为IOB，每个句子是一个样本，句子之间用空格隔开。

O表示这个字不是实体，B表示这个字是实体的开头，实体除开头以外的字，都用I标记。

如下就是两个样本。

入 O
院 O
诊 O
断 O
：O
腰 B-DIS
椎 I-DIS
间 I-DIS
盘 I-DIS
突 I-DIS
出 I-DIS
症 I-DIS
（ O
L O
4 O
- O
S O
1 O
） O
。O

诊 O
疗 O
经 O
过 O
：O
完 O
善 O
心 B-TES
电 I-TES
图 I-TES
、 O
胸 B-TES
透 I-TES
、 O
化 B-TES
验 I-TES
等 O
相 O
关 O
检 O
查 O
。O

五：数据预处理

数据预处理的代码如下。

一共是六步：

首先将标注好的数据集，整理成样本，每个样本是一个句子。

然后将IOB格式转换成IOBES格式。

接着根据训练集和预训练的字向量，建立字与id的映射，标签与id的映射。

接着加载预训练的字向量。

接着把样本和标签加上<start>和<end>的标记，转化为id。

最后保存样本、标签、映射和字向量。

#coding:utf-8
from data_utils import char_mapping,tag_mapping,augment_with_pretrained
from data_utils import zero_digits,iob, iob_iobes, get_seg_features
from logs.logger import logger
from params import params
import os
import pickle
from tqdm import tqdm
import numpy as np
import torch

config = params()


def build_dataset():

    train_sentences = load_sentences(
        config.train_file, config.lower, config.zero
    )
    dev_sentences = load_sentences(
        config.dev_file, config.lower, config.zero
    )
    test_sentences = load_sentences(
        config.test_file, config.lower, config.zero
    )
    logger.info("成功读取标注好的数据")


    update_tag_scheme(
        train_sentences, config.tag_schema
    )
    update_tag_scheme(
        test_sentences, config.tag_schema
    )
    update_tag_scheme(
        dev_sentences, config.tag_schema
    )
    logger.info("成功将IOB格式转化为IOBES格式")


    if not os.path.isfile(config.map_file):
        char_to_id, id_to_char, tag_to_id, id_to_tag = create_maps(train_sentences)
        logger.info("根据训练集建立字典完毕")
    else:
        with open(config.map_file, "rb") as f:
            char_to_id, id_to_char, tag_to_id, id_to_tag = pickle.load(f)
        logger.info("已有字典文件，加载完毕")


    emb_matrix = load_emb_matrix(char_to_id)
    logger.info("加载预训练的字向量完毕")


    train_data = prepare_dataset(
        train_sentences, char_to_id, tag_to_id, config.lower
    )
    dev_data = prepare_dataset(
        dev_sentences, char_to_id, tag_to_id, config.lower
    )
    test_data = prepare_dataset(
        test_sentences, char_to_id, tag_to_id, config.lower
    )
    logger.info("把样本和标签处理为id完毕")
    logger.info("%i / %i / %i sentences in train / dev / test." % (
        len(train_data), len(dev_data), len(test_data))
    )

    with open(config.data_proc_file, "wb") as f:
        pickle.dump([train_data,dev_data,test_data], f)
        pickle.dump([char_to_id,id_to_char,tag_to_id,id_to_tag], f)
        pickle.dump(emb_matrix, f)

    return train_data,dev_data,test_data, char_to_id, tag_to_id, emb_matrix

构造样本

由于数据集中，每一行是一个字和对应的标签，而样本是一个句子，那么需要把字添加到句子中，遇到换行符，则表明句子已经结束，下一个字属于另一个句子。

另外，数据处理的一个小技巧是，把数据集中的数字，全部用0替换，然后大写字母转化为小写。当然，这个可以自行选择。

def load_sentences(path, lower, zero):
    """
    加载训练样本，一句话就是一个样本。
    训练样本中，每一行是这样的：长 B-Dur，即字和对应的标签
    句子之间使用空行隔开的
    return : sentences: [[[['无', 'O'], ['长', 'B-Dur'], ['期', 'I-Dur'],...]]
    """

    sentences = []
    sentence = []

    for line in open(path, 'r',encoding='utf8'):

        """ 如果包含有数字，就把每个数字用0替换 """
        line = line.rstrip()
        line = zero_digits(line) if zero else line

        """ 如果不是句子结束的换行符，就继续添加单词到句子中 """
        if line:
            word_pair = ["<unk>", line[2:]] if line[0] == " " else line.split()
            assert len(word_pair) == 2
            sentence.append(word_pair)

        else:

            """ 如果遇到换行符，说明一个句子处理完毕 """
            if len(sentence) > 0:
                sentences.append(sentence)
                sentence = []

    """ 最后一个句子没有换行符，处理好后，直接添加到样本集中 """
    if len(sentence) > 0:
        sentences.append(sentence)

    return  sentences

处理好后，每个样本的如下：

train_sentences[0]
[['无', 'O'], ['长', 'B-Dur'], ['期', 'I-Dur'], ['0', 'O'], ['0', 'O'], ['0', 'O'], ['年', 'O']

转换为IOBES格式

论文中作者是将IOB格式转化为了IOBES格式，也就是：

如果实体只有一个字，那就用S标记。

如果实体有两个字或以上，那么开头用B标记，结尾用E标记，中间的字用I标记。

IOBES这种标记方式按道理是更好的，因为提供了更丰富的信息，用特定的符号来标记开头和结尾，便于在预测时提取实体。

比如以下就是预测时，提取实体的格式：

{'entities': [{'end': 7, 'start': 5, 'type': 'ORG', 'word': '心脏'},
              {'end': 10, 'start': 8, 'type': 'ORG', 'word': '血管'},
              {'end': 40, 'start': 36, 'type': 'DIS', 'word': '心血管病'}],

 'string': '循环系统由心脏、血管和调节血液循环的神经体液组织构成，循环系统疾病也称为心血管病。'}

实际转换的时候，我们先对IOB格式进行检查，如果有不合理的，则纠正。

比如下面这个就是错误的格式，I不能作为开头，O也不可能为实体的标记。

[O,I-ORG,B-ORG,O,O-ORG,...]

纠正之后，再转换为IOBES格式。

具体的纠正和转换函数，直接用就好了，自己写是很难写出来的（-.-）。

def update_tag_scheme(sentences, tag_scheme):
    """
    1：检查样本的标签是否为正确的IOB格式，如果不对则纠正。
    2：将IOB格式转化为IOBES格式。
    """

    for i, s in enumerate(sentences):

        tags = [w[-1] for w in s]

        if not iob(tags):
            s_str = '\n'.join(' '.join(w) for w in s)
            print('Sentences should be given in IOB format! \n' +
                  'Please check sentence %i:\n%s' % (i, s_str))

        """ 如果用IOB格式训练，则检查并纠正一遍 """
        if tag_scheme == 'iob':

            for word, new_tag in zip(s, tags):
                word[-1] = new_tag

        elif tag_scheme == 'iobes':

            """ 将IOB格式转化为IOBES格式 """
            new_tags = iob_iobes(tags)
            for word, new_tag in zip(s, new_tags):
                word[-1] = new_tag

转换后的样本格式如下：

[['突', 'B-SYM'], ['发', 'E-SYM'], ['右', 'B-REG'], ['侧', 'I-REG'], ['肢', 'I-REG'], ['体', 'E-REG']，...]

建立字、标签到id的映射

下面的两个函数分别用来构造字和id的映射、标签和id的映射，在data_utils.py中。

首先create_dico这个函数统计字、标签的频率字典，再按频率降序，构造item到id的映射。

因为要对每个batch中不等长的输入序列做zero pad，让batch中样本长度一致，所以给<pad>标记设定最高的频率，使它的id为0。

又因为这是加了CRF的模型，所以需要在样本和标签的前后加<start>和<end>的标记。

以下构造字和id的映射：

def char_mapping(sentences, lower):
    """
    建立字和id对应的字典，按频率降序排列
    由于用了CRF，所以需要在句子前后加<start>和<end>
    那么在字典中也加入这两个标记
    """
    chars = [[x[0].lower() if lower else x[0] for x in s] for s in sentences]
    dico = create_dico(chars)
    dico["<pad>"] = 100000003
    dico['<unk>'] = 100000002
    dico["<start>"] = 100000001
    dico["<end>"] = 100000000
    char_to_id, id_to_char = create_mapping(dico)
    logger.info("Found %i unique words (%i in total)" % (len(dico), sum(len(x) for x in chars)))

    return dico, char_to_id, id_to_char

以下构造标签和id的映射：

def tag_mapping(sentences):
    """
    建立标签和id对应的字典，按频率降序排列
    由于用了CRF，所以需要在标签前后加<start>和<end>
    那么在字典中也加入这两个标记
    """

    f = open('data/tag_to_id.txt','w',encoding='utf8')
    f1 = open('data/id_to_tag.txt','w',encoding='utf8')

    tags = [[x[-1] for x in s] for s in sentences]

    dico = create_dico(tags)
    dico["<pad>"] = 100000002
    dico["<start>"] = 100000001
    dico["<end>"] = 100000000
    tag_to_id, id_to_tag = create_mapping(dico)

    logger.info("Found %i unique named entity tags" % len(dico))
    for k,v in tag_to_id.items():
        f.write(k+":"+str(v)+"\n")
    for k,v in id_to_tag.items():
        f1.write(str(k)+":"+str(v)+"\n")
    return dico, tag_to_id, id_to_tag

为啥要加<start>和<end>标记呢？

以下内容引用自论文。

y(0) and y(n) are the start and end tags of a sentence, that we add to the set of possible tags.

以下内容引用自上面第一篇文章：

为了使transition评分矩阵更健壮，我们将添加另外两个标签，START和END。START是指一个句子的开头，而不是第一个单词。END表示句子的结尾。

ronghuaiyang，公众号：AI公园BiLSTM上的CRF，用命名实体识别任务来解释CRF（2）损失函数

以下为转移矩阵的样子，我们可以看到从 START到 I-Person 的概率非常低（0.007），而从START到B-Person的概率非常高（0.8）。

这可以让转移矩阵学习到有用的约束：让一个句子的第一个字标记为I的概率非常低，标记为B的概率非常高，从而提高标注的准确率。

另外，由于使用了预训练的字向量，我们需要把在字向量中但是不在训练集中的字，加入到字与id的映射中。

下面这段代码用到了上面两个函数。

def create_maps(sentences):
    """
    建立字和标签的字典
    """

    if config.pre_emb:

        """ 首先利用训练集建立字典 """
        dico_chars_train, _, _ = char_mapping(sentences, config.lower)

        """ 预训练字向量中的字，如果不在上面的字典中，则加入 """
        dico_chars, char_to_id, id_to_char = augment_with_pretrained(dico_chars_train.copy(),
                                                                     config.emb_file)

    else:

        """ 只利用训练集建立字典 """
        _, char_to_id, id_to_char = char_mapping(sentences, config.lower)

    """ 利用训练集建立标签字典 """
    _, tag_to_id, id_to_tag = tag_mapping(sentences)

    with open(config.map_file, "wb") as f:
        pickle.dump([char_to_id, id_to_char, tag_to_id, id_to_tag], f)

    return char_to_id, id_to_char, tag_to_id, id_to_tag

建立的字和id的映射、标签和id的映射如下：

char_to_id
{'<pad>': 0, '<unk>': 1, '<start>': 2, '<end>': 3, '0': 4, '，': 5, '：': 6, '。': 7, '无': 8, '、': 9, '常': 10, ...}

tag_to_id
{'<pad>': 0, '<start>': 1, '<end>': 2, 'O': 3, 'I-TES': 4, 'I-DIS': 5, 'I-SGN': 6, 'B-TES': 7, ...}

加入<start>和<end>的标记

接着在样本（句子）和标签的前后加入<start>和<end>的标记，并转化为id。

如果模型训练好了，输入一条句子预测，那么句子没有自带标签，所以test=True

时，tags_idx随便搞，只要和句子长度一致即可。

def prepare_dataset(sentences, char_to_id, tag_to_id, lower=False, test=False):

    """
    把文本型的样本和标签，转化为index，便于输入模型
    需要在每个样本和标签前后加<start>和<end>
    """

    def f(x): return x.lower() if lower else x

    data = []
    for s in sentences:

        chars = [w[0] for w in s]
        tags = [w[-1] for w in s]

        """ 句子转化为index """
        chars_idx = [char_to_id[f(c) if f(c) in char_to_id else '<unk>'] for c in chars]

        """ 对句子分词，构造词的长度特征 """
        segs_idx = get_seg_features("".join(chars))

        """ 每个样本前后加<start>和<end> """
        chars_idx = [char_to_id["<start>"]] + chars_idx + [char_to_id["<end>"]]
        segs_idx = [0] + segs_idx + [0]

        """ 把标签转化为index, 标签前后加<start>和<end> """
        tags = ["<start>"] + tags + ["<end>"]
        if not test:
            tags_idx =  [tag_to_id[t] for t in tags]

        else:
            tags_idx = [tag_to_id["<pad>"] for _ in tags]

        assert len(chars_idx) == len(segs_idx) == len(tags_idx)
        data.append([chars_idx, segs_idx, tags_idx])

    return data

另外注意到有个segs_idx，这是什么？

这是对句子进行分词后，提取的词长度特征，作为字向量特征的补充。

每个字的长度特征为0~3的一个id，后面我们把这个id处理为20维的向量，和100维的字向量进行拼接，得到120维的向量。

具体的解释看下面的代码。

def get_seg_features(string):
    """
    对句子分词，构造词的长度特征，为BIES格式,
    [对]对应的特征为[0],
    [句子]对应的特征为[1,3],
    [中华人民]对应的特征为[1,2,2,3]
    """
    seg_feature = []

    for word in jieba.cut(string):
        if len(word) == 1:
            seg_feature.append(0)
        else:
            tmp = [2] * len(word)
            tmp[0] = 1
            tmp[-1] = 3
            seg_feature.extend(tmp)
    return seg_feature

比如下面这个句子的分词特征为：

句子：
"循环系统由心脏、血管和调节血液循环的神经体液组织构成"

分词结果：
['循环系统', '由', '心脏', '、', '血管', '和', '调节', '血液循环', '的', '神经', '体液', '组织', '构成']

长度特征：
[1, 2, 2, 3, 0, 1, 3, 0, 1, 3, 0, 1, 3, 1, 2, 2, 3, 0, 1, 3, 1, 3, 1, 3, 1, 3]

这个是怎么来的？

论文的源码中用到了一个叫做Capitalization feature 的特征，也就是单词的大小写特征，也是作为嵌入，和单词向量进行拼接。

def cap_feature(s):
    """
    Capitalization feature:
    0 = low caps
    1 = all caps
    2 = first letter caps
    3 = one capital (not first letter)
    """
    if s.lower() == s:
        return 0
    elif s.upper() == s:
        return 1
    elif s[0].upper() == s[0]:
        return 2
    else:
        return 3

所以我们的分词特征借鉴了上面的思路，应该可以提供更丰富的信息。

六：batch 分桶

把数据构造成batch，没有用pytorch的 Dataset 和 DataLoader 这两个函数，因为不方便做 batch 分桶。

啥叫batch分桶？

这个叫法很土，意思是把所有样本先按长度排序，生成batch的时候，长度相近的样本在一个batch内，batch内部按最长的样本长度进行zero pad。

而batch之间的长度不同，最大程度减少了zero pad 的数量，从而加快训练速度。

#coding:utf-8
import math
import random
import torch

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")

class BatchManager(object):

    def __init__(self, data,  batch_size):
        self.batch_data = self.sort_and_pad(data, batch_size)
        self.len_data = len(self.batch_data)

    def sort_and_pad(self, data, batch_size):
        """
        把样本按长度排序，然后分batch，再pad
        batch之间的输入长度不同，可以减少zero pad，加速计算
        """

        num_batch = int(math.ceil(len(data) / batch_size))
        sorted_data = sorted(data, key=lambda x: len(x[0]))

        batch_data = list()
        for i in range(num_batch):

            """ 进行zero pad """
            batch_data.append(self.pad_data(
                sorted_data[i*int(batch_size): (i+1)*int(batch_size)])
            )

        return batch_data

    @staticmethod
    def pad_data(data):
        """
        构造一个mask矩阵，对pad进行mask，不参与loss的计算
        """

        batch_chars_idx = []
        batch_segs_idx = []
        batch_tags_idx = []
        batch_mask = []

        max_length = max([len(sentence[0]) for sentence in data])
        for line in data:
            chars_idx, segs_idx, tags_idx = line

            padding = [0] * (max_length - len(chars_idx))

            batch_chars_idx.append(chars_idx + padding)
            batch_segs_idx.append(segs_idx + padding)
            batch_tags_idx.append(tags_idx + padding)
            batch_mask.append([1] * len(chars_idx) + padding)

        batch_chars_idx = torch.LongTensor(batch_chars_idx).to(device)
        batch_segs_idx = torch.LongTensor(batch_segs_idx).to(device)
        batch_tags_idx = torch.LongTensor(batch_tags_idx).to(device)
        batch_mask = torch.tensor(batch_mask,dtype=torch.uint8).to(device)

        return [batch_chars_idx, batch_segs_idx, batch_tags_idx, batch_mask]

    def iter_batch(self, shuffle=True):

        if shuffle:
            random.shuffle(self.batch_data)

        for idx in range(self.len_data):
            yield self.batch_data[idx]

另外，由于对batch内不够长的样本进行了 zero pad，训练时，模型会预测每个字包括<pad>的标签，并用发射概率矩阵和转移概率矩阵来计算loss。

那么<pad>的标签概率参与loss计算，会导致loss的计算有偏差，所以我们需要准备一个mask矩阵，把<pad>的标签概率mask掉。

chars:
["神","经","体","液","组","织","<pad>","<pad>","<pad>"]

mask:
[1,1,1,1,1,1,0,0,0]

好了，上篇就介绍数据预处理和batch的生成，下篇介绍模型和训练。

参考资料：

1：《Neural Architectures for Named Entity Recognition》

2：《BiLSTM上的CRF，用命名实体识别任务来解释CRF（2）损失函数》

END

添加个人微信，备注： 昵称-学校（公司）-方向 ，即可获得

1. 快速学习深度学习五件套资料

2. 进入高手如云DL&NLP交流群

记得备注呦

登录查看更多

相关内容

条件随机场

关注 337

条件随机域（场）（conditional random fields，简称 CRF，或CRFs），是一种判别式概率模型，是随机场的一种，常用于标注或分析序列资料，如自然语言文字或是生物序列。如同马尔可夫随机场，条件随机场为具有无向的图模型，图中的顶点代表随机变量，顶点间的连线代表随机变量间的相依关系，在条件随机场中，随机变量 Y 的分布为条件机率，给定的观察值则为随机变量 X。原则上，条件随机场的图模型布局是可以任意给定的，一般常用的布局是链结式的架构，链结式架构不论在训练（training）、推论（inference）、或是解码（decoding）上，都存在效率较高的算法可供演算。

新杀器来了！Facebook AI提出DETR：用Transformers来进行端到端的目标检测

专知会员服务

50+阅读 · 2020年5月28日

【KDD2020】多源深度域自适应的时序传感数据

专知会员服务

59+阅读 · 2020年5月25日

【中科院】命名实体识别技术综述

专知会员服务

153+阅读 · 2020年4月21日

【ACL2020】TriggerNER:使用实体触发器学习作为解释用于命名实体识别

专知会员服务

22+阅读 · 2020年4月18日
