阿里工程师详解典型SLAM应用场景及解决方案
随着AR/VR行业的兴起，以及智能移动机器人、无人驾驶的发展，行业对SLAM技术的需求出现了井喷。
另一方面，随着传感器技术的发展，计算资源的丰富以及算法的进步，SLAM技术本身也进入了一个从算法到产品过渡的阶段。行业中已经出现了一些以SLAM技术为主的产品，但离进入千家万户还有一定的距离。
本文将从SLAM的基本技术，典型SLAM的应用以及目前行业中使用的解决方案来介绍。
▍SLAM技术入门
SLAM是simultaneous localization and mapping的简写，中文直译为同时定位与建图，其中又以定位更为核心，建图实际上是在定位的基础上，将观测数据进行融合的过程。
关于定位，我们或许听过很多相关的术语，GPS（全球定位系统），基站定位，WIFI定位，陀螺仪等等；但以上定位方案无论是适用场景，还是精度，抑或是价格，对于常见的SLAM应用都不能满足需求，因此需要寻求更好的定位解决方案。
定位本质上可以定义为一个估计问题，通过传感器的观测数据（存在不同程度的噪声）来估计位置；也可以定义为一个优化问题，通过多种观测数据之间的约束关系，对位置进行优化。
逻辑上，噪声越低的传感器能够获得更好的定位精度，但需要在价格和精度上寻求balance；
目前行业中使用的传感器有：激光雷达（单线、多线，能够获得对应点的深度信息），深度摄像头（TOF，结构光，双目；三种方案各有优缺点，能够获取彩色和深度图像），IMU（惯导单元，能够获得高频的位移信号），彩色摄像头（单目，鱼眼，或者是经过特殊的设计获得更大的FOV），码盘（记录累积里程，累积误差大）；
对于定位，通常意义上我们都指绝对定位，比如我们的GPS，固定原点位置，所有的定位都以这个原点作为参考，并以经纬度表示；又比如建筑物内部，我们规定一个原点，其他的定位结果都已这个位置为参考，并加上度量衡（cm, m等）表示。
另外，在SLAM中我们也考虑相对定位（或者称为相对位移），当前时刻相对于前一时刻的旋转、平移量是多少，并且可以通过时序的累积得到绝对定位。
关于SLAM入门，在这里把几个相关的资料list出来：
1. slamcn主页：http://suo.im/SaPrA
2. 大神Andrew Davison的主页：http://suo.im/3WJvc1
3. openslam：http://openslam.org/
4. 《视觉SLAM十四讲》，高翔，总结比较全面，同时有对应的code可以参考
5. slam基础知识：http://suo.im/2icPv3
学习SLAM需要哪些预备知识？感兴趣的朋友可以关注一下上面的材料。
以下从三个方向，简单介绍SLAM技术的入门以及视觉SLAM技术。
1. 激光雷达定位
使用激光雷达进行定位一般情况下包含建图、定位两个过程；当然，单线和多线激光在处理时是有差异的，在此以单线激光为例。
单线激光能够获取到某一平面上以激光位置为参考的点的深度信息，一周常见的是上千个点左右；他能够很好的捕捉场景以某一平面为参考的轮廓信息。
结合如码盘等完成建图，获取2d的平面图，建好的地图参考这个图片：
通过这个图片，我们大致能够判断这个地图是办公区，然后工位信息相对准确。
定位过程可以简单的理解成，通过当前激光的观测数据，同地图信息匹配得到定位位置；当然这中间需要使用相对的位移的信息，在此不进行更多的介绍。
当环境变化较小（即地图信息不需要频繁更新）的情况下，激光雷达能够获得很好的定位精度以及定位的连续性。但对于周围环境变化较快，比如商场的公共区域，存在很多行人的情况，激光雷达定位需要做特殊处理。
2. 视觉SLAM技术
着重介绍基于视觉的SLAM技术，并且参考ORB_SLAM为例说明一个完整的视觉SLAM系统需要的多个模块。可以参考这个链接学习相关内容：
orb-slam在众多SLAM方法中处于怎样的地位？

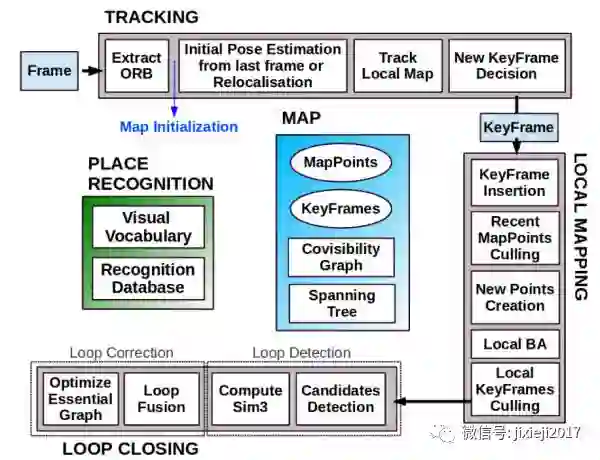

从上图，我们大致可以将SLAM分成如下几个模块：
前端，完成VO的功能
后端，对VO的结果进行优化和融合
建图，在优化之后的定位结果上进行地图的构建
回环，当到达之前去过的位置时，通过回环进行全局的优化，减小累积误差
a1. 前端VO

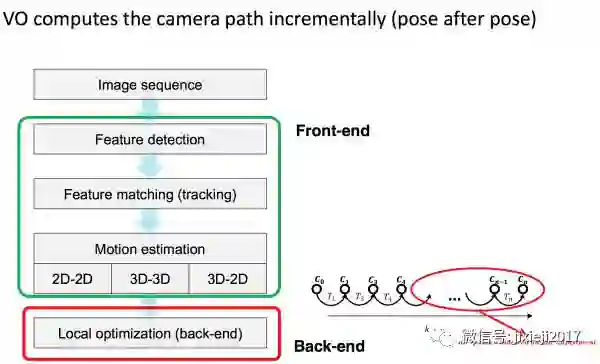

VO的目标是计算两个图像帧之间的相对位移关系，由于很多时候存在深度图像，所以可以将VO分成3d-3d, 3d-2d, 2d-2d等多种情况（注意：2d-2d的方案没有尺度信息，需要想办法从其他地方引入），流程如下：
实际当中面临的问题主要是特征点的选择（精度，计算时间的平衡），配对算法的选择，以及R，T计算方法的选择。

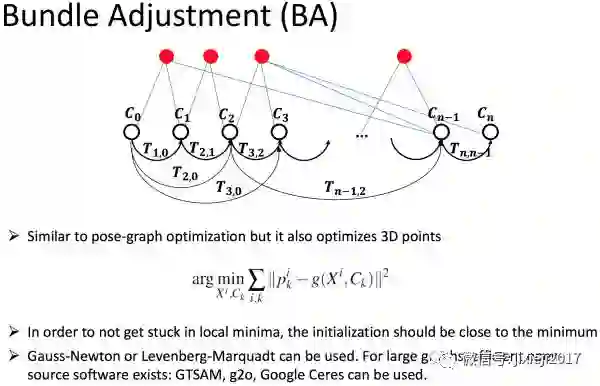

但连续两帧之间VO的计算存在较大的累积误差，同时也并没有完整的利用帧间信息，VO基本上使用的是t，t+1时刻的信息，但实际上t+2时刻和t时刻可能同时获得某些特征点的观测信息，因此可以考虑将这些非相邻帧之间的观测信息作为约束条件，进行局部的优化，常见的如local BA
通过这个优化，我们可以认为获得了较好的前端VO数据。
a2. 后端优化
后端优化大体上有基于滤波和基于优化的两种方案。关于两种方案的实现都有多种方法，在此不进行详细介绍，因为很重要，还请读者自行学习。不过总结各自的优缺点：
EKF滤波方案：
滤波器方案一定程度上假设了马尔可夫性，但这个在实际场景中通常不一定满足；
EKF方案在小范围可以近似线性，但是在较大范围时存在非线性误差；
EKF需要存储状态量的均值和方差，随着路标数量的增大，状态量呈平方级数增加（协方差矩阵）。
基于优化的方案：
基于优化的方案目前使用越来越多，但也存在着长时间运行的规模问题
a3. 建图
建图很多情况下需要根据具体的需求决定，比如需要3d的点云地图，那就可以通过定位结果对点云数据进行融合；比如需要2d地图数据，则可以通过截取3d地图的某一个高度范围的点云并投影到某一个平面来获取；其他的比如octomap等。
总体来说建图是根据需要决定的。
a4. 回环检测
回环检测实际上完成了一个非常重要的功能，就是当目标运动到之前到达过的场景的时候，可以通过这个新的观测，完成对地图以及定位的整体优化。方法上，主要解决闭环识别的问题。逻辑上，人是通过什么方法判断自己是否到达过某一区域呢？
我们通过当前的图片信息，和之前存储过的关键帧信息进行比对，或者是进行search，通过相似程度判断是否到达过对应的区域。所以任何用来进行相似图片判断的方案都可以用到这个场景，比如ORB_SLAM中基于bow的方法。
3. 多传感器融合
传感器融合是一个趋势，也或者说是一个妥协的结果。为什么说是妥协呢？主要的原因还是由于单一的传感器不能适用所有的场景，所以我们寄希望于通过多个传感器的融合达到理想的定位效果。
简单的，目前行业中有很多视觉+IMU的融合方案，视觉传感器在大多数纹理丰富的场景中效果很好，但是如果遇到玻璃，白墙等特征较少的场景，基本上无法工作；
IMU长时间使用有非常大的累积误差，但是在短时间内，其相对位移数据又有很高的精度，所以当视觉传感器失效时，融合IMU数据，能够提高定位的精度。
再比如，无人车当中通常使用差分GPS+IMU+激光雷达（视觉）的定位方案。差分GPS在天气较好、遮挡较少的情况下能够获得很好的定位精度，但是在城市高楼区域、恶劣天气情况下效果下降非常多，这时候融合IMU+激光雷达（视觉）的方案刚好能够填补不足。
实时SLAM技术是从业者的一个追求，在这里将一些SLAM算法list如下，方便大家学习：
比较有代表性的几个工作 PTAM， LSD-SLAM， ORB-SLAM
ROS中融合的RGBD-SLAM， RTAB-SLAM
稠密、半稠密、稀疏的方案等 LSD-SLAM， SVO， DSO， DVO
多传感器融合的方案，如MSCKF， OKVIS等
主要是罗列一些关键词，方便大家检索
▍几个典型的SLAM应用场景及解决方案
slam技术目前在很多场景都有需求，有些是产品层面的真实需求，有些却是噱头。无论从哪个角度，我认为在某些应用场景当中，SLAM技术不可或缺。
比如AR/VR设备，比如需要在室内自主移动的机器人，比如无人车，比如目前兴起的室内导航等。
1. AR/VR设备
AR/VR目前来看，依旧有很多问题需要解决，但AR/VR设备自身的定位问题是需要解决的核心之一。移动的AR/VR设备由于其耗电、功耗，设备尺寸、重量等的原因，有诸多的特殊性。
总结起来，AR/VR设备中的SLAM解决方案基本上就是视觉+IMU（VIO）的方案，不过需要综合考虑设备耗电、功耗的问题；因此有很多厂商在做软硬件一体化的事儿，将某些耗电、耗时的算法通过芯片等来完成。
针对这个领域，我个人有一个观点，或许会出现一个统一的解决方案，成为标配。
2. 室内机器人
室内机器人，当有了自主移动的需求之后，就一定有对SLAM技术的需求；当然，我们也可以通过增强学习等使机器人具有可靠可控的移动能力，但目前来看，这个路还会比较遥远。
对于室内机器人，我个人建议的解决方案有两种，实际上就是含有激光雷达和不含有激光雷达的两种方案，摄像头基本上都是标配，因为室内机器人基本上会带有摄像头。
a1. 码盘+单线激光
a2. 码盘+IMU+深度摄像头
很多人会好奇，为什么会把精度不高以及累积误差较大的码盘放上，但实际经验看，在打滑不严重的情况下，码盘是最能用来应对复杂场景的。
3. 无人车
无人车需求非常强烈，个人观点如下的方案：
差分GPS+激光雷达+多摄像头（多个双目）+IMU+高精度地图
当然，除去成本因素，激光雷达或许可以省掉。
4. 室内定位（基于视觉）
基于视觉的室内定位，在AR/VR导航，以及GPS/WIFI基本上无法工作或者满足定位精度要求的场景很有用。
不知道大家有没有使用过微信的街景定位，通过拍摄一张室外的照片儿进行定位。可以简单的理解就是GPS加上图像匹配的方案进行的。在室内场景，这种方案依旧适用，但有一个问题，就是室内场景已经获取到的照片的位置真值的获取。最近看到一个解决方案是这样的：
a1. 采集待定位场景的连续视频数据（连续图片帧）；
a2. 使用SFM的方案，进行室内的3d建模；
a3. 根据获得的3d模型，给图片帧赋予真值；
a4. 通过图像search 以及匹配的方法进行定位 / 或者是训练深度学习模型，input是图片，output是图片的6DOF真值，然后对新输入的定位图片进行回归。
以上方案目前来看，只解决了特定场景的定位问题，由于数据是在云端的，所以一定需要在线使用，因此定位的频率不会太高。
总结，SLAM技术目前还不是非常成熟，但需求却很多。我个人认为的趋势并不多，主要就一点，那就是：软硬件协同后的统一的解决方案，但针对各个应用场景存在tuning的空间
解释一下：
1. 未来的硬件提供商、或者是操作系统提供商，给出统一的SLAM解决方案，包括硬件，软件，芯片，并逐步成为标配；
2. 标配的方案会在成本层面进一步压缩，满足产品化的需求；
3. 各个应用场景的开发者，可以针对具体的使用场景进行tuning，这种tuning不仅仅是技术、算法层面的，也可以有硬件、芯片层面。
作者：李习华 阿里巴巴算法工程师
