实践教程｜实现 PyTorch-ONNX 精度对齐工具
极市导读
大家或许学会了许多 API 用法，却不清楚怎么用到自己的项目中。今天，我们来综合之前学到的，实现一个 PyTorch-ONNX 精度对齐工具。 >>加入极市CV技术交流群，走在计算机视觉的最前沿
精度对齐，是模型部署中重要的一个环节。在把深度学习框架模型转换成中间表示模型后，部署工程师们要做的第一件事就是精度对齐，确保模型的计算结果与之前相当。精度对齐时最常用的方法，就是使用测试集评估一遍中间表示模型，看看模型的评估指标（如准确度、相似度）是否下降。
而在 PyTorch 到 ONNX 这条部署路线上，这种精度对齐方式有一些不便：一旦我们发现 PyTorch 模型和 ONNX 模型的评估指标有了出入，我们很难去追踪精度是在哪一个模块出了问题。这是因为 PyTorch 和 ONNX 模块总是难以对应。如下面的例子所示：

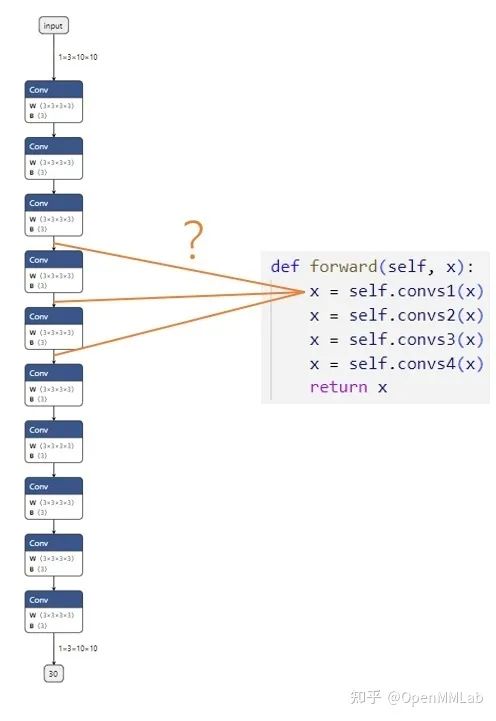

假设我们现在有一个由很多卷积块 convs1, convs2... 组成的网络，我们想对齐 PyTorch 模型和 ONNX 模型的精度。第一步，我们想比较第一个卷积块的输出 x = self.convs1(x)。模块在PyTorch 模型中的输出可以很轻松地得到，可是，这个输出究竟对应 ONNX 模型里的哪一个输出呢？在小模型里，我们或许能够通过阅读 PyTorch 模型的源码，推断出每个 ONNX 模块与 PyTorch 模块的对应关系；但是，在大模型中，我们是难以建立 PyTorch 与 ONNX 的对应关系的。
在这篇教程中，我们就来利用自定义算子、子模型提取等工具，实现一个简单的 PyTorch-ONNX 精度对齐工具。
设计思路

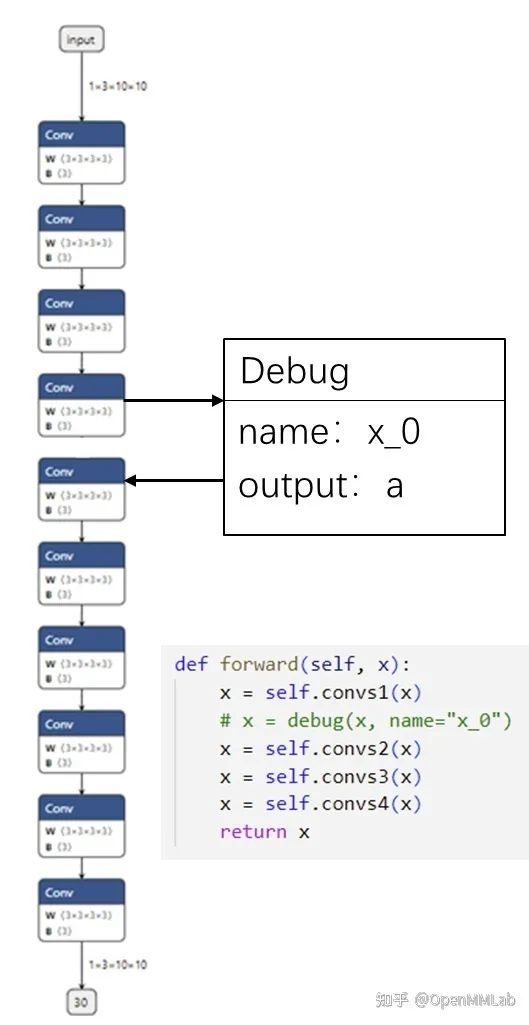

为了把 PyTorch 和 ONNX 模块对应起来，我们可以使用一种储存了调试信息的自定义算子，如下图所示：
我们可以定义一个叫做 Debug 的 ONNX 算子，它有一个属性调试名 name。而由于每一个 ONNX 算子节点又自带了输出张量的名称，这样一来，ONNX 节点的输出名和调试名绑定在了一起。我们可以顺着 PyTorch 里的调试名，找到对应 ONNX 里的输出，完成 PyTorch 和 ONNX 的对应。
比如在上图的例子中，我们把第一个卷积块输出 x=self.convs1(x) 接入一个带有调试名 x_0 的调试算子。在最后生成的 ONNX 模型中，假设调试名 x_0 对应的输出张量叫做 a。知道了这一信息后，我们只需要先运行一遍 PyTorch 模型，记录第一个卷积块的输出；再运行一遍 ONNX 模型，用上篇教程中提到的截取 ONNX 中间结果的方法，记录中间张量 a 的值。这样，我们就可以对齐某 PyTorch 模块和它对应的 ONNX 模块的输出了。
代码实现
Debug 算子
首先，我们需要实现之前提到的 Debug 算子：
import torch
class DebugOp(torch.autograd.Function):
@staticmethod
def forward(ctx, x, name):
return x
@staticmethod
def symbolic(g, x, name):
return g.op("my::Debug", x, name_s=name)
debug_apply = DebugOp.apply
Debug 算子的调用接口有两个参数：输入张量 x 和调试名 name。为了把这个算子“伪装”成一个普通的算子，使之能正常地参与推理、构建计算图的操作，我们还是需要正确定义对输入 x 进行操作的 forward 函数。而在表示 PyTorch 与 ONNX 映射规则的 symbolic 函数里，我们要定义一个带有调试名的 ONNX 算子，并把输入的 name 传给算子。
由于 Debug 算子本身不表示任何计算，因此在 forward 函数中，直接把输入 x 返回即可。
而 symbolic 函数定义了一个新算子 my::Debug：算子有一个输入 x，一个属性 name。我们直接把算子调用接口里的 x，name 传入即可。
这里需要补充介绍算子定义函数 g.op() 的一些规范。在g.op()中，算子的属性需要以 {attibute_name}_{type}=attibute_value 这样的格式传入。其中 {attibute_name} 为属性名，{type} 指定了算子属性的数据类型。比如说我们上面的算子属性写成 name_s，实际上是定义了一个字符串类型，名字叫做 name 的属性。除了表示字符串类型的 _s 外，还有表示 float 型的 _f，表示 tensor 型的 _t。
在完成算子的定义后，我们可以通过 debug_apply = DebugOp.apply 获取算子的调用接口。这样以后就可以通过 debug_apply(x, name) 来使用这个算子了。
如果对 torch.autograd.Function 的用法不熟，欢迎回顾第四篇教程。
Debugger 类

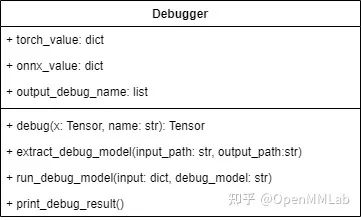

接着，我们来实现精度对齐工具的核心——Debugger 类。这个类包含了实现精度对齐所需的所有操作。其定义如下：
Debugger 类有三个成员变量：
-
torch_value记录了运行 PyTorch 模型后每个调试张量的值。 -
onnx_value记录了运行 ONNX 模型后每个调试张量的值。 -
output_debug_name记录了把调试张量加入 ONNX 的输出后，每个输出张量的调试名。
稍后我们会在类实现的代码里看到这些成员变量的具体用法。
Debugger 类有以下方法：
-
debug封装了之前编写好的debug_apply。该方法需要在原 PyTorch 模型中调用，可以为导出的 ONNX 模型添加 Debug 算子节点，同时记录 PyTorch 调试张量值。 -
extract_debug_model和 ONNX 的子模型提取函数的用法类似，可以把带调试节点的 ONNX 模型转化成一个可以输出调试张量的 ONNX 模型。 -
run_debug_model会使用 ONNX Runtime 运行模型，得到 ONNX 调试张量值。 -
print_debug_result会比较 PyTorch 和 ONNX 的调试张量值，输出比较的结果。
这 4 个方法会依次被调用。下面我们来具体探究一下每个方法的实现。
生成调试节点
def debug(self, x, name):
self.torch_value[name] = x.detach().cpu().numpy()
return debug_apply(x, name)
如前文所述，debug完成了两件事：记录 PyTorch 模型中调试张量的值、添加 Debug 节点。我们使用 self.torch_value[name] = x.detach().cpu().numpy() 把调试张量转成 numpy 格式并保存进 torch_value 词典里。之后，我们调用之前编写的 debug_apply 算子。
提取调试模型
def extract_debug_model(self, input_path, output_path):
model = onnx.load(input_path)
inputs = [input.name for input in model.graph.input]
outputs = []
for node in model.graph.node:
if node.op_type == 'Debug':
# 记录调试张量名
debug_name = node.attribute[0].s.decode('ASCII')
self.output_debug_name.append(debug_name)
# 添加输入
output_name = node.output[0]
outputs.append(output_name)
# 转换 Debug 节点为 Indentity 节点
node.op_type = 'Identity'
node.domain = ''
del node.attribute[:]
e = onnx.utils.Extractor(model)
extracted = e.extract_model(inputs, outputs)
onnx.save(extracted, output_path)
在 PyTorch 模型中插入 debug 方法后，我们可以得到一个包含了若干 Debug 节点的 ONNX 模型。但是，这个 ONNX 模型不是我们最终拿来执行的模型。为了得到 Debug 节点的输出（即调试张量的值），我们需要做三项处理以提取出一个可运行的调试模型：
-
记录每个调试张量的调试名，为之后对齐 PyTorch、ONNX 调试张量值做准备。 -
把所有 Debug 节点的输出加入到整个模型的输出中，这样在运行模型后就能得到这些中间节点的输出了。 -
自定义的 Debug 节点在推理引擎中是没有实现的，为了让处理后的 ONNX 模型运行起来，需要把 Debug 节点转化成可运行的 Identity （恒等）节点。
完成了这三项处理后，我们才能进行模型提取。下面，我们来看看模型提取和这几项处理是怎么实现的。
首先，看一下和模型提取有关的代码：
model = onnx.load(input_path)
inputs = [input.name for input in model.graph.input]
outputs = []
# 获取 outputs
...
# 调用提取模型 API
e = onnx.utils.Extractor(model)
extracted = e.extract_model(inputs, outputs)
# 保存模型
onnx.save(extracted, output_path)
在提取模型时，我们要准备新模型的输入和输出。输入张量 inputs 还是保持原状，而输出张量 outputs 会在之后填入 Debug 节点的输出。获取完 outputs 后，我们调用提取模型的 API，得到处理过后的模型，并保存此模型。
接着，看一下主处理逻辑：
for node in model.graph.node:
if node.op_type == 'Debug':
...
为了获取和 Debug 节点相关的信息，我们需要遍历 ONNX 模型的所有节点，找出那些类型为 Debug 的节点，并对这些节点执行操作。
下面的代码实现了记录调试张量名：
debug_name = node.attribute[0].s.decode('ASCII')
self.output_debug_name.append(debug_name)
这段代码的作用是：从节点的第一个属性（即 name )中取出调试名信息，并存入 output_debug_name 中。节点第一个属性的值可以通过 node.attribute[0] 获得。由于 name 是属性是字符串，这里要用 .s 获取属性的字符串值。又由于 ONNX 是以二进制的形式保存所有数据的，这里要用 .decode('ASCII') 把二进制字符串转成一个文本字符串。
接下来的代码用于填写新模型输出 outputs：
output_name = node.output[0]
outputs.append(output_name)
node.output[0] 就是 Debug 节点的输出张量在 ONNX 里的名称。把这个名称加入新模型的输出后，只要运行新模型，就可以得到该输出张量的值了。
最后这段代码用于更改 Debug 节点的类型：
node.op_type = 'Identity'
node.domain = ''
del node.attribute[:]
为了消除 ONNX 不支持的 Debug 节点，一种比较简单的方式是直接把 Debug 节点修改成不执行任何操作的 Indentity 类型的节点。为了做这个转换，我们要先修改节点类型名 node.op_type 为Identity，再把节点的域（即命名空间）node.domain 修改成空，最后删除节点的所有属性，保证节点符合 ONNX 的规范。
回忆一下，如果一个节点的 domain 为空，这个节点就会被当成一个 ONNX 原生算子节点。
运行调试模型
在生成调试节点时，我们已经顺便记录了 PyTorch 模型调试张量的值。下一步，我们要运行调试模型，记录 ONNX 模型调试张量的值。其实现如下：
def run_debug_model(self, input, debug_model):
sess = onnxruntime.InferenceSession(debug_model,
providers=['CPUExecutionProvider'])
onnx_outputs = sess.run(None, input)
for name, value in zip(self.output_debug_name, onnx_outputs):
self.onnx_value[name] = value
在运行调试模型前，我们要给出模型输入、模型名这两个参数。根据这些参数，run_debug_model 会调用 ONNX Runtime 的 API，对 ONNX 模型进行推理。在得到了 ONNX 模型的输出后，我们要使用上一步得到的 output_debug_name 信息，填写 onnx_value，把 ONNX 的中间运算结果绑定到调试名上。完成了这些步骤之后，我们就有足够的信息做精度对齐了。
输出调试信息
def print_debug_result(self):
for name in self.torch_value.keys():
if name in self.onnx_value:
mse = np.mean(self.torch_value[name] - self.onnx_value[name])**2)
print(f"{name} MSE: {mse}")
最后，我们同时遍历 self.torch_value 和 self.onnx_value 这两个词典，比较同一个张量在 PyTorch 模型和 ONNX 模型里的输出。在循环体中，我们只需要使用 self.torch_value[name] 和 self.onnx_value[name] 就可以访问同一个张量在 PyTorch 里的值和在 ONNX 里的值。作为示例，这里我们可以计算二者的均方误差 mse，以此为精度对齐的依据。
整理一下，整个工具库的代码如下：
import torch
import onnx
import onnxruntime
import numpy as np
class DebugOp(torch.autograd.Function):
@staticmethod
def forward(ctx, x, name):
return x
@staticmethod
def symbolic(g, x, name):
return g.op("my::Debug", x, name_s=name)
debug_apply = DebugOp.apply
class Debugger():
def __init__(self):
super().__init__()
self.torch_value = dict()
self.onnx_value = dict()
self.output_debug_name = []
def debug(self, x, name):
self.torch_value[name] = x.detach().cpu().numpy()
return debug_apply(x, name)
def extract_debug_model(self, input_path, output_path):
model = onnx.load(input_path)
inputs = [input.name for input in model.graph.input]
outputs = []
for node in model.graph.node:
if node.op_type == 'Debug':
debug_name = node.attribute[0].s.decode('ASCII')
self.output_debug_name.append(debug_name)
output_name = node.output[0]
outputs.append(output_name)
node.op_type = 'Identity'
node.domain = ''
del node.attribute[:]
e = onnx.utils.Extractor(model)
extracted = e.extract_model(inputs, outputs)
onnx.save(extracted, output_path)
def run_debug_model(self, input, debug_model):
sess = onnxruntime.InferenceSession(debug_model,
providers=['CPUExecutionProvider'])
onnx_outputs = sess.run(None, input)
for name, value in zip(self.output_debug_name, onnx_outputs):
self.onnx_value[name] = value
def print_debug_result(self):
for name in self.torch_value.keys():
if name in self.onnx_value:
mse = np.mean(self.torch_value[name] - self.onnx_value[name])**2)
print(f"{name} MSE: {mse}")
使用方法
实现了精度对齐工具后，我们来看看该怎么把这个工具用起来。
现在，假设我们得到了一个这样的模型：
class Model(torch.nn.Module):
def __init__(self):
super().__init__()
self.convs1 = torch.nn.Sequential(torch.nn.Conv2d(3, 3, 3, 1, 1),
torch.nn.Conv2d(3, 3, 3, 1, 1),
torch.nn.Conv2d(3, 3, 3, 1, 1))
self.convs2 = torch.nn.Sequential(torch.nn.Conv2d(3, 3, 3, 1, 1),
torch.nn.Conv2d(3, 3, 3, 1, 1))
self.convs3 = torch.nn.Sequential(torch.nn.Conv2d(3, 3, 3, 1, 1),
torch.nn.Conv2d(3, 3, 3, 1, 1))
self.convs4 = torch.nn.Sequential(torch.nn.Conv2d(3, 3, 3, 1, 1),
torch.nn.Conv2d(3, 3, 3, 1, 1),
torch.nn.Conv2d(3, 3, 3, 1, 1))
def forward(self, x):
x = self.convs1(x)
x = self.convs2(x)
x = self.convs3(x)
x = self.convs4(x)
return x
torch_model = Model()
没错！这就是本文开头展示的那个全卷积网络。现在我们想对齐 convs1 至 convs4 这每一个卷积块的输出精度，该怎么使用之前写好的精度对齐工具呢？
首先，我们生成管理类 Debugger 的一个实例：
debugger = Debugger()
之后，我们要设法把 Debug 节点插入原模型：
from types import MethodType
def new_forward(self, x):
x = self.convs1(x)
x = debugger.debug(x, 'x_0')
x = self.convs2(x)
x = debugger.debug(x, 'x_1')
x = self.convs3(x)
x = debugger.debug(x, 'x_2')
x = self.convs4(x)
x = debugger.debug(x, 'x_3')
return x
torch_model.forward = MethodType(new_forward, torch_model)
我们可以为原模型新写一个 forward 函数。在这个新的函数函数中，我们可以通过 debugger.debug 把每一个输出张量标记起来，并各取一个不重复的调试名。
有了 new_forward 函数，我们需要使用 MethodType 这个 Python API 把这个函数变成模型实例 torch_model 的一个成员方法，确保 torch_model 的 forward 函数能够被正确替换。
实现了”狸猫换太子“般巧妙的操作后，我们就可以使用 PyTorch API 导出一个带有 Debug 节点的 ONNX 模型了：
dummy_input = torch.randn(1, 3, 10, 10)
torch.onnx.export(torch_model, dummy_input, 'before_debug.onnx', input_names=['input'])
由于 torch.onnx.export 模型使用的是跟踪法，模型的 forward 函数会被执行一次， debugger.debug 操作可以把 PyTorch 模型的调试张量输出记录在 debugger.torch_value 里。
这个 before_debug.onnx 模型的部分可视化结果如下：
接下来，我们替换掉所有 Debug 节点，并记录每个 Debug 输出张量的 ONNX 名与调试名的对应关系：
debugger.extract_debug_model('before_debug.onnx', 'after_debug.onnx')

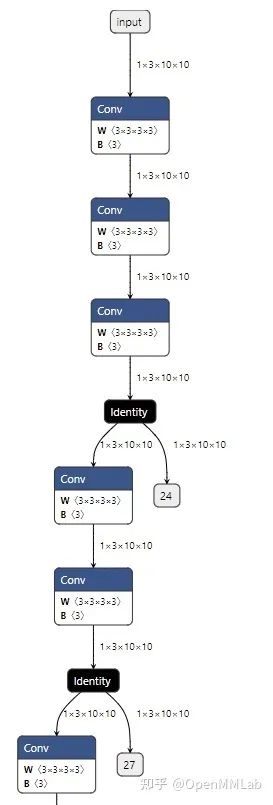

这步操作得到的 after_debug.onnx 模型的部分可视化结果如下：
我们可以使用下面的代码运行这个模型：
debugger.run_debug_model({'input':dummy_input.numpy()}, 'after_debug.onnx')
这样，ONNX 模型的调试张量输出会记录在 debugger.onnx_value 里。
总算，一切准备工作结束了。我们可以轻轻松松地用一行代码输出精度对齐的结果：
debugger.print_debug_result()
这个函数大致会输出以下内容：
x_0 MSE: 8.465450562766819e-16
x_1 MSE: 1.4122021817221354e-16
x_2 MSE: 6.501743508551734e-17
x_3 MSE: 1.7635199492054931e-16
这份输出表明，在这一轮精度对齐测试中，所有模块的精度误差都很小。我们几乎可以认为，ONNX 模型的运行结果等价于 PyTorch 模型的运行结果。
如果有某些模块的误差比较大，我们可以深入子模块，去加更多的 debug 节点，看看是哪一步、哪一个算子出现了问题。
总结
基于前几篇教程中的知识，本文我们介绍了一个与 PyTorch 转 ONNX 相关的实战项目。
其实，这篇教程提到的精度对齐工具还有很大的优化空间，比如：
-
现在测试输入 dummy_input不太方便管理，能不能优化它的管理逻辑？ -
现在我们默认是用 ONNX Runtime 执行 ONNX 模型，可否拓展到其他后端？ -
能不能把无效的 Identity 节点从调试模型中删除？
如果大家学有余力，可以动手开发出一个更强大的精度对齐工具，并把它用到生产实践中。
