从零开始一起学习SLAM | 三维空间刚体的旋转

2018 年 10 月 14 日 计算机视觉life

点击上方蓝字关注我，置顶更快接收消息！

刚体，顾名思义，是指本身不会在运动过程中产生形变的物体，如相机的运动就是刚体运动，运动过程中同一个向量的长度和夹角都不会发生变化。刚体变换也称为欧式变换。

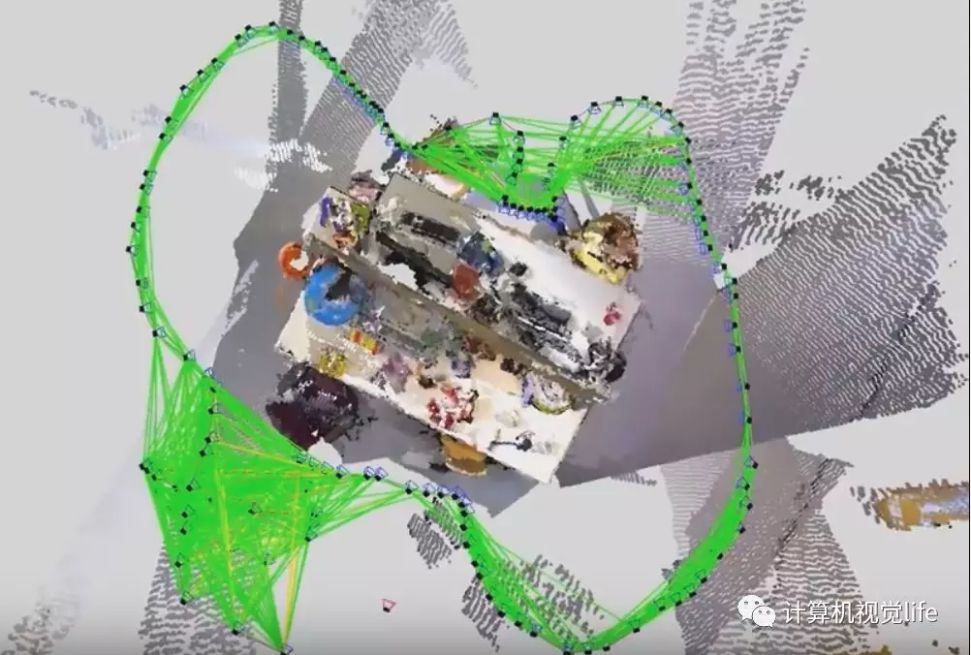

视觉SLAM中使用的相机就是典型的刚体，相机一般通过人手持、机载（安装在机器人上）、车载（固定在车辆上）等方式在三维空间内运动，形式包括旋转、平移、缩放、切变等。其中，刚体在三维空间中最重要的运动形式就是旋转。那么刚体的旋转如何量化表达呢？

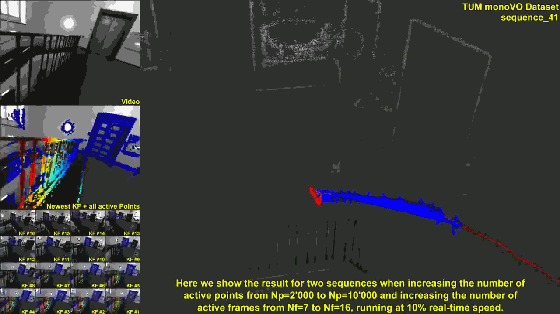

三维空间中刚体的旋转表示

三维空间中刚体的旋转总共有4种表示方法，高翔的十四讲中的第3讲比较详细的讲解了。本文提炼中最重要的内容，并加上实际使用过程中的经验总结进行了归纳。下面按照重要顺序分别进行介绍。

旋转矩阵

1、SLAM编程中使用比较频繁。需要重点掌握。

2、旋转矩阵不是一般矩阵，它有比较强的约束条件。旋转矩阵R具有正交性，R和R的转置的乘积是单位阵，且行列式值为1。

3、旋转矩阵R的逆矩阵表示了一个和R相反的旋转。

4、旋转矩阵R通常和平移向量t一起组成齐次的变换矩阵T，描述了欧氏坐标变换。引入齐次坐标是为了可以方便的描述连续的欧氏变换，这个在上一篇文章《从零开始一起学习SLAM | 为什么要用齐次坐标？》中有讲解。

5、冗余。用9个元素表示3个自由度的旋转，比较冗余。

四元数

1、SLAM编程中使用频繁程度接近旋转矩阵。稍微有点抽象，不太直观，但是一定得掌握。

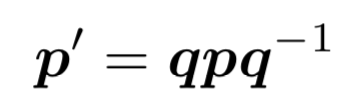

2、四元数由一个实部和三个虚部组成，是一种非常紧凑、没有奇异的表达方式。

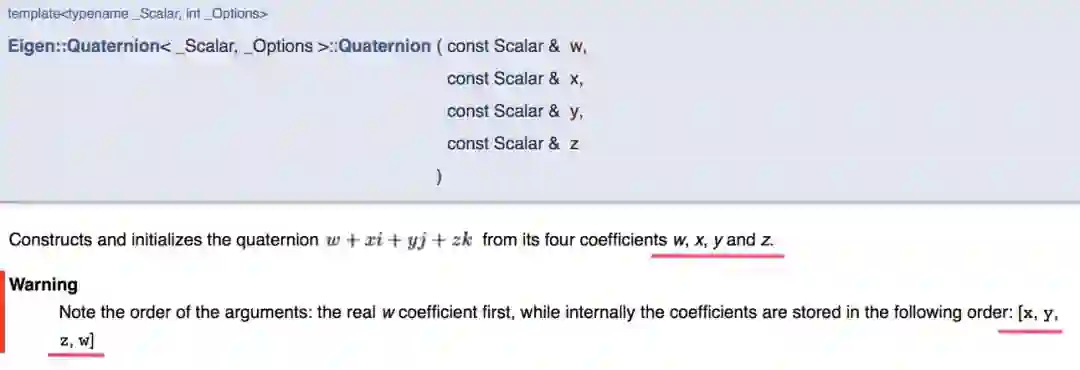

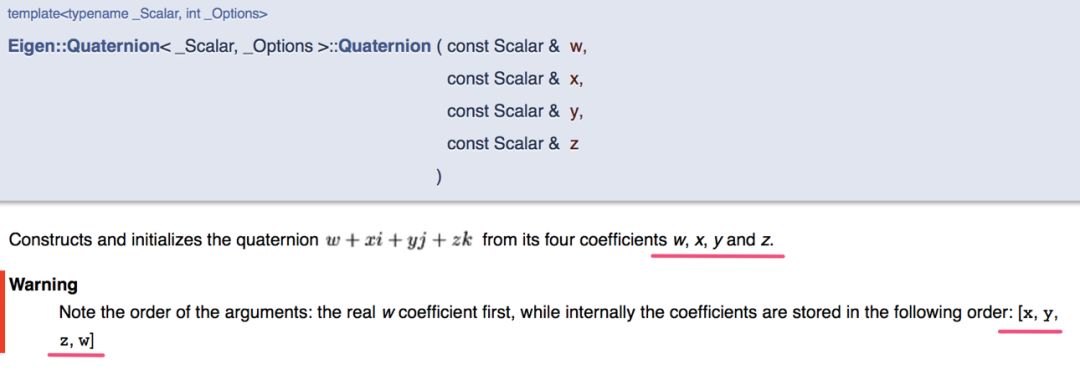

3、编程时候很多坑，必须注意。首先，一定要注意四元素定义中实部虚部和打印系数的顺序不同，很容易出错！

其次，单位四元素才能描述旋转，所以四元素使用前必须归一化：q.normalize()。

旋转向量

1、用一个旋转轴n和旋转角θ来描述一个旋转，所以也称轴角。不过很明显，因为旋转角度有一定的周期性（360°一圈），所以这种表达方式具有奇异性。

2、从旋转向量到旋转矩阵的转换过程称为罗德里格斯公式。这个推导比较麻烦，否则也不会有一个专属的名字了。OpenCV和MATLAB中都有专门的罗德里格斯函数。

3、旋转向量本身没什么出彩的，不过旋转向量和旋转矩阵的转换关系，其实对应于李代数和李群的映射，这对于后面理解李代数很有帮助。

欧拉角

1、把一次旋转分解成3次绕不同坐标轴的旋转，比如航空领域经常使用的“偏航-俯仰-滚转”（yaw，pitch，roll）就是一种欧拉角。该表达方式最大的优势就是直观。

2、欧拉角在SLAM中用的很少，原因是它的一个致命缺点：万向锁。也就是在俯仰角为±90°时，第一次和第3次旋转使用的是同一个坐标轴，会丢失一个自由度，引起奇异性。事实上，想要表达三维旋转，至少需要4个变量。

了解了四种旋转的表达方式，那么编程时如何使用呢？

矩阵线性代数运算库Eigen

事实上，上述几种旋转的表达方式在一个第三方库Eigen中已经定义好啦。Eigen是一个C++开源线性代数库，安装非常方便，Ubuntu下一行代码即可搞定：

sudo apt-get install libeigen3-dev

Eigen在SLAM编程中是必备基础，必须熟练编程。关于Eigen，主要有以下几点需要强调或注意。

1、Eigen库不同于一般的库，它只有头文件，没有.so和 .a那样的二进制库文件，所以在CMakeLists.txt里只需要添加头文件路径，并不需要使用 target_link_libraries 将程序链接到库上。

2、Eigen以矩阵为基本数据单元，在Eigen中，所有的矩阵和向量都是Matrix模板类的对象，Matrix一般使用3个参数：数据类型、行数、列数

Eigen::Matrix<typename Scalar, int rowsNum, int colsNum>

而向量只是一种特殊的矩阵（一行或者一列）。同时，Eigen通过typedef 预先定义好了很多内置类型，如下，我们可以看到底层仍然是Eigen::Matrix

typedef Eigen::Matrix<float, 4, 4> Matrix4f;

typedef Eigen::Matrix<float, 3, 1> Vector3f;

3、为了提高效率，对于已知大小的矩阵，使用时需要指定矩阵的大小和类型。如果不确定矩阵的大小，可以使用动态矩阵Eigen::Dynamic

Eigen::Matrix<double, Eigen::Dynamic, Eigen::Dynamic> matrix_dynamic;

4、Eigen在数据类型方面“很傻很天真”。什么意思呢？就是使用Eigen时操作数据类型必须完全一致，不能进行自动类型提升。比如C++中，float类型加上double类型变量不会报错，编译器会自动将结果提升为double。但是在Eigen中float类型矩阵和double类型矩阵不能直接相加，必须统一为float或者double，否则会报错。

5、Eigen除了空间几何变换外，还提供了大量矩阵分解、稀疏线性方程求解等函数，非常方便。学习Eigen最好的方式就是官网：

http://eigen.tuxfamily.org/dox/

有非常多的示例参考。

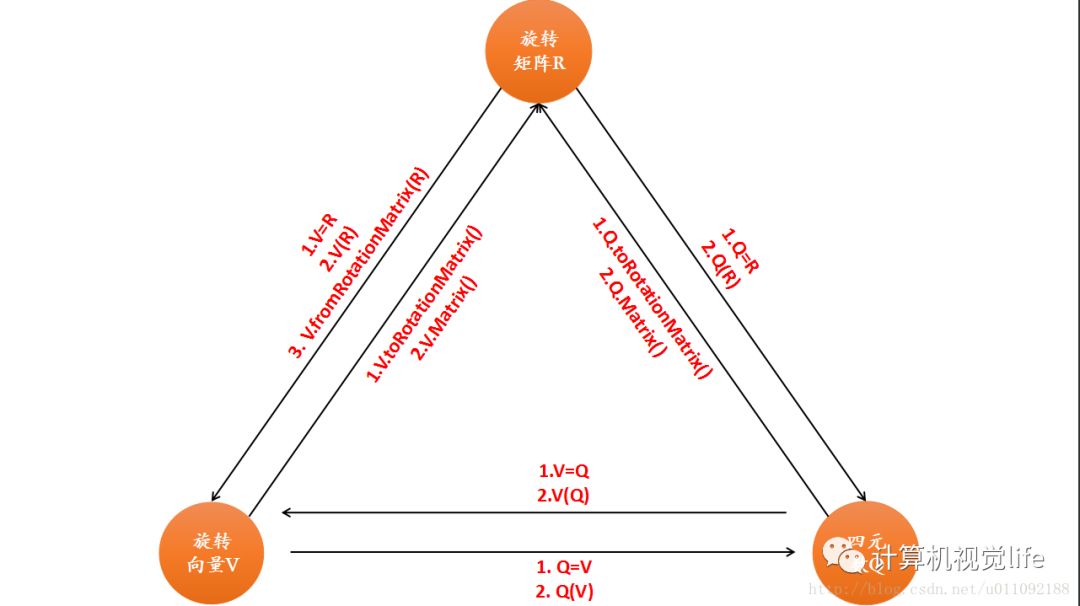

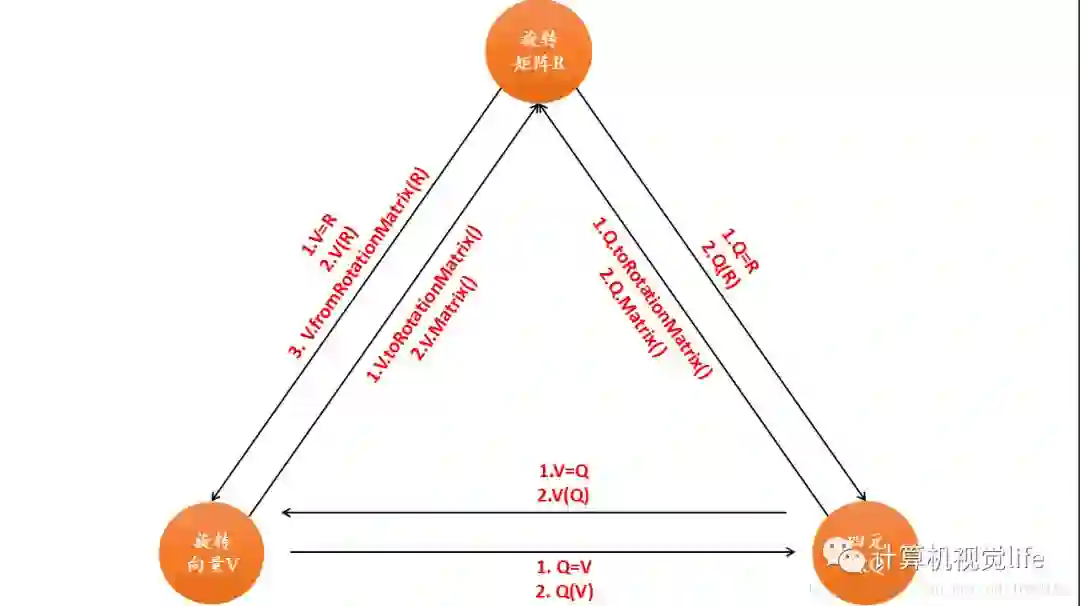

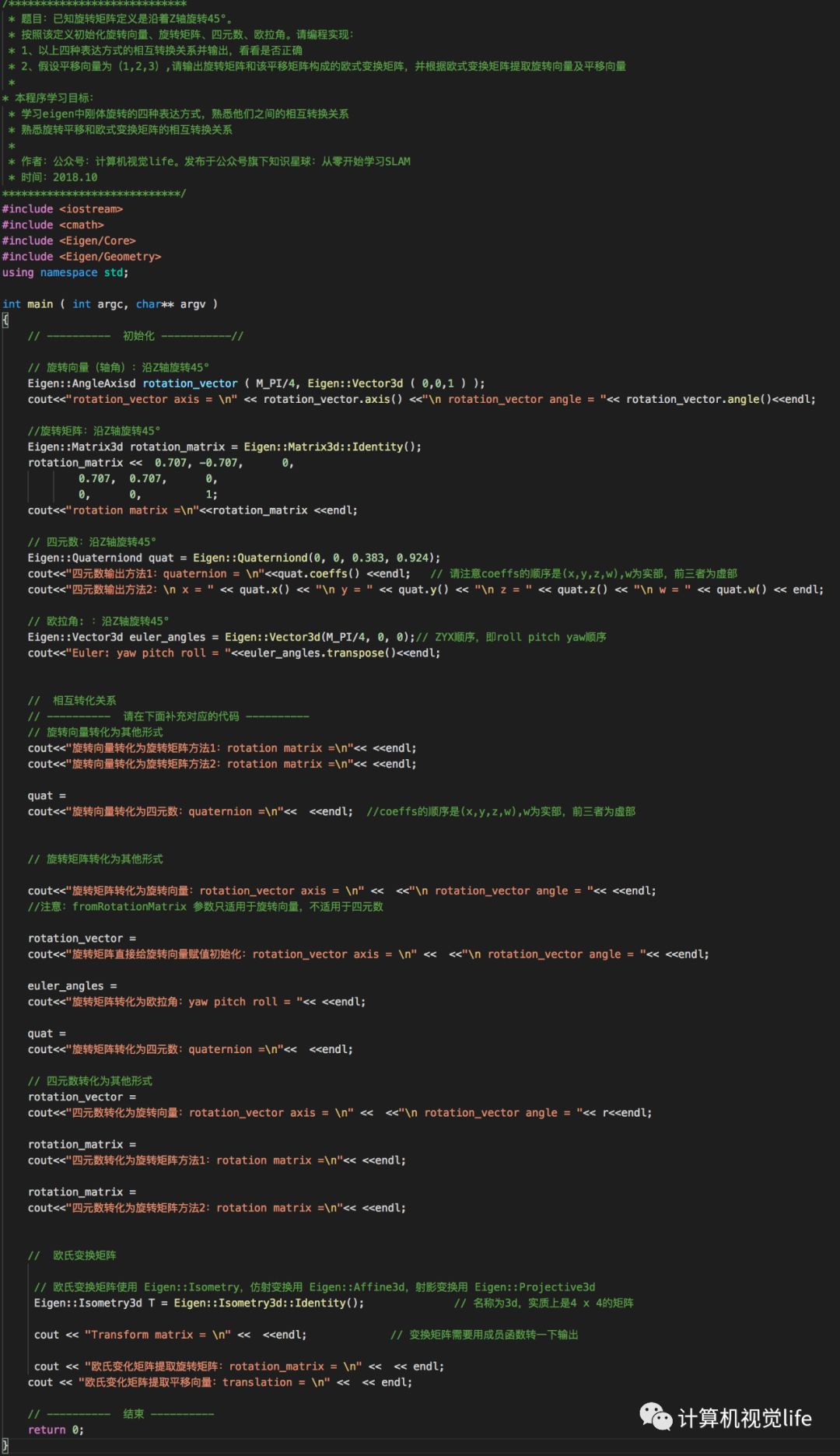

上述四种旋转表达方式是可以相互转化的。在Eigen中它们之间的转化非常的方便。下图是我看的别人总结的旋转矩阵、四元素、旋转向量之间的相互转化图：
