本篇主要介绍LOAM代码中有关lidar odometry部分对应的公式推导。包含特征点曲率计算公式,点到线和面距离求取公式,里程计优化求解公式以及一些坐标变换公式。LOAM代码版本为 https://github.com/laboshinl/loam_velodyne
(1)特征点曲率计算

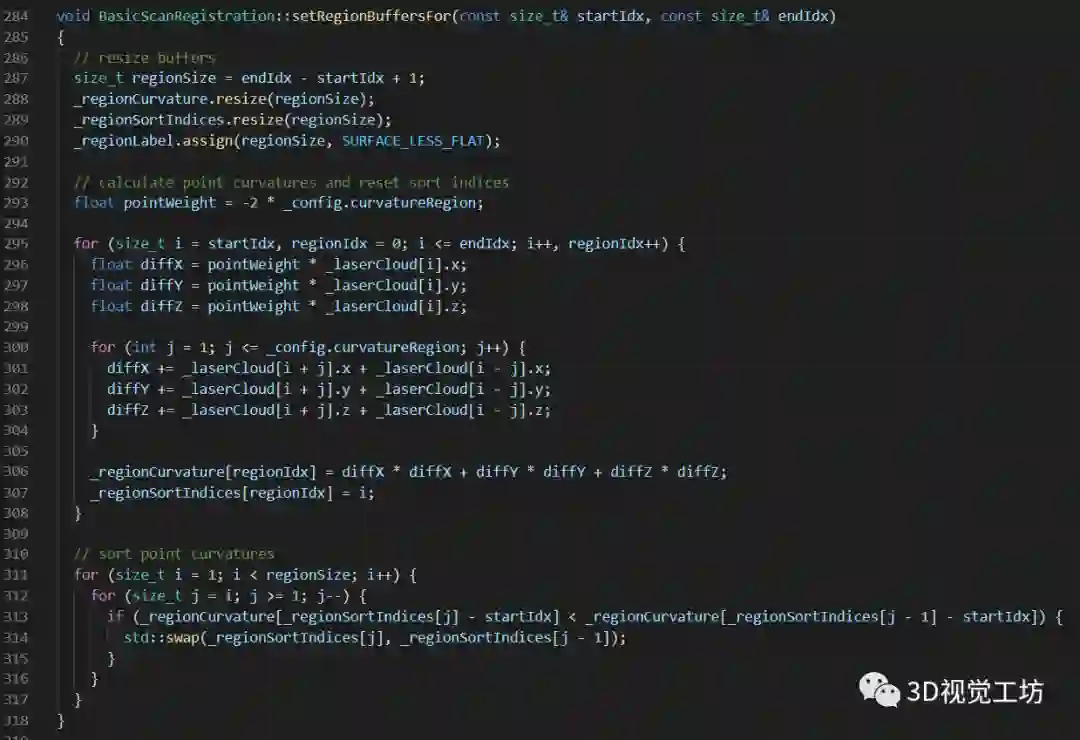

相关代码:
该部分代码通过求取diffX * diffX + diffY * diffY + diffZ * diffZ 来近似表示曲率,通过曲率的大小来划分是角点和平面点。其中 _config.curvatureRegion 设为5,表示取该点左右各5个点作为邻域范围来求取曲率。因此pointWeight = -2 * _config.curvatureRegion = -10,带入循环公式中变为:
diffX = -10*_laserCloud[i].x + _laserCloud[i+1].x + _laserCloud[i-1].x + _laserCloud[i+2].x + _laserCloud[i-2].x + … + _laserCloud[i+5].x + _laserCloud[i-5].x
重新组合就变为如下式子:
diffX =(_laserCloud[i+1].x - _laserCloud[i].x)+ (_laserCloud[i-1].x - _laserCloud[i].x) + … + (_laserCloud[i+5].x - _laserCloud[i].x) + (_laserCloud[i-5].x - _laserCloud[i].x)
最终得到左右各5个点邻域的该点的diffX.
(2)点到线,面距离求解公式

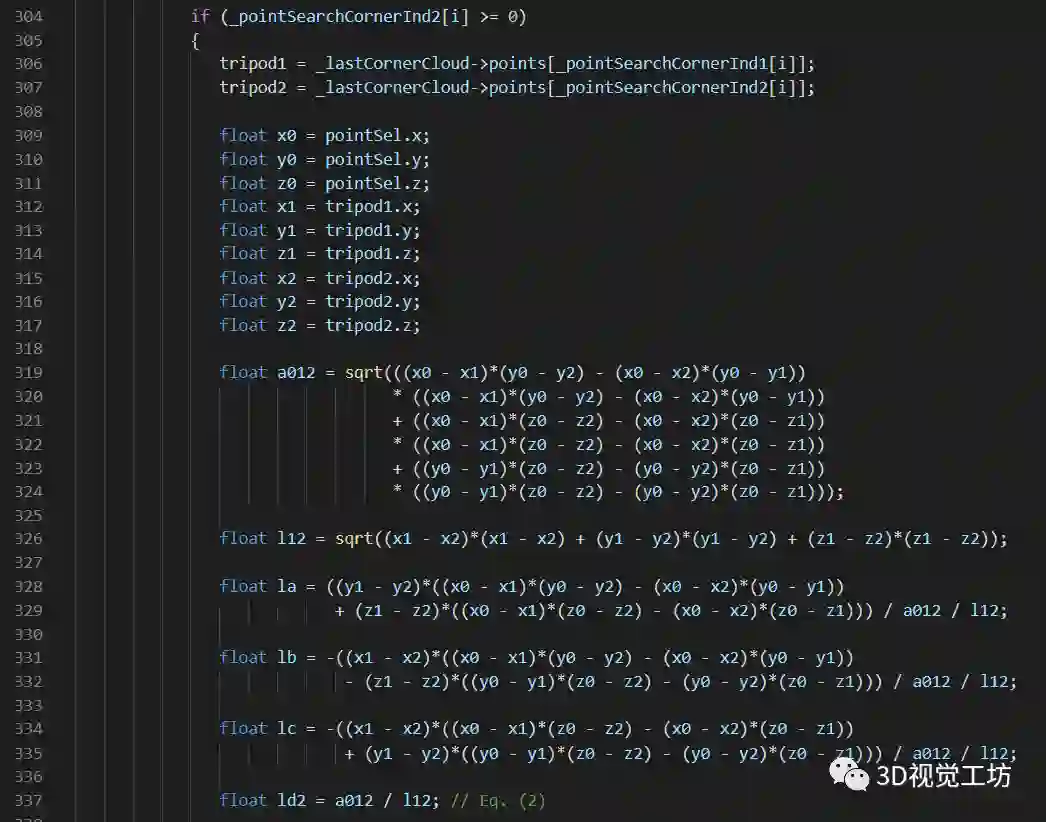

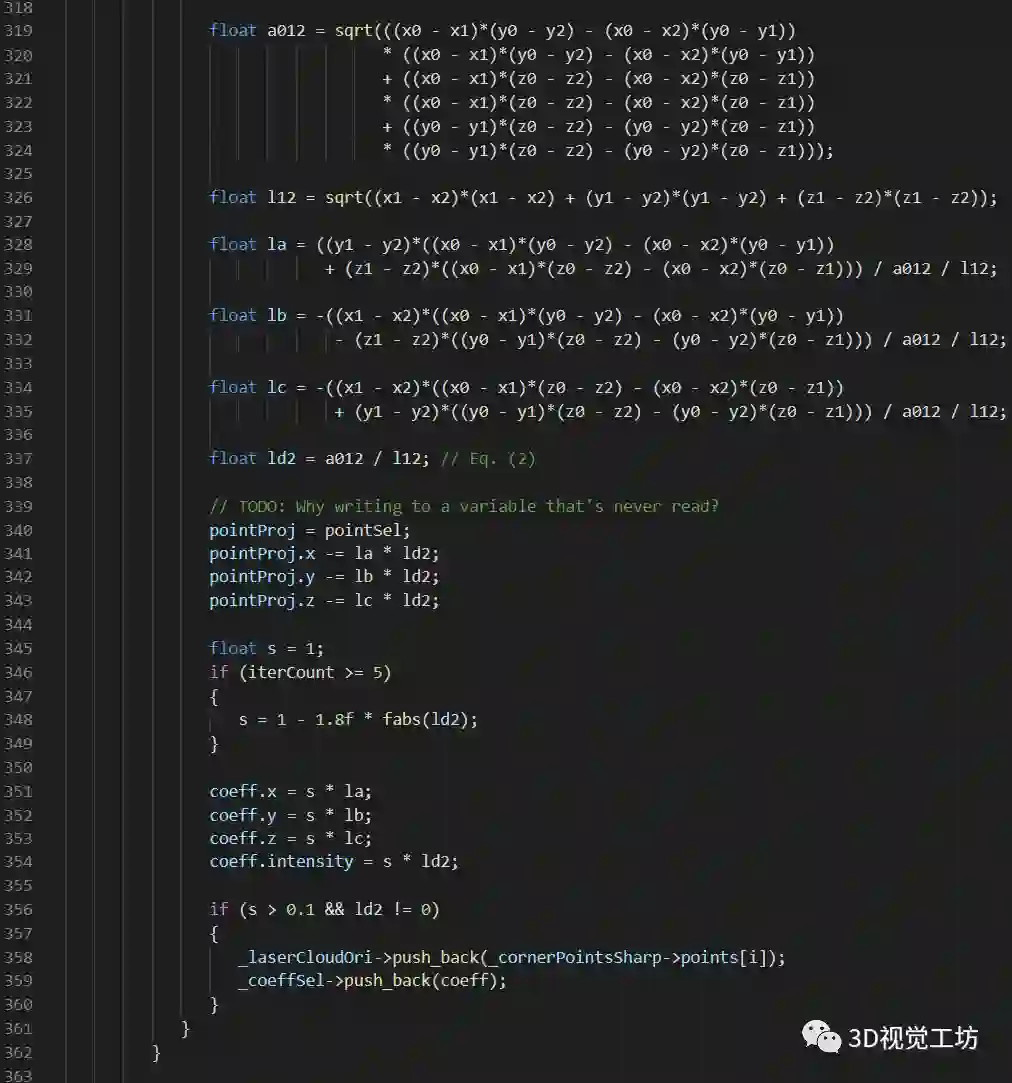

相关代码:

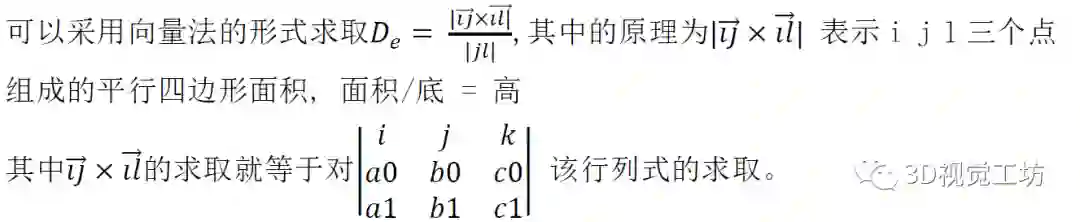

按照算法流程,需要根据提取的特征点,来建立点到线和点到面的约束关系即点到线的距离 和 点到面的距离最小。代码中求取两个距离的原理公式如下:

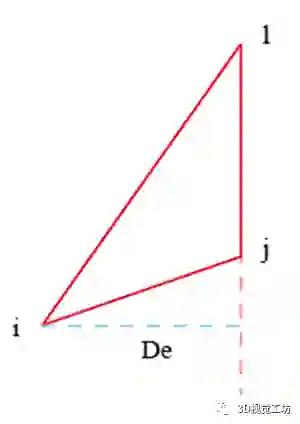

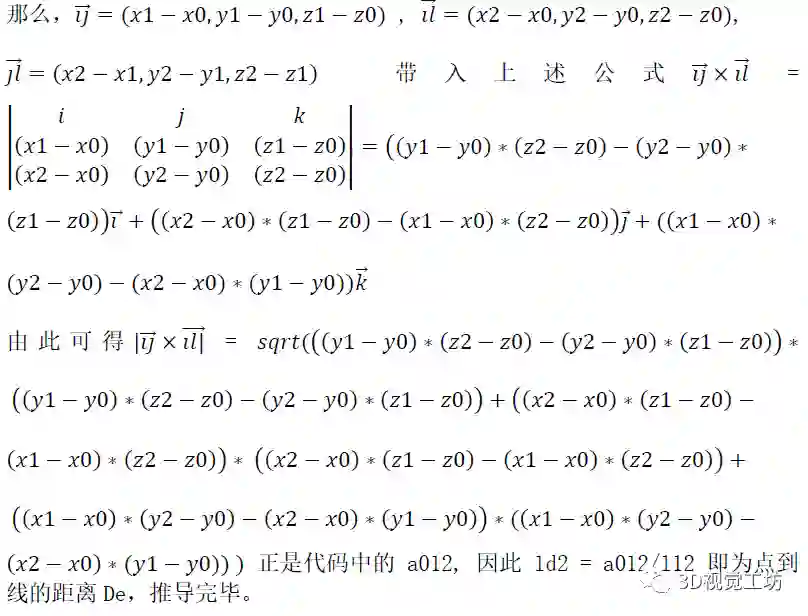

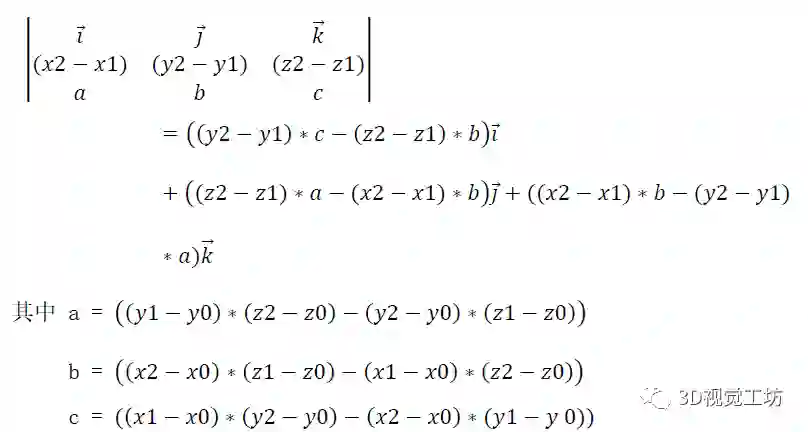

按照上述所讲内容,结合代码(x0,y0,z0)代表上图中i点坐标,(x1,y1,z1)和 (x2,y2,z2)分别代表 j 和 l 点坐标。

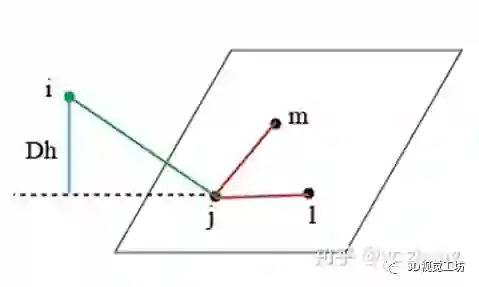

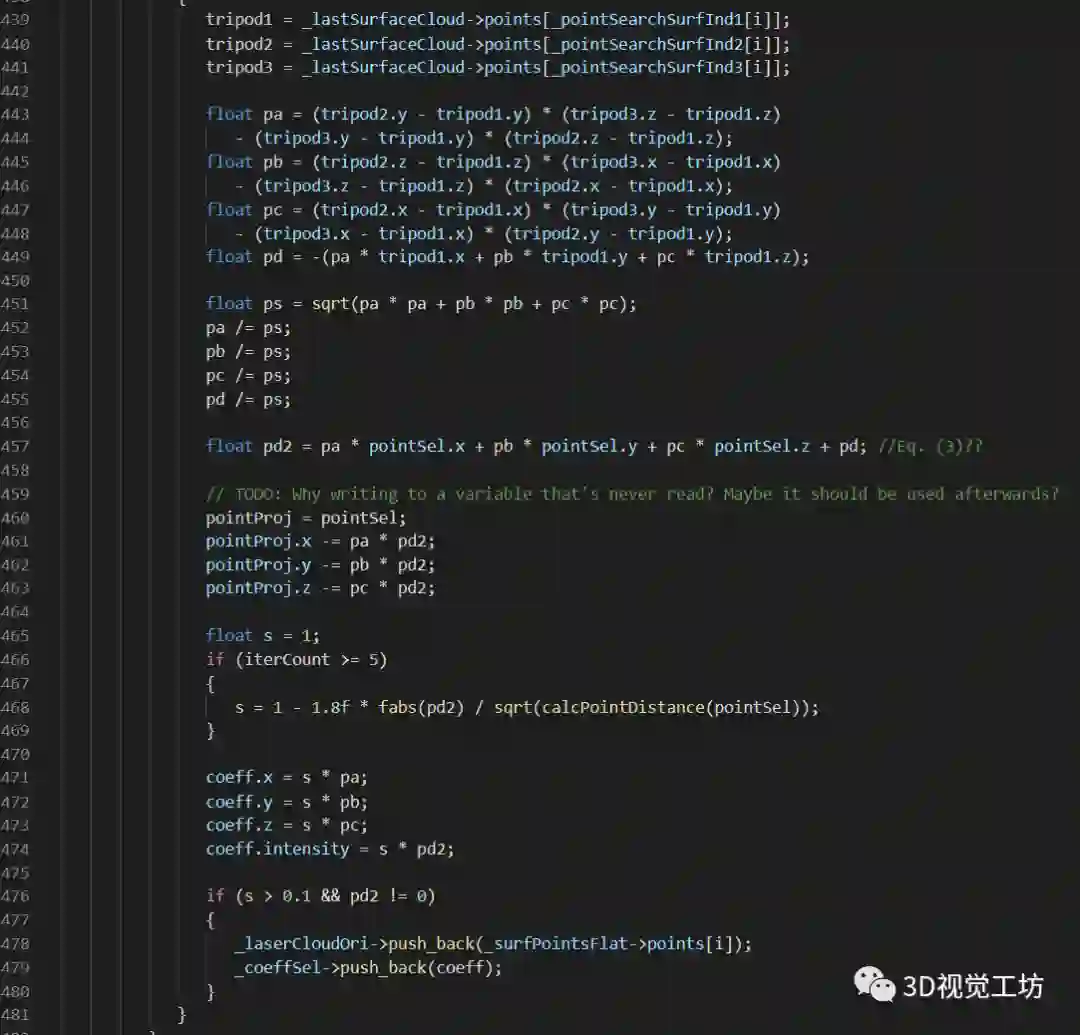

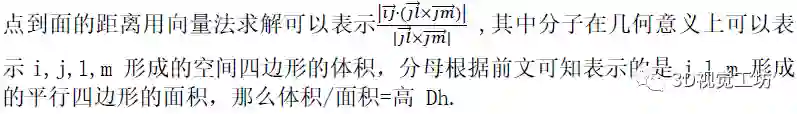

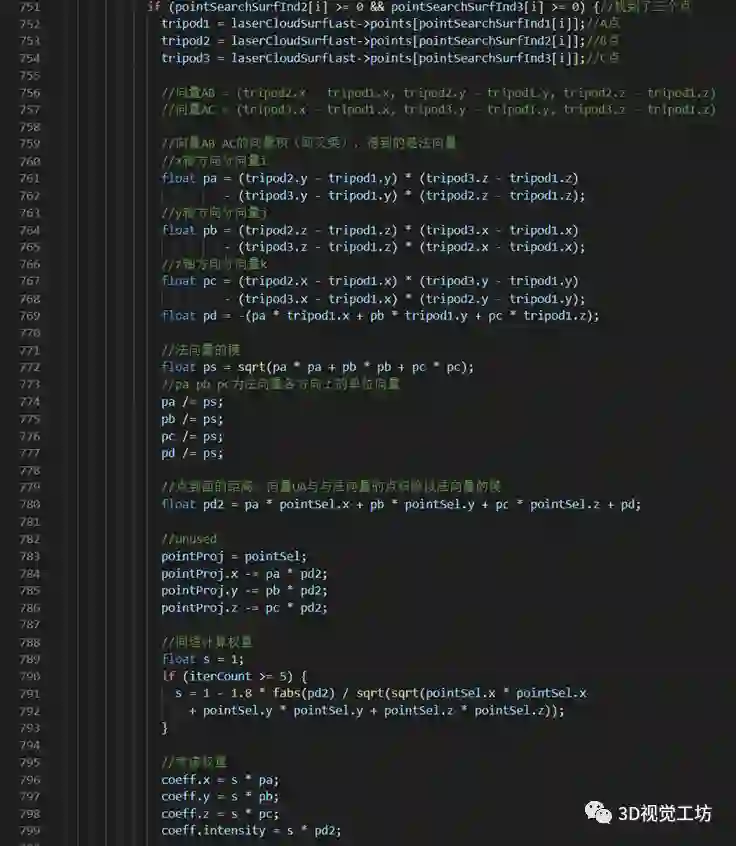

同理,点到面的距离也可以按照法向量的方式来求取,相关代码如下:

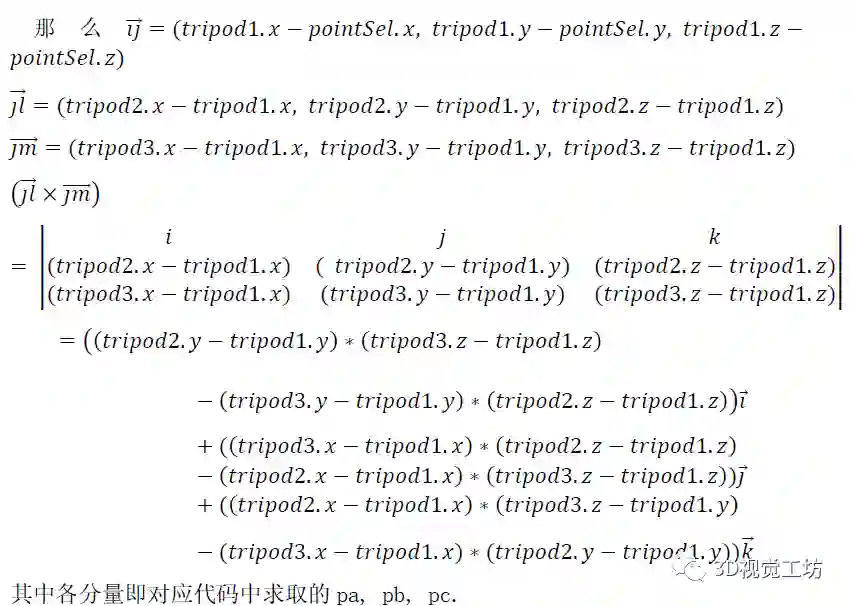

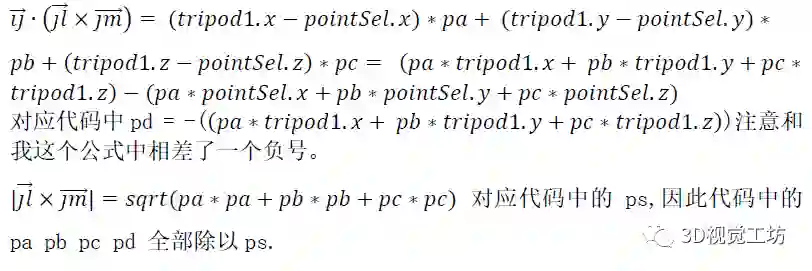

结合代码带入上述公式,i 点坐标为代码中的 (pointSel.x, pointSel.y, pointSel.z);j 点坐标为代码中的(tripod1.x, tripod1.y, tripod1.z);l点坐标为代码中的(tripod2.x, tripod2.y, tripod2.z);m 点坐标为代码中的(tripod3.x, tripod3.y, tripod3.z)。

那么

(3)里程计优化求解公式
在进行里程计求解公式推导前,需要了解其中几个重用的坐标系转换。
备注:感谢微信公众号「 3D视觉工坊 」整理。

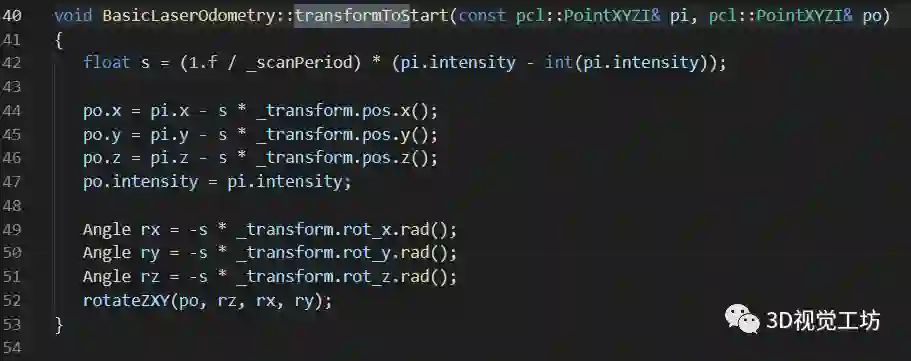

其中transformToStart 对应论文中的公式

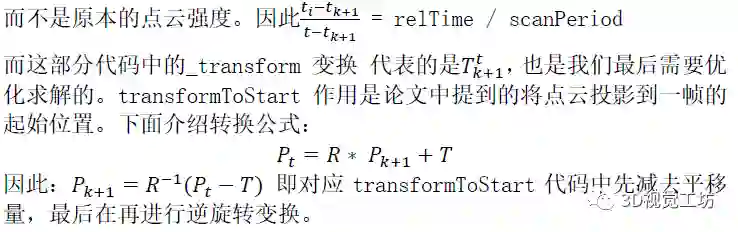

注意LOAM代码中point.intensity在预处理时被存储为(scanID+relTime)

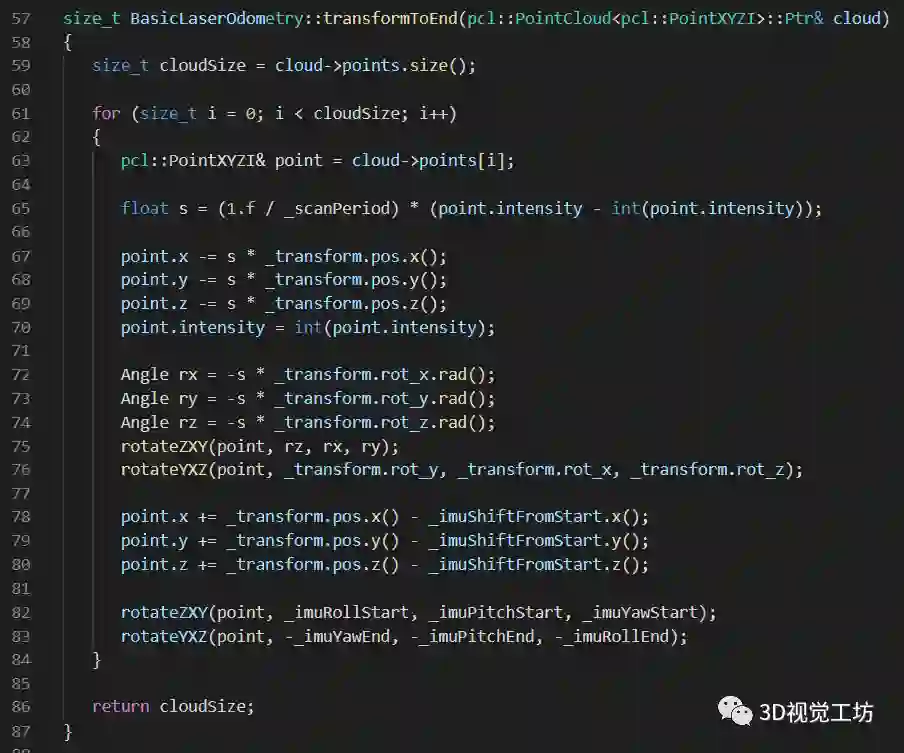

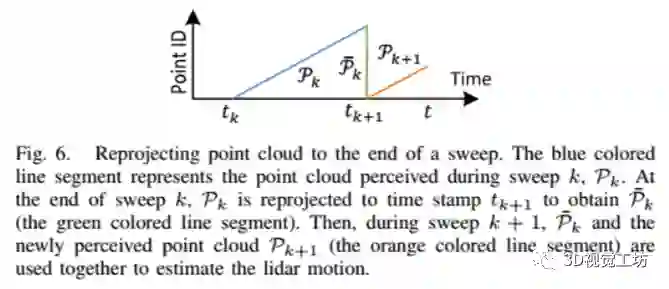

transformToEnd 函数中就是先做了transformToStart ,再将点云全部都转换到一帧的结束时刻。
对于里程计的优化求解部分,我们先看一下整体思路:

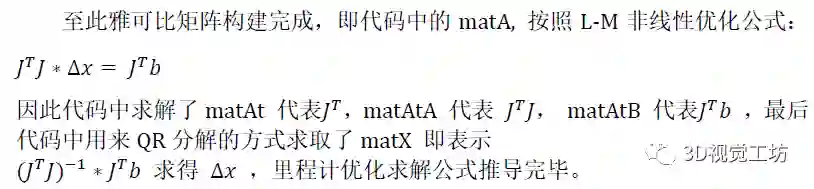

LOAM中利用建立点到线 和点到面的距离最小值来作为约束方程,最后利用L-M非线性优化方法来求解这个非线性问题。对于L-M方法,用到的公式如下:

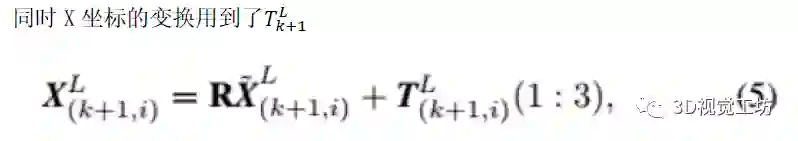

首先直接建立约束方程的是已经坐标转换后的点云坐标即X

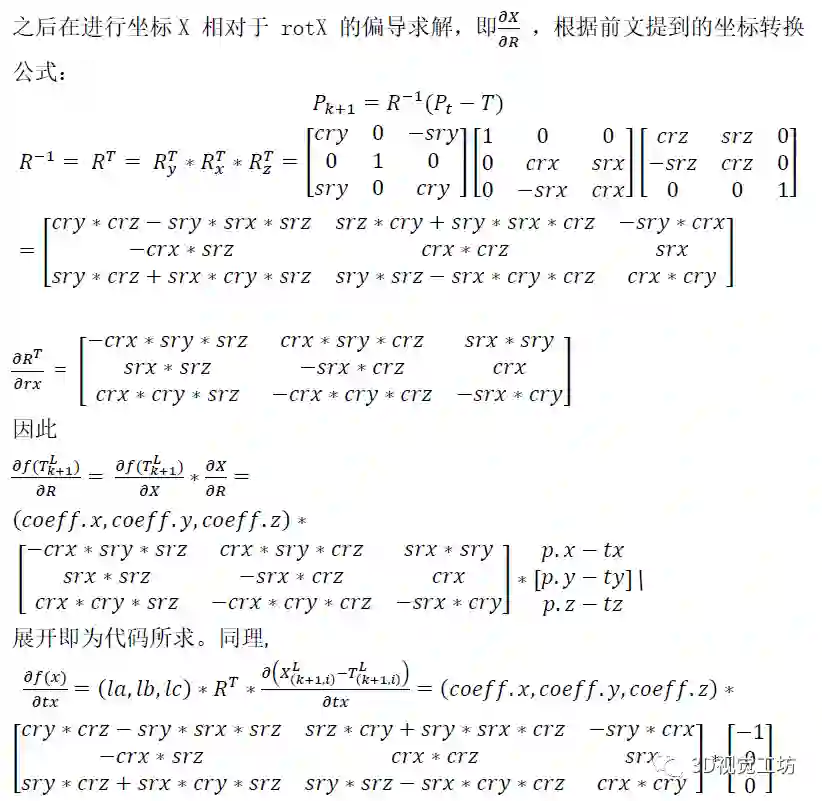

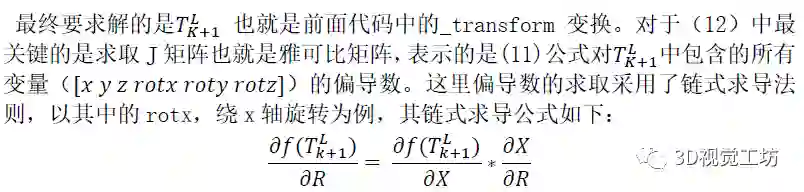

那么根据链式法则,我们就可以先通过约束方程对坐标进行求偏导,然后再乘以坐标对变换中的rotX求偏导,即可得到最终的偏导求取结果。
首先根据约束方程对坐标量求偏导,我们上文已经建立了约束方程。

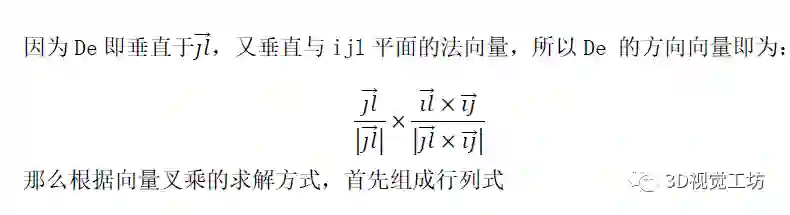

这里的la lb lc 就是点到线距离的函数对于X Y Z的偏导数,这里面可以通过导数的几何意义来理解,导数在几何意义上表示梯度。而梯度方向就是我们所求的距离函数的单位向量了,也就是下图的De 方向。

代入后就得到代码中的 la lb lc ,但这里推导的公式正负号也和代码中有所不同;同理,点到面约束方程求偏导也是按照此种方式求得。

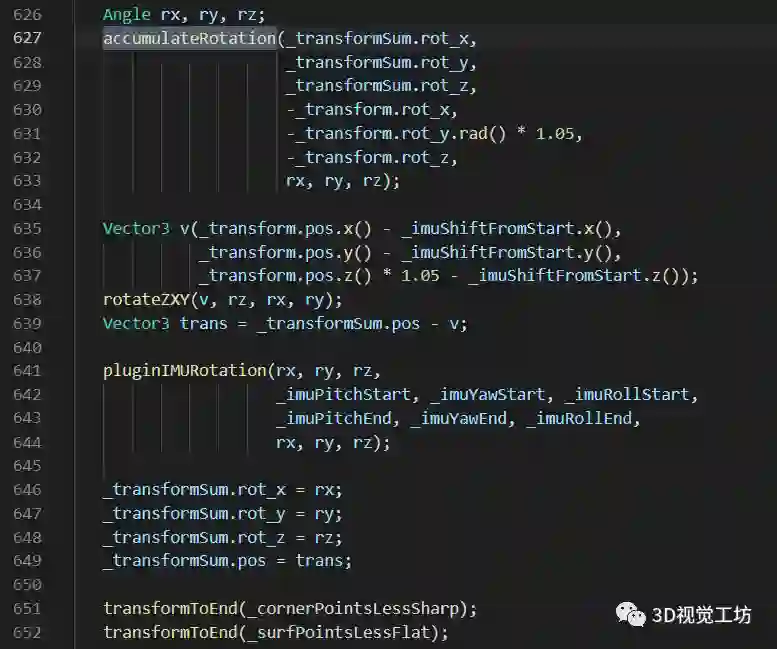

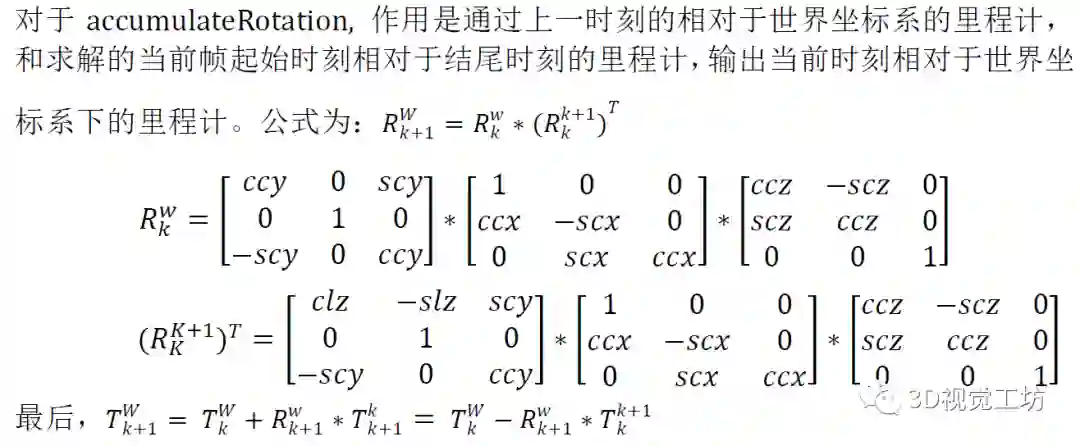

最后一个公式为里程计累加,函数代码如下图:
