使用双目相机进行三维重建 第二部分：姿态估计

本文为 AI 研习社编译的技术博客，原标题 ：

3D Reconstruction with Stereo Images - Part 2: Pose Estimation

作者 | Keenan James

翻译 | 酱番梨、Hasekiel_learn

校对 | 酱番梨        审核 | 酱番梨       整理 | 立鱼王

原文链接：

https://medium.com/@dc.aihub/3d-reconstruction-with-stereo-images-part-2-pose-estimation-1bcfbba61b26

注：本文的相关链接请访问文末【阅读原文】

查看第一部分，请点击：使用双目相机进行三维重建 第一部分：相机校准

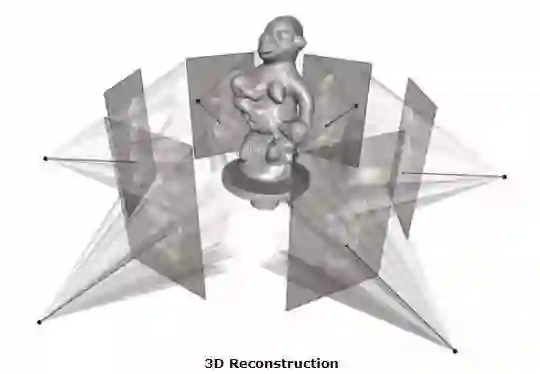

引言：在上一篇文章中我们讲了相机的特征以及这些信息与我们做3D重建有什么关系。通过相机校正，我们确认了一些我们程序要用的相机属性数据，即相机矩阵（camera matrix）和扭曲系数（distortion coefficients）。利用这些信息，我们可以从拍摄的模式图像（patterned image）中计算出现实空间中物体的位置。在我们的例子中，我们会用象棋棋盘图像，并通过3D立方的绘制方向来可视化平面物体的相对位置。

  开始

这个练习的目的是给我们的图像画上x,y,z轴，放在棋盘的底部角落。按惯例，3D空间中X坐标轴用蓝色、Y用绿色、Z用红色。这个例子里，我们让Z轴垂直于物体（即Z轴是从棋盘2D平面指向相机的）。

我们首先取出之前练习保存的相机矩阵和扭曲系数。

import cv2import numpy as npimport glob
# Load previously saved datawith np.load('B.npz') as X:    mtx, dist, _, _ = [X[i] for i in ('mtx','dist','rvecs','tvecs')]

接下来要写一个函数来绘制3D坐标轴。这个函数的输入是：棋盘图像、棋盘四个角（坐标）、三个分别代表三坐标轴方向终点的点（坐标）。

棋盘的角落可以用之前的`cv2.findChessboardCorner()`函数，返回的是一个含有4个角位置的数组。这里我们只需要注意底部左手角落，它是数组的第一个元素，如下图`corner[0]`。得到该坐标后，我们就可以利用之前定义的3个终点展开我们的坐标轴了。

def draw(img, corners, imgpts):    corner = tuple(corners[0].ravel())    img = cv2.line(img, corner, tuple(imgpts[0].ravel()), (255,0,0), 5)    img = cv2.line(img, corner, tuple(imgpts[1].ravel()), (0,255,0), 5)    img = cv2.line(img, corner, tuple(imgpts[2].ravel()), (0,0,255), 5)    return img

下一步我们要在3D空间中定义一些点帮助我们绘制坐标轴。回忆一下在上一个练习中，我们令棋盘一个方块的边长等于一个单位。在这个例子中，我们在三个方向上画了长3个单位的坐标轴。Z轴需要标负值，因为这样可以保证轴线面朝相机。

criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)objp = np.zeros((6*7,3), np.float32)objp[:,:2] = np.mgrid[0:7,0:6].T.reshape(-1,2)
axis = np.float32([[3,0,0], [0,3,0], [0,0,-3]]).reshape(-1,3)

现在我们可以用上我们的绘制函数了。第一步先读取图片，寻找7x6的格子（译者注：指棋盘）。找到之后，我们可以利用`cv2.solvePnPRansac()`计算其旋转角和平移距离（rotation and translation）。现在把3D空间的轴点（axis points）投影到2D图像平面去。识别出坐标轴后，就用绘制函数可视化其方向。

for fname in glob.glob('left*.jpg'):    img = cv2.imread(fname)    gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)    ret, corners = cv2.findChessboardCorners(gray, (7,6),None)
    if ret == True:        corners2 = cv2.cornerSubPix(gray,corners,(11,11),(-1,-1),criteria)
        # Find the rotation and translation vectors.        rvecs, tvecs, inliers = cv2.solvePnPRansac(objp, corners2, mtx, dist)
        # project 3D points to image plane        imgpts, jac = cv2.projectPoints(axis, rvecs, tvecs, mtx, dist)
        img = draw(img,corners2,imgpts)        cv2.imshow('img',img)        k = cv2.waitKey(0) & 0xff        if k == 's':            cv2.imwrite(fname[:6]+'.png', img)
cv2.destroyAllWindows()

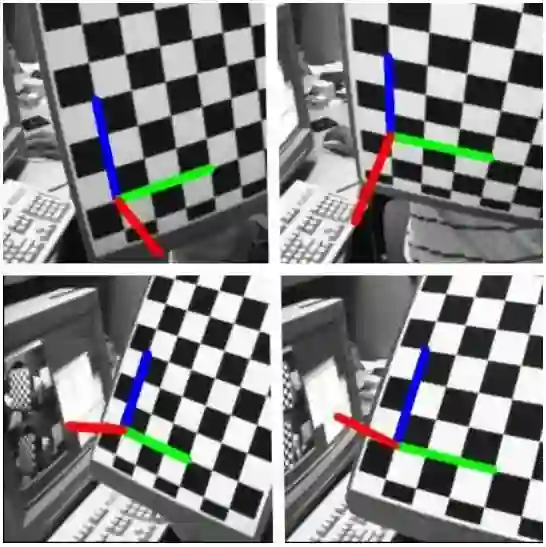

如下图，我们看到四张不同棋盘图像被我们程序处理后的结果。

  渲染一个立方体

为了描画一个立方体，我们可以按照下文所述修改绘图函数。首先绘制一个3 x 3的正方形，朝向左下角并与我们的棋盘平行。然后我们将添加从该正方形延伸的线，以在面向相机的方向上完成立方体。

def draw(img, corners, imgpts):    imgpts = np.int32(imgpts).reshape(-1,2)
    # draw ground floor in green    img = cv2.drawContours(img, [imgpts[:4]],-1,(0,255,0),-3)
    # draw pillars in blue color    for i,j in zip(range(4),range(4,8)):        img = cv2.line(img, tuple(imgpts[i]), tuple(imgpts[j]),(255),3)
    # draw top layer in red color    img = cv2.drawContours(img, [imgpts[4:]],-1,(0,0,255),3)
    return img

我们必须修改轴点，并以此来囊括立方体的每个角。

axis = np.float32([[0,0,0], [0,3,0], [3,3,0], [3,0,0],                   [0,0,-3],[0,3,-3],[3,3,-3],[3,0,-3] ])

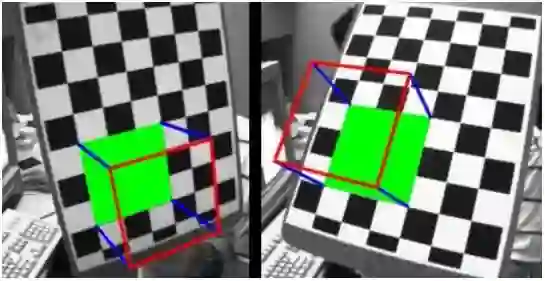

下面的两幅图片已将结果显示出来：

  结论

在上述练习之后，我们可以考虑增强现实（AR）的应用。在这里，我们成功地将3D对象包含在真实世界图像中，该图像与所描绘的对象相互作用，允许真实世界和虚拟世界之间的动态链接。

作者:Keenan James，导师:Amit Maraj教授

想要继续查看该篇文章相关链接和参考文献？

点击底部【阅读原文】即可访问：

https://ai.yanxishe.com/page/TextTranslation/1420

相关文章：

使用双目相机进行三维重建 第一部分：相机校准

AI求职百题斩 · 每日一题

每天进步一点点，长按扫码参与每日一题！

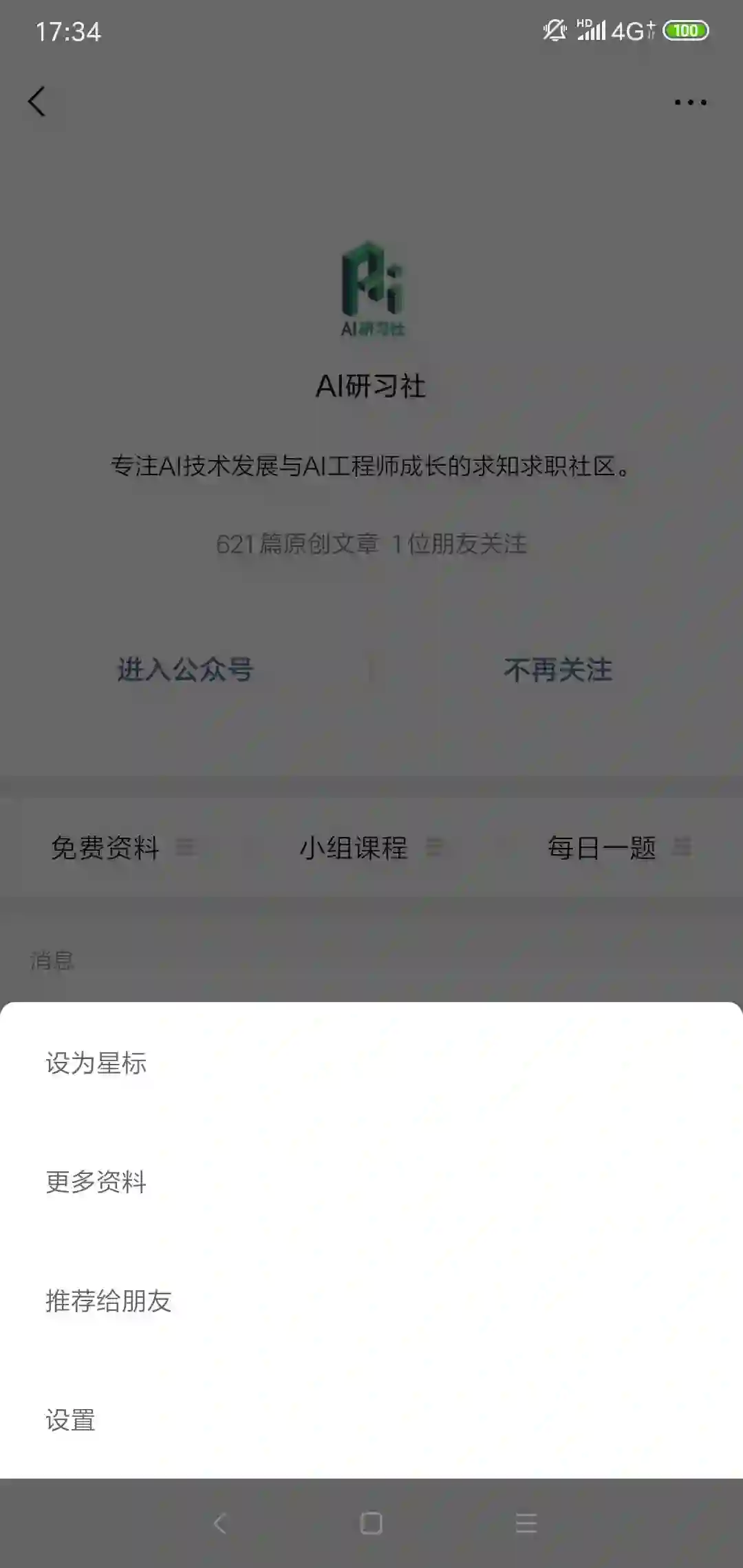

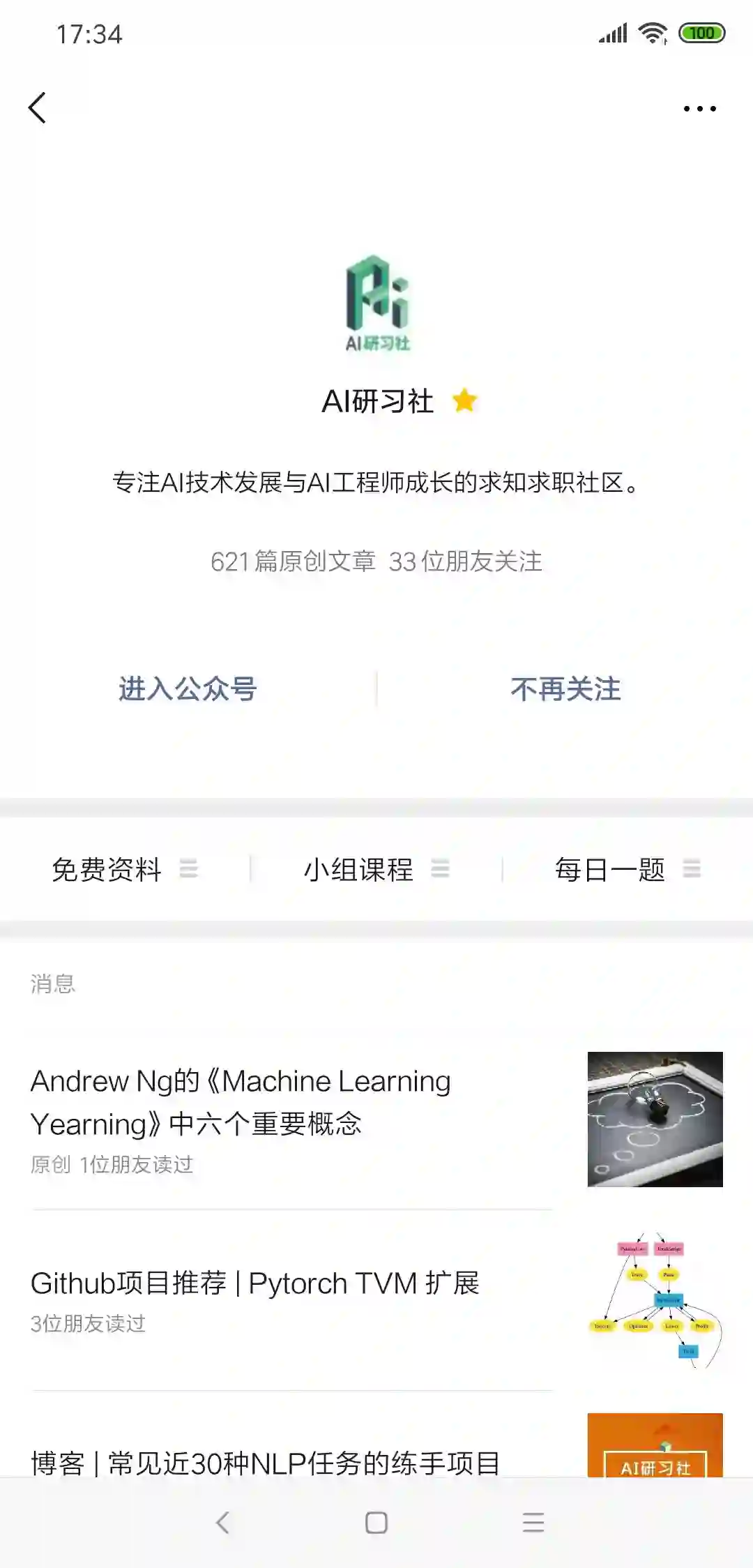

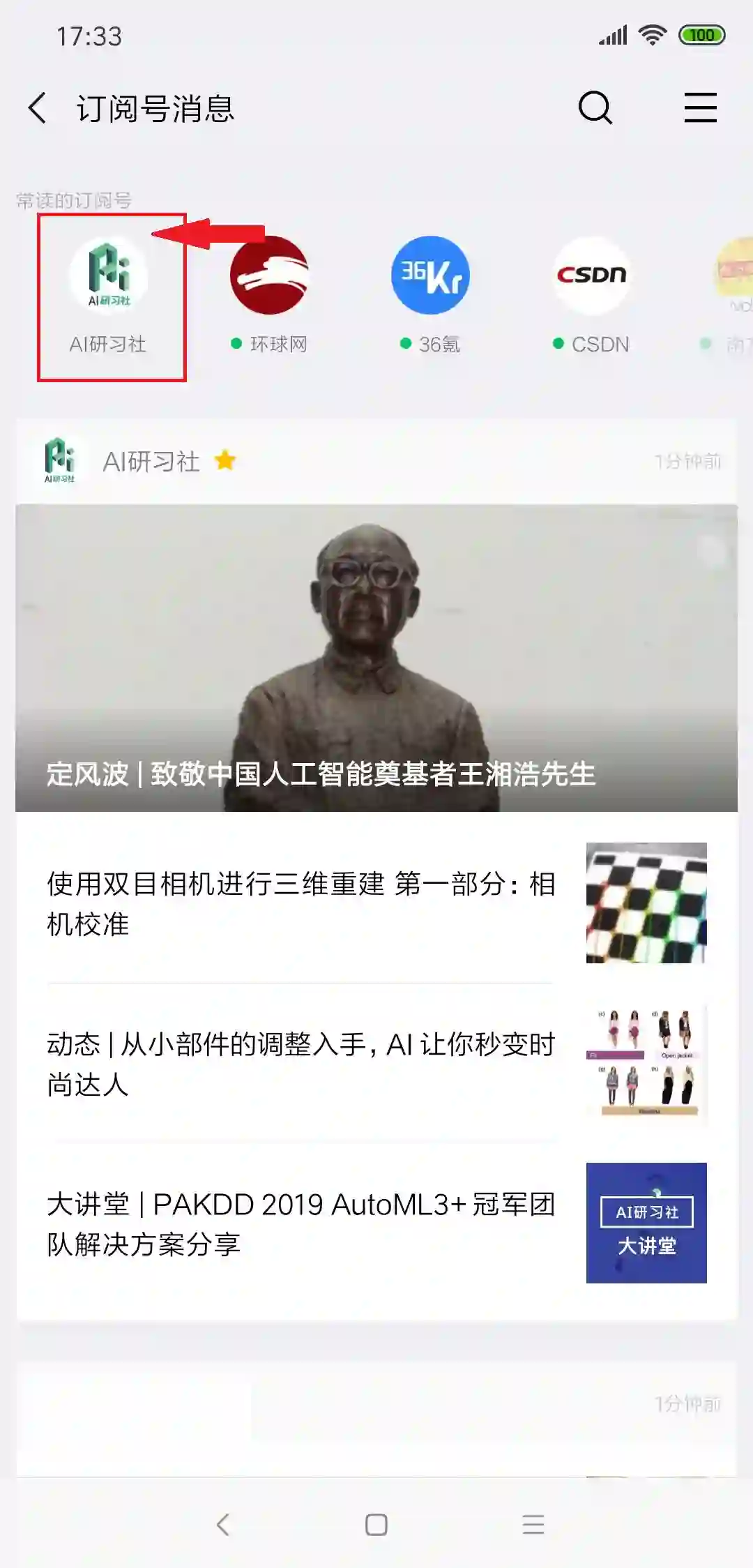

给 AI 研习社 设置星标，快速查看最新内容
