作者：黄浴
https://zhuanlan.zhihu.com/p/56236308
本文已授权，未经允许，不得二次转载
单目视觉是Mobileye（ME）的看家法宝，其实当年它也考虑过双目，最终选择放弃（：。
单目的测距和3-D估计靠什么？是检测目标的Bounding Box（BB），如果无法检测的障碍物，该系统就无法估计其距离和3-D姿态/朝向。没有深度学习的时候，ME主要是基于BB，摄像头标定得到的姿态和高度以及路面平直的假设估算距离。
有了深度学习，可以根据3-D的ground truth来训练NN模型，得到3D大小和姿态估计，距离是基于平行线原理（single view metrology）得到的。不久前百度Apollo公布的单目L3解决方案讲的比较清楚了，参考论文是“3D Bounding Box Estimation by Deep Learning and Geometry".
双目当然可以算视差和深度了，即使没有检测出障碍物（因为有附加的深度信息，检测器会比单目好），也会报警。问题是，双目视觉系统估计视差没那么容易，立体匹配是计算机视觉典型的难题，基线宽得到远目标测距准，而基线短得到近目标测距结果好，这里是存在折衷的。
目前市场上ADAS存在的双目视觉系统就是Subaru EyeSight，据说性能还行。
百度推出的阿波龙L4摆渡车量产100台，就安装了双目系统。还有欧盟自主泊车项目V-Charge也采用了前向双目视觉系统，另外自动驾驶研发系统Berta Benz也是，而且和雷达系统后融合，其中双目匹配的障碍物检测算法Stixel很出名。以前Bosch和Conti这些Tier-1公司也研制过双目视觉解决方案，但没有在市场上产生影响力，据说被砍掉了。
谈到双目系统的难点，除了立体匹配，还有标定。标定后的系统会出现“漂移”的，所以在线标定是必须具有的。单目也是一样，因为轮胎变形和车体颠簸都会影响摄像头外参数变化，必须在线做标定修正一些参数，比如仰角（pitch angle）和偏角（yaw angle）。
双目在线标定就更复杂些，因为双目匹配尽量简化成1-D搜索，所以需要通过stereo rectification将两个镜头光轴方向平行并和基线垂直。所以针对获得的gain相比，增加的复杂度和成本，如果不划算商家就会放弃。
最近重提双目视觉，是因为硅谷芯片公司安霸（Ambarella）在2014年收购意大利帕尔马大学的Vis Lab，研制了双目的ADAS和自动驾驶芯片，去年CES之后就开始进军车企和Tier-1。而且，安霸目前正在继续研究提升该系统的性能。

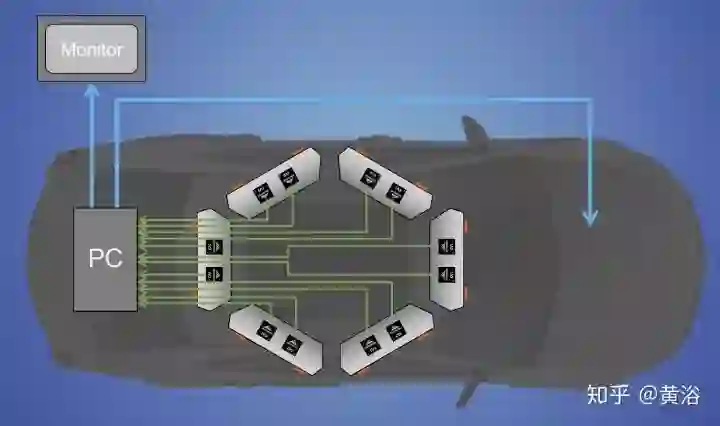

下图就是它在车顶安装6对立体视觉系统的示意图，其中它们的基线宽度可以不一样的，相应地有效检测距离也就不同。笔者曾坐过它的自动驾驶车，远处可以看到200米，近处20-30米。它确实可以做在线标定，随时调整一些双目视觉的参数。
先说立体匹配，即视差/深度估计。如图假设左右摄像头焦距f，基线（两个光心连线）宽B，3-D点X的深度z，而其视差（投影到左右图像的2-D点，其坐标差）即
可见视差能够反算深度值。但是这里最难的就是左右镜头看到的图像如何确定是同一个目标，即匹配问题。
匹配方法分两种，全局法和局部法，双目匹配的四个步骤：
匹配成本（matching cost）计算;
成本聚集（aggregation）;
视差（disparity）计算/优化;
视差修正（refinement）。
最著名的局部法就是SGM（semi-global matching），很多产品在用的方法都是基于此的改进，不少视觉芯片都采用这种算法。
SGM就是把一个全局优化近似成多个局部优化的问题组合，如下公式是2-D匹配的优化目标函数，SGM实现成为多个1-D优化路径之和
下图是沿着水平方向的路径优化函数
Census Transform是将8/24比特的像素变成一个2进制序列，另外一个2值特征叫LBP（local binary pattern）和它相似。立体匹配算法就是基于这个变换将匹配变成一个Hamming距离的最小化搜索。Intel的RealSense当年就是收购了一个成立于1994年基于该技术的双目视觉创业公司，还收购另外几个小公司把他们合在一起做出来的。

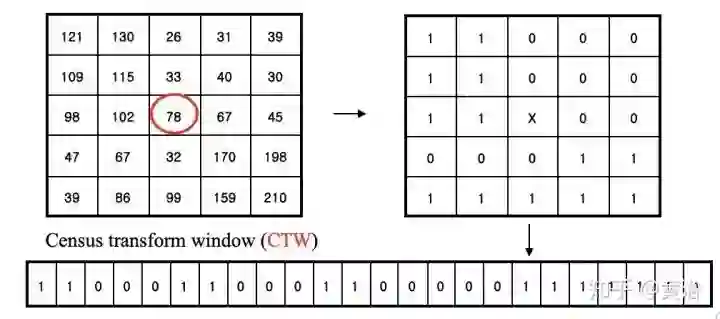

下图是CS变换的示意图：
PatchMatch是一个加速图像模版匹配的算法，被用在光流计算和视差估计上。之前微软研究院曾经做过一个基于单目手机相机3-D重建的项目，仿造以前成功的基于RGB-D算法KinectFusion，名字也类似MonoFusion，其中深度图估计就是采用一个修正的PatchMatch方法。
其基本思想就是对视差和平面参数随机初始化，然后通过邻域像素之间信息传播更新估计。PM算法分五个步骤：
1) 空间传播（Spatial propagation）: 每个像素检查左边和上边邻居视差和平面参数，如果匹配成本变小就取代当前估计；
2) 视角传播（View propagation）: 其他视角的像素做变换，检查其对应图像的估计，如果变小就取代;
3) 时域传播（Temporal propagation）: 前后帧考虑对应像素的估计；
4) 平面细化（Plane refinement）: 随机产生样本，如果估计使匹配成本下降，更新。
5) 后处理（Post-processing）: 左右一致性和加权中值滤波器去除出格点（outliers）。
下图是PM的示意图：
再说在线标定。

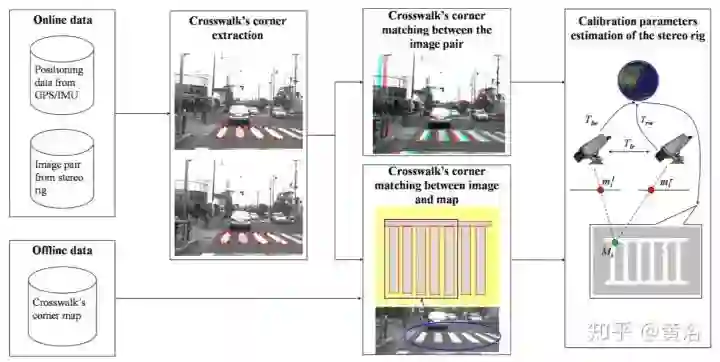

这是一个利用路上标志线（斑马线）的标定方法：已知斑马线的平行线模式，检测斑马线并提取角点，计算斑马线模式和路面实现匹配的单映性变换（Homography）参数，得到标定参数。
另外一个方法基于VO和SLAM，比较复杂，不过可以同时做基于地图的定位。采用SLAM做在线标定，不适合高频率操作，下图是其算法的流程图：1-4步, 通过立体视觉SLAM获取全局连续地图；第5步给出双目相机变换初始估计，第6步把所有立体相机的地图聚合成一个地图；7-8步获取多个相机之间的姿态。
和单目方法类似，采用车道线平行和路平面这个假设可以快速完成在线标定，即消失点（vanishing point）理论：假设一个平坦的道路模型，清晰的纵向车道线，没有其他目标的边缘和它们平行；要求驾驶车辆速度慢，车道线连续，左右相机的双目配置要左摄像头相对路面的仰角/斜角（yaw/roll angles）比较小；这样跟初始化的消失点（与线下标定相关）比较可以算出双目外参数的漂移量（图5-269），其算法就是从消失点估计摄像头仰角/斜角。
下面介绍几个典型的双目自动驾驶系统。

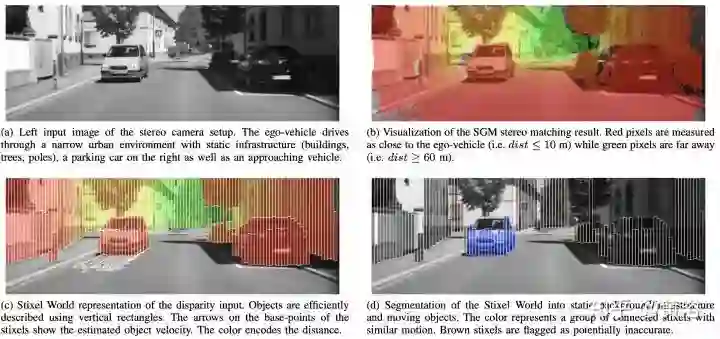

Berta Benz采用的障碍物检测算法Stixel基于以下假设：场景中的目标描述为列，重心的原因目标是站立在地面上，每个目标上的上部比下部的深度大。下图(a-d) 介绍了SGM视差结果如何生成Stixel分割结果：

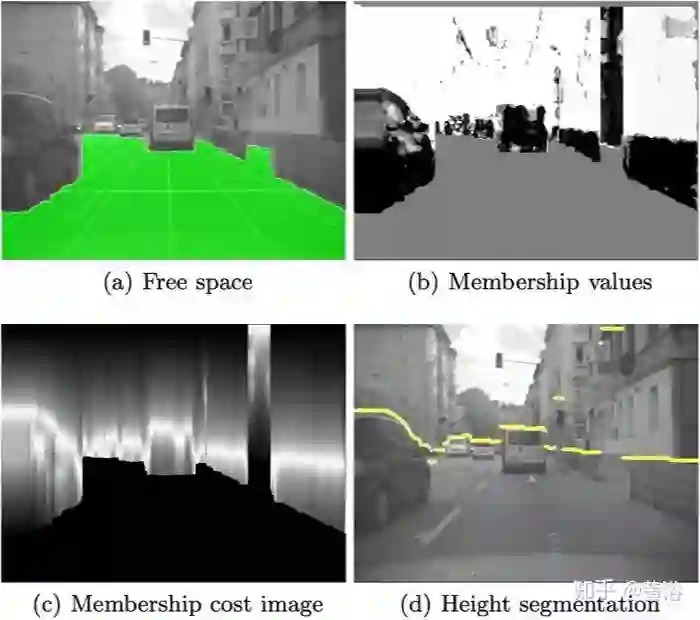

下图是Stixels 计算的示意图：(a)基于动态规划的自由驾驶空间计算 (b) 高度分割中的属性值 (c) 成本图像 (灰度值反过来) (d) 高度分割。

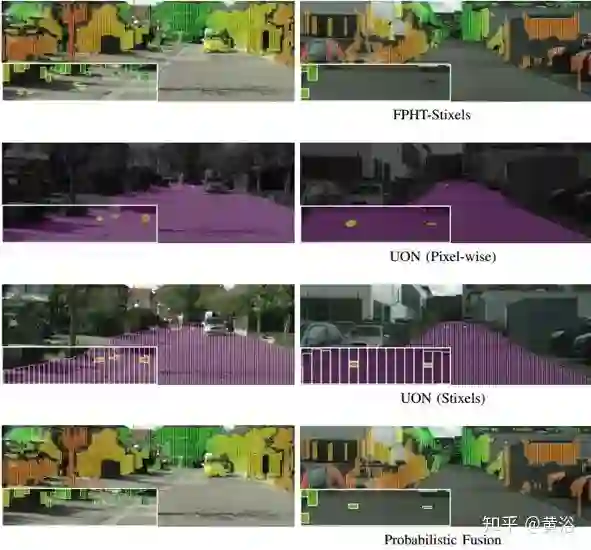

这是他们加上深度学习做视差融合之后再做Stixel的框图和新结果：

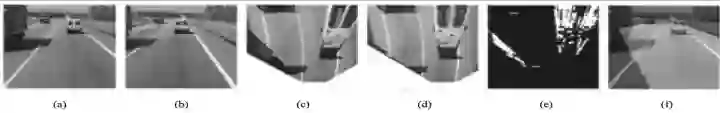

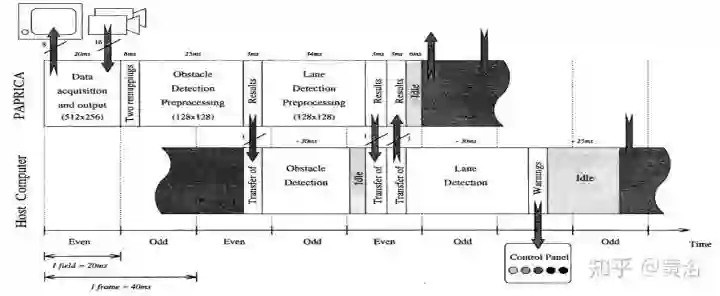

介绍一个VisLab早期双目障碍物的算法，Generic Obstacle and Lane Detection system (GOLD)。基于IPM（Inverse Perspective Mapping），检测车道线，根据左右图像的差计算路上障碍物：

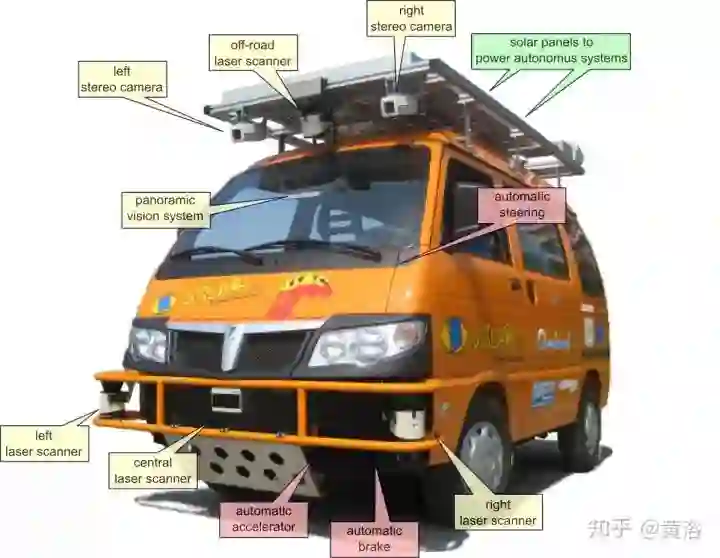

这是VisLab参加自动驾驶比赛VIAC （VisLab Intercontinental Autonomous Challenge）的车辆，除了双目摄像头以外，车上还有激光雷达作为道路分类的辅助。

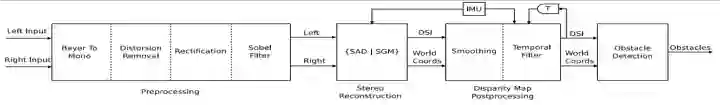

这是其双目障碍物检测流程图：视差估计利用了SGM算法和基于SAD的相关算法。

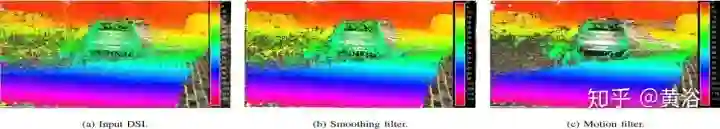

后处理中加了两个DSI（Disparity Space Image）空间的滤波器，见图5-274，一个是平滑处理，另一个是基于惯导（IMU）的运动轨迹处理。
障碍物检测算法采用了JPL的方法，基于空间布置特性以及车辆的物理特性聚类得到障碍物。物理特性包括最大的高度（车辆），最小高度（障碍物）和最大道路可通过范围，这些约束定义了一个空间截断锥（truncated cone）, 如图所示，那么在聚类过程中凡是落在截断锥内的点划为障碍物。

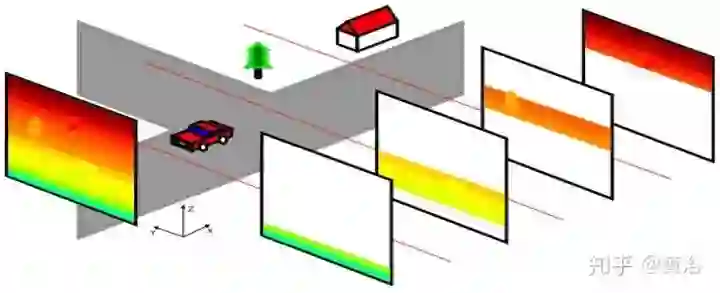

为加速视差估计算法，采用了划分DSI的方法：

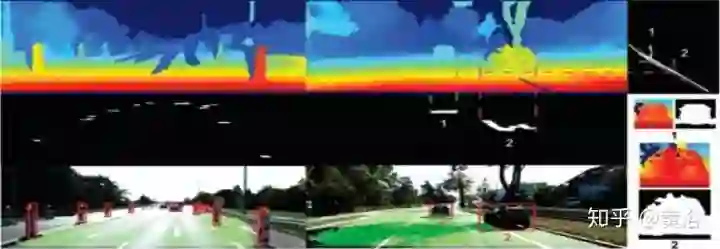

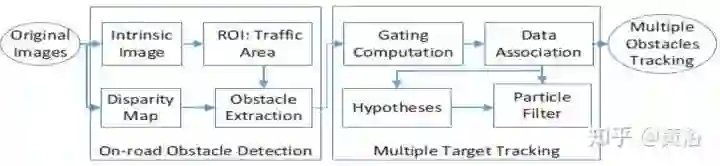

另外一种经典的方法是根据路面方程（立体视觉）得到路面视差，基于此计算出路面的障碍物：
总的看，双目检测障碍物的方法基本基于视差图，基于路面视差的方法较多。也许随着深度学习发展的突飞猛进，加上计算平台的增强，双目自动驾驶系统也会普及起来。
