实战教程｜霸榜各大医学分割挑战赛的Transformer架构--nnFormer

2022 年 7 月 10 日 极市平台

↑ 点击蓝字关注极市平台

作者丨Tina姐吖

来源丨医学图像人工智能实战营

编辑丨极市平台

极市导读

nnFormer在多个数据集上的分割性能显著，本节内容旨在带你从头复现一遍nnFormer, 觉得效果还不错的话，不妨思考如何运用在自己的数据集上。 >>加入极市CV技术交流群，走在计算机视觉的最前沿

简介：

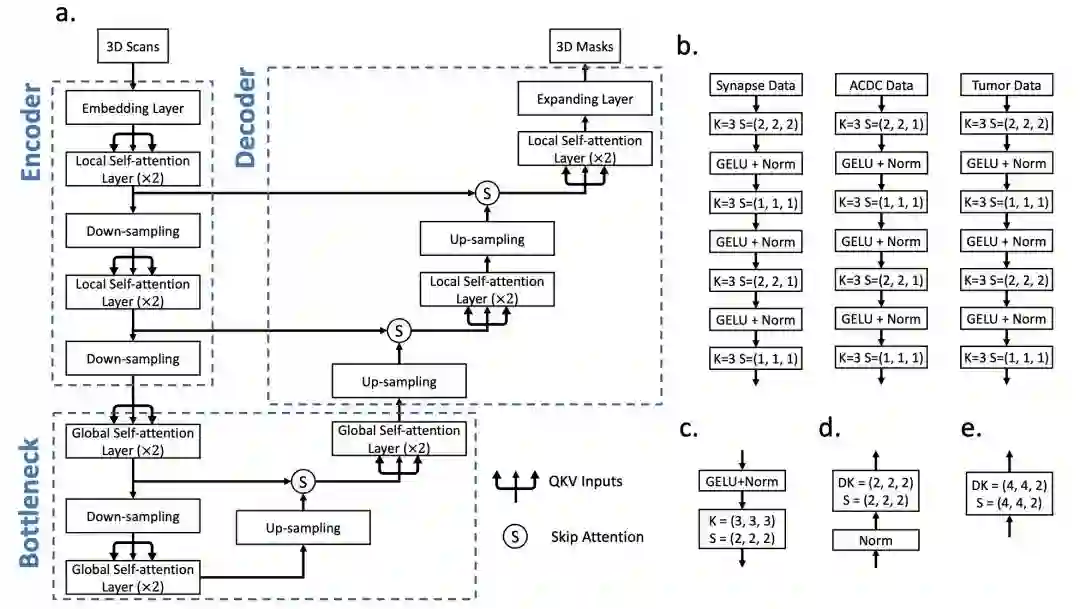

我们介绍了nnFormer（not-another transFormer），一种用于3D医学图像分割的 transformer。

nnFormer 不仅使用了卷积和自注意力的结合，还引入了基于局部和全局体积的自注意机制来学习体积表示。

此外，nnFormer 建议使用跳跃注意来取代U-Net类体系结构中跳跃连接中的传统操作。

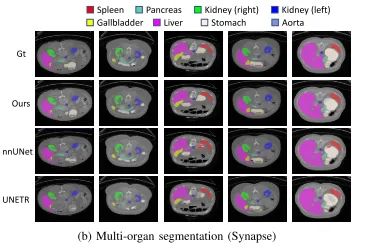

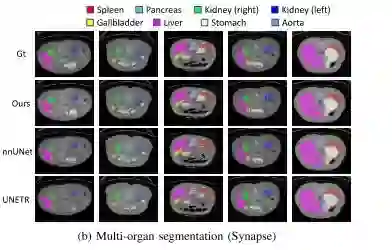

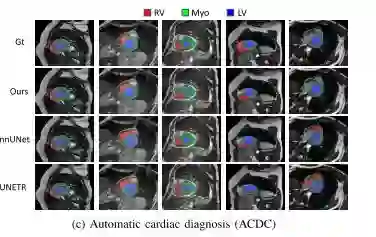

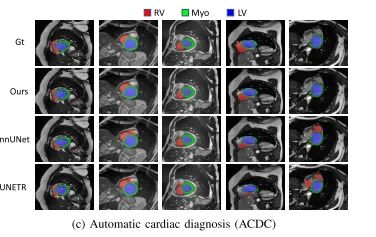

实验表明，在三个公共数据集上，nnFormer 性能显著。与 nnUNet 相比，nnFormer 产生的HD95显著降低，DSC结果也具有可比性。此外，nnFormer 和 nnUNet 在模型融合中是高度互补的。nnFormer的代码也是基于nnUNet改的。

因此，只要用过 nnUNet，这部分代码相对顺畅

本教程难度：没使用过nnUNet: ⭐️⭐️⭐️⭐️ 使用过nnUNet: ⭐️⭐️

难点在于安装环境，下载数据，预处理数据，训练和测试都是一句命令就搞定。前期工作要做好。

nnFormer论文链接：https://arxiv.org/abs/2109.03201 nnFormer代码链接：https://github.com/282857341/nnFormer

安装

1.官方系统版本

Ubuntu 18.01、Python 3.6、PyTorch 1.8.1 和 CUDA 10.1 。有关软件包和版本号的完整列表，请参阅 Conda 环境文件 environment.yml。

安装步骤

建议使用 conda 包管理器安装所需的包

git clone https://github.com/282857341/nnFormer.git
（默认下载位置不同，下载下来后找不到百度一下）
cd nnFormer (将整个文件剪切到你日常的项目所在文件夹，方便使用)
conda env create -f environment.yml （这一步会创建叫nnFormer的conda环境）
source activate nnFormer
pip install -e .

这一步安装，如果网络不好，多半是会出错的。是在不行的话，建议手动创建一个环境conda create -n nnFormer python=3.6, 并手动安装 environment.yml 文件里面需要的包。

下载以及预处理实验数据

官方使用了三个数据集，每个数据集都有各自的model,train, inference. 所以实验的时候一定要指定使用的数据集。

ACDC数据集：https://www.creatis.insa-lyon.fr/Challenge/acdc/
Synapse 多器官 CT 数据集：https://www.synapse.org/#!Synapse:syn3193805/wiki/217789
Brain_tumor数据集：http://medicaldecathlon.com/

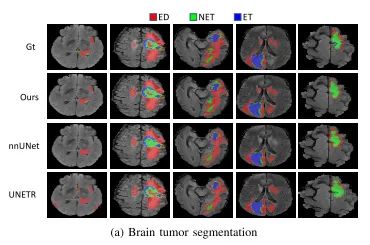

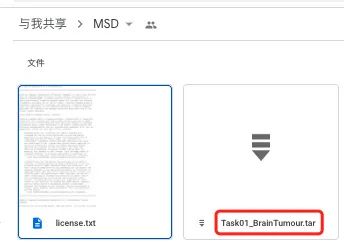

本教程使用的是Brain_tumor数据集，下载的时候是task01_Braintumor,重命名为 Task03_tumor(该论文中task03才是brain tumor, 要对应。)

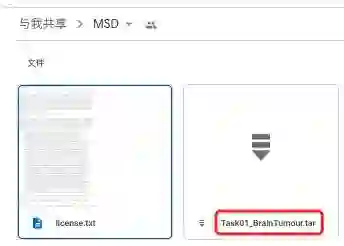

下载不下来的同学可以去我网盘下载：

链接: https://pan.baidu.com/s/1TChc4yXZjPlv9ApqS-OHkQ 提取码: c0mj

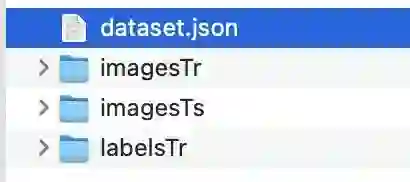

受网盘上传限制，一共3个压缩包，把它解压后放在Task03_tumor文件夹下。包含以下内容

预处理数据

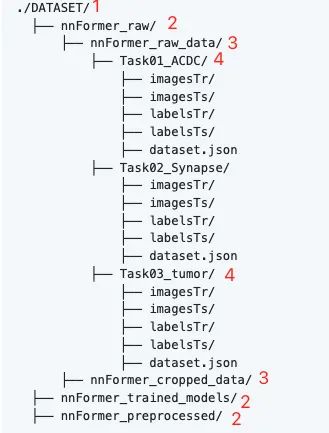

我们要像nnUNet那样，数据有严格的格式。首先创建以下文件夹

其中DATASET随便你放置在哪里，为了方便，我放在了nnFormer里面, 图片上标注了文件夹级别，不要搞错了哦。本实验第四级别只需要Task03_tumor,把刚才下好的文件夹放进来。

注意：下载的数据有一个dataset.json,这个里面的训练集和测试集同nnFormer不一样。你可以按照现在的划分进行下一步，但是这个测试集里的数据没有ground truth, 在做测试的时候就无法求dice. 如果你想要知道测试集的性能，就按照nnFormer的dataset.json重新划分imagesTr, imagesTs, labelsTr, labelsTs. nnFormer是把训练集再次划分为训练集和测试集，因此他的测试集才有ground truth。（啰嗦这么多，不知道讲清楚么😂）

初始数据有了，下面进行预处理

打开终端
cd nnFormer
conda activate nnFormer
nnFormer_convert_decathlon_task -i ../DATASET/nnFormer_raw/nnFormer_raw_data/Task03_tumor

这一步会在数据目录下新建一个 Task003_tumor 的文件夹，并且把多模态数据转成了4个单模态数据，同nnUNet要的数据格式一样
nnFormer_plan_and_preprocess -t 3

以上预处理数据就完了

下面进入正式实战阶段

修改源代码错误

下载的代码有几处错误需要修改

nnFormer/nnformer/run/default_configuration.py文件有一个else位置不对
nnFormer/nnformer/run/run_train.py文件 import numpy as no 改成 np
nnFormer/nnformer/training/network_training/nnFormerTrainerV2_nnformer_tumor.py文件 self.load_pretrain_weight设置成False

train

训练一共有2种方法不管使用哪种方法,先切换到下面路径cd nnFormer

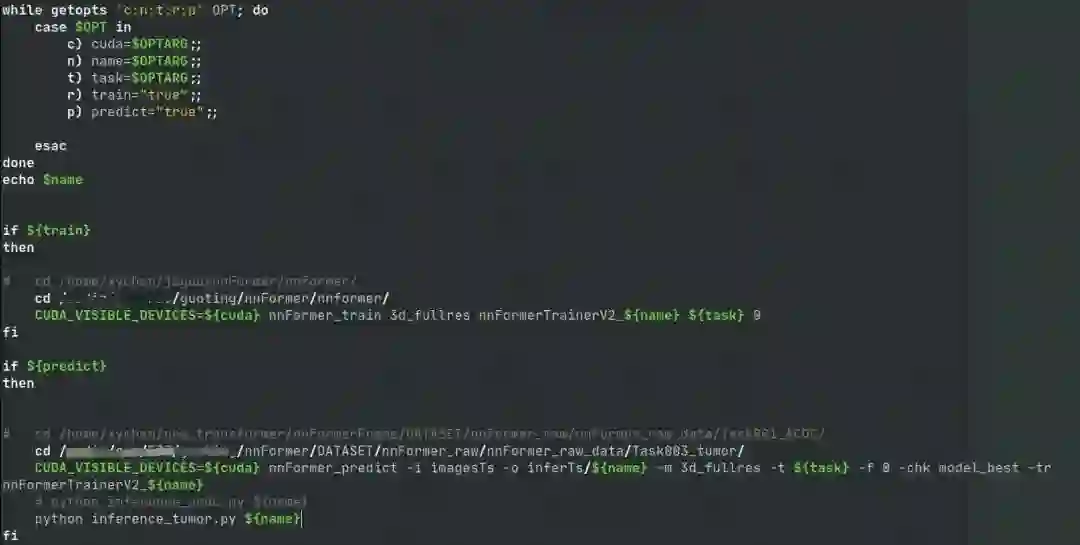

1 使用 bash train_inference.sh 该文件在下载的 nnFormer主目录下面,运行前需要打开文件,把文件夹地址改成自己的地址

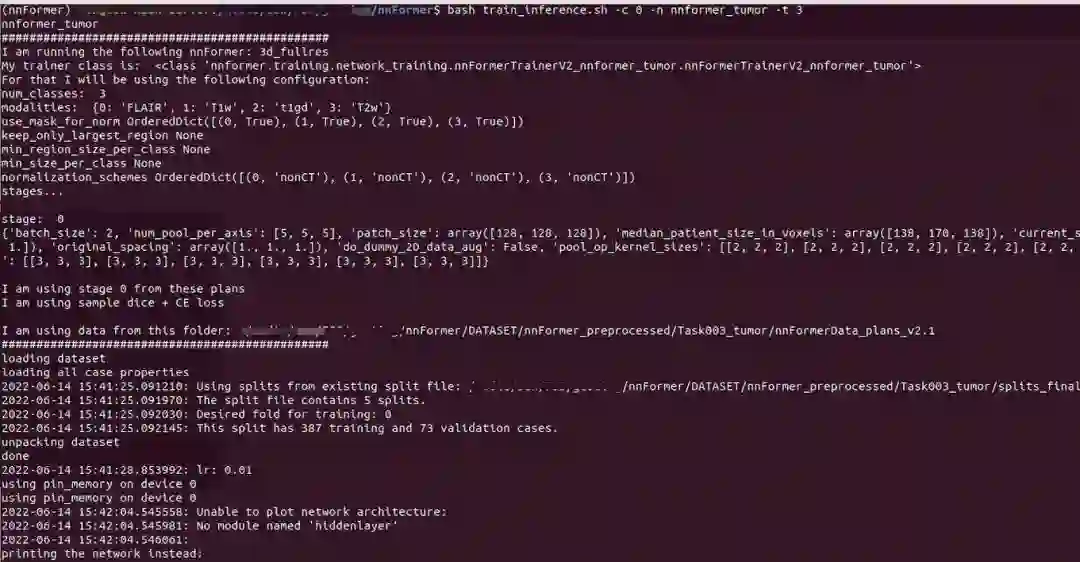

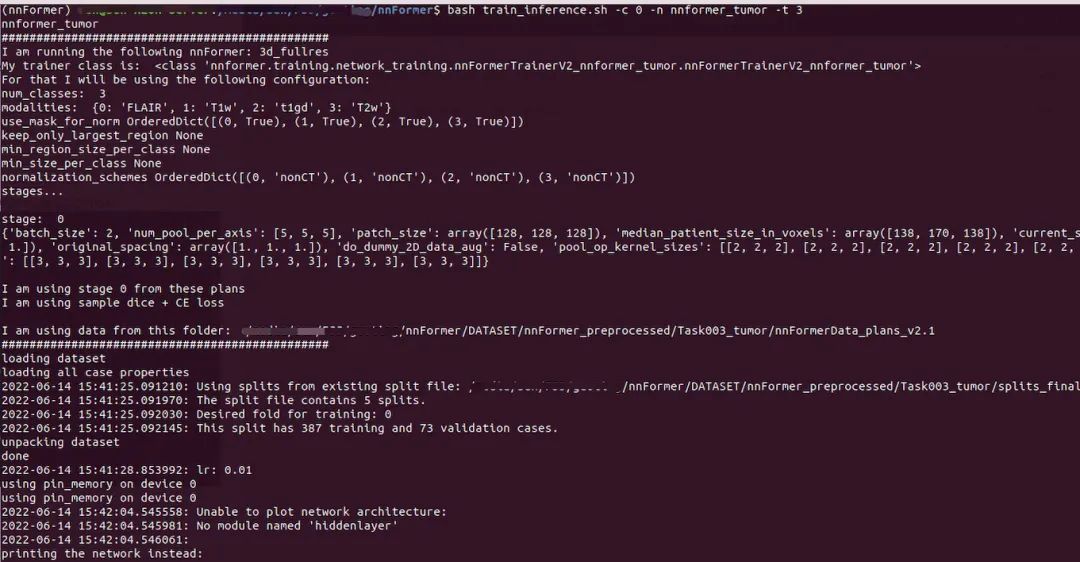

bash train_inference.sh -c 0 -n nnformer_tumor -t 3

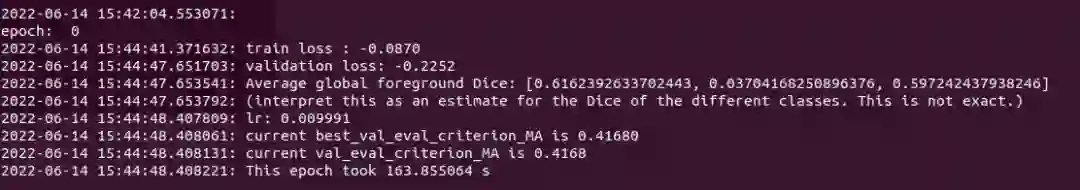

使用该命令会执行训练和测试

ps: 确保之前已经设置好了变量

export nnFormer_raw_data_base='/xxxxxxxx/nnFormer/DATASET/nnFormer_raw'
export nnFormer_preprocessed='/xxxxxx/nnFormer/DATASET/nnFormer_preprocessed'
export RESULTS_FOLDER='/xxxxxxx/nnFormer/DATASET/nnFormer_trained_models'

环境变量的设置见之前的文章 nnUNet 相关内容训练好的模型默认保存在

xxxx/nnFormer/DATASET/nnFormer_trained_models/nnFormer/3d_fullres/Task003_tumor/nnFormerTrainerV2_nnformer_tumor__nnFormerPlansv2.1

2 使用 nnFormer_train

打开 train_inference.sh 文件, 可以看到在predict部分,实际调用的就是 nnFormer_train 功能, 因此我们可以直接调用这个功能做训练.

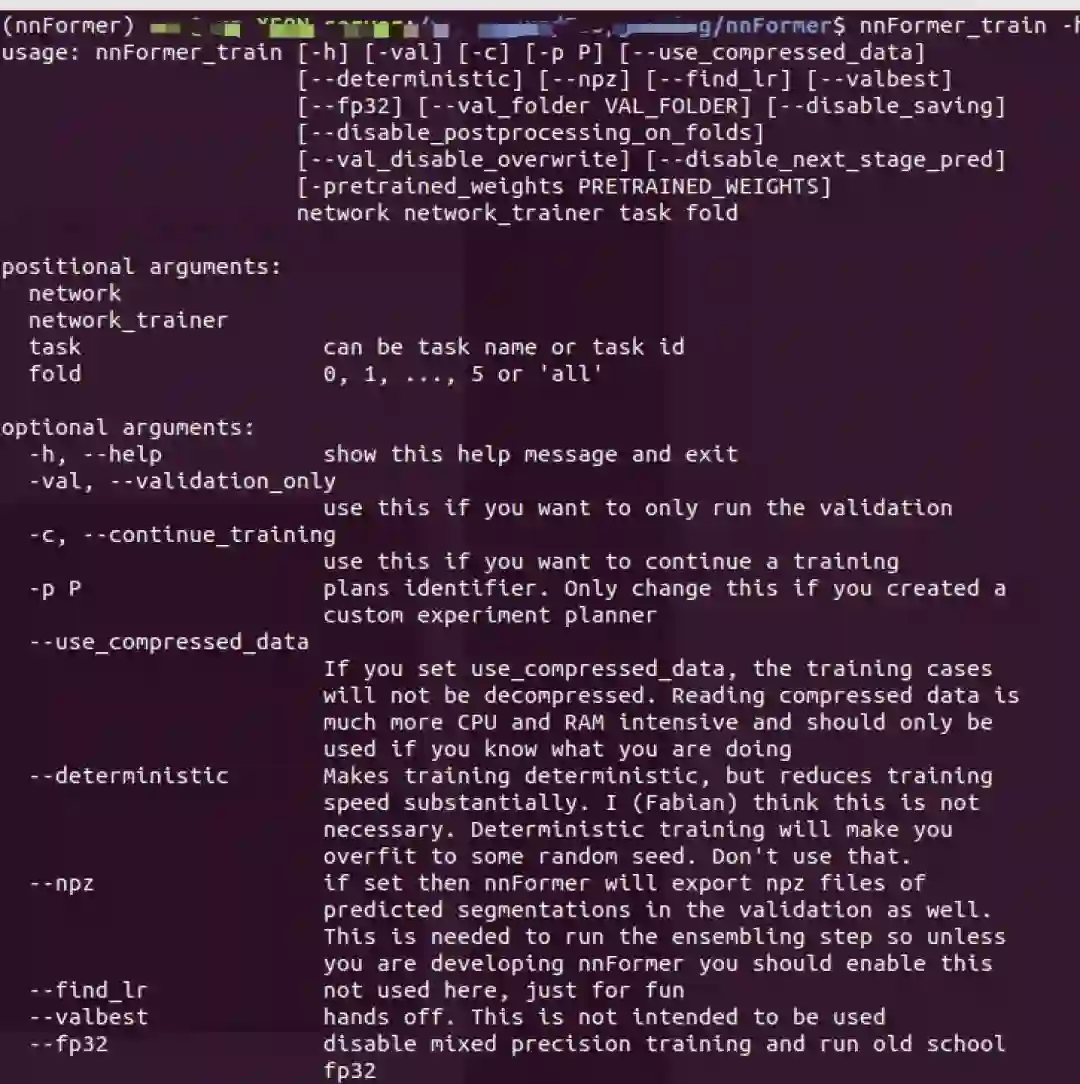

使用 nnFormer_train -h 查看参数含义

eg. CUDA_VISIBLE_DEVICES=1 nnFormer_train 3d_fullres nnFormerTrainerV2_nnformer_tumor 3 0

第一个参数: network
第二个参数: network_trainer
第三个参数: task, can be task name or task id
第四个参数: fold,五折交叉,fold可以是具体的第x折(0-4),如果是5折都要做,fold=5,or all

test

测试一共有2种方法

不管使用哪种方法,先切换到下面路径cd nnFormer

1 使用 `bash train_inference.sh`

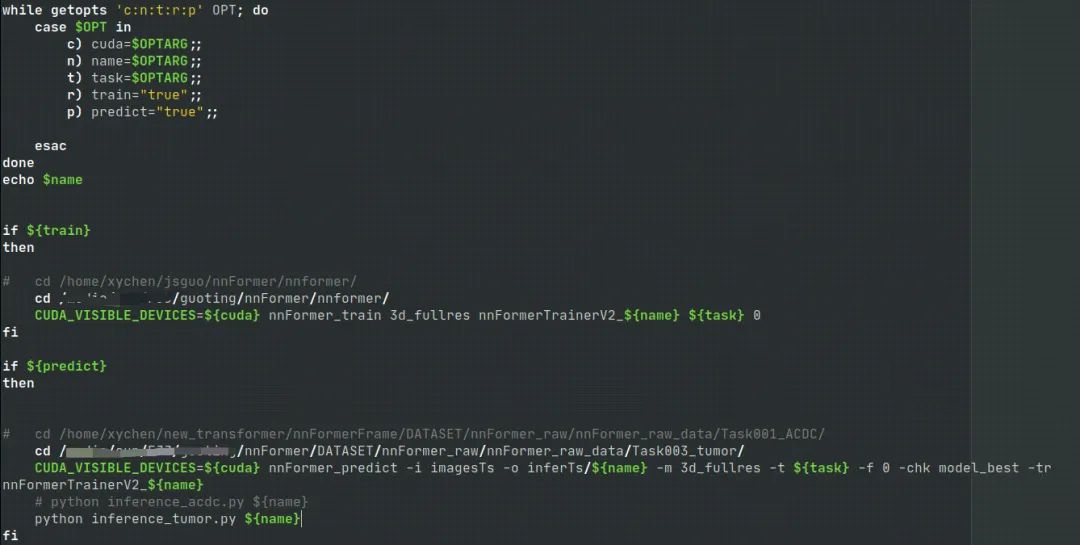

该文件在下载的 nnFormer主目录下面,运行前需要打开文件,把文件夹地址改成自己的地址：

我们这里不需要训练, 只推理

bash train_inference.sh -c 0 -n nnformer_tumor -t 3

注意: 如果不训练,使用此命令需要手动把 train 部分的代码注释掉.我不懂代码里的 getopts设置的参数怎么使用,在命令行怎么设置都关不掉训练.所以采用这种笨方法.

c: stands for the index of your cuda device
n: denotes the suffix of the trainer located at nnFormer/nnformer/training/network_training/
t: denotes the task index

2 使用 `nnFormer_predict`

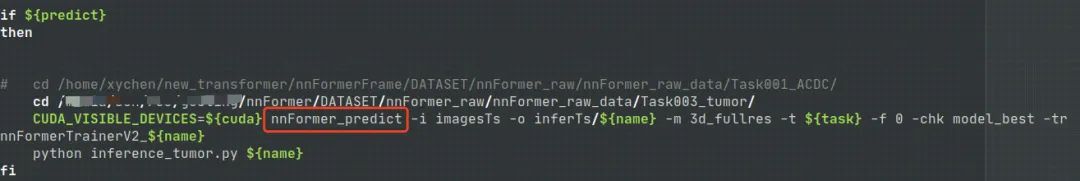

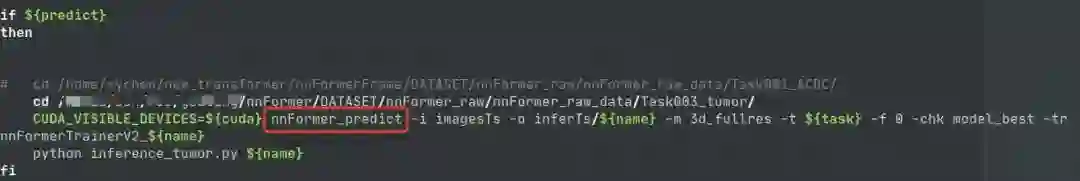

打开 train_inference.sh 文件, 可以看到在predict部分,实际调用的就是 nnFormer_predict功能, 因此我们可以直接调用这个功能做预测.

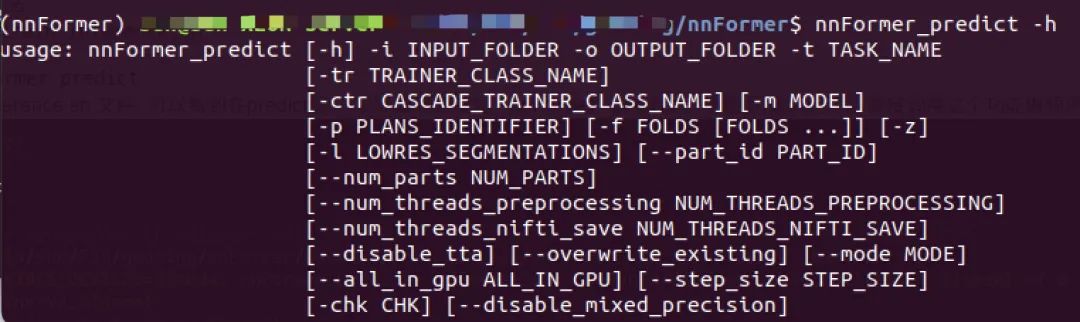

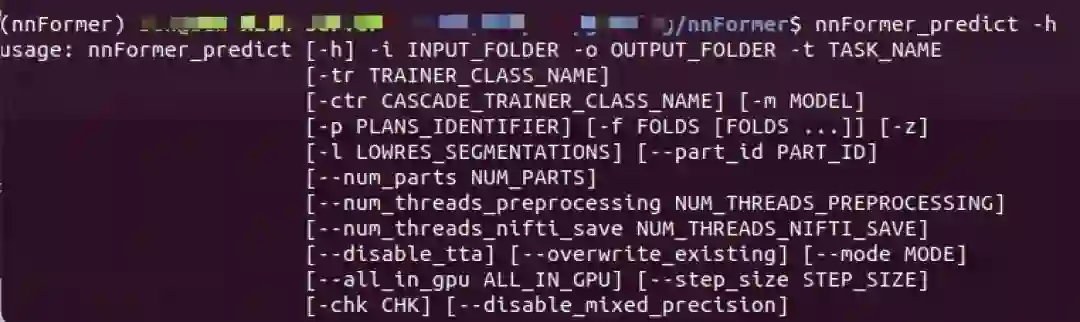

使用 nnFormer_predict -h 查看参数含义

eg: nnFormer_predict -i xxx/nnFormer/DATASET/nnFormer_raw/nnFormer_raw_data/Task003_tumor/imagesTs -o xxx/nnFormer/DATASET/nnFormer_raw/nnFormer_raw_data/Task003_tumor/inferTS/nnformer_tumor -t 3 -m 3d_fullres -f 0 -chk model_best -tr nnFormerTrainerV2_nnformer_tumor

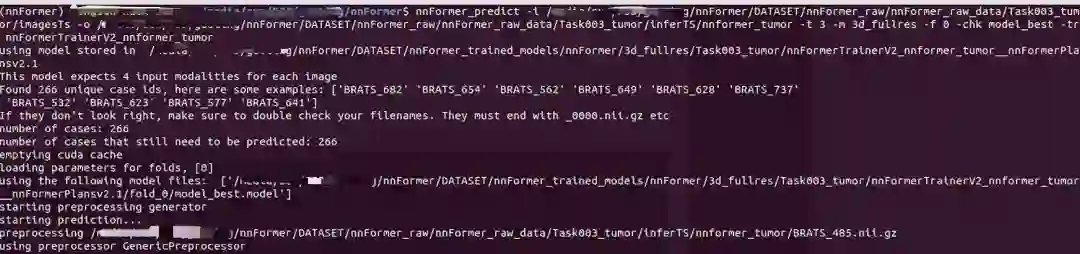

正确运行后,会出现如下内容
