干货|完全图解RNN、RNN变体、Seq2Seq、Attention机制

完全图解RNN、RNN变体、Seq2Seq、Attention

机制

本文首发于知乎专栏“ai insight”！

本文主要是利用图片的形式，详细地介绍了经典的RNN、RNN几个重要变体，以及Seq2Seq模型、Attention机制。

希望这篇文章能够提供一个全新的视角，帮助初学者更好地入门。

1

从单层网络谈起

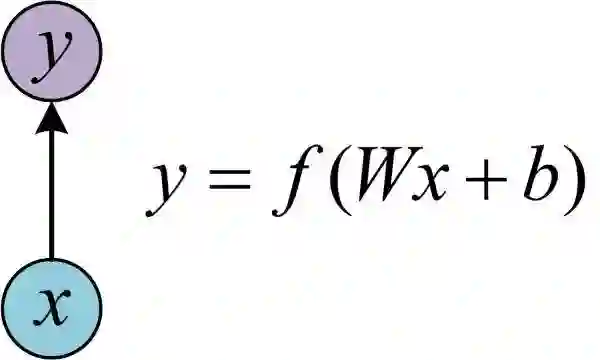

在学习RNN之前，首先要了解一下最基本的单层网络，它的结构如图：

输入是x，经过变换Wx+b和激活函数f得到输出y。相信大家对这个已经非常熟悉了。

2

 经典的RNN结构(N vs N)

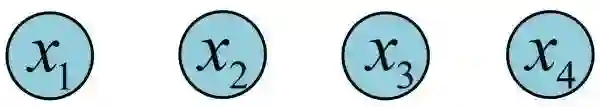

在实际应用中，我们还会遇到很多序列形的数据：

如：

• 自然语言处理问题。x1可以看做是第一个单词，x2可以看做是第二个单词，依次类推。

• 语音处理。此时，x1、x2、x3……是每帧的声音信号。

• 时间序列问题。例如每天的股票价格等等

序列形的数据就不太好用原始的神经网络处理了。

为了建模序列问题，RNN引入了隐状态h（hidden state）的概念，h可以对序列形的数据提取特征，接着再转换为输出。

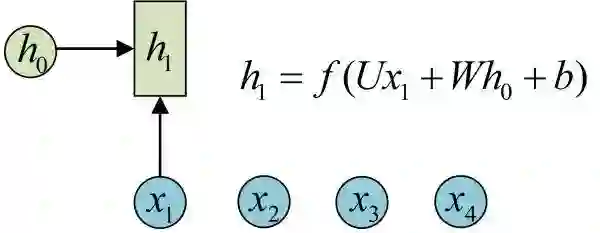

先从h1的计算开始看：

图示中记号的含义是：

• 圆圈或方块表示的是向量。

• 一个箭头就表示对该向量做一次变换。如上图中h0和x1分别有一个箭头连接，就表示对h0和x1各做了一次变换。

在很多论文中也会出现类似的记号，初学的时候很容易搞乱，但只要把握住以上两点，就可以比较轻松地理解图示背后的含义。

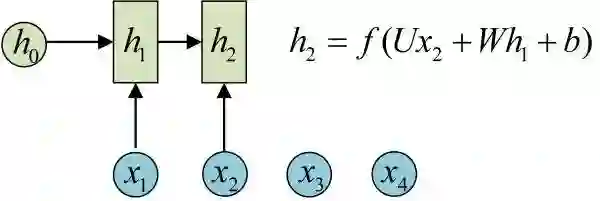

h2的计算和h1类似。要注意的是，在计算时，每一步使用的参数U、W、b都是一样的，也就是说每个步骤的参数都是共享的，这是RNN的重要特点，一定要牢记。

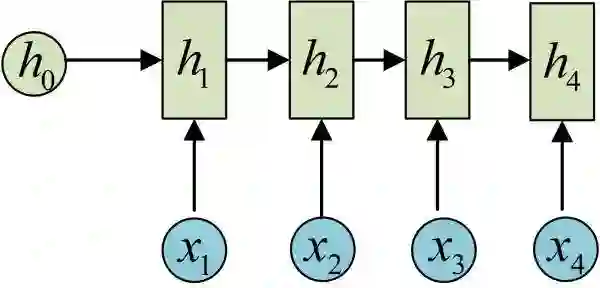

依次计算剩下来的（使用相同的参数U、W、b）：

我们这里为了方便起见，只画出序列长度为4的情况，实际上，这个计算过程可以无限地持续下去。

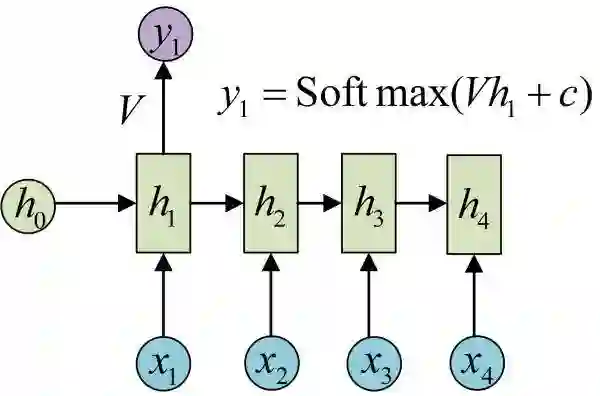

我们目前的RNN还没有输出，得到输出值的方法就是直接通过h进行计算：

正如之前所说，一个箭头就表示对对应的向量做一次类似于f(Wx+b)的变换，这里的这个箭头就表示对h1进行一次变换，得到输出y1。

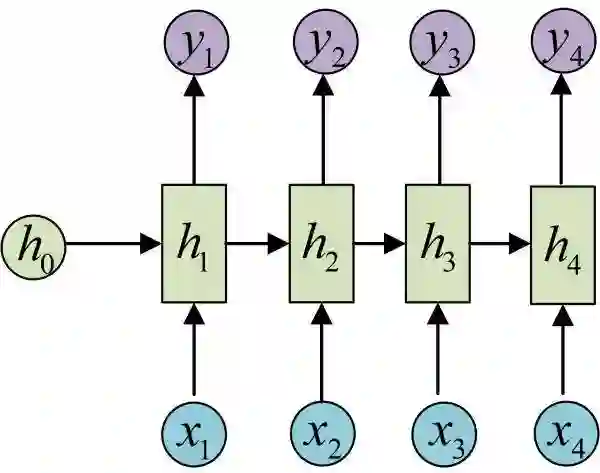

剩下的输出类似进行（使用和y1同样的参数V和c）：

OK！大功告成！这就是最经典的RNN结构，我们像搭积木一样把它搭好了。它的输入是x1, x2, .....xn，输出为y1, y2, ...yn，也就是说，输入和输出序列必须要是等长的。

由于这个限制的存在，经典RNN的适用范围比较小，但也有一些问题适合用经典的RNN结构建模，如：

• 计算视频中每一帧的分类标签。因为要对每一帧进行计算，因此输入和输出序列等长。

• 输入为字符，输出为下一个字符的概率。

• 这就是著名的Char RNN（详细介绍请参考：The Unreasonable Effectiveness of Recurrent Neural Networks，Char RNN可以用来生成文章，诗歌，甚至是代码，非常有意思）。
