作者 | ChenJoya

来源 | AI Talking

https://zhuanlan.zhihu.com/p/56505674

Pythia，她是古希腊的阿波罗神女祭司，以传达阿波罗神的神谕而闻名，被认为能预知未来。她的名字，被 Facebook AI Research 将赋给了在 VQA 2018 Challenge 上的冠军模型。 Pythia 以 VQA 2017 Challenge 的冠军模型 Up-Down 为基本方法，辅助以了诸多工程细节上的调整，这使得 Pythia 较往年增加了约 2% 的性能提升（70.34% → 72.25%）。在这里，我们将尝试去解读这个模型。

论文：https://arxiv.org/abs/1807.09956

代码：

https://github.com/facebookresearch/pythia/

（虽然在提交结果时为 72.25%，但公开的代码中达到的效果为 72.27%）

首先我们将会对 2017 VQA Challenge 的冠军模型 Up-Down 进行解读，而后再引入 Pythia 为其的改进，最后从代码中去查看值得注意的实现部分。一起来看吧！

2017 VQA Challenge 冠军，Up-Down 模型解读

Bottom-Up and Top-Down Attention for Image Captioning and Visual Question Answering（CVPR'18，澳大利亚国立大学 & 京东 AI 研究院 & Microsoft Research & 阿德莱德大学 & 麦考瑞大学）

http://openaccess.thecvf.com/content_cvpr_2018/CameraReady/1163.pdf

Tips and Tricks for Visual Question Answering: Learnings from the 2017 Challenge(CVPR'18，阿德莱德大学 & 澳大利亚国立大学 & Microsoft Research)

http://openaccess.thecvf.com/content_cvpr_2018/papers/Teney_Tips_and_Tricks_CVPR_2018_paper.pdf

VQA 2017 Challenge 的冠军模型体现在这两篇文章中，我们放在一起介绍。CVPR'18 这一篇是方法论，Tips and Tricks 算是工程实现方面的报告。在方法论中，主打的就是 top-down 和 bottom-up 和两种 attention 机制：前者是指的人会被视觉中的显著突出物体给吸引，是由图像这种底层信息到上层语义的；而后者指的是人在进行某项任务的时候，紧密关注和该任务相关的部分，是由上游任务去关注到图像的。一般的注意力机制就像下图中的左侧显示的那样，是自上而下（top-down）的，表现在依据任务为这些 grid cell 去分配不同的权重，而右侧的注意力机制是自下而上的，从物体层面（object-level）去注意到显著性区域：

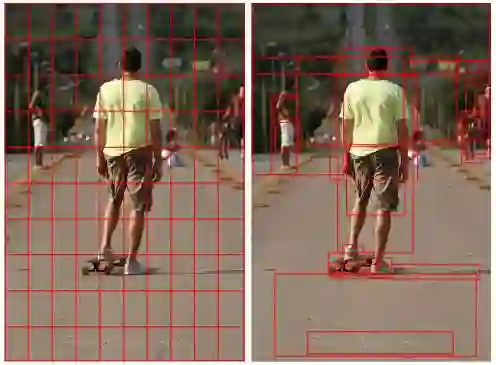

图1.1 两种注意力机制的比较

那我们首先来看 bottom-up attention 如何实现。作者采用了基于 ResNet-101 的 Faster R-CNN，添加了 attributes 分支在 VisualGenome 上进行了训练，也正因为如此，Faster R-CNN 能进行更为细致的检测 (图2.2)。在得到图像的预测区域后，再取到这个区域对应的特征（7×7×2048 做一个 mean pooling）。也就是说，在 VQA 模型中是没有用到预测出的标签的，而仅仅使用了该区域的特征。

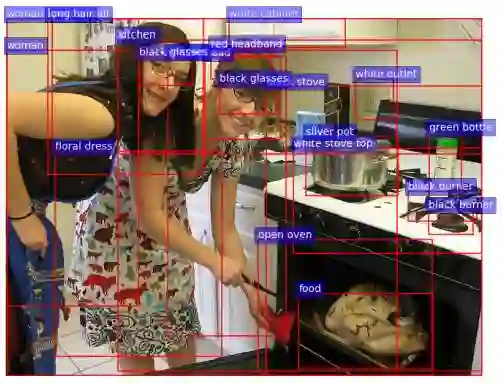

图1.2 Bottom-up attention 部分，Faster R-CNN 的检测实例

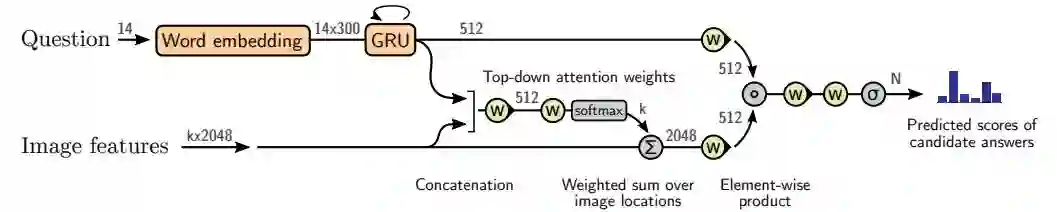

图1.3 本文中的 VQA 模型。对照上述的文字一步一步地进行理解，模型中这种双 LSTM 的做法最早来源于 CVPR2015 的论文 Long-term Recurrent Convolutional Networks for Visual Recognition and Description

两者结合后的模型称为 Up-Down，以下提供了在 VQA v2.0 上的评测结果，为提交时最高：

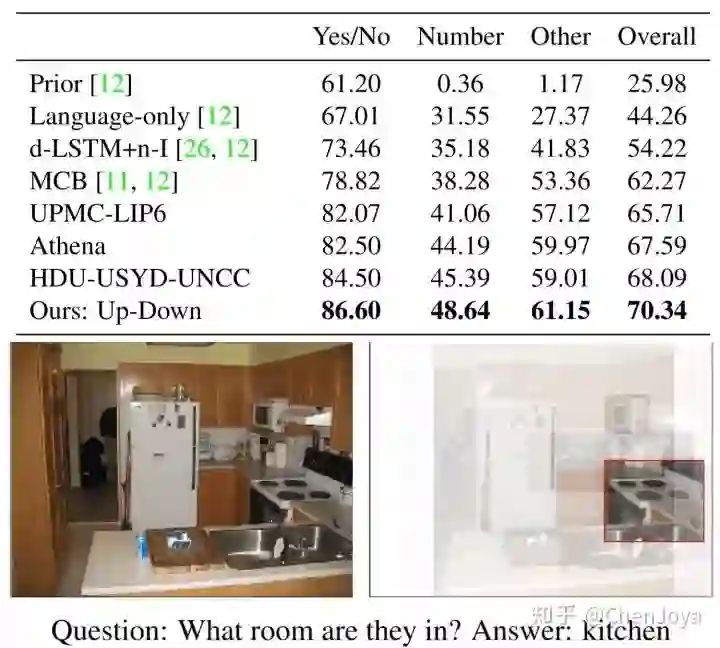

图1.4 表格是 VQA v2.0 test-standard server 在 2017年8月8日的结果, 提交的 Up-Down 模型是 30 个模型的 ensemble 结果。图像是模型可视化的结果

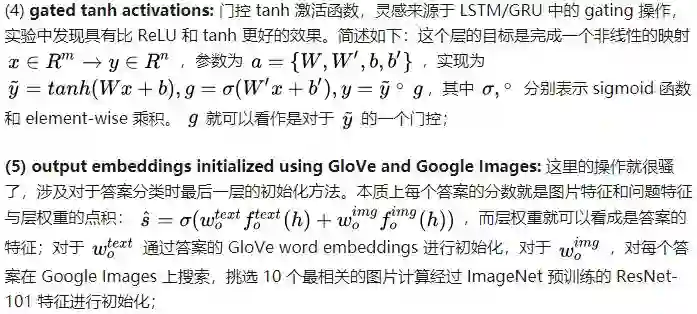

从评测时集成了 30 个模型就可以看出，文章中一定有诸多的实现细节。下面就是 Tips and Tricks 一文中提及的细节：

(1) sigmoid outputs: 允许多个正确答案存在，利用多个二分类器来替代 softmax；

(2) soft training targets: 这里一开始理解成了知识蒸馏中的 soft target，但是实质上在这里训练时的标签没有任何不同，只是 allow uncertain answers；

(3) image features from bottom-up attention: 这也就是核心方法 Up-Down；

(6) large mini-batches: 256 和 384 最佳；

(7) smart shuffling of training data: 保持在同一个 batch 中的问题都有同样的一对，但是其对应的是不同的图像和答案。

涨点情况以及细致分析可以移步原论文。这里也有分享的 slides：

https://cs.adelaide.edu.au/~Damien/Research/VQA-Challenge-Slides-TeneyAnderson.pdf

将本可以秘而不宣的 tricks 做详细的 ablation study 是一件非常令人感动的事情。

代码：http://www.panderson.me/up-down-attention/

Pythia: 极致的工程能力

Pythia v0.1 the Winning Entry to the VQA Challenge 2018（arxiv'18，Facebook AI Research）

做出这个模型的，是 Facebook AI Research (FAIR)’s A-STAR team. A-STAR 的意思，如果将其拆解开来则是 Agents that See, Talk, Act, and Reason。这些人类才特有的动作，似乎都是 VQA 这个任务里所不可少的一部分。Pythia 的重点调整在于模型结构，超参数，数据增强，以及最后的模型集成。我们分条列举：

模型结构：65.32% → 66.91%

（1）还记得 Up-Down 里面那个长相奇怪的门控激活函数吗？Pythia 使用了 RELU+Weight Normalization 来取代它，这样可以降低计算量，但是效果上有无提升文中没有给出实验。

（2）在进行 top-down 的 attention 权重计算时，将特征整合的方式由原本 concat 转换为 element-wise multiplication，这也是可以降低计算量的表现。

（3）在第二个 LSTM 做文本和图像的联合预测时，hidden size 为 5000 最佳。

超参数：66.91% → 68.05%

这里主要是学习率的调整。作者发现在 Up-Down 模型中适当减小 batch 可以带来一些提升，这意味着在同样的 batch 下提升学习率可能带来性能的提升。为了防止学习率过大不收敛，他们采用了广泛使用的 warm-up 策略，并使用了适当的 lr step。这使得 Pythia 的性能提升约一个点。

Faster R-CNN 增强：68.05% → 68.49%

将 Faster R-CNN 的 backbone 由 ResNet-101 换为 ResNext-101-FPN，并且不再使用 ROI Pooling 后的 7×7×2048 + mean pooling 表征 object -level 特征，而采用 fc7 出来的 2048 维向量以减少计算量。

数据增强：68.49% → 69.24%

采用了图像水平翻转的增强方法，这样的方式在纯视觉任务中广泛出现。在这里还需要做变换的是，将问题和答案中的“左”和“右”对调。

Bottom-up 增强：69.24% → 70.01%

光是使用 Faster R-CNN 在 head network 上的 fc7 特征不足以表示图像整体的特征。于是作者们融合了 ResNet-152 提取的整图特征，并且增加了在每一张图提取 object-level feature 的个数。它们分别带来了可见的提升。

模型集成：70.96% → 72.18%

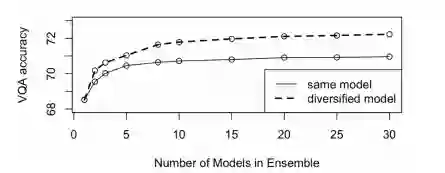

图2.1 不同 Ensemble 策略的实验

注：72.18% 是 VQA v2.0 test-dev 上的结果，而提交在 test-std 上的结果为 72.27%。test-std 才是最终的榜单排名依据。

总结

Up-Down 是一个十分优秀的，面向于真实图像场景的 VQA 模型，Pythia 是对它的强化实现（不愧是 FAIR，代码写的真是好）。以 Up-Down 为基础的方法已经连续斩获 2017 和 2018 的 VQA 冠军。现在 VQA 2019 Challenge 已经拉开帷幕，winner 将在 VQA and Dialog Workshop, CVPR 2019 (https://visualqa.org/workshop.html) 进行公布。还会是 Up-Down 吗？

文中的错误与疏漏，恳请批评指正。欢迎交流 ~（另外弱弱的问一句，正进行/有意 VQA 2019 Challenge 的童鞋，可以拉上我呀 ლ╹◡╹ლ！有卡，我们一起炼丹！）
