多模态RAG技术：从语义抽取到VLM应用与规模化挑战

导读本次分享聚焦于多模态 RAG 的实现路径与发展前景。核心议题涵盖五方面：

基于语义抽取的多模态 RAG
基于 VLM 的多模态 RAG
如何 Scale 基于 VLM 的多模态 RAG
技术路线的选择
问答环节分享嘉宾｜金海 Infiniflow 联合创始人编辑整理｜王红雨内容校对｜李瑶出品社区｜DataFun

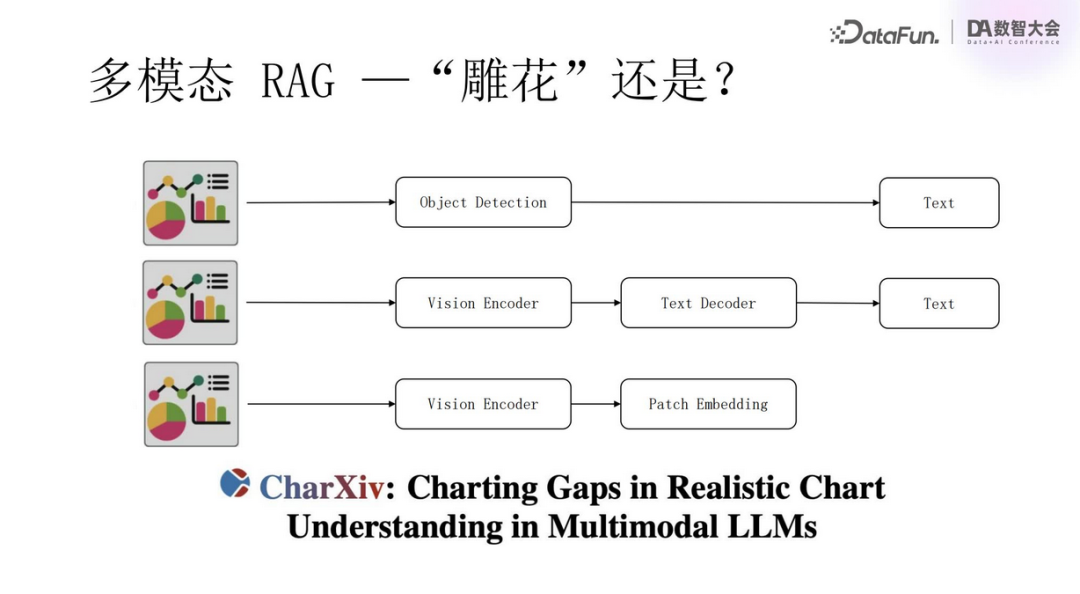

基于语义抽取的多模态 RAG多模态 RAG 的发展方向旨在构建一个高度集成的系统，能够无缝融合文本、图像和其它多媒体元素，为用户提供更丰富的信息交互体验。实现多模态 RAG 系统的三种主要技术路径如下：

传统对象识别与解析（雕花路线）传统的多模态文档处理首先会运用图像识别技术，如 OCR（Optical Character Recognition，光学字符识别），从图像中抽取出文字、表格和图片等元素。之后，这些独立的对象会被进一步解析，转换成文本格式，以便于后续的信息检索与分析。
采用 Transformer 架构近年来，深度学习模型，特别是 Transformer 架构，在自然语言处理领域取得了巨大成功。在多模态 RAG 上，这种方法涉及使用编码器（Encoder）对整个文档进行编码，再由解码器（Decoder）将编码后的信息转化为可读文本。这种方法与第一种类似，只是模型不同，第一种用的是 CNN，这种是 Transformer。此法的优势在于可以更好地捕捉上下文依赖关系，提高信息的连贯性和一致性。
采用视觉语言模型第三种方式是直接利用视觉语言模型（Visual Language Model, VLM）处理多模态数据。此类模型可以直接接收文档、图片或视频等形式的原始输入，将其转化为向量（Patch Embedding）。这些向量可用于构建更加精细的文档嵌入，有助于增强 RAG 系统的检索和生成能力。尤其值得一提的是，由于单一向量难以充分反映复杂文档的所有方面，使用多向量（或称为张量）成为了优选方案，以减少信息丢失，更全面地代表文档含义。

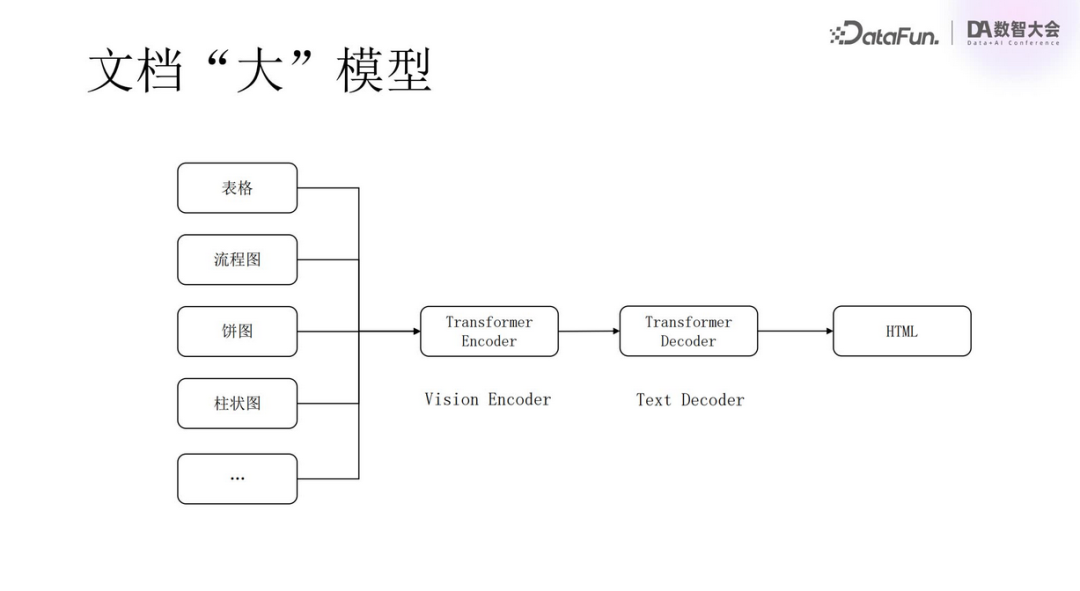

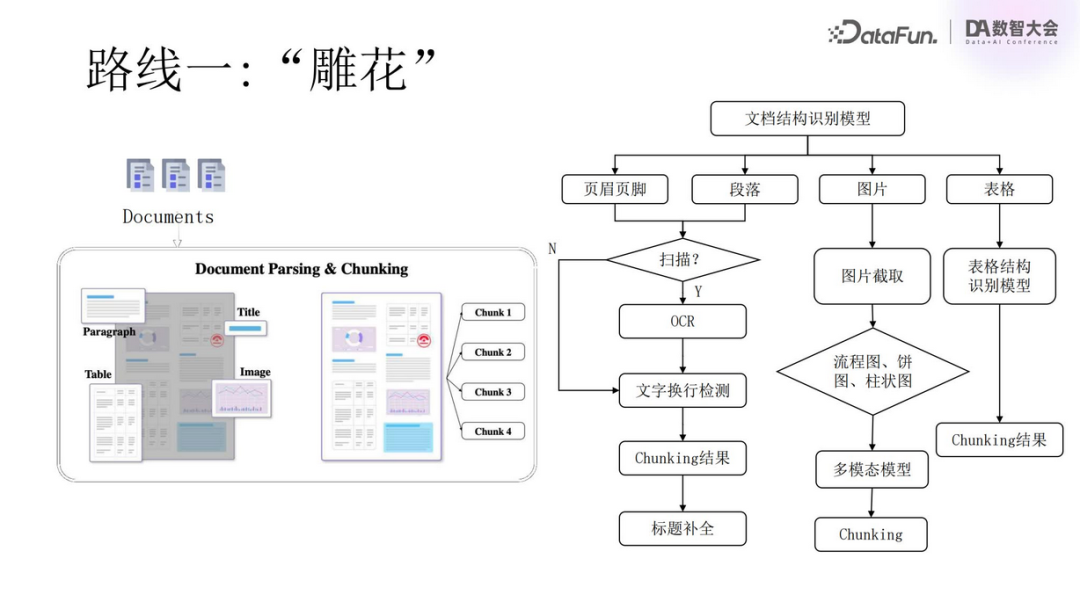

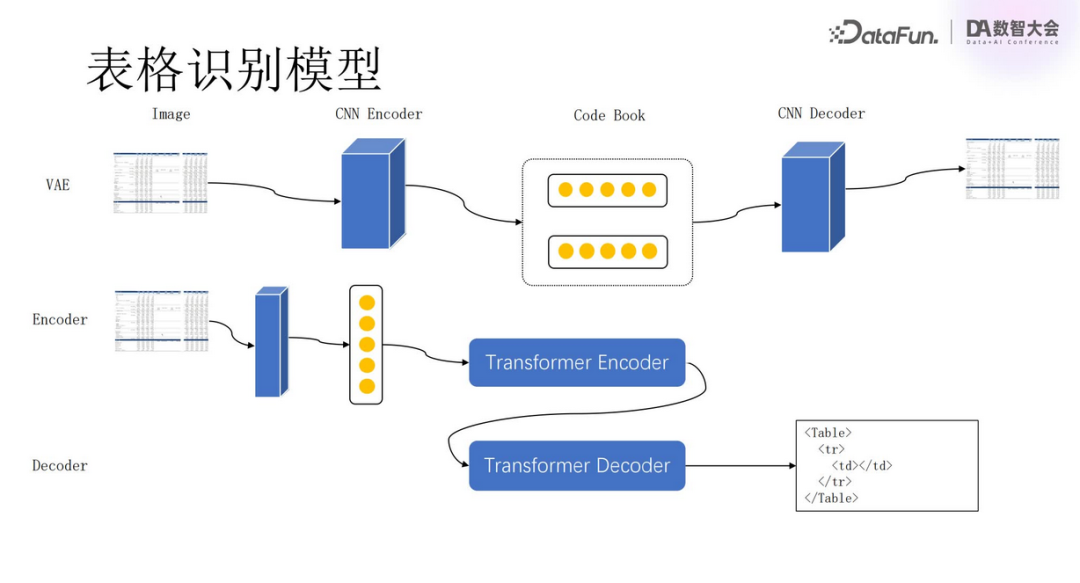

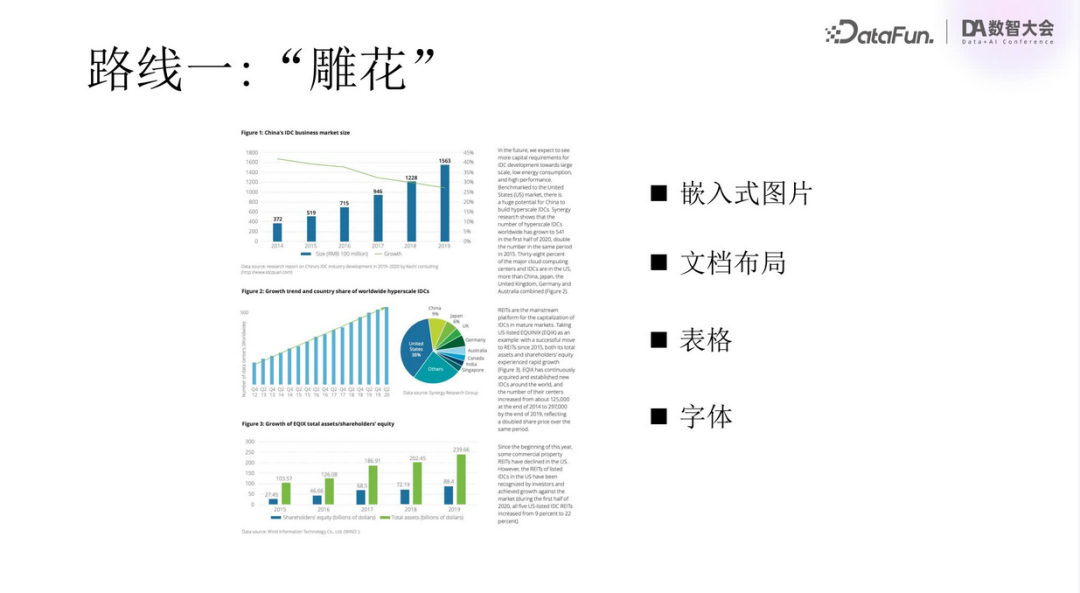

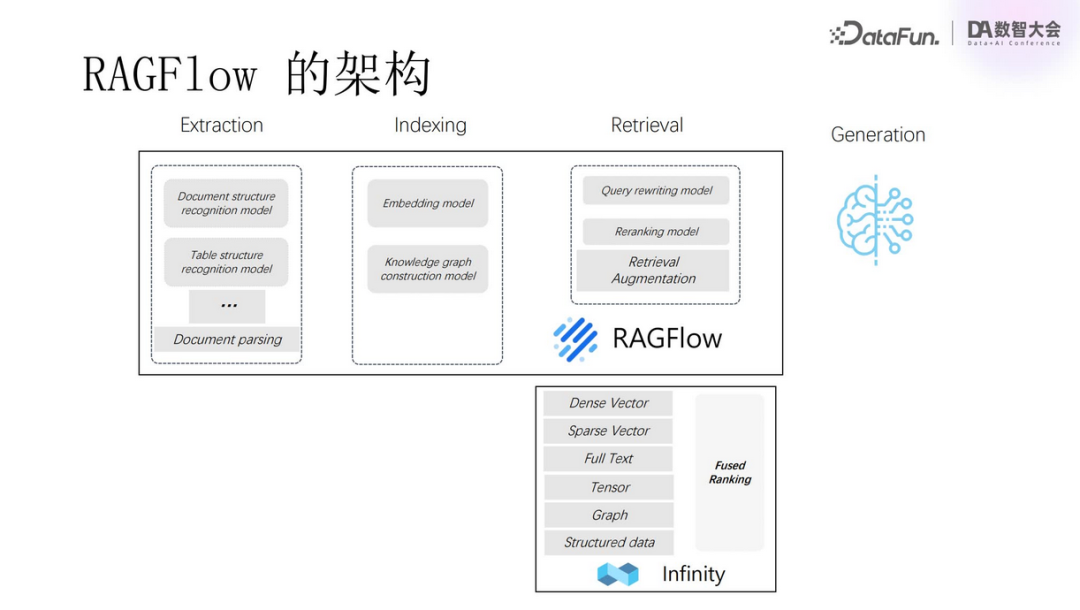

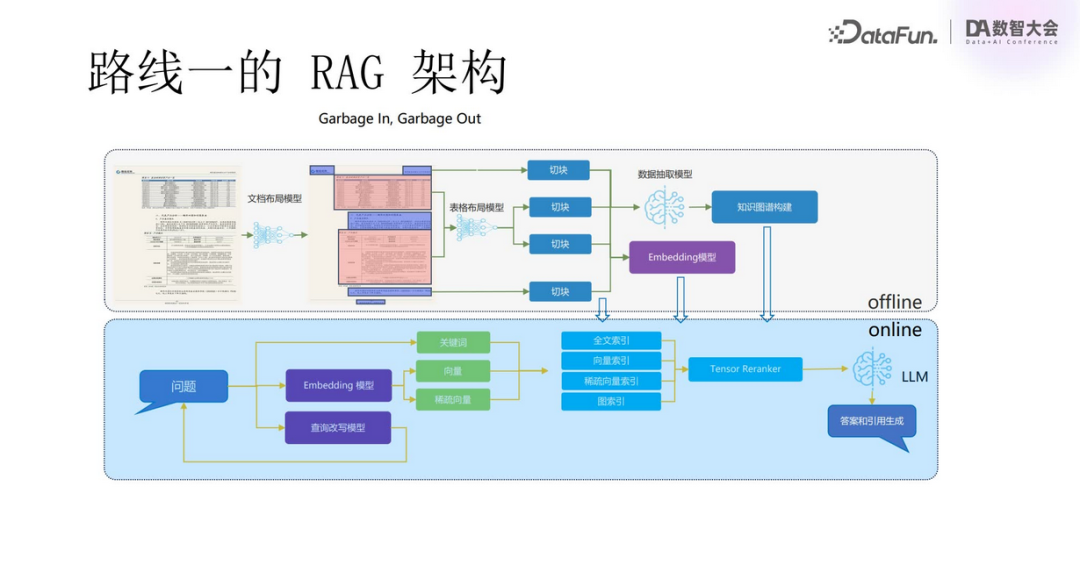

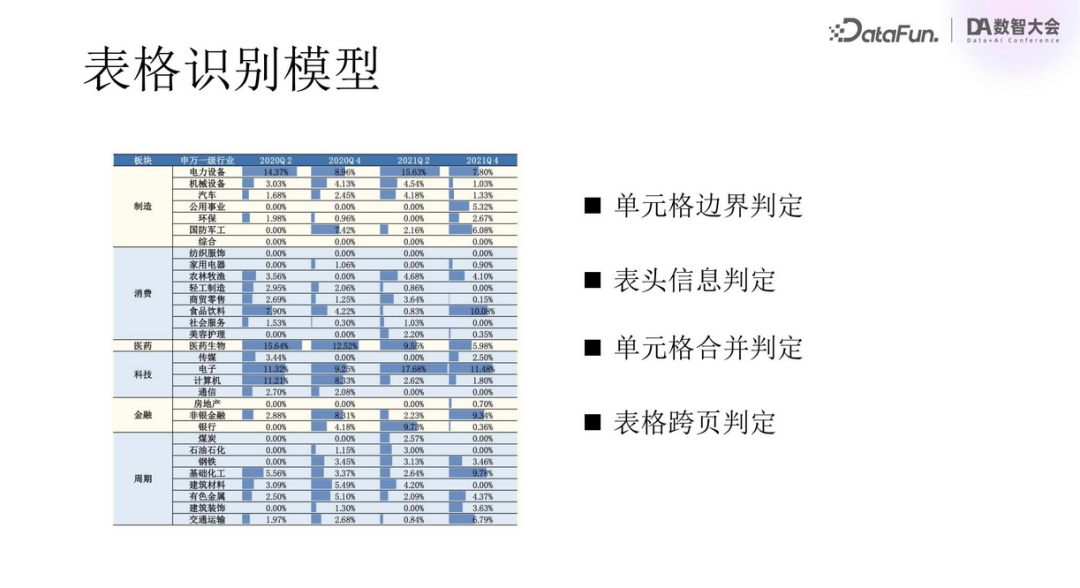

下面来具体看一下路线一，我们称其为“雕花”式路线。从上图中可以看到，文档通常富含图形和表格，如折线图、饼状图和柱状图，甚至存在表格跨页、合并单元格等复杂情况，处理难度较高。该路线的核心步骤如上图所示。首先进行文档结构识别，区分各个组成部分，明确哪些是段落、哪些是表格、哪些是图表等。针对每一类识别出的对象进一步解析，对于文本部分，采用 OCR 技术转录文字；对于图表，则需专门的模型进行识别和解析，理解其内容与意义。“雕花”路线的特点在于其深度和广度，几乎覆盖了文档内的每一个细节。耗时费力，但对于确保信息的全面性和精准性具有不可替代的作用。但其处理效率相对较低，自动化程度受限，尤其面对大规模数据集时，挑战更为显著。路线一的 RAG 架构是最基础的 RAG：文档被细分成 chunks，每一块包含可独立处理的内容片段，通过 Embedding 模型将每块转换成向量，以便在向量数据库中进行相似性检索，检索结果作为提示词提供给大模型。实际应用场景下会更为复杂，需要进入更深层次的 RAG 架构。文档布局模型识别出不同布局后，分离不同类型的 chunks。之后进行检索，会用到全文索引、向量索引、稀疏向量索引以及图索引等。检索召回后，利用 Tensor Reranker 进行重排序，提升检索效果。最后交由大模型生成回答。在此过程中，面对复杂文档，如果没有“雕花”的过程，那么一定会存在信息混乱，导致“Garbage in, garbage out”。我们根据第一种路线，设计了 RAGFlow 的功能模块，并通过 Infinity 数据库提供向量处理。在“雕花”过程中，表格识别是一大难点。表格通常布局复杂，需要判定单元格边界、识别表头和合并的单元格，还要判断跨页结构，对色彩标记、图表嵌入等进行识别，处理难度很大。我们实现了利用 Transformer 架构对表格内容进行解析。采用 VAE（Variational Auto Encoder）提取图片特征，经过 Encoder 生成 Code Book，再经过 Decoder 得到最终结果。如果结果一致，则证明 Code Book 可以准确表达表格结构和内容。再来训练 Encoder 和 Decoder，最后生成 HTML 表格。生成的表格与原表格经过严格对比，确认无误后，我们就认为 Transformer 模型是准确有效的。此流程不仅适用于表格识别，亦可用于流程图、饼状图、柱状图等其它图表类型的解析。02****

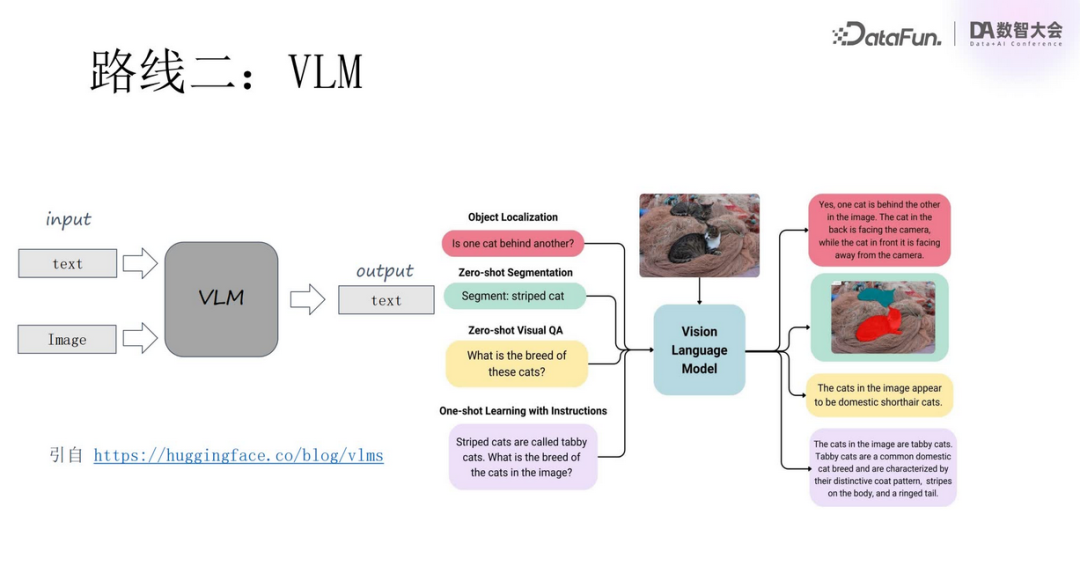

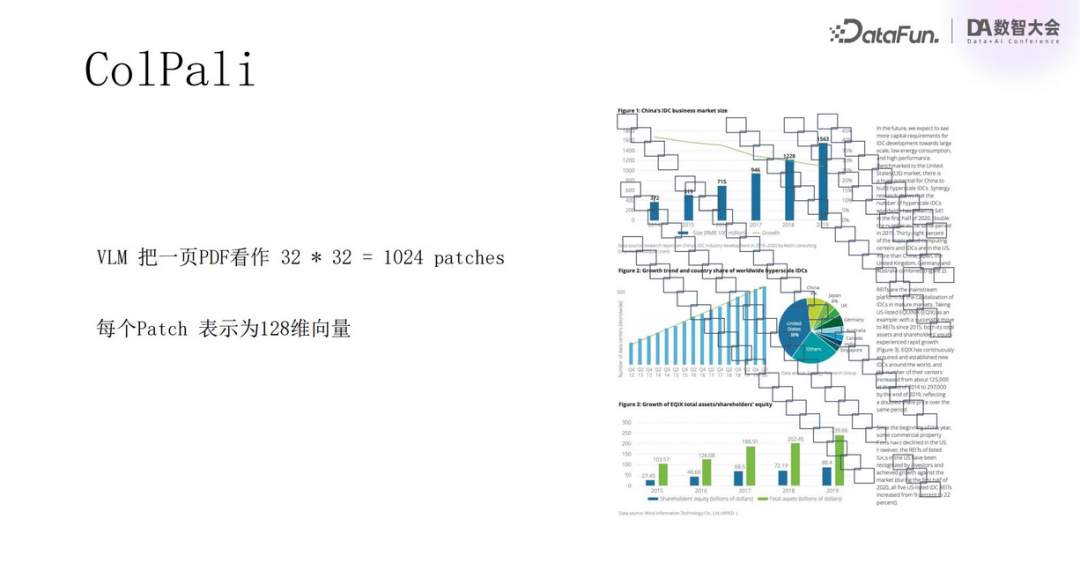

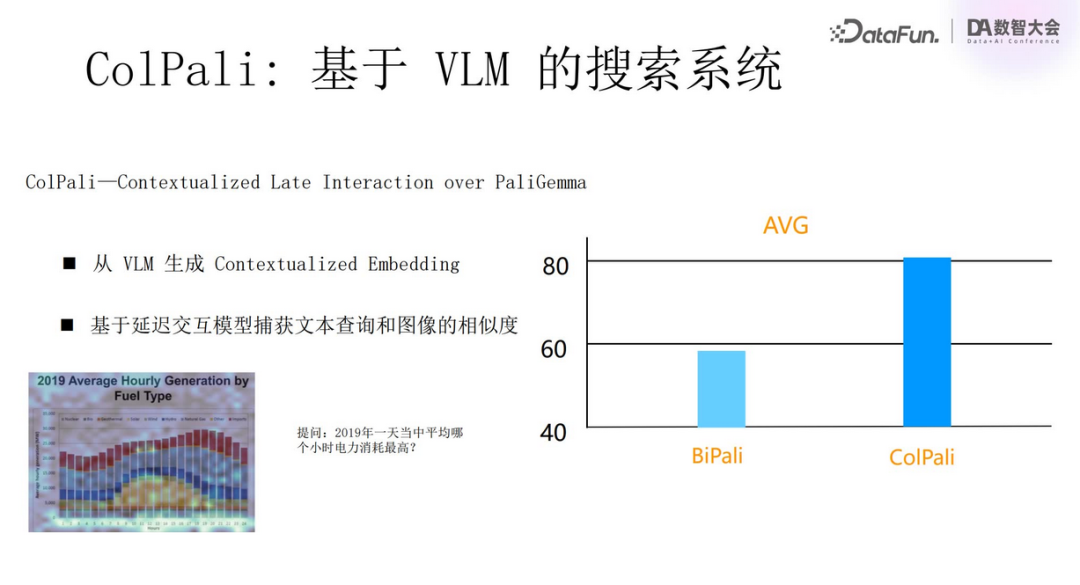

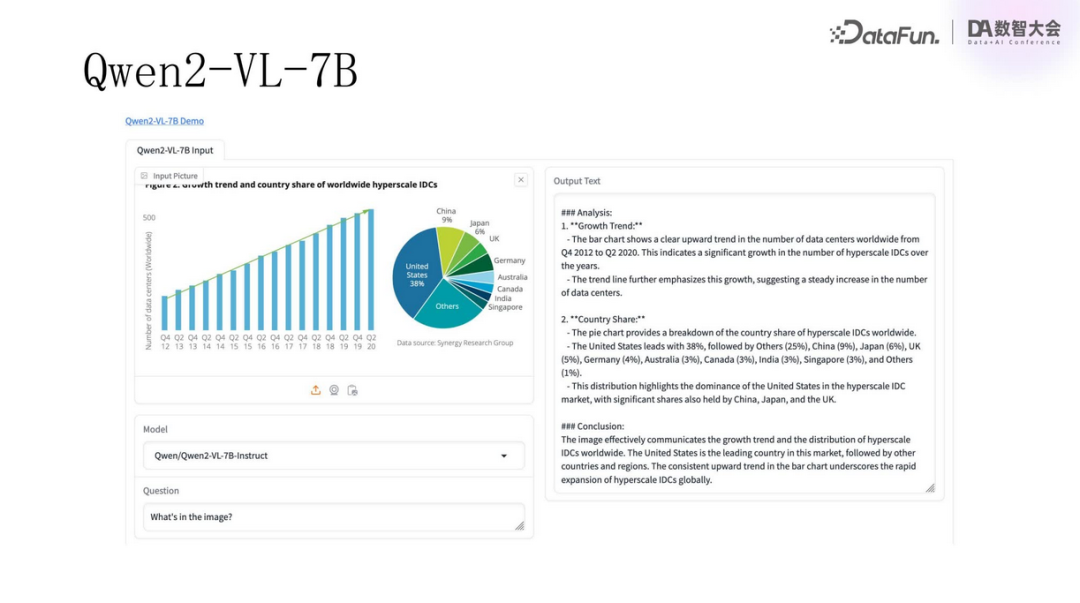

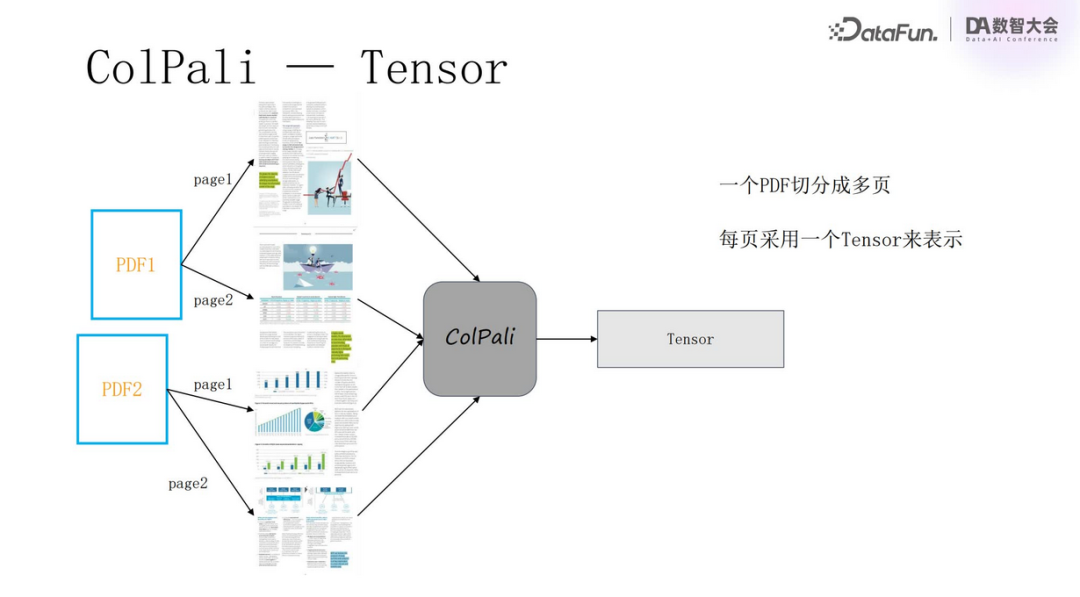

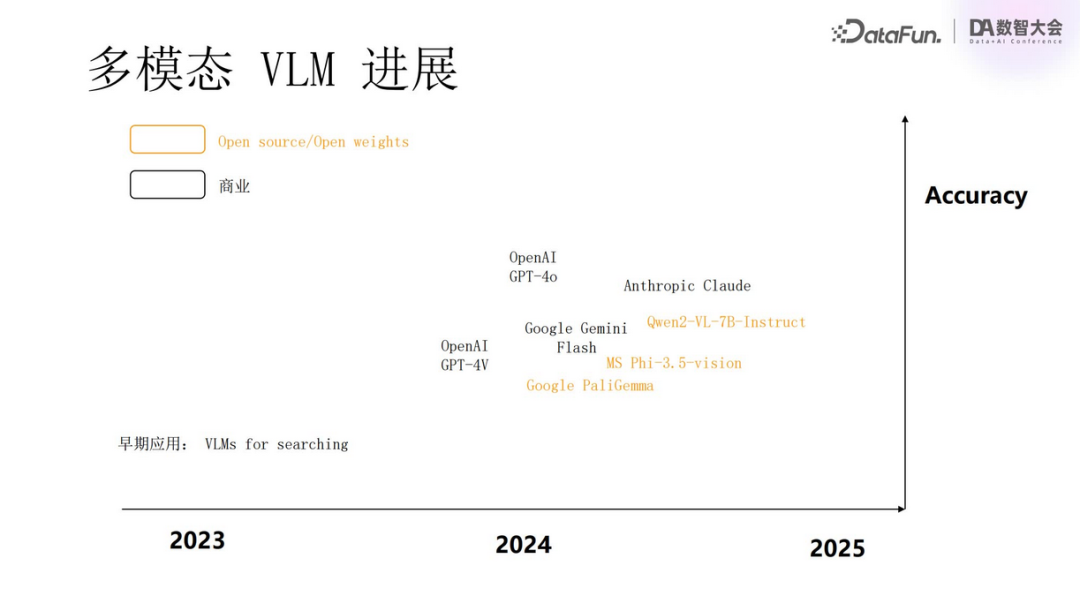

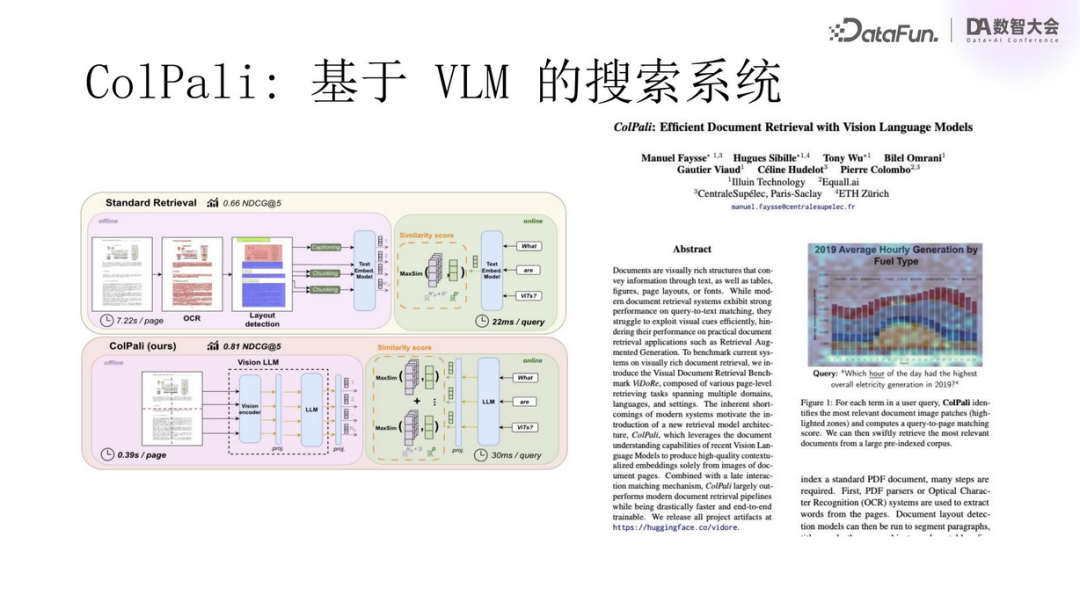

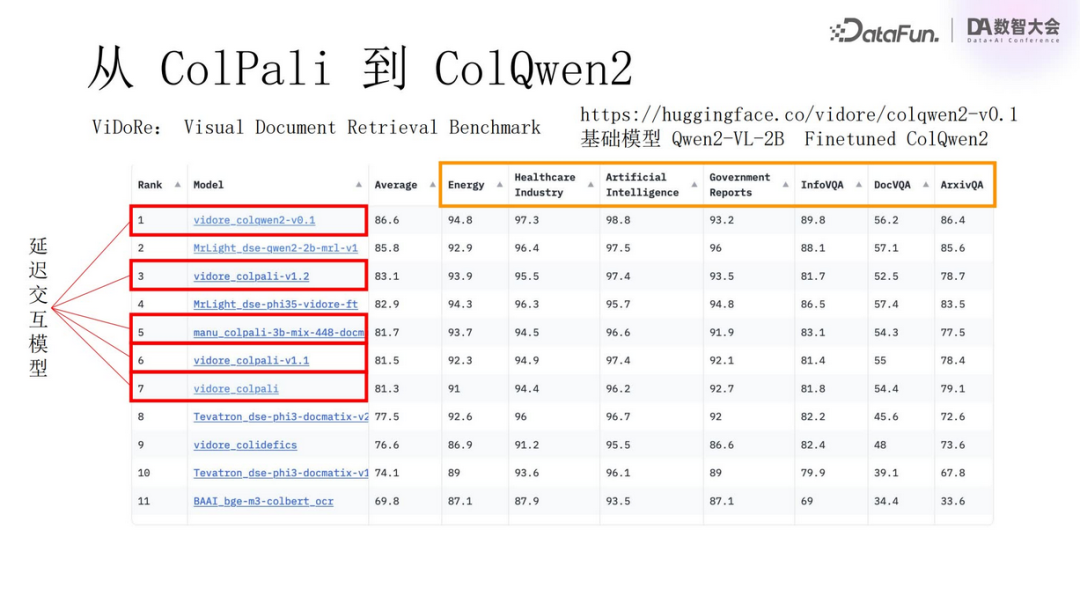

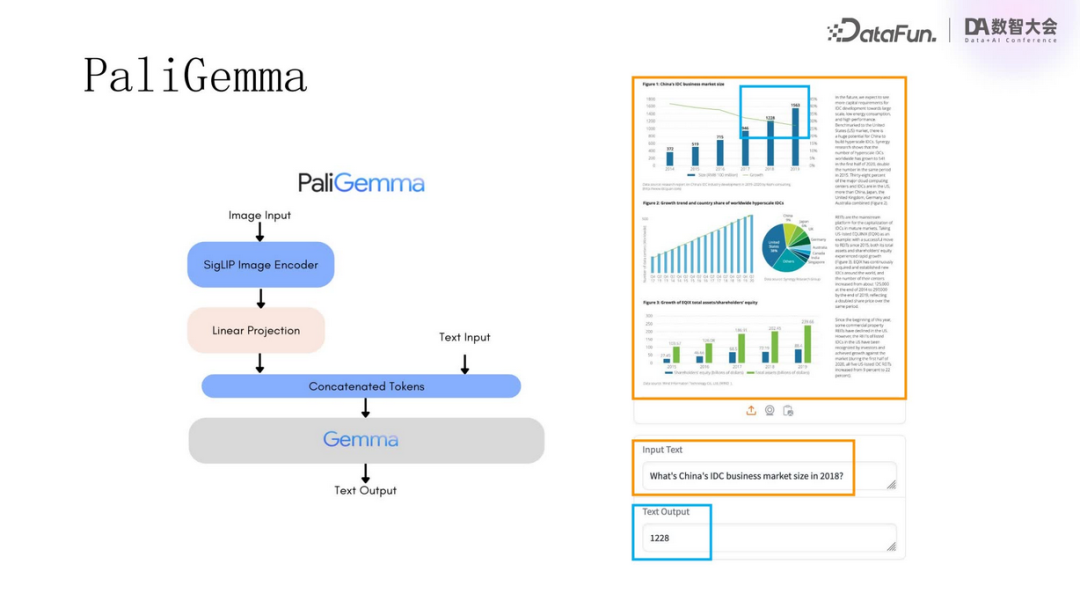

基于 VLM 的多模态 RAG接下来介绍另一种路线——基于视觉语言模型的多模态 RAG。 VLM 能够同时处理图像与文本信息，对复合媒介资料提供全面解析。如上图中所示，模型不仅能够识别出图像中猫的位置，精确定位猫的轮廓，还可以回答关于图像内容的提问，体现出其强大的多模态认知能力。下面来看一下 VLM 的进展。 2024 年见证了多模态语言模型的迅猛崛起，以 GPT-4o 为代表的各种开源、闭源模型百花齐放，标志着多模态领域的重大进步。今年是多模态模型的爆发之年，那么明年是否会是多模态 RAG 的爆发之年呢？下面来看一些相关的例子。使用 PaliGemma 模型针对 PDF 文档进行问答，例如提问 2018 年中国 IDC 市场规模有多大，模型直接给出了柱状图中的具体数字，非常准确。又如，对 Qwen2 模型提问一张图表中的内容，模型也给出了准确而详细的解析。上图中展示的是一篇利用 VLM 实现多模态搜索的论文，其中用到了 ColPali 方法，即基于上下文的延迟交互。其核心理念是将多模态文档转换为多维向量，再运用相似度匹配，交予大型模型生成答案，这一流程与现代 RAG 类似。其最为重要的一点是多模态信息如何表达。传统搜索引擎使用全文索引，提取关键词进行检索，然后用倒排索引的方式进行打分。而在 AI 时代，文本采用向量的方式进行表达，可显著提升信息处理效能。 ColPali 系统的评估标准为 nDCG（归一化折减累积增益），显示出相比于以往方法，其准确度有了质的飞跃，达到了 80% 以上的水平，较之前低于 60% 的结果有着显著改进。实验表明，在特定数据集（如 MLDR）上的表现亦十分出色，实现了接近 70% 的准确度，充分证明了技术的有效性。前面提到，ColPali 用到了基于上下文的延迟交互，也就是上图中最右边的一种模型。图中第一种，Dual Encoder，是现在常用的利用向量数据库做相似度匹配的方式。文档经模型转换为一系列向量，之后聚合简化为单个向量，用于快速查询和匹配。这种方式的优势是速度快，效率高。局限性在于信息大量丢失，难以精确定位文档与查询间的关联。于是，引入了 Reranker，即图中第二种方式，Cross Encoder。通过初筛获取候选 chunks 后，采用该方式重新排序，模型根据相关性排序，再作为提示词。这种方式的问题是需借助 GPU 运行，且文档数量受限。因此出现了延迟交互模型。首先将文档生成为多向量（或称为张量）存储。用户查询时，同样转化为张量形式，计算内积 MaxSim 得分，而非依赖模型计算。这样可以显著减少计算量，待选文档数量就可以增大，最后召回率就可以得到提升。 ColPali 就是采用了这种方式。将 PDF 文档切为 1024 个 patches，每个 patch 使用 128 维向量表示，这样一个 PDF 文档就转成了包含 1024 个向量的张量。一个 PDF 切分为多页，每页采用一个 Tensor 来表示。计算 MaxSim 得分。上图中列出了一些相关模型的效果。它们都是名字中包含了“Col”的版本，相较于之前传统版本都有着显著提升。03****

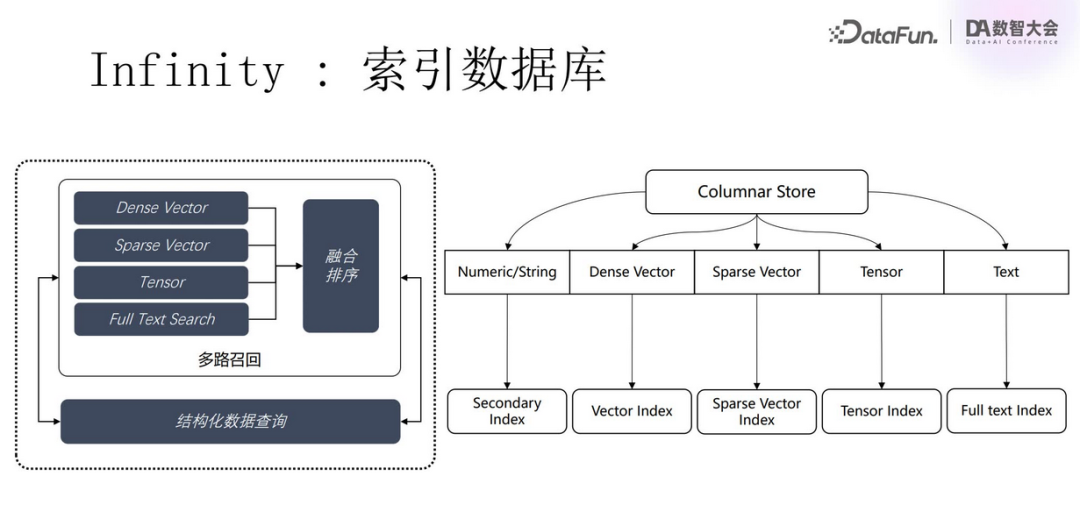

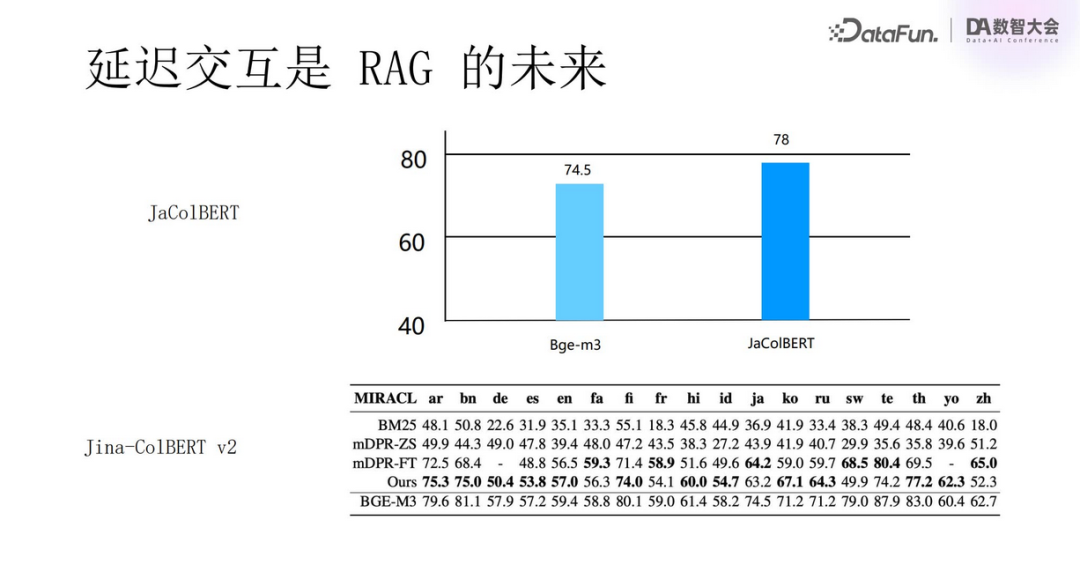

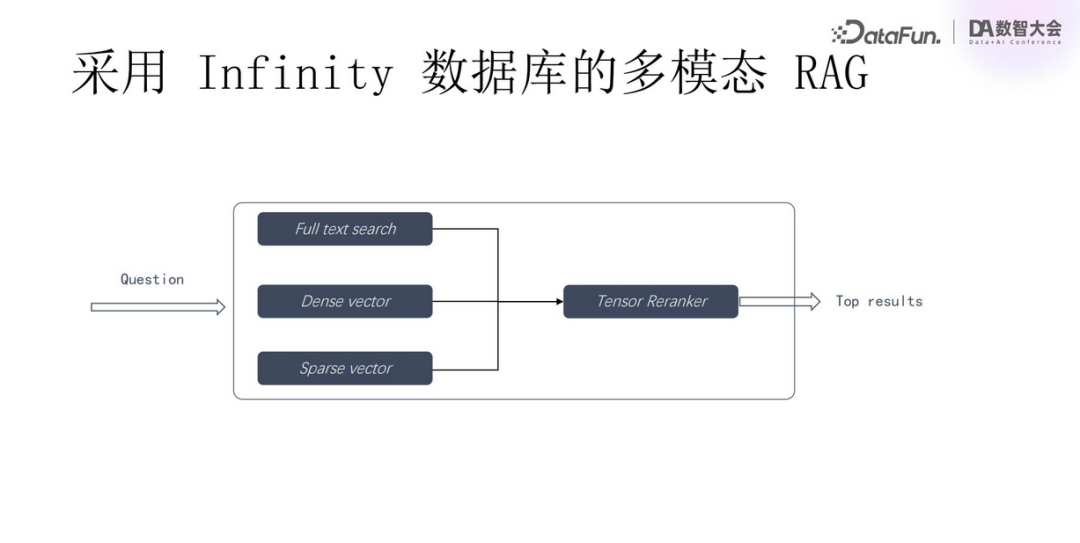

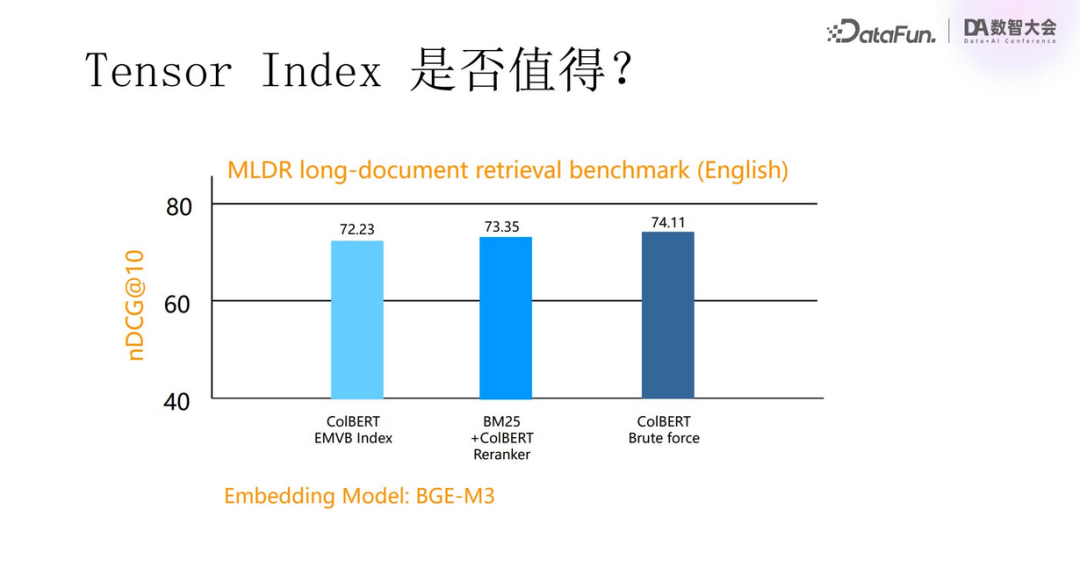

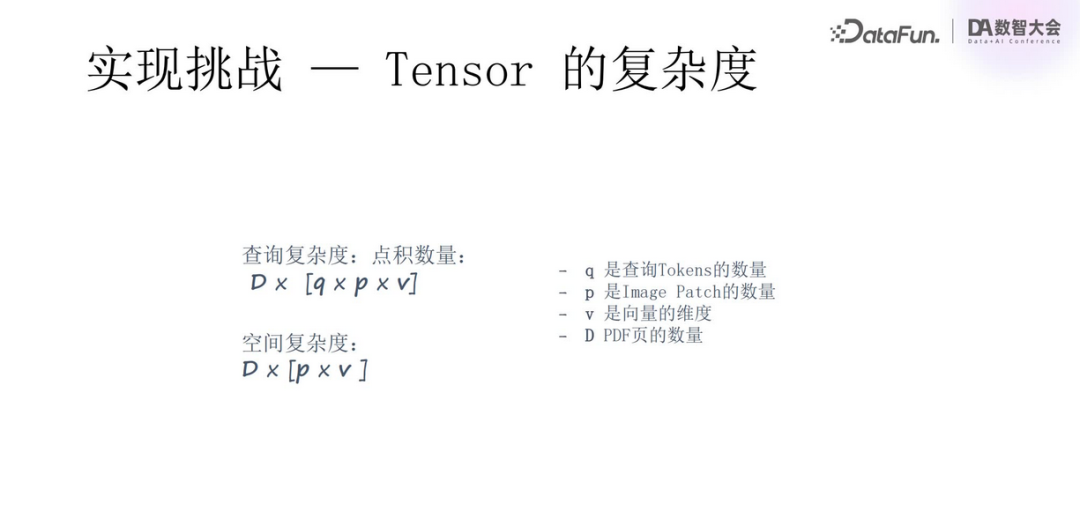

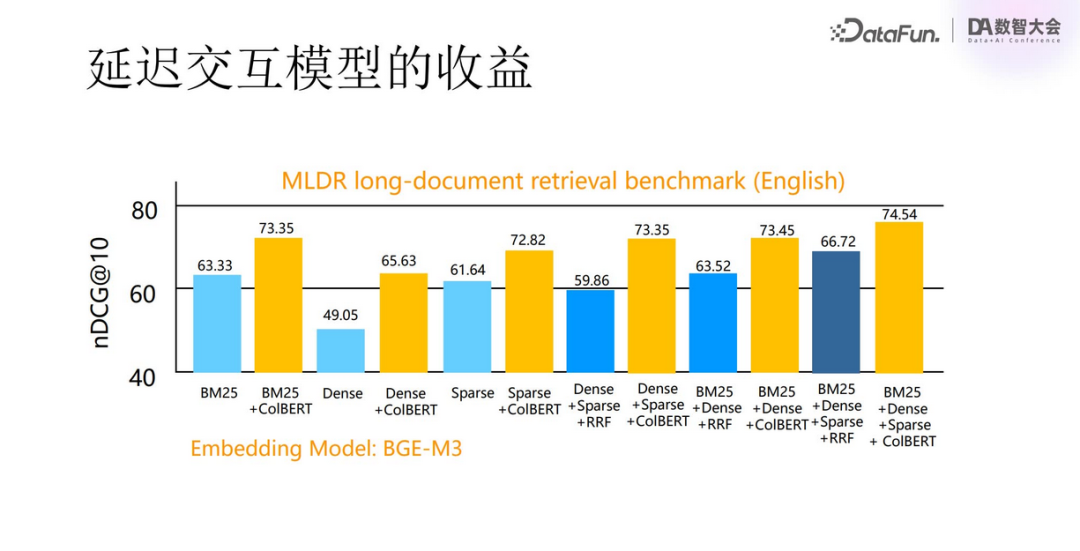

如何 Scale 基于 VLM 的多模态 RAG接下来探讨如何应用基于 VLM 的多模态 RAG。第一个挑战是数据规模变大，Tensor 复杂度增加。例如前面提到的，用 1024 个向量来表示一个文档，无论存储复杂度还是计算复杂度都大幅上升。那么在张量之上是否还有必要建索引呢？索引对降低计算规模的作用是有限的。因此我们采取了对张量进行二值化处理等方式来减小数据规模。我们也发现，用张量做重排序，和直接用张量作为第一次搜索排序，其准确度是相近的。因此，利用 Infinity 数据库，第一轮搜索采用全文搜索、稠密向量搜索和稀疏向量搜索，搜索得到的结果再经过 Tensor Reranker 重排序。 Infinity 数据库针对结构化数据、稠密向量、稀疏向量、张量、全文搜索都有对应的索引，还可以进行融合搜索。从上图展示的测试结果中可以看到，蓝色部分是没有采用张量方式的搜索，BM25 是全文搜索，效果较好，而现在常用的稠密向量搜索效果最差。我们还对搜索方式两两进行排列组合，结果发现，组合和类型越多，搜索准确度越高。黄色是加上了张量重排序的搜索，可以看到准确度得到了显著提升。延迟交互将是 RAG 的未来发展趋势。JaColBERT 和 Jina-ColBERT v2 都展现出了积极的进展。04****

如何选择技术路线

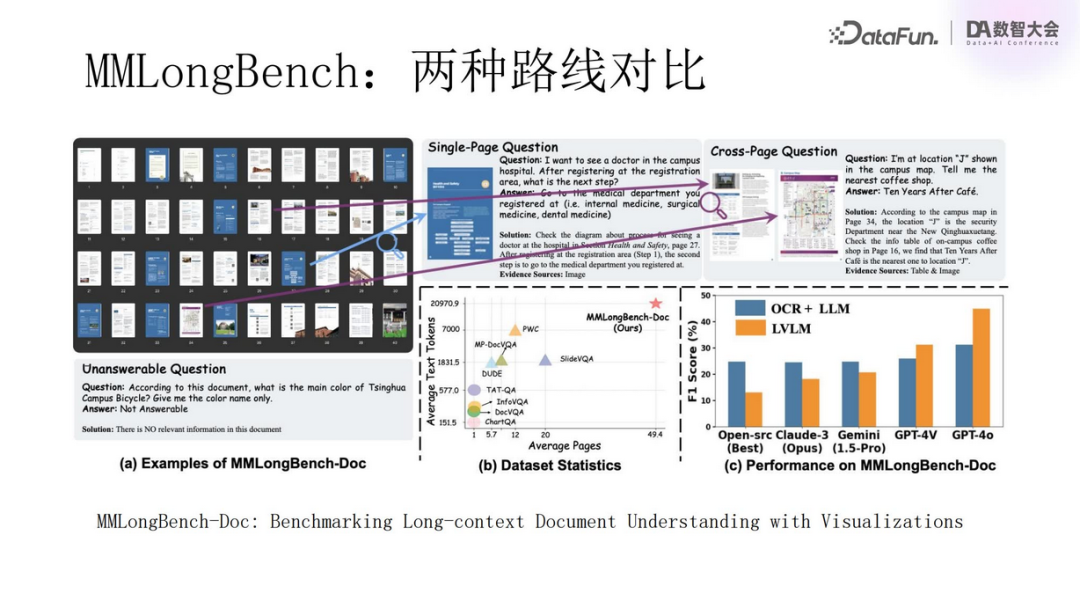

上图所示的工作中认为视觉语言模型的路线更具优势。但我们认为雕花路线和视觉语言模型各有所长，对于抽象图像较多的文档更适合采用 VLM 的方式，相反则更适合传统手段。两种路线将长期并存：

基于 Transformer 的新一代 OCR，针对多模态文档的提取精度更加准确。
OCR 和 VLM 可以长期共存。
支持 Tensor 的延迟交互将是未来多模态 RAG 的标配选择。

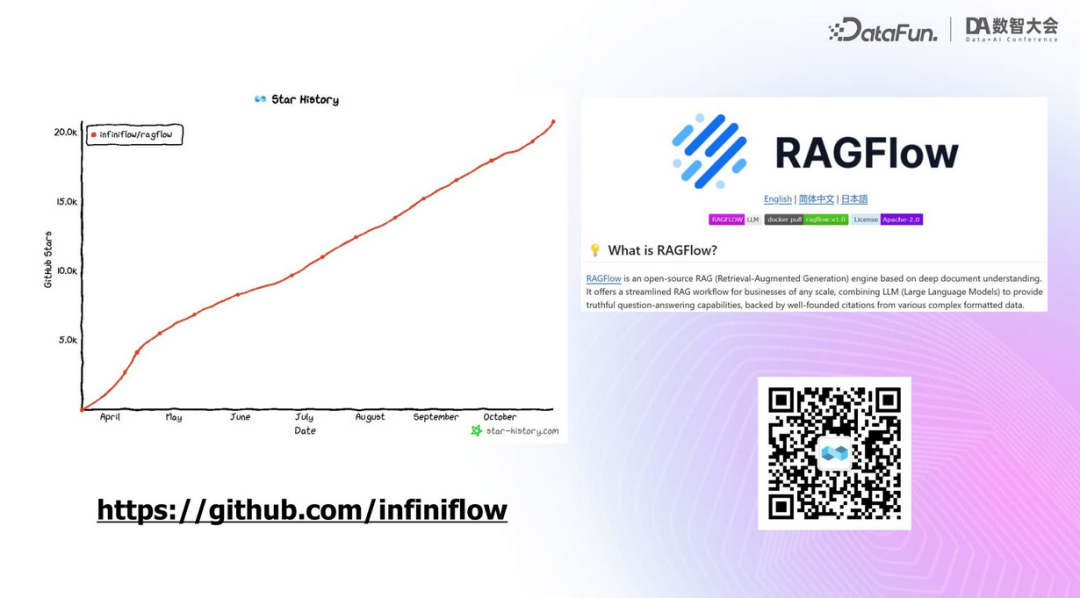

最后，欢迎大家关注 RAGFlow。05****

问答环节******Q1****：如何应对多模态可能比自然语言拥有更大状态空间的挑战？是否有尝试标准化处理？****A1：将图表映射为 Excel 是一种理想化的处理方式，但难度非常大，首先已有的大量文档无法都转为 Excel，另外 Excel 的美观性和展示效果还是有欠缺的。Q2：为何选择张量而非向量计算？******A2：向量维度固定，而张量尺寸灵活，适应变长数据。向量数据库无法直接处理变长数据，故转向张量计算。以上就是本次分享的内容，谢谢大家。
