从岳父坠入电梯井新闻谈软件建模

[2018/10/10]

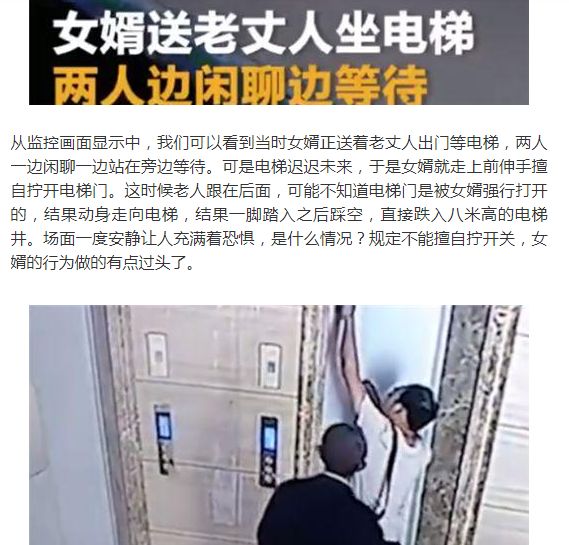

以下是最近一则"女婿开电梯门导致岳父惨死"的新闻，可惜生命的同时，也引发了一系列联想。

不少人不了解或者了解但经常下意识忽略：电梯的门和轿厢是分离的部件。部件之间的协作如果有失误，系统就会出问题。电梯可以看作是上下移动的轨道车辆，但比轨道车辆更危险的是，没有地铁车厢时不小心掉入地铁轨道，赶紧爬上来就行，没有轿厢时掉入电梯井道，多半是死翘翘了。

电梯问题是软件建模中的经典问题，许多书籍和论文都喜欢以电梯为例来阐述自己的观点和方法。

（1）《实用面向对象软件工程教程》，作者：Edward Yourdon、Carl A. Argila，1996


（本图片来自孔夫子旧书网）

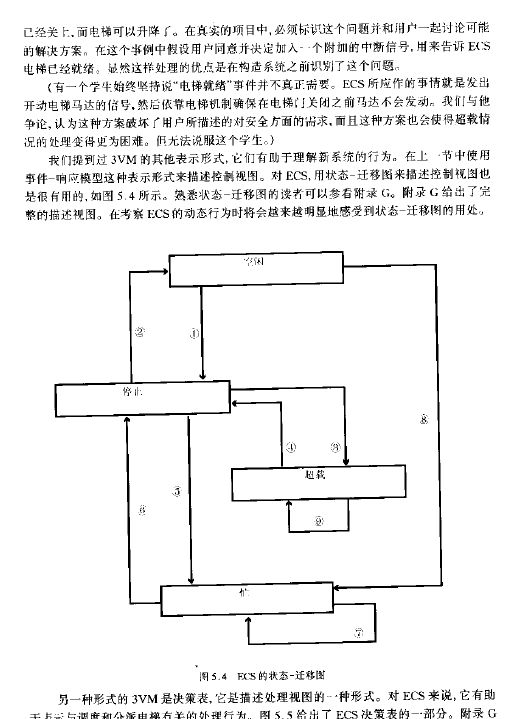

本书英文名是“Case Studies in Object-Oriented Analysis and Design”，应译为“面向对象分析设计案例研究”。内容就是两个案例：电梯调度系统和杂志订阅系统。这本书和杨芙清、邵维忠的《面向对象的系统分析》（1998）是我最早的面向对象建模读物了，看了很多很多遍。至今，《实用面向对象软件工程教程》还列在《软件方法》的推荐阅读（http://www.umlchina.com/book/softmeth_ref.htm）里。

200*年的时候，可能是觉得没必要再看了，就把书送给了某个学生。过了一阵又想，没有镇山之宝可不行啊，可是这老书到哪去再弄一本呢？有一次在上海莲花路王海鹏家做客，看到他书架上有，就厚着脸皮向他要来了。2012年买了iPad，下载了网上的扫描版，然后连王海鹏这本也送人了。

（2）《面向对象与传统软件工程 原书第8版》，作者：Stephen R.Schach，2010

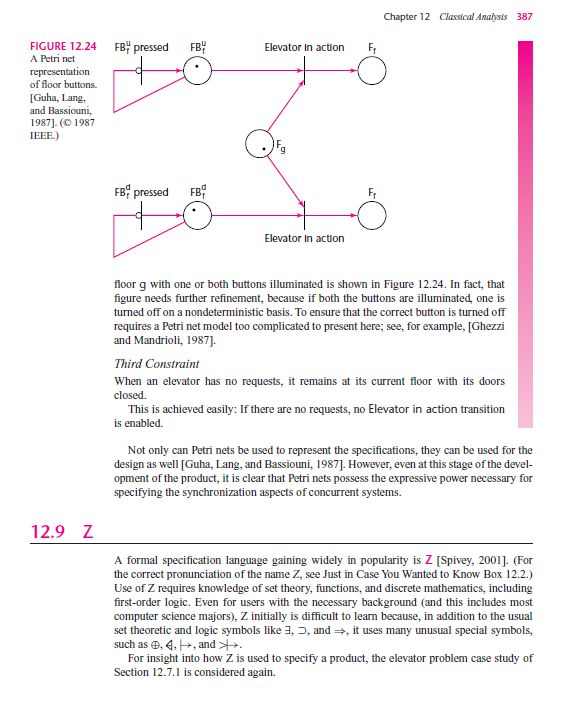

原书名“Object-Oriented and Classical Software Engineering [8 ed.]”，中文书我没有，只好截个英文书的内页。这本书介绍了各种流派的方法，然后展示怎么用在电梯上。本书了解了解就可以了，不用购买。

（3）Rational Rhapsody附带的的电梯案例

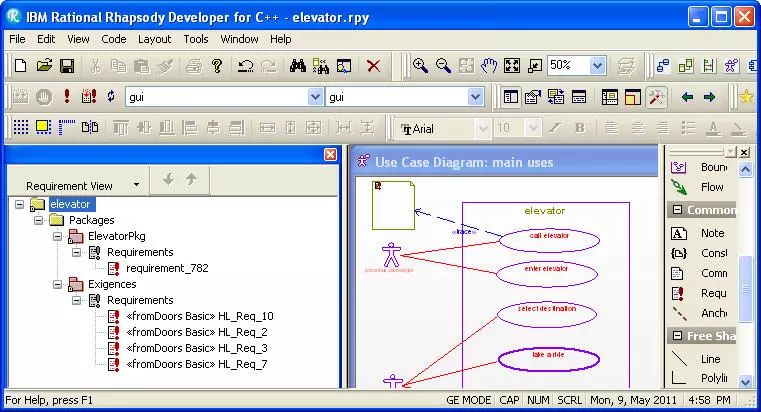

这是一个可以运行的例子。安装Rhapsody后，在Samples文件夹的C++案例里面找。可以自己到IBM网站（https://www.ibm.com/developerworks/downloads/r/rhapsodydeveloper/）下载Rational Rhapsody试用。

可能是因为看这些看多了，我经常告诫家里的老人和小孩，等电梯时不要靠门太近，门开后看清楚里面不是空的再进去。
