循环神经网络（RNN）已经在众多自然语言处理中取得了大量的成功以及广泛的应用。但是，网上目前关于 RNNs 的基础介绍很少，本文便是介绍 RNNs 的基础知识，原理以及在自然语言处理任务重是如何实现的。文章内容根据 AI 研习社线上分享视频整理而成。

在近期 AI 研习社的线上分享会上，来自平安科技的人工智能实验室的算法研究员罗冬日为大家普及了 RNN 的基础知识，分享内容包括其基本机构，优点和不足，以及如何利用 LSTM 网络实现语音识别。

罗冬日，目前就职于平安科技人工智能实验室，曾就职于百度、大众点评，担任算法研究员；中国科学院研究生院硕士，主要研究方向为语音识别，自然语言处理。

循环神经网络（RNN）基础

主要内容：

普通 RNN 结构

普通 RNN 的不足

LSTM 单元

GRU 单元

采用 LSTM 实现语音识别的例子

RNN 和 CNN 的区别

普通卷积神经网络（CNN）处理的是 “静态” 数据，样本数据之间独立，没有关系。

循环神经网络（RNN）处理的数据是 “序列化” 数据。训练的样本前后是有关联的，即一个序列的当前的输出与前面的输出也有关。比如语音识别，一段语音是有时间序列的，说的话前后是有关系的。

总结：在空间或局部上有关联图像数据适合卷积神经网络来处理，在时间序列上有关联的数据适合用循环时间网络处理。但目前也会用卷积神经网络处理语音问题，或自然言语理解问题，其实也是把卷积神经网络的计算方法用到这上面。

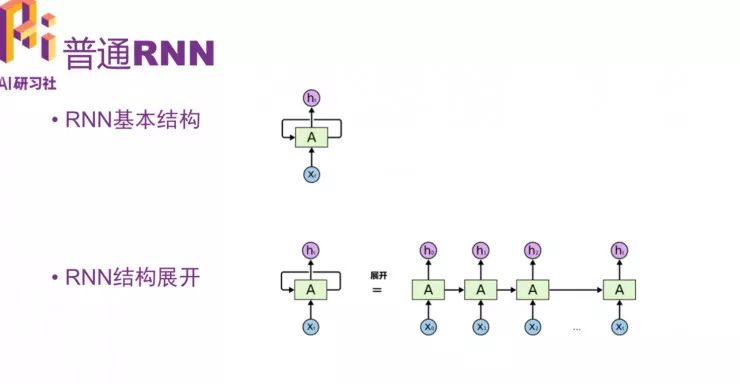

RNN 的基本结构和结构展开示意图：

普通 RNN 的不足之处

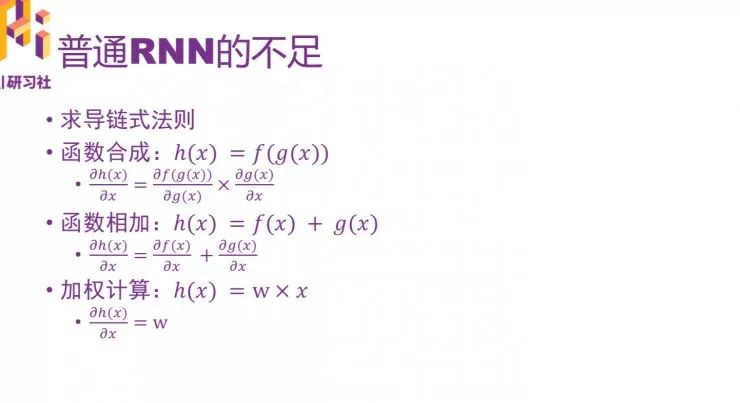

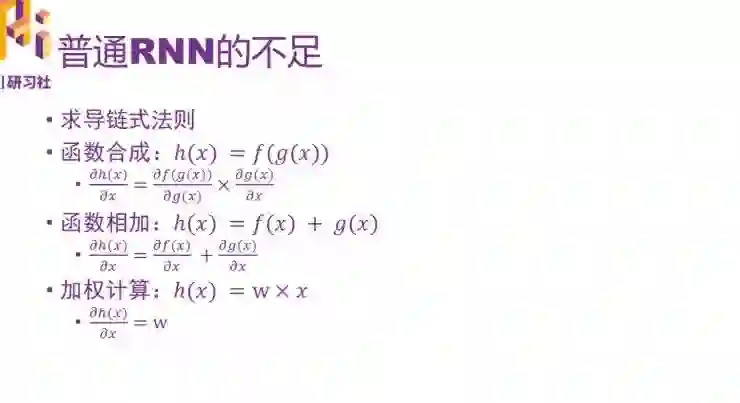

首先是神经网络里面的计算，可以大致分为三类：函数合成，函数相加，加权计算。

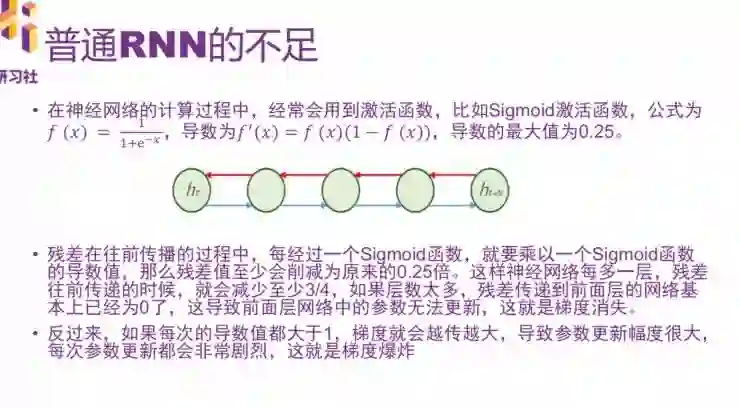

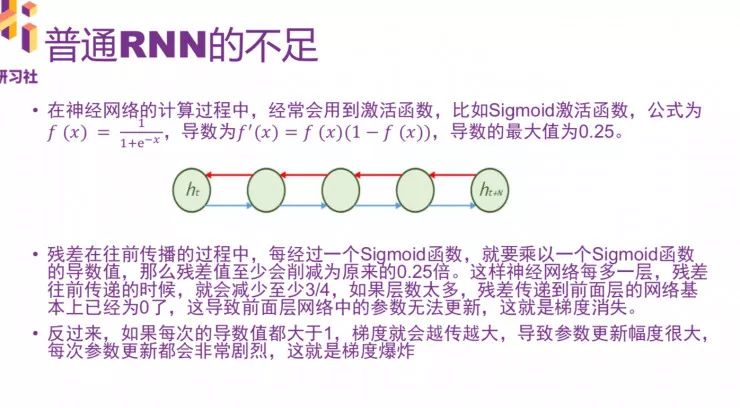

在计算过程中，经常会用到激活函数，比如 Sigmoid 激活函数。残差在往前传播的过程中，每经过一个 Sigmoid 函数，就要乘以一个 Sigmoid 函数的导数值，残差值至少会因此消减为原来的 0.25 倍。神经网络每多一层，残差往前传递的时候，就会减少至少 3/4。如果层数太多，残差传递到前面已经为 0，导致前层网络中国呢的参数无法更新，这就是梯度消失。

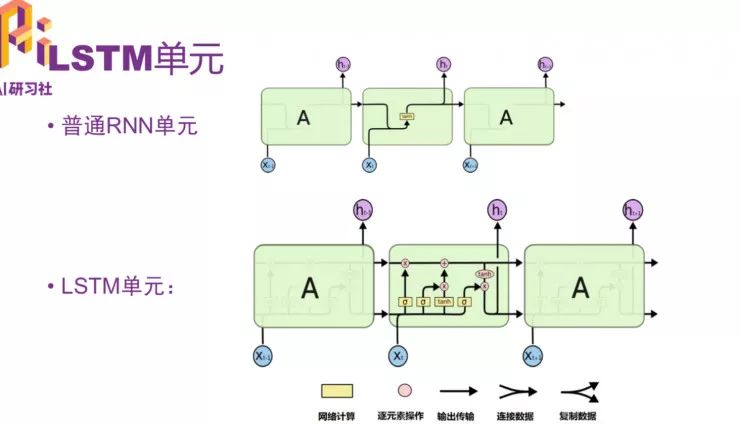

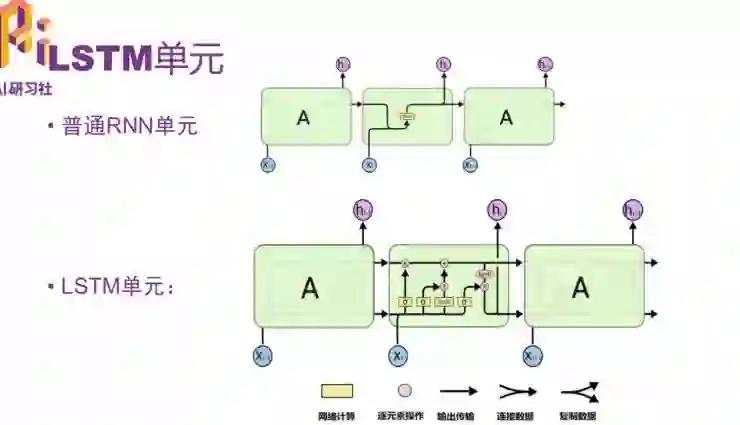

LSTM 单元和普通 RNN 单元的区别

主要大的区别是，采用一个叫 “细胞状态（state）” 的通道贯穿了整个时间序列。

通过精心设计的称作 “门” 的结构来去除或增加信息到细胞状态的能力。

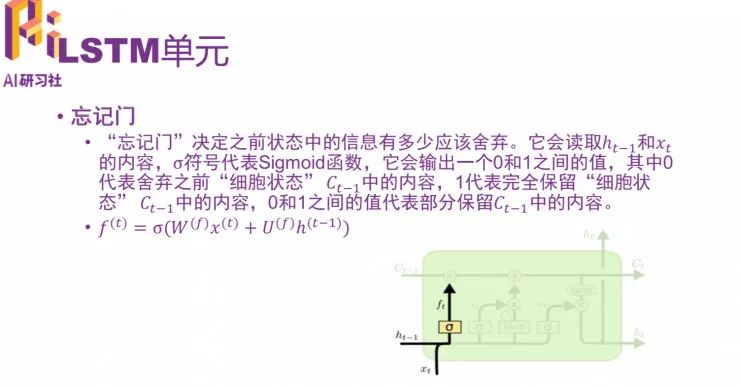

" 忘记门”

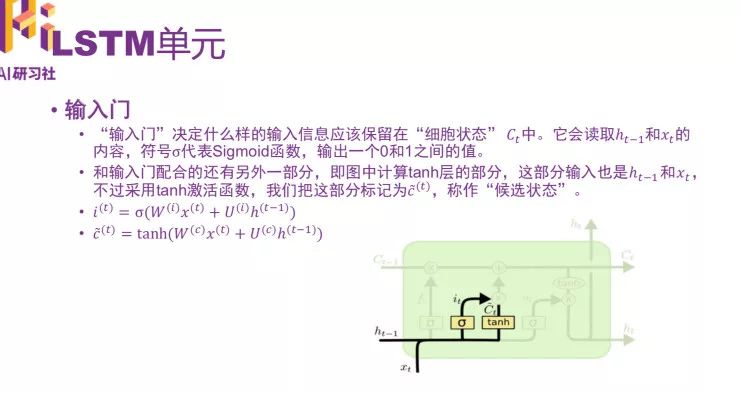

“输入门” 的打开关闭也是由当前输入和上一个时间点的输出决定的。

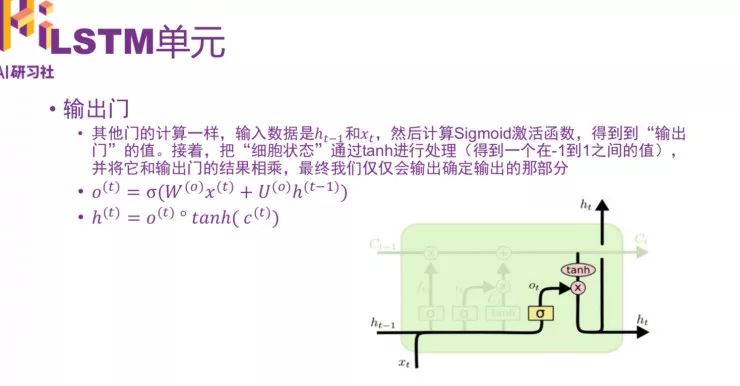

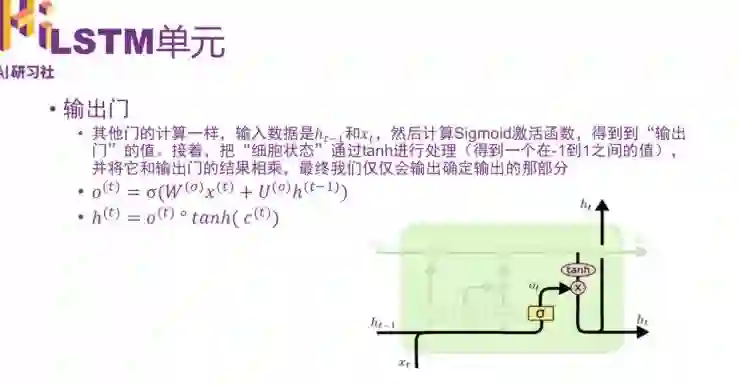

“输出门”，控制输出多少，最终仅仅会输出确定输出的那部分。

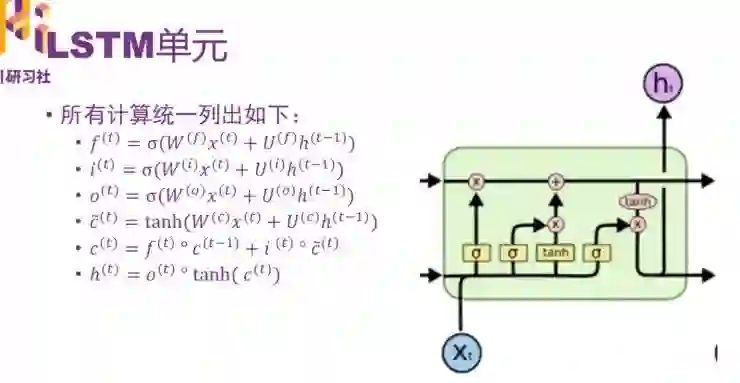

所有的公式汇总：

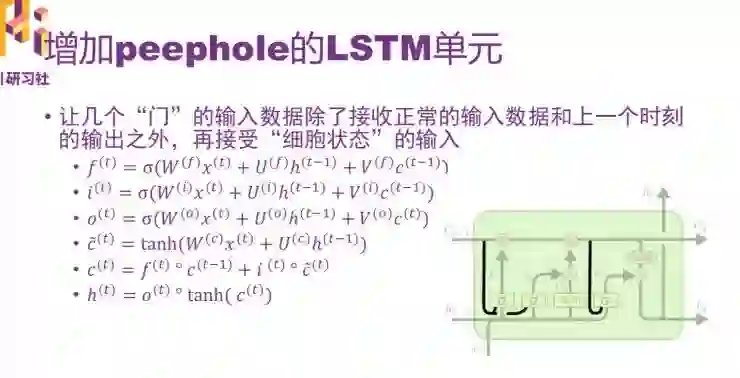

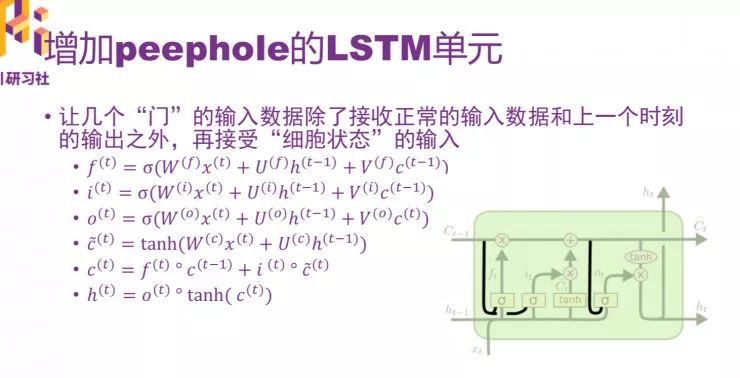

增加 peephole 的 LSTM 单元

让几个 “门” 的输入数据除了正常的输入数据和上一个时刻的输出以外，再接受 “细胞状态” 的输入。

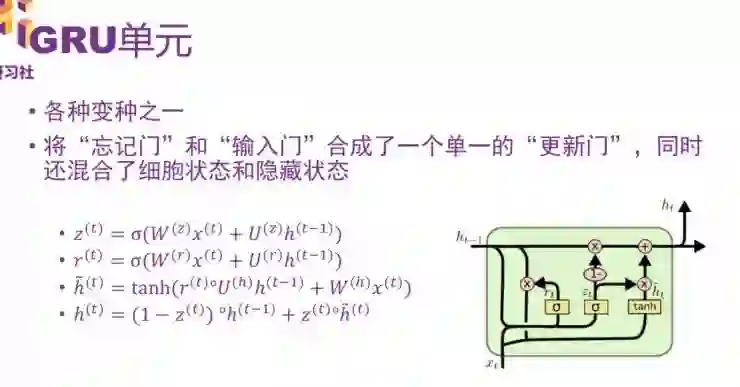

GRU 单元

它是各种变种之一，将 “忘记门” 和 “输入们” 合成了一个单一的 “更新门”，同时还混合了细胞状态和隐藏状态。

接下来用 RNN 做一个实验，给大家介绍一个简单的语音识别例子：

关于 LSTM+CTC 背景知识

2015 年，百度公开发布的采用神经网络的 LSTM+CTC 模型大幅度降低了语音识别的错误率。采用这种技术在安静环境下的标准普通话的识别率接近 97%。

CTC 是 Connectionist Temporal Classification 的缩写，详细的论文介绍见论文 “Connectionist Temporal Classification: Labelling Unsegmented Sequence Data with Recurrent Neural Networks”

CTC 的计算实际上是计算损失值的过程，就像其他损失函数一样，它的计算结果也是评估网络的输出值和真实差多少。

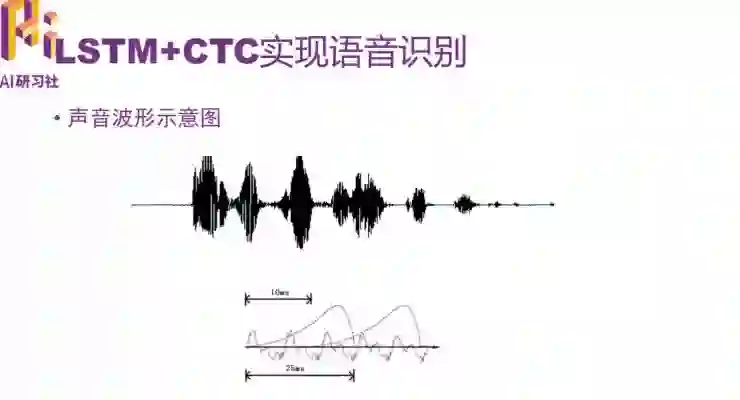

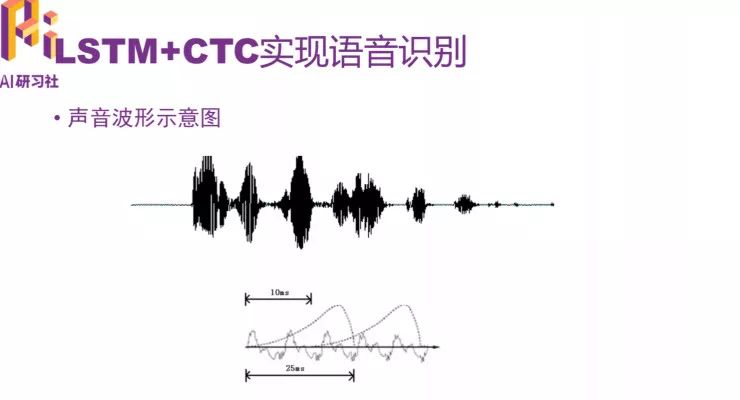

声音波形示意图

在开始之前，需要对原始声波进行数据处理，输入数据是提取过声学特征的数据，以帧长 25ms、帧移 10ms 的分帧为例，一秒钟的语音数据大概会有 100 帧左右的数据。

采用 MFCC 提取特征，默认情况下一帧语音数据会提取 13 个特征值，那么一秒钟大概会提取 100*13 个特征值。用矩阵表示是一个 100 行 13 列的矩阵。

把语音数据特征提取完之后，其实就和图像数据差不多了。只不过图像数据把整个矩阵作为一个整体输入到神经网络里面处理，序列化数据是一帧一帧的数据放到网络处理。

如果是训练英文的一句话，假设输入给 LSTM 的是一个 100*13 的数据，发音因素的种类数是 26(26 个字母），则经过 LSTM 处理之后，输入给 CTC 的数据要求是 100*28 的形状的矩阵（28=26+2）。其中 100 是原始序列的长度，即多少帧的数据，28 表示这一帧数据在 28 个分类上的各自概率。在这 28 个分类中，其中 26 个是发音因素，剩下的两个分别代表空白和没有标签。

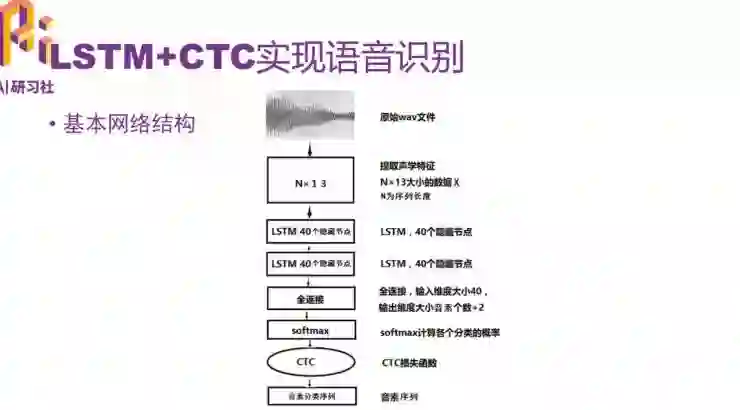

设计的基本网络机构

原始的 wav 文件经过声学特征提取变成 N*13，N 代表这段数据有多长，13 是每一帧数据有多少特征值。N 不是固定的。然后把 N*13 矩阵输入给 LSTM 网络，这里涉及到两层双向 LSTM 网络，隐藏节点是 40 个，经过 LSTM 网络之后，如果是单向的，输出会变成 40 个维度，双向的就会变成 80 个维度。再经过全连接，对这些特征值分类，再经过 softmax 计算各个分类的概率。后面再接 CDC，再接正确的音素序列。

真实的语音识别环境要复杂很多。实验中要求的是标准普通话和安静无噪声的环境。

如果对代码讲解（详细代码讲解请点击视频）感兴趣的话，可以复制链接中的代码：https://github.com/thewintersun/tensorflowbook/tree/master/Chapter6

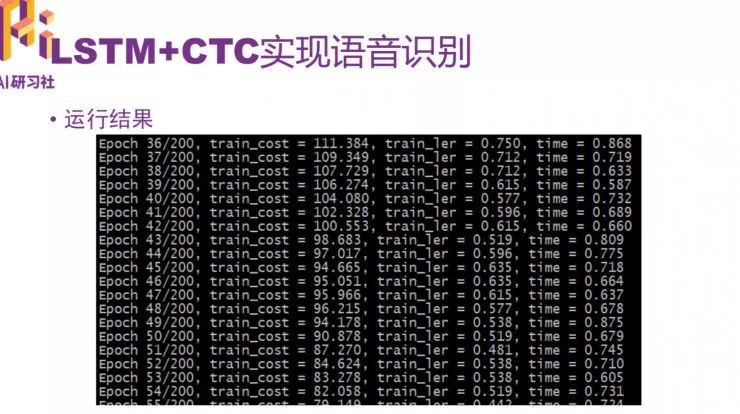

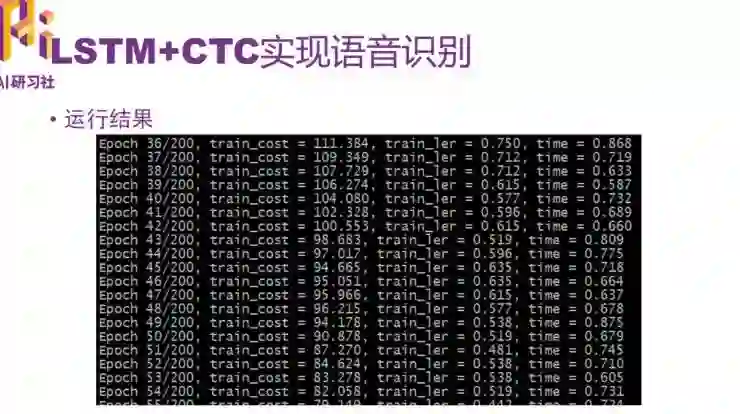

运行结果如下：
