计算摄影 | 图像合成与融合

2019 年 6 月 3 日 计算机视觉life

点“计算机视觉life”关注，星标更快接收干货！

作者：Wang Hawk

原文：https://zhuanlan.zhihu.com/p/58722618

我们经常看到一些很奇妙的PS技术，例如下面这张，它把1928年的一位叫做Frankie Yale的黑帮老大被杀时的照片，与现在这栋房子的照片无缝融合在一起：

还有这张，将1945年柏林街道的照片和2010年的照片无缝的融合到一起

给天空加上彩虹，这是咱们很多时候后期处理相片时常见的手段：

改变花朵的颜色

交换水果的纹理外观：

还有更妙的，在1994年上映的阿甘正传里面，汤姆汉克斯和肯尼迪总统同框出镜，即使是在大荧幕上也是毫无违和感。

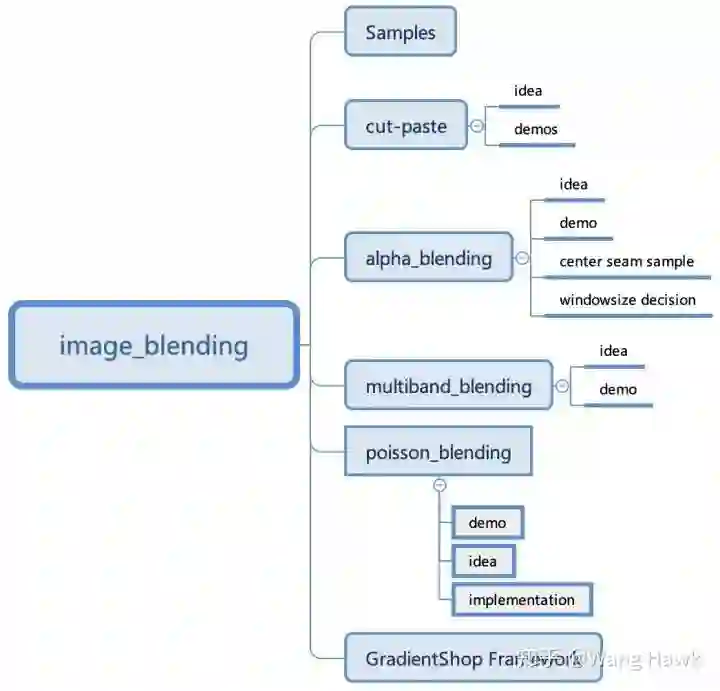

不得不说，图像合成和融合真是一个很神奇的技术。因此我准备用好几篇文章对此做一些详细的介绍。下图是提纲，这一篇文章会介绍三个技术：cut-and-paste, alpha blending, multiand blending

一、直接剪切粘贴技术（cut-and-paste)

在所有相关技术中，最直观简单就是cut-and-paste了，经常在摄影师后期制作中所采用，如果使用得当，它也可以创作出令人满意的效果。

例如，下面照片如何制作出来？

其实它是由两张照片中不同的部分按一定顺序叠加而成的，大家可以看看下面的源图像：

只要我们先放上左图的背景，再叠加比尔盖茨的人像，最后再叠加左图的前景，就可以合成出最终的图像。

从图像中确定前景和背景的技术叫做抠图，英文对应：Image Matting，而将抠出的部分无缝的贴入目标图像的过程则称为图像合成，英文对应：Image Compositing. 为了技术术语的准确性，我这里引用《Computer Vision: Algorithms and Applications》的原文如下：

The process of extracting the object from the original image is often called matting (Smith and Blinn 1996), while the process of inserting it into another image (without visible artifacts) is called compositing (Porter and Duff 1984; Blinn 1994a).

Cut-and-paste技术如果应用得当，可以产生相当有艺术感的图像，如下图，这应该是在原始的人物和狗狗身上粘贴了很多纹理图像形成的。

但很多时候，这个简单的技术只会产生让人沮丧的结果，例如下面的图像中想要粘贴进去两只企鹅，就真的是5毛钱的特效了。

既然剪切粘贴过于粗暴，生成的照片不够自然，有没有更好的方法呢？接下来我们就谈谈一种更好的方法：Alpha Blending

二、Alpha融合

Alpha融合是一个升级版的cut-and-paste，如果表示为公式的话是这个样子：

output = foreground * mask + background * (1-mask)

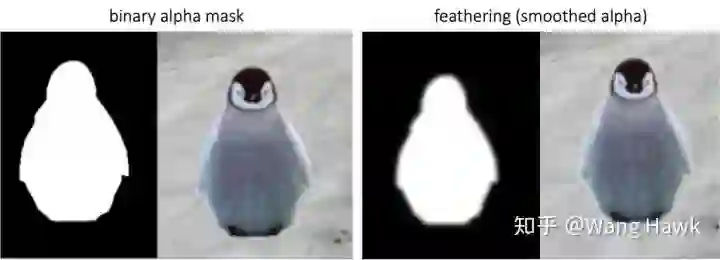

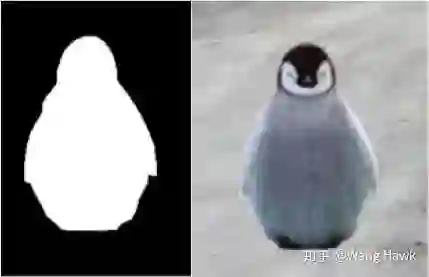

由于上面使用的Mask是二值的，因此融合的图像很不自然，大家从融合生成的图像也可以看出

如果对Mask图做稍稍的羽化，效果就会好很多，见下图。对Mask图做羽化的方法有很多，最直接的方法就是对其做一定尺度的高斯滤波，我在基本图像滤波中已经讲过了。

因此Alpha融合的效果好坏取决我们如何正确的设置Alpha Mask，如果要把一张图中的一部分抠出，并融合到另外一张新的图片中，主要牵涉到两个步骤：

准确的抠图获取Alpha Mask
对Alpha Mask做合适的羽化，使得融合更自然

准确的计算Alpha Mask很多时候都是一件复杂的事情，我们下面看一个稍微复杂的例子。有时候我们希望将两张照片重叠到一起生成一张照片，例如下面两张照片：

怎么融合它们呢？有很多人想出了一些聪明的方法。现在介绍一种：

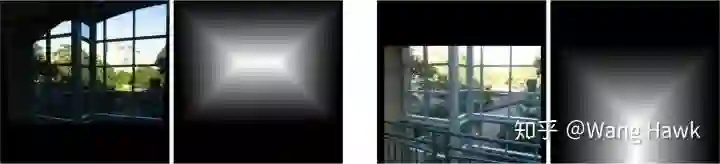

第1步：生成两张图像的distance transform图

这个distance tranform图中的每个像素值都表示原图中对应的像素与其最近的黑色像素(zero pixels)的距离。如果你使用OpenCV的话，可以用distanceTransform函数来做到，如果是Matlab，则是bwdist函数。

第2步：计算Mask

接下来采用Alpha融合方式，可以得到最终的照片如下。你可以看到两张照片已经比较好的融合到了一起，当然还可以看出一些细微的不自然处。

三、多频段融合

要想让Alpha融合结果显得自然，很关键的一点是选择合适的融合窗口大小。我用下面的实例来说明这个问题。

让我们把以下两张照片融合到一起。

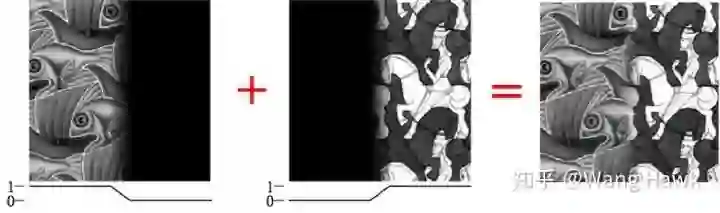

如果选择图像中中轴线作为融合后两个图像的分界线，那么融合过程可以表示为：

这其实也是一种Alpha融合，实际上上面的过程就是：

leftImageWeight * leftImage + rightImageWeight * rightImage = OutputImage

其中：

leftImageWeight + rightImageWeight = 1

因此最终图像的表现取决于两张图片的有效像素的重叠区域。那么问题来了，这个重叠区域到底选择多大呢？我以下图来说明不同窗口大小的影响：

有一个经验判断准则是：

融合窗口大小要相当于输出图像中最大的显著特征的大小，从频谱上看生成的图像所包含频率个数应该是2的幂
融合窗口大小要小于2倍最小显著特征的大小，从输出图像的频谱上看最大频率<=2*最小频率

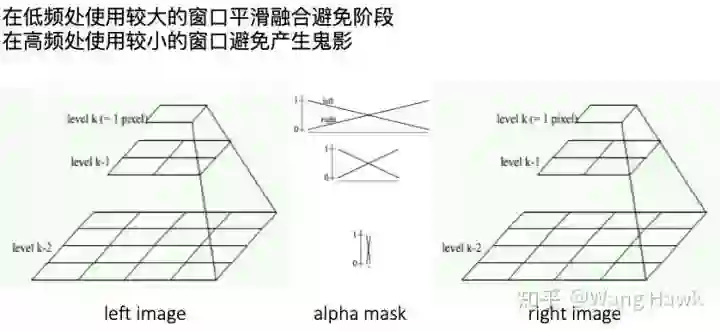

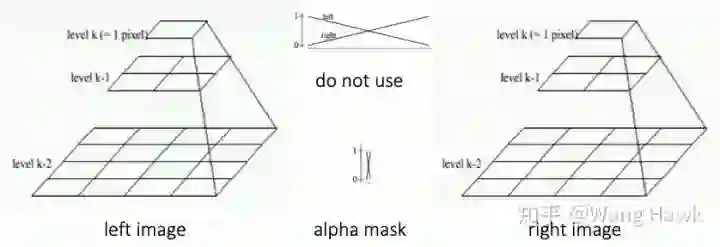

然而大家都知道，自然图像通常包含了很多不同的特征，频谱跨度也很大，此时选择融合窗口就会非常困难，有没有更好的方法呢？这就引入了一种新的融合方法：多频段融合。下图说明了这个思想：

因此总结其流程就是：

对要融合的两张照片，构建拉普拉斯金字塔
对金字塔的每一层，应用以下公式进行融合

3. 利用融合后的金字塔重建出输出图像

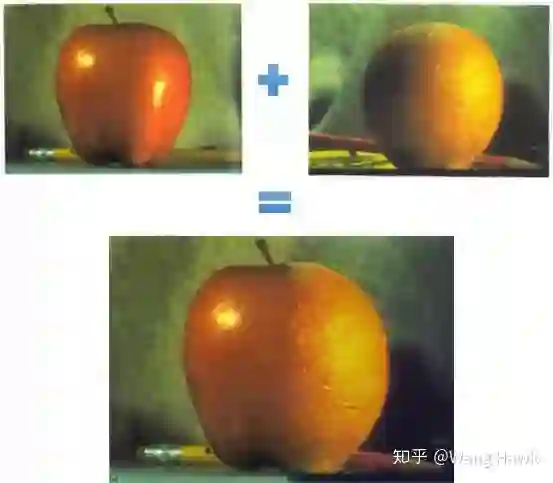

我们来看一个著名的例子，一个苹果和一个橘子如何通过中线融合到一起

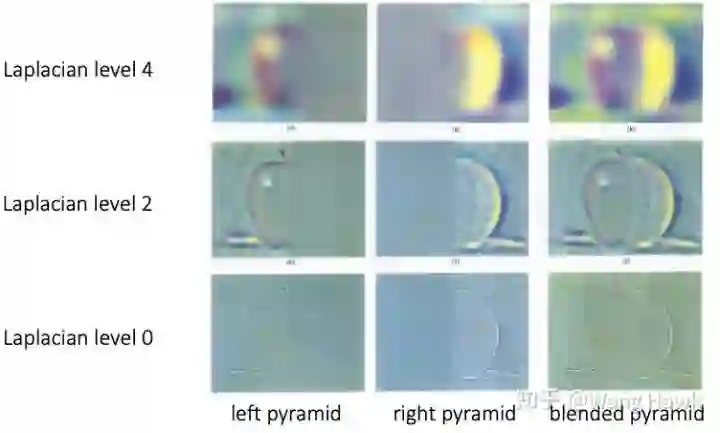

利用上面的流程，我们来看看金字塔各层融合的情况：

OK，因此如果重建出原始图像可以看到，我们这里讲的多频段融合，即拉普拉斯金字塔融合，实际上是在半自动的计算最佳的融合窗口和权重大小，其本质上还是一种线性融合：

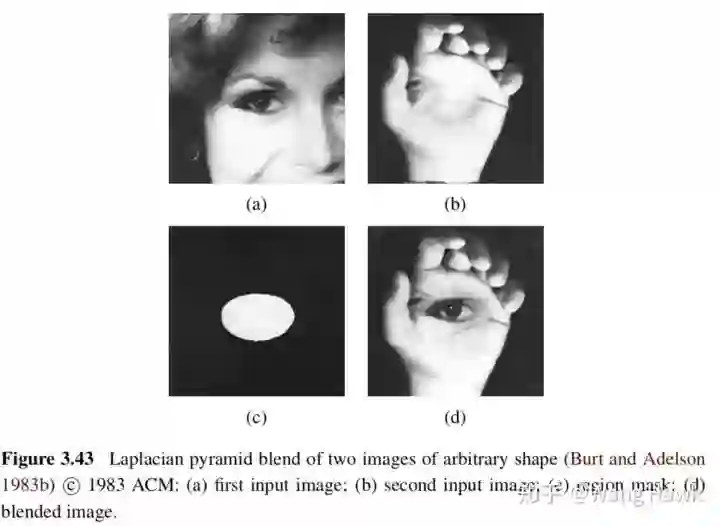

在《Computer Vision: Algorithms and Applications》一书中还有很多有趣的例子，例如：

在实际实现过程中，为了节省计算量，可以考虑只用两层金字塔来融合：

这在需要融合多张图像时非常有用，例如下面我们需要将多张照片融合成一幅全景图像：

这里我只是简单的把多张经过裁剪的照片摆放在一起，还没有经过融合。

如果进行了两层金字塔融合，我们可以分别对低频信号和高频信号进行融合，所得到的图像如下：

从这两层图像我们可以重建出最终的图像：

由于两层金字塔融合，甚至多层金字塔融合同时考虑到了图像中的不同频率的信息，因此通常融合出来的效果相比单层的Alpha融合（线性融合）更好。就以上面的融合图像来比较一下图像的局部，大家可以看到金字塔融合的内容更清晰：

四、总结

我们在一开篇看到了很多图像融合的实例，我希望它们已经成功的吸引了你的注意。而今天给大家介绍了图像合成和融合的几个基本的方法，包括cut-and-paste，alpha融合，以及多频段融合。它们基本上都可以归纳为图像之间的线性融合，其中多频段融合是一种多层的线性融合。我下一讲将要讲到一种效果非常好的融合方式：泊松融合。
