奇怪的姿势增加了：这个无人机用一个翅膀就能飞，还能折叠

2021 年 11 月 13 日 机器之心

机器之心报道

编辑：张倩

它的灵感来自于翅果，这种果实的种子位于豆荚的一边，下落时会在空中旋转。

飞机、直升机、无人机…… 听到这几个词你脑海中浮现的是哪些画面？

如果脑洞不大，多数人想到的大概是这些：

如果最近看过《沙丘》，你可能还会联想到这个：

总之，无论怎么联想，我们大部分人能够想到的飞机大多还是中规中矩的。

但总有人觉得这些飞机设计得过于复杂了，于是，他们总想着怎么简化。

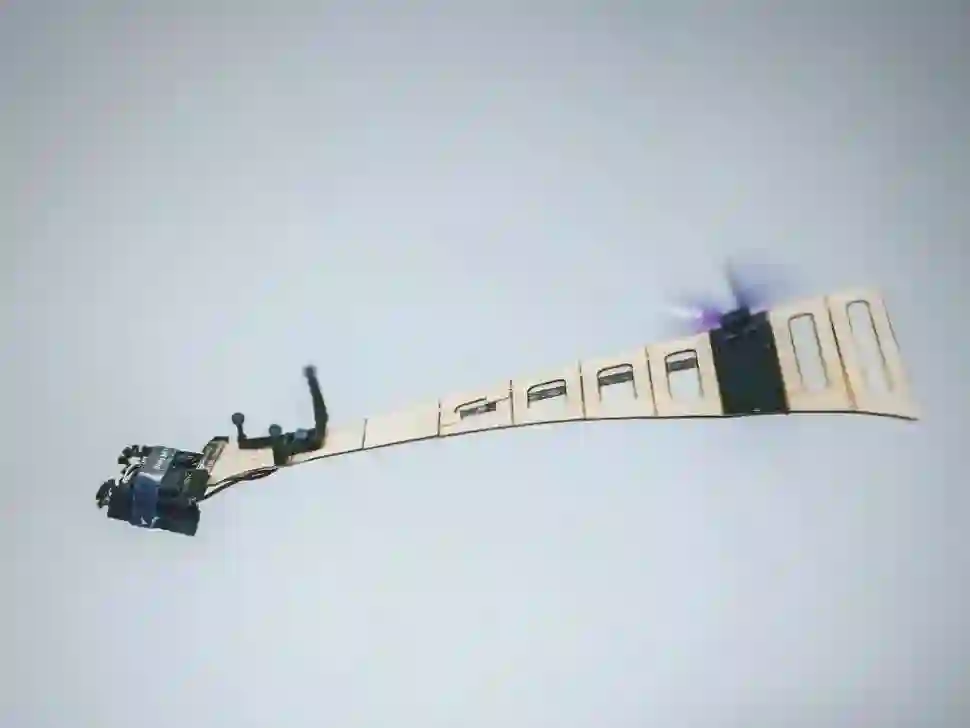

简化到什么程度呢？一个翅膀也可以：

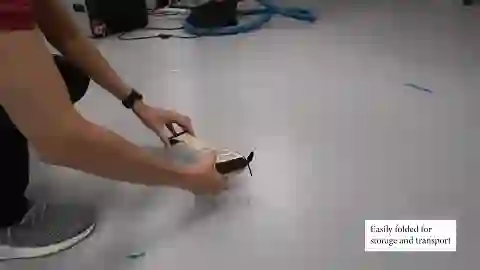

而且，这个机翼还可以卷起来：

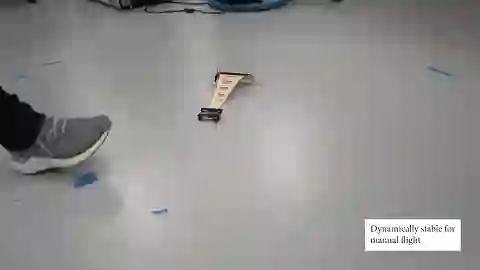

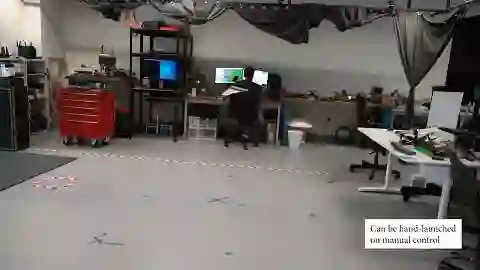

这么简陋，能飞吗？还真能，只不过飞行姿势比较特别：

这种类型的飞机被称为单桨飞行器（monocopter）。上面介绍的这款来自新加坡科技与设计大学，名叫 F-SAM（Foldable Single Actuator Monocopter 的缩写），只用一个致动器就能控制。它的灵感来自于翅果，这种果实的种子有的位于豆荚的一边，下落时会在空中旋转。

这种旋转的能力减缓了种子落地的速度，从而使其能够传播到更远的地方。对于无人机来说，这是一种非常有用的特性：即使其他部分都失灵了，它也能慢慢地旋转着落地。

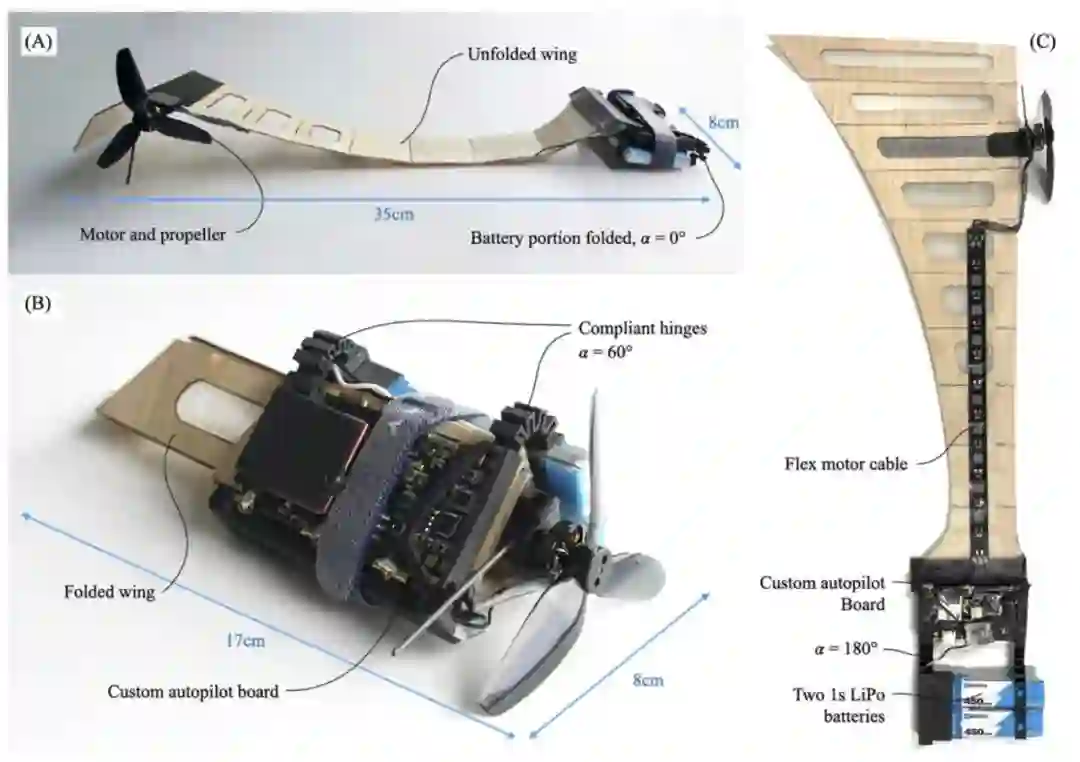

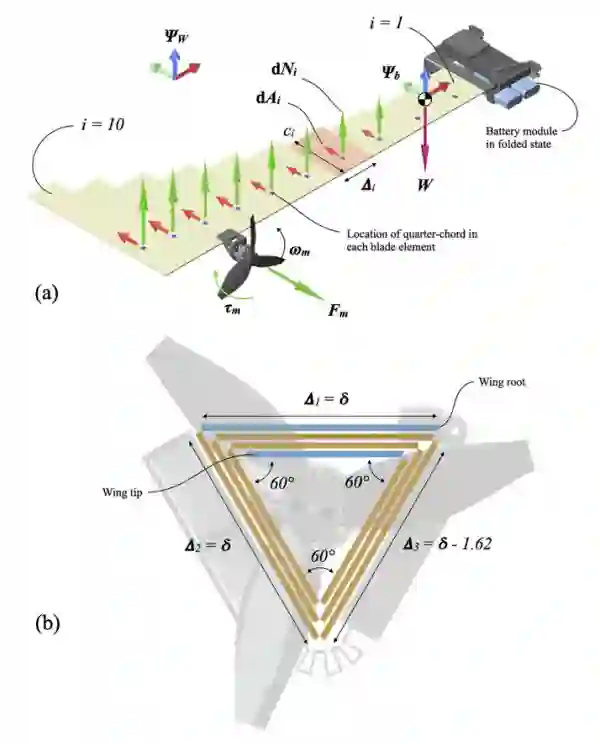

F-SAM 由两个单桨飞行器的常见结构组成：机身和机翼。值得一提的是，F-SAM 将单个电机安装在机翼的前缘，这种设计让其实现了更紧凑的折叠结构。从而在机翼展开的状态下，使整个无人机的重心 (CG) 更靠近机身，使机翼的大部分区域能够接收气流以产生有用的空气动力。此外，F-SAM 还有一个非常细小的碳纤维支腿。它的作用是支撑着螺旋桨保持在地面上方，使得 F-SAM 在不接触地面的情况下起飞。

F-SAM 的机翼需要特别制造，但其他部件都成本不高且易于获得。F-SAM 的总重量仅有 69g，其中 40% 是电池的重量，电池能够支撑它飞行约 16 分钟。在展开状态下，F-SAM 的长度约为 35 厘米，折叠之后的占地面积则减少了 69%。

F-SAM 被设计为逆时针旋转（从上方看），尽管在任何一个旋转方向上都没有观察到物理动力学的差异。

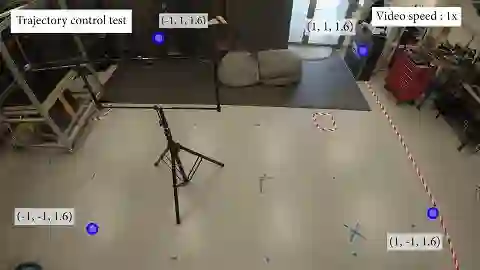

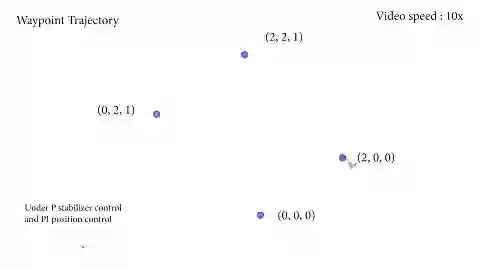

传统的单桨飞行器一般使用 2 个致动器来实现 5 个自由度的飞行和控制，但 F-SAM 只用了一个。油门（throttle）可以控制转速，从而控制飞行器的高度；方向控制要复杂一些，需要在飞行器旋转过程中的某个时刻，当它被指定飞行方向时，重复地给马达脉冲。

F-SAM 上可以添加摄像头，但由于它自身是旋转的，摄像头拍出的画面会比较模糊。如今，360 度摄像头正变得越来越轻，研究者表示，他们打算在 F-SAM 或他们研发的其他单桨飞行器上装一个。此外，他们还可能会给 F-SAM 装上激光雷达或 ToF 传感器等。有了激光雷达的加持，这个飞行平台就有了独特的优势：传统的激光雷达系统需要一个专用的致动器来产生旋转运动，而 F-SAM 本身就在以一个已知的转速旋转，因此，集成在 F-SAM 上的激光雷达可以充分利用机身的旋转，从而变得更加轻量化，也更加高效。

当然，F-SAM 的定位并不是取代传统的四旋翼摄影无人机，而是隐蔽性、成本要求比较高的侦查、勘测无人机，执行单用途 GPS 制导侦查等任务。由于仅使用一个致动器，F-SAM 的成本可以压得很低。而且它在飞行过程中也比较安静，一旦着陆就很容易伪装。集成了各种轻量级传感器之后，F-SAM 还可以执行气候监测等任务。此外，F-SAM 还可以从空中部署，因为它们可以在下降过程中自动旋转。

参考链接：https://spectrum.ieee.org/foldable-monocopter-drone
