图像主题色提取算法

2018 年 9 月 1 日 算法与数学之美

许多从自然场景中拍摄的图像，其色彩分布上会给人一种和谐、一致的感觉；反过来，在许多界面设计应用中，我们也希望选择的颜色可以达到这样的效果，但对一般人来说却并不那么容易，这属于色彩心理学的范畴（当然不是指某些伪神棍所谓的那种）。从彩色图像中提取其中的主题颜色，不仅可以用于色彩设计（参考网站：Design Seeds），也可用于图像分类、搜索、识别等，本文分别总结并实现图像主题颜色提取的几种算法，包括颜色量化法（Color Quantization）、聚类(Clustering)和颜色建模的方法（颜色建模法仅作总结），源码可见：GitHub: ImageColorTheme。

1. 颜色量化算法

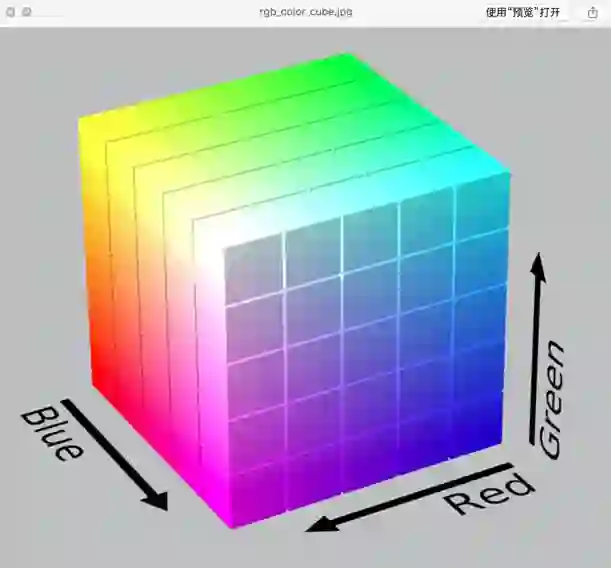

彩色图像一般采用RGB色彩模式，每个像素由RGB三个颜色分量组成。随着硬件的不断升级，彩色图像的存储由最初的8位、16位变成现在的24位、32真彩色。所谓全彩是指每个像素由8位（28=0~255）表示，红绿蓝三原色组合共有1677万（256∗256∗256）万种颜色，如果将RGB看作是三维空间中的三个坐标，可以得到下面这样一张色彩空间图：

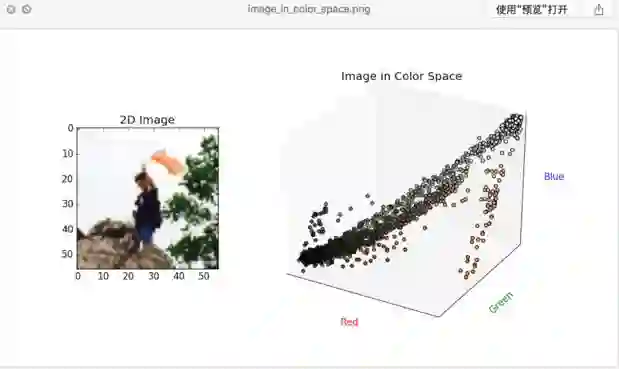

当然，一张图像不可能包含所有颜色，我们将一张彩色图像所包含的像素投射到色彩空间中，可以更直观地感受图像中颜色的分布：

因此颜色量化问题可以用所有矢量量化（vector quantization, VQ）算法解决。这里采用开源图像处理库 Leptonica 中用到的两种算法：中位切分法、八叉树算法。

1.1. 中位切分法（Median cut）

GitHub: color-theif 项目采用了 Leptonica 中的用到的（调整）中位切分法，Js 代码比 C 要易读得多。中位切分算法的原理很简单直接，将图像颜色看作是色彩空间中的长方体（VBox），从初始整个图像作为一个长方体开始，将RGB中最长的一边从颜色统计的中位数一切为二，使得到的两个长方体所包含的像素数量相同，重复上述步骤，直到最终切分得到长方体的数量等于主题颜色数量为止。

Leptonica 作者在报告 Median-Cut Color Quantization 中总结了这一算法存在的一些问题，其中主要问题是有可能存在某些条件下 VBox 体积很大但只包含少量像素。解决的方法是，每次进行切分时，并不是对上一次切分得到的所有VBox进行切分，而是通过一个优先级队列进行排序，刚开始时这一队列以VBox仅以VBox所包含的像素数作为优先级考量，当切分次数变多之后，将体积*包含像素数作为优先级。

Python 3 中内置了PriorityQueue：


from queue import PriorityQueue as PQueueclass VBox(object):    def __init__(self, r1, r2, g1, g2, b1, b2, histo):    self.vol = calV()    self.npixs = calN()    self.priority = self.npixs * -1 # PQueue 是按优先级自小到大排序boxQueue.put((vbox0.priority, vbox0)) vbox.priority *= vbox.vol   boxQueue.put((vbox0.priority, vbox0))


除此之外，算法中最重要的部分是统计色彩分布直方图。我们需要将三维空间中的任意一点对应到一维坐标中的整数，这样才能以最快地速度定位这一颜色。如果采用全部的24位信息，那么我们用于保存直方图的数组长度至少要是224=16777216，既然是要提取颜色主题（或是颜色量化），我们可以将颜色由RGB各8位压缩至5位，这样数组长度只有215=32768：

def getColorIndex(self, r, g, b):      return (r << (2 * self.SIGBITS)) + (g << self.SIGBITS) + bdef getPixHisto(self):      pixHisto = np.zeros(1 << (3 * self.SIGBITS))    for y in range(self.h):        for x in range(self.w):            r = self.pixData[y, x, 0] >> self.rshift            g = self.pixData[y, x, 1] >> self.rshift            b = self.pixData[y, x, 2] >> self.rshift            pixHisto[self.getColorIndex(r, g, b)] += 1    return pixHisto

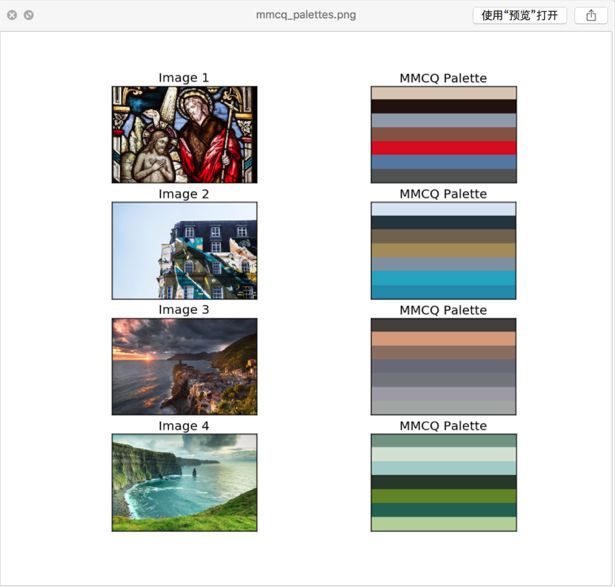

分别对4张图片进行切分、提取：

def testMMCQ(pixDatas, maxColor):      start  = time.process_time()    themes = list(map(lambda d: MMCQ(d, maxColor).quantize(), pixDatas))    print("MMCQ Time cost: {0}".format(time.process_time() - start))    return themes imgs = map(lambda i: 'imgs/photo%s.jpg' % i, range(1,5))   pixDatas = list(map(getPixData, imgs))   maxColor = 7themes = [testMMCQ(pixDatas, maxColor)]   imgPalette(pixDatas, themes, ["MMCQ Palette"])

1.2. 八叉树算法（Octree）

八叉树算法的原理可以参考这篇文章：圖片主題色提取算法小結。作者也提供了 Js 实现的代码，虽然与 Leptonica 中 C 实现的方法差别很大，但原理上是一致的。

建立八叉树的原理实际上跟上面提到的统计直方图有些相似，将颜色成分转换成二进制之后，较低位（八叉树中位置较深层）数值将被压缩进较高位（八叉树中较浅层）。八叉树算法应用到主题色提取可能存在的问题是，每次削减掉的叶子数不确定，但是新增加的只有一个，这就导致我们需要的主题色数量并不一定刚好得到满足，例如设定的主题色数量为7，可能上一次叶子时总数还有10个，到了下一次只剩5个了。类似的问题在后面手动实现的KMeans算法中也有出现，为了保证可以得到足够的主题色，不得不强行提高算法中的颜色数量，然后取图像中包含数量较多的作为主题色：

def getColors(self, node):        if node.isLeaf:          [r, g, b] = list(map(lambda n: int(n[0] / n[1]), zip([node.r, node.g, node.b], [node.n]*3)))          self.theme.append([r,g,b, node.n])      else:          for i in range(8):              if node.children[i] is not None:                  self.getColors(node.children[i]) self.theme = sorted(self.theme, key=lambda c: -1*c[1])  return list(map(lambda l: l[:-1],self.theme[:self.maxColor]))

对比上面两种算法的结果：

def testOQ(pixDatas, maxColor):      start  = time.process_time()    themes = list(map(lambda d: OQ(d, maxColor).quantize(), pixDatas))    print("OQ Time cost: {0}".format(time.process_time() - start))    return themes themes = [testMMCQ(pixDatas, maxColor), testOQ(pixDatas, maxColor)]   imgPalette(pixDatas, themes, ["MMCQ Palette", "OQ Palette"])

可见八叉树算法可能更适合用于提取调色板，而且两种算法运行时间差异也很明显：

#MMCQ Time cost: 8.238793#OQ Time cost: 55.173573

除了OQ中采用较多递归以外，未对原图进行抽样处理也是其中原因之一。

2. 聚类

聚类是一种无监督式机器学习算法，我们这里采用K均值算法。虽然说是“机器学习”听起来时髦些，但算法本质上比上面两种更加简单粗暴。

KMeans算法

KMeans算法的原理更加简洁：“物以类聚”。我们目的是将一堆零散的数据（如上面图2）归为k个类别，使得每个类别中的每个数据样本，距离该类别的中心（质心，centroid）距离最小，数学公式为：
