本文主题

图像

Filter

Filter 作用图像后结果

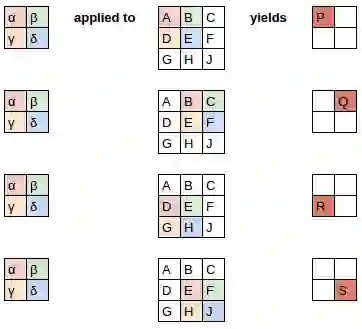

如何得到？

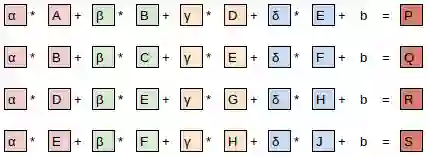

等式角度

神经网络角度

矩阵乘法角度

上图的矩阵可以看成是传统神经网络中的权重矩阵，但是有两点不同：

• 灰色显示的 0是不可训练的，这意味着它们在整个优化过程中保持为零；
• 有些权重是相等的，虽然它们是可训练的(即可改变的)，但它们必须保持相等。这些被称为“ 共享权重”。

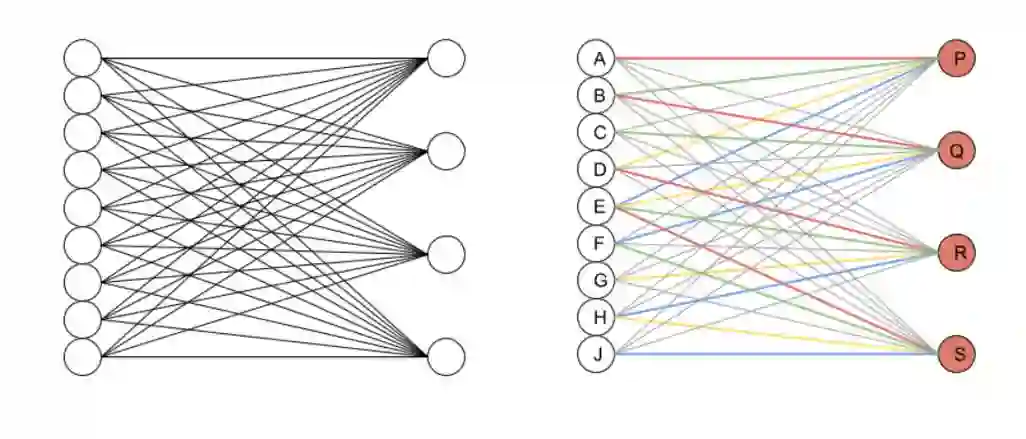

Dense 神经网络角度

这一角度可以更好理解传统神经网络和 CNN 之间的联系，其中左图是传统神经网络，右图是 Dense 神经网络视角下的 CNN。灰色连接对应于不可训练的 0。

通过 zero-padding 保持原尺寸

注意到我们以上是从 3x3 矩阵变成了 2x2，但是通过 zero-padding 我们可以得到 3x3 结果，具体实现为，

Reference

1. Fast.ai 课程 ^[1]，特别是其中的conv-example ^[2]以及对应的视频（0:00-14:00） ^[3]
2. Michael Nielsen 的神经网络与深度学习 ^[4]书
3. Realistic views ^[5]
4. Visualizing what ConvNets learn ^[6]

本文参考资料

[1]

Fast.ai 课程: https://course.fast.ai/

[2]

conv-example: https://github.com/fastai/courses/blob/master/deeplearning1/excel/conv-example.xlsx

[3]

对应的视频（0:00-14:00）: https://www.youtube.com/watch?v=V2h3IOBDvrA

[4]

Michael Nielsen 的神经网络与深度学习: http://neuralnetworksanddeeplearning.com/

[5]

Realistic views: http://setosa.io/ev/image-kernels/

[6]

Visualizing what ConvNets learn: http://cs231n.github.io/understanding-cnn/
