详解立体匹配系列经典SGM: (7) 弱纹理优化

2020 年 8 月 18 日 计算机视觉life



点击上方“计算机视觉life”，选择“星标”

快速获得最新干货

作者李迎松授权发布，武汉大学 摄影测量与遥感专业 博士

https://ethanli.blog.csdn.net/article/details/105065660

详解立体匹配系列经典SGM: (1) 框架与类设计
详解立体匹配系列经典SGM: (2) 代价计算
详解立体匹配系列经典SGM: (3) 代价聚合
详解立体匹配系列经典SGM: (4) 视差计算、视差优化
详解立体匹配系列经典SGM: (5) 视差优化
详解立体匹配系列经典SGM: (6) 视差填充
代码已同步于Github开源项目：
https://github.com/ethan-li-coding/SemiGlobalMatching

如前所述，SGM是一个优化的算法，源自两篇优秀的论文，作者Hirschmüller在2005年于TOP期刊PAMI上第一次发表SGM算法，又在2008年的顶会CVPR上再次发表，而CVPR上发表的和此前PAMI上的区别就在于增加了很多后处理步骤，博主自第五篇开始介绍的内容都来自于2008年的论文。很惭愧，博主自2014年开始接触SGM，开始并没有有完全读懂，后处理部分只是选择性的实现几项并再未静下心来认真阅读原文，直至今日，才对2008年的论文有一个完整的了解，感觉再次收货良多，如重拾旧友，倍感亲切。

三个假设

在弱纹理优化之前，作者提出三个假设，这三个假设至关重要，它是优化方法的理论依据，我们来看看原文如何描述：

  1. Discontinuities in the disparity image do not occur within untextured areas.

  2. On the same physical surface as the untextured area is also some texture visible.

  3. The surface of the untextured area can be approximated by a plane.

我来翻译一下：

  • 1）弱纹理区域不存在视差非连续。

  • 2）弱纹理区域内应该存在一些可见的纹理。

  • 3）弱纹理区所表示的表面能够用一个平面近似。

我将untextured翻译成弱纹理而非无纹理，我想作者讨论的应该是弱纹理，而无纹理是属于弱纹理的极端情况。

我们来逐个分析这三点假设，

1）弱纹理区域不存在视差非连续。

此假设在多数情况下成立，视差非连续往往会存在图像亮度的变化，比如前景和背景会因为离相机的距离不同而导致辐射强度不同，在图像上表现出亮度的差异，有了亮度的明显差异就不再属于弱纹理的范畴（弱纹理就是因为亮度差异太小而无法区分）。因此弱纹理区域内可以假设视差都是连续的。
【图】
但少数情况此假设会失效，有些情况前背景确实在图像上是同一亮度值，比如前后两块白墙，就可能在图像上都是无法区分的白色，这属于少数情况。
【图】
作者在此建立多数情况成立的假设，显然是无意提出适用于所有情况的完美解决方案，难度确实太大，而适应多数情况的解决方案是更合理且有效的。

2）弱纹理区域内应该存在一些可见的纹理。

此假设是必要假设，原因很简单，弱纹理区内若完全无纹理，则不可能估计正确视差，譬如左右视图上同一块区域都是全黑或者全白，实在想不出有什么办法可以正确估计视差。

这个假设很关键，弱纹理区域内有一些可见纹理所表达的背后含义是：可见纹理像素可以正确的计算出视差，从而为区域内其他像素的视差计算提供重要信息，这也是文章中弱纹理视差优化的前提，后面我们细说。

3）弱纹理区所表示的表面能够用一个平面近似。

此假设是三个中最弱的假设，该假设的理由是：非平面的表面往往会在图像上表现出亮度的变化。这个理由不一定成立，空间中的一个圆柱面也可能在图像上表现成连续的弱纹理块。但该假设也有很多正确的场景，比如多数结构化场景中，墙面、地面等都都是平面，在图像上常常表现成一大块弱纹理区域，符合该假设。

综上所述，三个假设所针对的是：空间中的平面在图像上呈现出一块亮度一致的弱纹理区域的情况。如果符合此种情况，则可基于上述三个假设采用文章中的优化方法来优化。

亮度一致性分割

弱纹理区视差优化的第一步是检测弱纹理区。弱纹理区的一大特征就是在图像上色彩（亮度）及其相近。

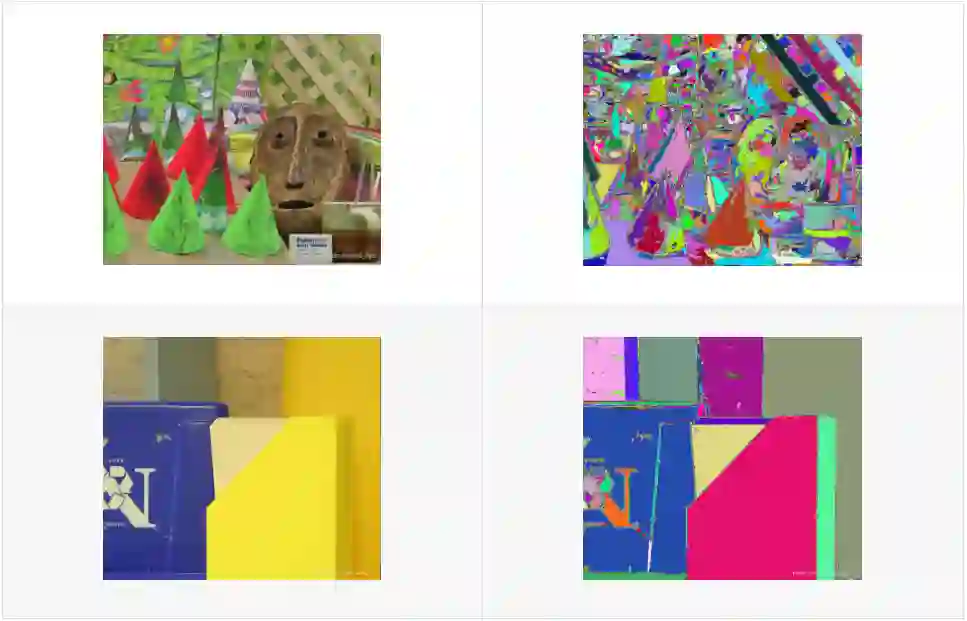

SGM作者采用Mean-Shift分割算法对影像进行分割，Mean-Shift是非常出名的图像分割算法，它的原理博主就不细说了，简单的说它把颜色相近的区域划分为同一子块，从而把图像分割成多个子块的算法。博主贴一些Mean-Shift的实验图同学们感受一下（来自opencv的meash-shift算法）：


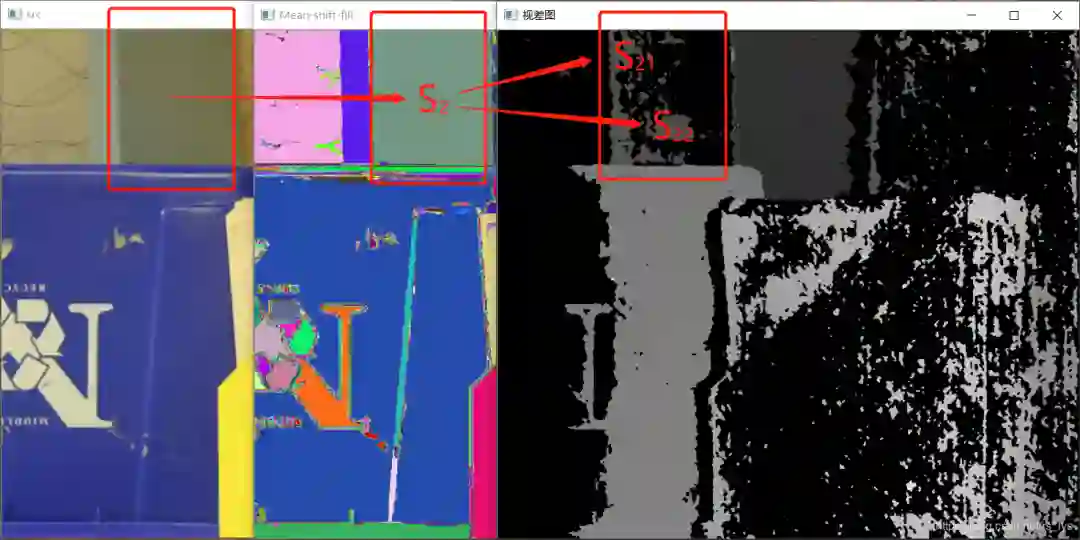

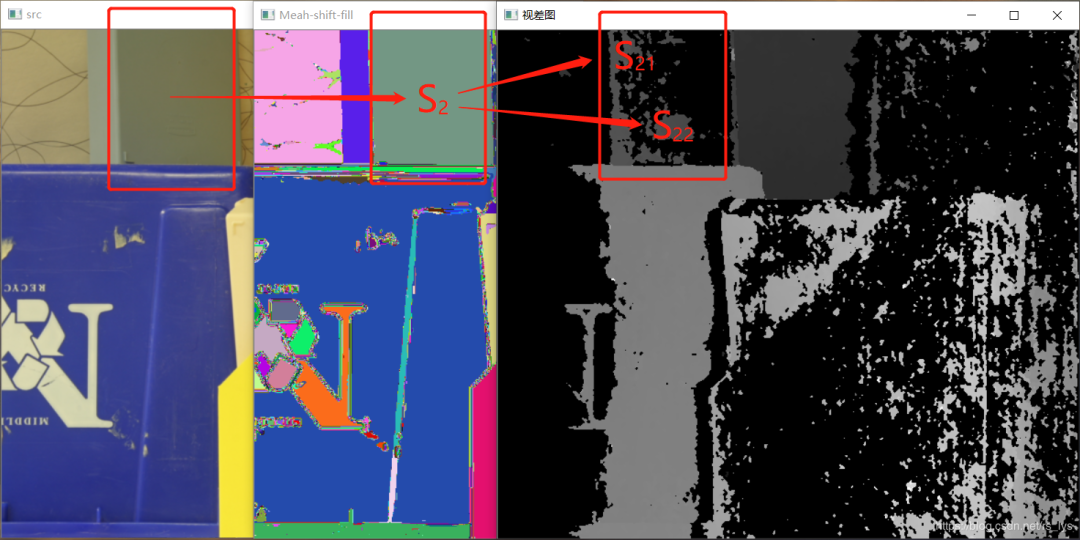

看到这里，大家可能会心里有点想法了，肯定是利用块内的好结果来修正差结果，就是不知道具体细节，那我们再继续往下分析。

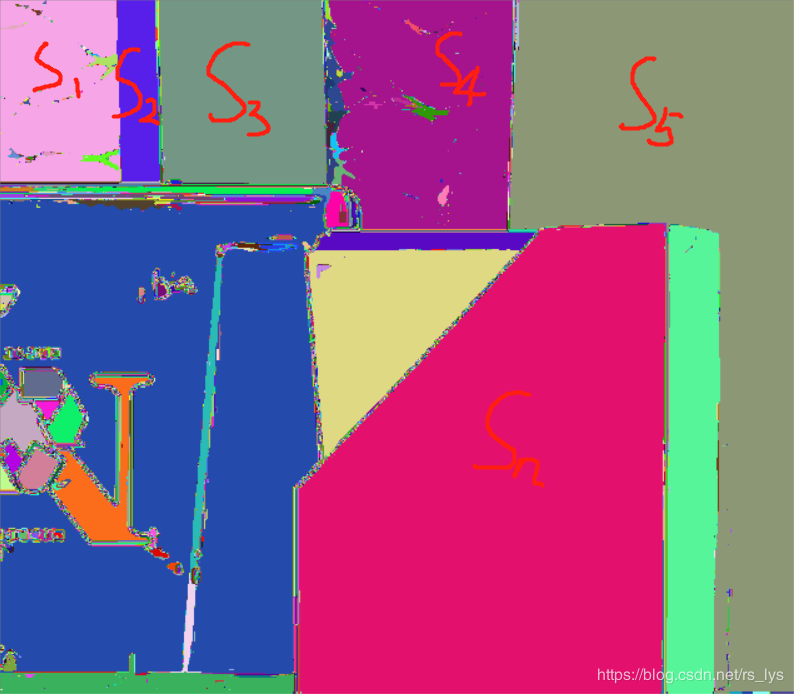

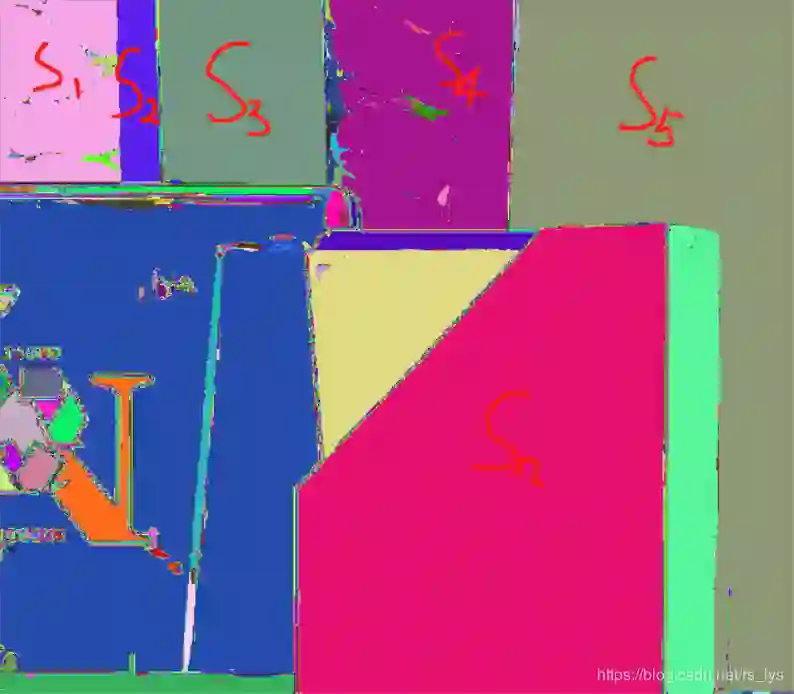

首先，我们把分割结果每一块记为
