Netty 消息接收类故障案例分析

2019 年 2 月 15 日 InfoQ

作者 | 李林锋

编辑 | 小智

谨以此文献给李林锋新生的爱女。

1 背景

消息接收类故障

尽管 Netty 应用广泛，非常成熟，但是由于对 Netty 底层机制不太了解，用户在实际使用中还是会经常遇到各种问题，大部分问题都是业务使用不当导致的。Netty 使用者需要学习 Netty 的故障定位技巧，以便出了问题能够独立、快速的解决。

在各种故障中，Netty 服务端接收不到客户端消息是一种比较常见的异常，大部分场景下都是用户使用不当导致的，下面我们对常见的消息接收接类故障进行分析和总结。

消息接收类故障定位技巧

如果业务的 ChannelHandler 接收不到消息，可能的原因如下：

业务的解码 ChannelHandler 存在 BUG，导致消息解码失败，没有投递到后端。
业务发送的是畸形或者错误码流（例如长度错误），导致业务解码 ChannelHandler 无法正确解码出业务消息。
业务 ChannelHandler 执行了一些耗时或者阻塞操作，导致 Netty 的 NioEventLoop 被挂住，无法读取消息。
执行业务 ChannelHandler 的线程池队列积压，导致新接收的消息在排队，没有得到及时处理。
对方确实没有发送消息。

定位策略如下：

在业务的首个 ChannelHandler 的 channelRead 方法中打断点调试，看是否读取到消息。
在 ChannelHandler 中添加 LoggingHandler，打印接口日志。
查看 NioEventLoop 线程状态，看是否发生了阻塞。
通过 tcpdump 抓包看消息是否发送成功。

2 服务端接收不到车载终端消息

业务场景

车联网服务端使用 Netty 构建，接收车载终端的请求消息，然后下发给后端其它系统，最后返回应答给车载终端。系统运行一段时间后发现服务端接收不到车载终端消息，导致业务中断，需要尽快定位出问题原因。

故障现象

服务端运行一段时间之后，发现无法接收到车载终端的消息，相关日志示例如下：

图 1 车联网服务端无法接收消息日志

从日志看，服务端每隔一段时间（示例中是 15 秒，实际业务时间是随机的）就会接收不到消息，隔一段时间之后恢复，然后又没消息，周而复始。跟车载终端确认，终端设备每隔固定周期就会发送消息给服务端（日志分析），因此排除是终端没发消息导致的问题。怀疑是不是服务端负载过重，抢占不到 CPU 资源导致的周期性阻塞，采集 CPU 使用率，发现 CPU 资源不是瓶颈，排除 CPU 占用率高问题。

排除 CPU 之后，怀疑是不是内存有问题，导致频繁 GC 引起业务线程暂停。采集 GC 统计数据，示例如下：

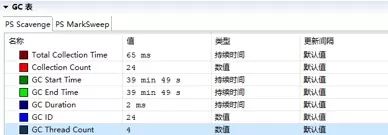

图 2 GC 数据采集

通过 CPU 和内存资源占用监控分析，发现硬件资源不是瓶颈，问题应该出在服务端代码侧。

故障分析

从现象上看，服务端接收不到消息，排除 GC、网络等问题之后，很有可能是 Netty 的 NioEventLoop 线程阻塞，导致 TCP 缓冲区的数据没有及时读取，故障期间采集服务端的线程堆栈进行分析，示例如下：

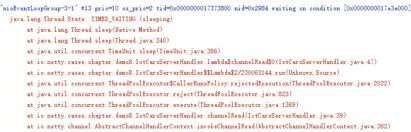

图 3 故障期间服务端线程堆栈

从线程堆栈分析，Netty 的 NioEventLoop 读取到消息后，调用业务线程池执行业务逻辑时，发生了 RejectedExecutionException 异常，由于后续业务逻辑由 NioEventLoop 线程执行，因此可以判断业务使用了 CallerRunsPolicy 策略，即当业务线程池消息队列满之后，由调用方线程来执行当前的 Runnable。NioEventLoop 在执行业务任务时发生了阻塞，导致 NioEventLoop 线程无法处理网络读写消息，因此会看到服务端没有消息接入，当从阻塞状态恢复之后，就可以继续接收消息。

如果后端业务逻辑处理慢，则会导致业务线程池阻塞队列积压，当积压达到上限容量之后，JDK 会抛出 RejectedExecutionException 异常，由于业务设置了 CallerRunsPolicy 策略，就会由调用方线程 NioEventLoop 执行业务逻辑，最终导致 NioEventLoop 线程被阻塞，无法读取请求消息。

除了 JDK 线程池异常处理策略使用不当之外，有些业务喜欢自己写阻塞队列，当队列满之后，向队列加入新的消息会阻塞当前线程，直到消息能够加入到队列中。案例中的车联网服务端真实业务代码就是此类问题：当转发给下游系统发生某些故障时，会导致业务定义的阻塞队列无法弹出消息进行处理，当队列积压满之后，就会阻塞 Netty 的 NIO 线程，而且无法自动恢复。

NioEventLoop 线程防挂死策略

由于 ChannelHandler 是业务代码和 Netty 框架交汇的地方，ChannelHandler 里面的业务逻辑通常由 NioEventLoop 线程执行，因此防止业务代码阻塞 NioEventLoop 线程就显得非常重要，常见的阻塞情况有两类：

直接在 ChannelHandler 写可能导致程序阻塞的代码，包括但不限于数据库操作、第三方服务调用、中间件服务调用、同步获取锁、Sleep 等。
切换到业务线程池或者业务消息队列做异步处理时发生了阻塞，最典型的如阻塞队列、同步获取锁等。

在实际项目中，推荐业务处理线程和 Netty 网络 I/O 线程分离策略，原因如下：

充分利用多核的并行处理能力：I/O 线程和业务线程分离，双方可以并行的处理网络 I/O 和业务逻辑，充分利用多核的并行计算能力，提升性能。
故障隔离：后端的业务线程池处理各种类型的业务消息，有些是 I/O 密集型、有些是 CPU 密集型、有些是纯内存计算型，不同的业务处理时延，以及发生故障的概率都是不同的。如果把业务线程和 I/O 线程合并，就会存在如下问题：
某类业务处理较慢，阻塞 I/O 线程，导致其它处理较快的业务消息的响应无法及时发送出去。
即便是同类业务，如果使用同一个 I/O 线程同时处理业务逻辑和 I/O 读写，如果请求消息的业务逻辑处理较慢，同样会导致响应消息无法及时发送出去。
可维护性：I/O 线程和业务线程分离之后，双方职责单一，有利于代码维护和问题定位。如果合并在一起执行，当 RPC 调用时延增大之后，到底是网络问题、还是 I/O 线程问题、还是业务逻辑问题导致的时延大，纠缠在一起，问题定位难度非常大。例如业务线程中访问缓存或者数据库偶尔时延增大，就会导致 I/O 线程被阻塞，时延出现毛刺，这些时延毛刺的定位，难度非常大。

Netty I/O 线程和业务逻辑处理线程分离之后，线程模型如下所示：

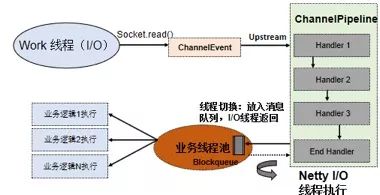

图 4 Netty 业务线程和网络 I/O 线程分离

3 MQTT 服务端拒绝接入

问题现象

生产环境的 MQTT 服务运行一段时间之后，发现有新的端侧设备无法接入，连接超时。分析 MQTT 服务端日志，没有明显的异常，但是内存占用较高，查看连接数，发现有数 10 万个 TCP 连接处于 ESTABLISHED 状态，实际的 MQTT 连接数应该在 1 万个左右，显然这么多的连接肯定存在问题。

由于 MQTT 服务端的内存是按照 2 万个左右连接数规模配置的，因此当连接数达到数十万规模之后，导致了服务端大量 SocketChannel 积压，内存暴涨，高频率的 GC 和较长的 STW 时间对端侧设备的接入造成了很大影响，导致部分设备 MQTT 握手超时，无法接入。

客户端连接数膨胀原因分析

通过抓包分析发现，一些端侧设备并没有按照 MQTT 协议规范进行处理，包括：

客户端发起 CONNECT 连接，SSL 握手成功之后没有按照协议规范继续处理，例如发送 PING 命令。
客户端发起 TCP 连接，不做 SSL 握手，也不做后续处理，导致 TCP 连接被挂起。

由于服务端是严格按照 MQTT 协议规范实现的，上述端侧设备不按规范接入，实际上消息调度不到 MQTT 应用协议层。MQTT 服务端依赖 Keep Alive 机制做超时检测，当一段时间接收不到客户端的心跳和业务消息时，就会触发心跳超时，关闭连接。针对上述两种接入场景，由于 MQTT 的连接流程没有完成，MQTT 协议栈不认为这个是合法的 MQTT 连接，因此心跳保护机制无法对上述 TCP 连接做检测。客户端和服务端都没有主动关闭这个连接，导致 TCP 连接一直保持。

问题原因如下所示：

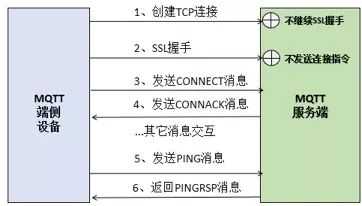

图 5 MQTT 连接建立过程

无效连接的关闭策略

针对这种不遵循 MQTT 规范的端侧设备，除了要求对方按照规范修改之外，服务端还需要做可靠性保护，具体策略如下：

端侧设备的 TCP 连接接入之后，启动一个链路检测定时器加入到 Channel 对应的 NioEventLoop 中。
链路检测定时器一旦触发，就主动关闭 TCP 连接。
TCP 连接完成 MQTT 协议层的 CONNECT 之后，删除之前创建的链路检测定时器。

问题总结

生产环境升级补丁版本之后，平稳运行，查看 MQTT 连接数，稳定在 1 万个左右，与预期一致，问题得到解决。

对于 MQTT 服务端，除了要遵循协议规范之外，还需要对那些不遵循规范的客户端接入做保护，不能因为一些客户端没按照规范实现，导致服务端无法正常工作。系统的可靠性设计更多的是在异常场景下保护系统稳定运行。

4 HTTP 消息被多次读取问题

针对 Channel 上发生的各种网络操作，例如链路创建、链路关闭、消息读写、链路注册和去注册等，Netty 将这些消息封装成事件，触发 ChannelPipeline 调用 ChannelHandler 链，由系统或者用户实现的 ChannelHandler 对网络事件做处理。

由于网络事件种类比较多，触发和执行机制也存在一些差异，如果掌握不到位，很有可能遇到一些莫名其妙的问题。而且有些问题只有在高并发或者生产环境出现，测试床不容易复现，因此这类问题定位难度很大。

channelReadComplete 方法被调用多次

故障场景：业务基于 Netty 开发了 HTTP Server，在生产环境运行一段时间之后，部分消息逻辑处理错误，但是在灰度测试环境验证却无法重现问题，需要尽快定位并解决。

在生产环境中将某一个服务实例的调测日志打开一段时间，以便定位问题。通过接口日志分析，发现同一个 HTTP 请求消息，当发生问题时，业务 ChannelHandler 的 channelReadComplete 方法会被调用多次，但是大部分消息都是调用一次，按照业务的设计初衷，当服务端读取到一个完整的 HTTP 请求消息之后，在 channelReadComplete 方法中进行业务逻辑处理。如果一个请求消息它的 channelReadComplete 方法被调用多次，则业务逻辑就会出现异常。

通过对客户端请求消息和 Netty 框架源码分析，找到了问题根因：TCP 底层并不了解上层业务数据的具体含义，它会根据 TCP 缓冲区的实际情况进行包的拆分，所以在业务上认为一个完整的 HTTP 报文可能会被 TCP 拆分成多个包进行发送，也有可能把多个小的包封装成一个大的数据包发送。导致数据报拆分和重组的原因如下：

应用程序 write 写入的字节大小大于套接口发送缓冲区大小。
进行 MSS 大小的 TCP 分段。
以太网帧的 payload 大于 MTU 进行 IP 分片。
开启了 TCP Nagle’s algorithm。

由于底层的 TCP 无法理解上层的业务数据，所以在底层是无法保证数据包不被拆分和重组的，这个问题只能通过上层的应用协议栈设计来解决，根据业界的主流协议的解决方案，可以归纳如下：

消息定长，例如每个报文的大小为固定长度 200 字节，如果不够，空位补空格。
在包尾增加回车换行符（或者其它分隔符）进行分割，例如 FTP 协议。
将消息分为消息头和消息体，消息头中包含表示消息总长度（或者消息体长度）的字段，通常设计思路为消息头的第一个字段使用 int32 来表示消息的总长度。

对于 HTTP 请求消息，当业务并发量比较大时，无法保证一个完整的 HTTP 消息会被一次全部读取到服务端。当采用 chunked 方式进行编码时，HTTP 报文也是分段发送的，此时服务端读取到的也不是完整的 HTTP 报文。为了解决这个问题，Netty 提供了 HttpObjectAggregator，保证后端业务 ChannelHandler 接收到的是一个完整的 HTTP 报文，相关示例代码如下所示：

*//** 代码省略...*

 *ChannelPipeline p = ...;*

 *p.addLast("decoder", new HttpRequestDecoder());*

 *p.addLast("encoder", new HttpResponseEncoder());*

 *p.addLast("aggregator", new HttpObjectAggregator(10240));*

 *p.addLast("service", new ServiceChannelHandler());*

 *//** 代码省略...*

通过 HttpObjectAggregator 可以保证当 Netty 读取到完整的 HTTP 请求报文之后才会调用一次业务 ChannelHandler 的 channelRead 方法，无论这条报文底层经过了几次 SocketChannel 的 read 调用。但是对于 channelReadComplete 方法，它并不是业务语义上的读取消息完成之后触发，而是每次从 SocketChannel 成功读取到消息之后，系统就会触发对 channelReadComplete 方法的调用，也就是说如果一个 HTTP 消息被 TCP 协议栈发送了 N 次，则服务端的 channelReadComplete 方法就会被调用 N 次。

在灰度测试环境中，由于客户端并没有采用 chunked 的编码方式，并发压力也不是很高，所以一直没有发现该问题，到了生产环境有些客户端采用了 chunked 方式发送 HTTP 请求消息，客户端并发量也比较高，所以触发了服务端 BUG。

ChannelHandler 使用的一些误区

ChannelHandler 由 ChannelPipeline 触发，业务经常使用的方法包括 channelRead 方法、channelReadComplete 方法和 exceptionCaught 方法等，它的使用比较简单，但是里面还是有一些容易出错的地方，使用不当就会导致诸如上述案例中的问题。

channelReadComplete 方法调用

对于 channelReadComplete 方法的调用，很容易误认为前面已经增加了对应协议的编解码器，所以只有消息解码成功之后才会调用 channelReadComplete 方法。实际上它的调用与用户是否添加协议解码器无关，只要对应的 SocketChannel 成功读取到了 ByteBuf，它就会被触发，相关代码如下所示（NioByteUnsafe 类）：

*public final void read() {*

           *//** 代码省略...*

            *try {*

                *do {*

                    *byteBuf = allocHandle.allocate(allocator);*

                   *allocHandle.lastBytesRead(doReadBytes(byteBuf));*

                    *if (allocHandle.lastBytesRead() <= 0) {*

                        *byteBuf.release();*

                        *byteBuf = null;*

                        *close = allocHandle.lastBytesRead() < 0;*

                        *if (close) {*

                            *readPending = false;*

                        *}*

                        *break;*

                    *}*

                    *allocHandle.incMessagesRead(1);*

                    *readPending = false;*

                    *pipeline.fireChannelRead(byteBuf);*

                    *byteBuf = null;*

                *} while (allocHandle.continueReading());*

                *allocHandle.readComplete();*

                *pipeline.fireChannelReadComplete();*

         *//** 代码省略...*

*}*

对于大部分的协议解码器，例如 Netty 内置的 ByteToMessageDecoder，它会调用具体的协议解码器对 ByteBuf 做解码，只有解码成功之后，才会调用后续 ChannelHandler 的 channelRead 方法，代码如下所示（ByteToMessageDecoder 类）：

*static void fireChannelRead(ChannelHandlerContext ctx, CodecOutputList msgs, int numElements) {*

        *for (int i = 0; i < numElements; i ++) {*

            *ctx.fireChannelRead(msgs.getUnsafe(i));*

        *}*

*}*

但是对于 channelReadComplete 方法则是透传调用，即无论是否有完整的消息被解码成功，只要读取到消息，都会触发后续 ChannelHandler 的 channelReadComplete 方法调用，代码如下所示（ByteToMessageDecoder 类）：

*public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {*

        *numReads = 0;*

        *discardSomeReadBytes();*

        *if (decodeWasNull) {*

            *decodeWasNull = false;*

            *if (!ctx.channel().config().isAutoRead()) {*

                *ctx.read();*

            *}*

        *}*

        *ctx.fireChannelReadComplete();*

*}*

ChannelHandler 职责链调用

ChannelPipeline 以链表的方式管理某个 Channel 对应的所有 ChannelHandler，需要说明的是下一个 ChannelHandler 的触发需要在当前 ChannelHandler 中显式调用，而不是自动触发式调用，相关代码示例如下（SslHandler 类）：

*public void channelActive(final ChannelHandlerContext ctx) throws Exception {*

        *if (!startTls) {*

            *startHandshakeProcessing();*

        *}*

        *ctx.fireChannelActive();*

*}*

如果遗忘了调用 ctx.fireChannelActive 方法，则 SslHandler 后续的 ChannelHandler 的 channelActive 方法将不会被执行，职责链执行到 SslHandler 就会中断。

Netty 内置的 TailContext 有时候会执行一些系统性的清理操作，例如当 channelRead 方法执行完成，将请求消息（例如 ByteBuf）释放掉，防止因为业务遗漏释放而导致内存泄漏（内存池模式下会导致内存泄漏），相关代码如下所示（TailContext 类）：

*protected void onUnhandledInboundMessage(Object msg) {*

        *try {*

            *logger.debug(*

                    *"Discarded inbound message {} that reached at the tail of the pipeline. " +*

                            *"Please check your pipeline configuration.", msg);*

        *} \**finally {***

            **ReferenceCountUtil.release(msg);**

        **}**

*}*

当执行完业务最后一个 ChannelHandler 时，需要判断是否需要调用系统的 TailContext，如果需要，则通过 ctx.firexxx 方法调用。

总结

通常情况下，在功能测试或者并发压力不大时，HTTP 请求消息可以一次性接收完成，此时 ChannelHandler 的 channelReadComplete 方法会被调用一次，但是当一个整包消息经过多次读取才能完成解码时，channelReadComplete 方法就会被触发调用多次。如果业务的功能正确性依赖 channelReadComplete 方法的调用次数，当客户端并发压力大或者采用 chunked 编码时，功能就会出错。因此，需要熟悉和掌握 Netty 的事件触发机制以及 ChannelHandler 的调用策略，这样才能防止在生成环境踩坑。
