卡尔曼滤波器算法浅析及matlab实战

作者：Liu_LongPo

出处：Liu_LongPo的博客

卡尔曼滤波器是一种利用线性系统状态方程，通过系统输入输出观测数据，对系统状态进行最优估计的算法。而且由于观测包含系统的噪声和干扰的影响，所以最优估计也可看做是滤波过程。

卡尔曼滤波器的核心内容就是5条公式，计算简单快速，适合用于少量数据的预测和估计。

下面我们用一个例子来说明一下卡尔曼算法的应用。

假设我们想在有一辆小车，在 t 时刻其速度为 Vt ，位置坐标为 Pt，ut 表示 t 时刻的加速度，那么我们可以用Xt表示 t 时刻的状态，如下：

则我们可以得到，由t-1 时刻到 t 时刻，位置以及速度的转换如下：

用向量表示上述转换过程，如下：

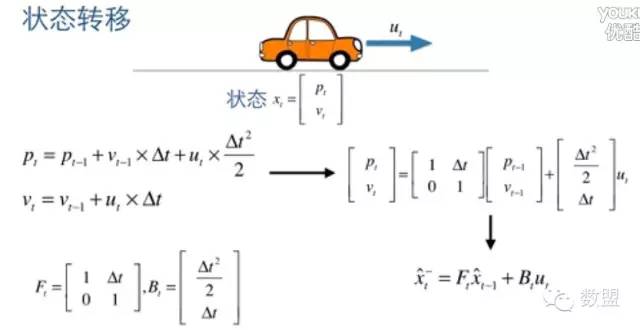

如下图：

那么我们可以得到如下的状态转移公式：

(1)

其中矩阵 F 为状态转移矩阵，表示如何从上一状态来推测当前时刻的状态，B 为控制矩阵，表示控制量u如何作用于当前矩阵，上面的公式 x 有顶帽子，表示只是估计值，并不是最优的。

有了状态转移公式就可以用来推测当前的状态，但是所有的推测都是包含噪声的，噪声越大，不确定越大，协方差矩阵用来表示这次推测带来的不确定性

协方差矩阵

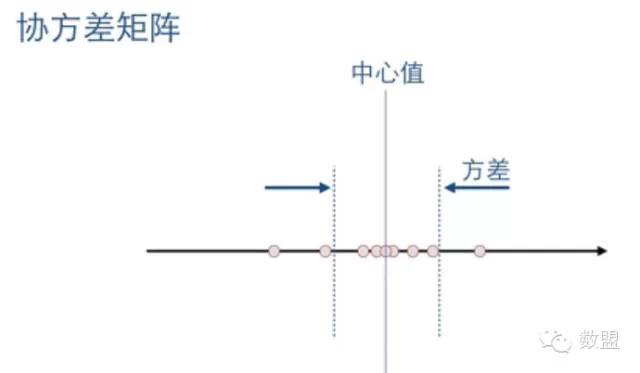

假设我们有一个一维的数据，这个数据每次测量都不同，我们假设服从高斯分布，那么我们可以用均值和方差来表示该数据集，我们将该一维数据集投影到坐标轴上，如下图：

可以看到，服从高斯分布的一维数据大部分分布在均值附近。

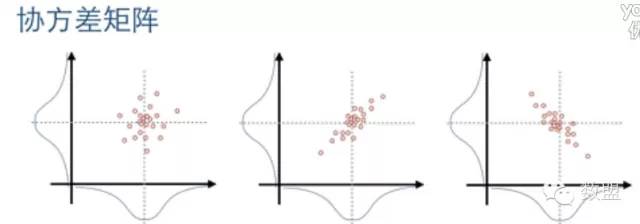

现在我们来看看服从高斯分布的二维数据投影到坐标轴的情况，如下图：

二维数据比一维数据稍微复杂一点，投影后有3种情况，分别是：

左图：两个维的数据互不相关；

中图：两个维的数据正相关，也就是 y 随着 x 的增大而增大（假设两个维分别为 x 和 y）

右图：两个维的数据负相关，也就是 y 随着 x 的增大而减小。

那怎么来表示两个维的数据的相关性呢？答案就是协方差矩阵。

状态协方差矩阵传递

在公式（1）之中，我们已经得到了状态的转移公式，但是由上面可知，二维数据的协方差矩阵对于描述数据的特征是很重要的，那么我们应该如何更新或者说传递我们的二维数据的协方差矩阵呢？假如我们用 P 来表示状态协方差，即

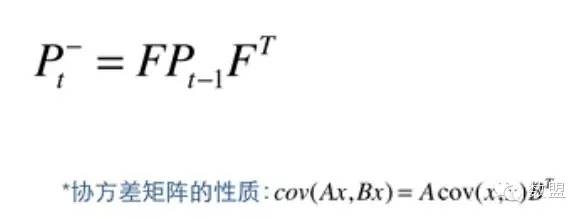

那么加入状态转换矩阵 F ，得到

(2)

也即：

因此我们便得到了协方差的转换公式。

现在我们得到了两个公式，运用这两个公式能够对现在状态进行预测。按照我们的正常思路来理解，预测结果不一定会对嘛，肯定有误差。而且在我们大多数回归算法或者是拟合算法中，一般思路都是先预测，然后看看这个预测结果跟实际结果的误差有多大，再根据这个误差来调整预测函数的参数，不断迭代调整参数直到预测误差小于一定的阈值。

卡尔曼算法的迭代思想也类似，不过这里根据误差调整的是状态 X 。

在这里，我们的实际数据就是 Z， 如下图：

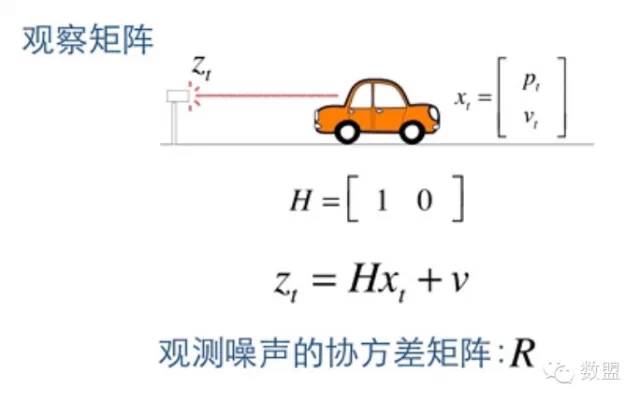

其中，矩阵 H 为测量系统的参数，即观察矩阵，v 为观测噪声， 其协方差矩阵为R

那么我们的状态更新公式如下：

其中K 为卡尔曼系数， Z-Hx 则为残差，也就是我们说的，预测值与实际值的误差。

K的作用：

1.K 权衡预测协方差P和观察协方差矩阵R那个更加重要，相信预测，残差的权重小，相信观察，残差权重大，由 K 的表达是可以退出这个结论
2,将残差的表现形式从观察域转换到状态域（残差与一个标量，通过K 转换为向量），由 状态 X 的更新公式可得到该结论。

至此，我们已经得到了 t 状态下的最优估计值 Xt。但为了能让我们的迭代算法持续下去，我们还必须更新状态协方差的值。

状态协方差的更新

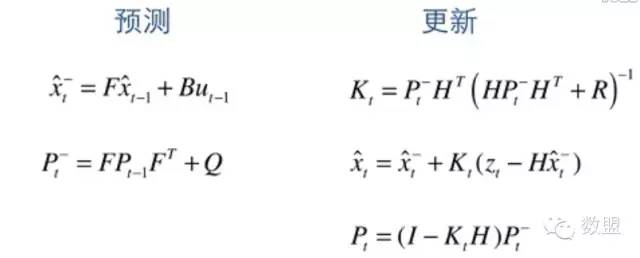

以上就是卡尔曼滤波算法的思想，只有简单的 5 条公式，总结如下：

Matlab 实现

function kalmanFiltering%%clc close all%%%%   Description : kalmanFiltering%   Author : Liulongpo%   Time：2015-4-29 16:42:34%%%Z=(1:2:200); %观测值  汽车的位置  也就是我们要修改的量noise=randn(1,100); %方差为1的高斯噪声Z=Z+noise;X=[0 ; 0 ]; %初始状态P=[1 0;0 1]; %状态协方差矩阵F=[1 1;0 1]; %状态转移矩阵Q=[0.0001,0;0 , 0.0001]; %状态转移协方差矩阵H=[1,0]; %观测矩阵R=1; %观测噪声方差figure;hold on;for i = 1:100%基于上一状态预测当前状态  X_ = F*X;% 更新协方差  Q系统过程的协方差  这两个公式是对系统的预测P_ = F*P*F'+Q;% 计算卡尔曼增益K = P_*H'/(H*P_*H'+R);% 得到当前状态的最优化估算值  增益乘以残差X = X_+K*(Z(i)-H*X_);%更新K状态的协方差P = (eye(2)-K*H)*P_; scatter(X(1), X(2),4); %画点，横轴表示位置，纵轴表示速度endend

效果如下

其中 x 轴为位置，y轴为速度。

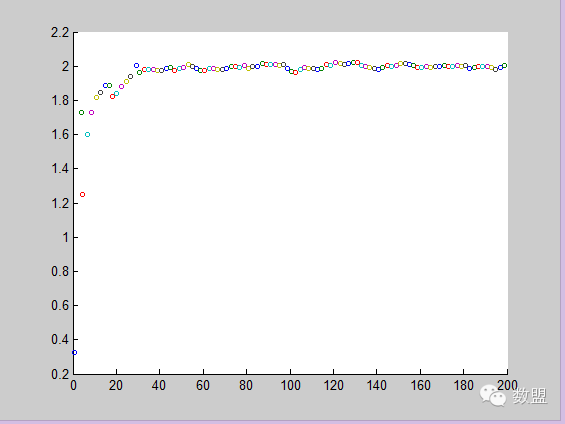

在代码中，我们设定x的变化是 1:2:200，则速度就是2，可以由上图看到，值经过几次迭代，速度就基本上在 2 附近摆动，摆动的原因是我们加入了噪声。

接下来来看一个实际例子。

我们的数据为 data = [149.360 , 150.06, 151.44, 152.81,154.19 ,157.72];

这是运用光流法从视频中获取角点的实际x轴坐标，总共有6个数据，也就是代表了一个点的连续6帧的x轴坐标。接下来这个例子，我们将实现用5帧的数据进行训练，然后预测出第6帧的x轴坐标。

在上一个matlab例子中，我们的训练数据比较多，因此我们的初始状态设置为[0,0]，也就是位置为0，速度为0，在训练数据比较多的情况下，初始化数据为0并没有关系，因为我们在上面的效果图中可以看到，算法的经过短暂的迭代就能够发挥作用。

但在这里，我们的训练数据只有5帧，所以为了加快训练，我们将位置状态初始化为第一帧的位置，速度初始化为第二帧与第一帧之差。

代码如下：

KF.m

function [predData,dataX] = KF(dataZ)%%%%   Description : kalmanFiltering%   Author : Liulongpo%   Time：2015-4-29 16:42:34%%%Z = dataZ'; len = length(Z);%Z=(1:2:200); %观测值  汽车的位置  也就是我们要修改的量noise=randn(1,len); %方差为1的高斯噪声dataX = zeros(2,len); Z=Z+noise; X=[Z(1) ; Z(2)-Z(1) ]; %初始状态  分别为 位置 和速度P=[1 0;0 1]; %状态协方差矩阵F=[1 1;0 1]; %状态转移矩阵Q=[0.0001,0;0 , 0.0001]; %状态转移协方差矩阵H=[1,0]; %观测矩阵R=1; %观测噪声方差%figure;%hold on;for i = 1:len%基于上一状态预测当前状态  % 2x1  2x1X_ = F*X;% 更新协方差  Q系统过程的协方差  这两个公式是对系统的预测%   2x1  2x1  1x2  2x2P_ = F*P*F'+Q;% 计算卡尔曼增益K = P_*H'/(H*P_*H'+R);% 得到当前状态的最优化估算值  增益乘以残差X = X_+K*(Z(i)-H*X_);%更新K状态的协方差P = (eye(2)-K*H)*P_;dataX(:,i) = [X(1);X(2)];%scatter(X(1), X(2),4); %画点，横轴表示位置，纵轴表示速度endpredData = F*X;end

testKF.m

function testKF%% clc close all%%%data = load('D:\\a.txt');%data = [149.360 , 150.06, 151.44, 152.81,154.19,157.72,157.47,159.33,153.66];data = [149.360 , 150.06, 151.44, 152.81,154.19 ,157.72];[predData , DataX] = KF(data'); error = DataX(1,:) - data;i = 1:length(data); figure subplot 311scatter(i,data,3),title('原始数据') subplot 312scatter(i,DataX(1,:),3),title('预测数据') subplot 313scatter(i,error,3),title('预测误差') predData(1)%{scatter(i,error,3); figure scatter(i,data,3) figure scatter(i,predData(1,:),3)%}end

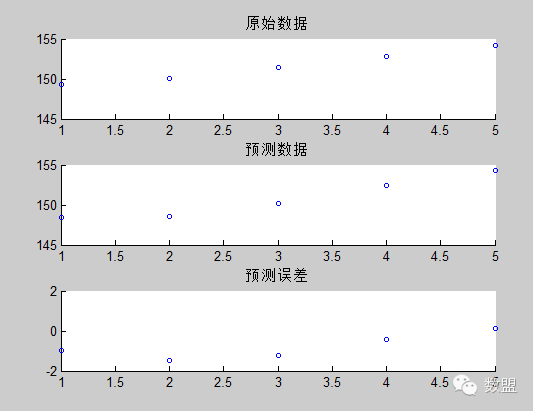

效果如下：

预测结果为： 155.7493 ，跟实际结果 157.72 仅有1.9 的误差，可以看到，卡尔曼滤波器算法对于少量数据的预测效果还是挺不错的。当然，预测位置的同时，我们也得到了预测速度。
