回炉重造：计算图——深入理解深度学习框架细节

2020 年 8 月 6 日 极市平台

点击蓝字

关注我们

作者｜郑泽康@知乎

前言

相信各位做算法的同学都很熟悉框架的使用，但未必很清楚了解我们跑模型的时候，框架内部在做什么，比如怎么自动求导，反向传播。这一系列细节虽然用户不需要关注，但如果能深入理解，那会对整个框架底层更加熟悉。

从一道算法题开始

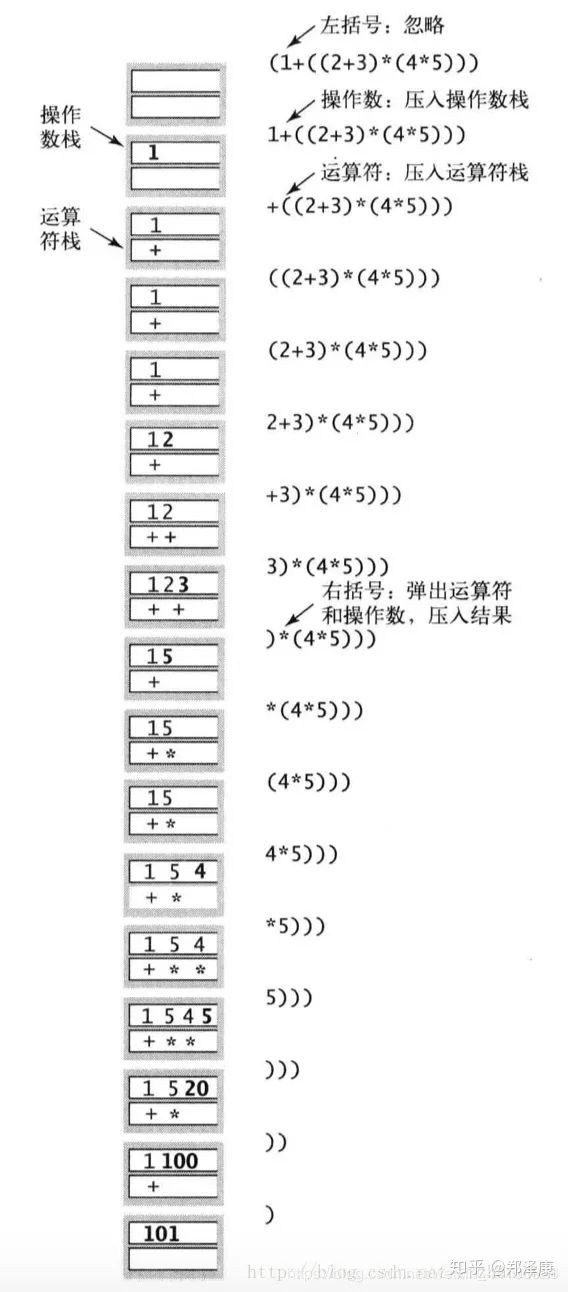

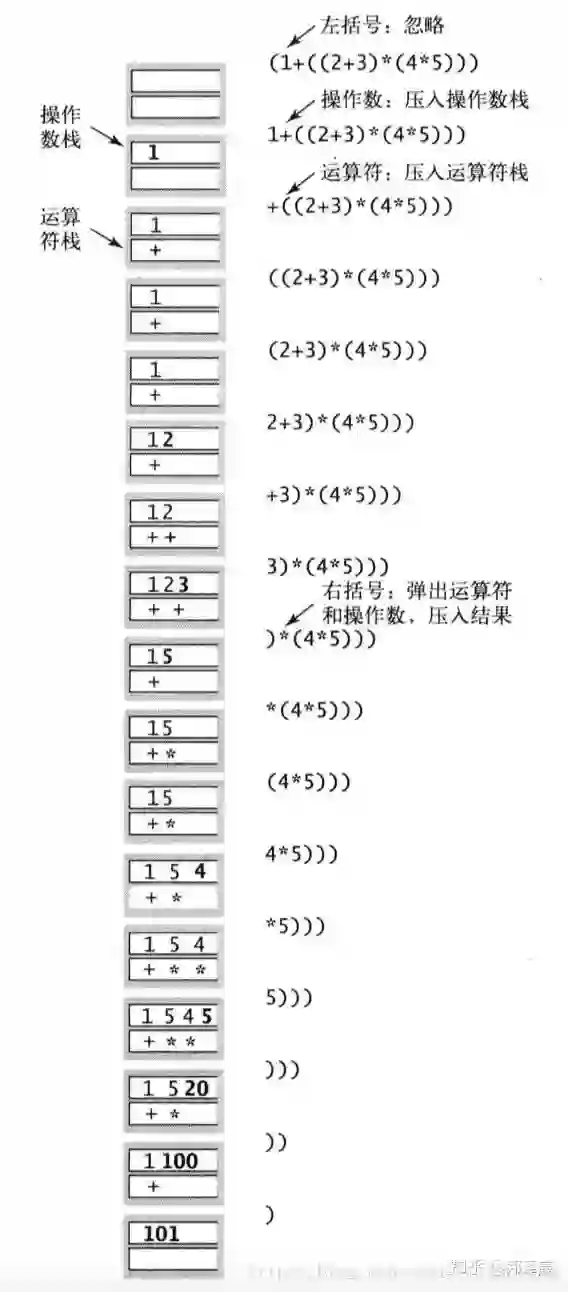

有算法基础的同学，应该都知道迪杰斯特拉的双栈算术表达式求和这个经典算法。他的原理是利用两个栈分别存放运算数，操作。根据不同的情况弹出栈里的元素，并进行运算，我们可以具体看下图

这里讨论的是最简单的情况，我们根据操作符的优先级，以及括号的种类(左括号和右括号)，分别进行运算，然后得到最终结果。

神经网络里怎么做？

在神经网络里，我们把数据和权重都以矩阵运算的形式来计算得到最终的结果。举个常见的例子，在全连接层中，我们都是使用矩阵乘法matmul来进行运算，形式如下

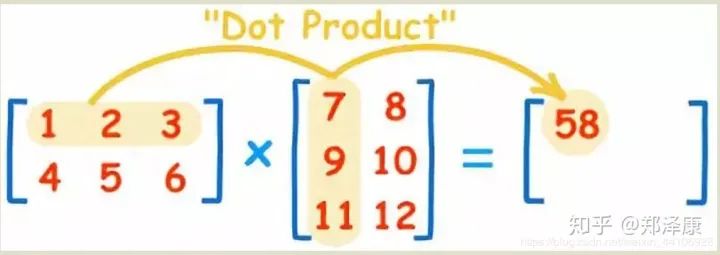

如图，一个(2x3)的矩阵W和一个(3x2)的矩阵X运算出来的结果Y1是(2x2) 那么Y可以被表示为

那后续还有一系列相关操作，比如我们可以假设

这一系列运算，都是我们拿输入X一层，一层的前向计算，因此这一个过程被称为前向传播

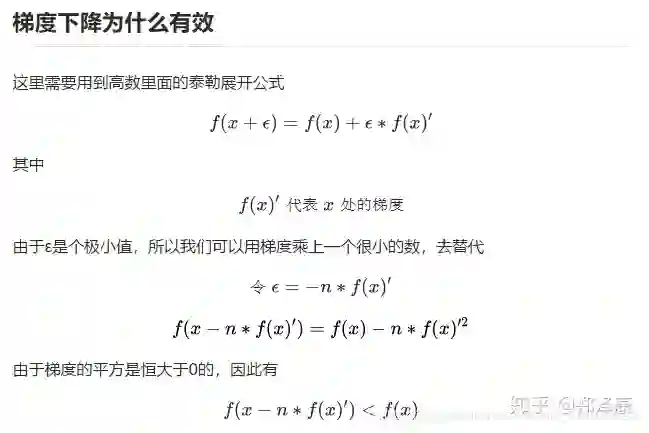

神经网络为了学习调节参数，那就需要优化，我们通过一个损失函数来衡量模型性能，然后使用梯度下降法对模型进行优化原理如下（完整的可以参考我写的一篇深度学习里的优化）

可以看到最后我们能让loss值变小，这也能代表模型性能得到了优化。那既然涉及到了梯度，就需要对里面的元素进行求导了。那么应该对谁求呢，也就是神经网络里的权重W1, W2, W3

可以观察到，要想求各个权重，就需要从最后一层往前逐层推进。求导得到各个权重对应的梯度，这叫后向传播。那既然算术表达式可以用双栈来轻松的表达

对于神经网络里的运算，需要前向传播和后向传播，有没有什么好的数据结构对其进行抽象呢？有的，那就是我们需要说的计算图

计算图

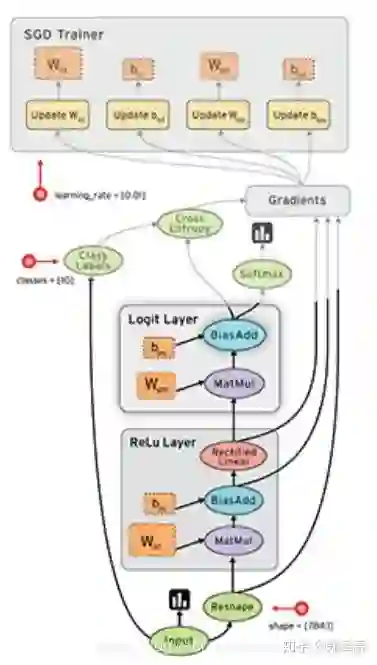

我们借用图的结构就能很好的表示整个前向和后向的过程。形式如下

我们再来看一个更具体的例子

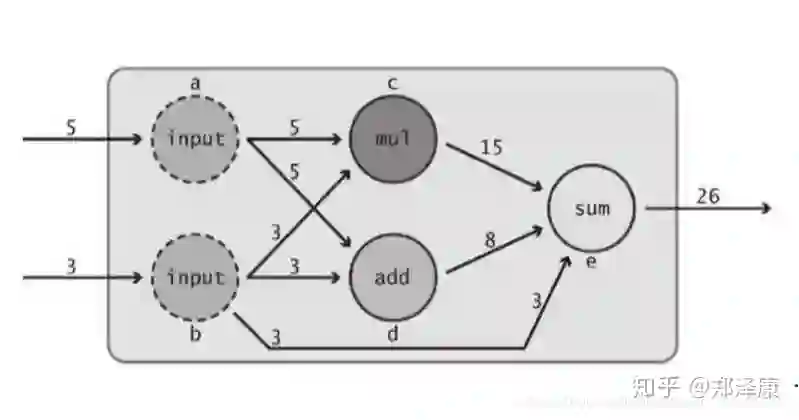

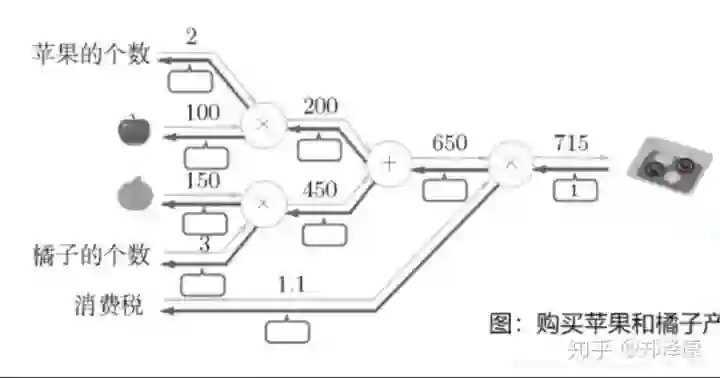

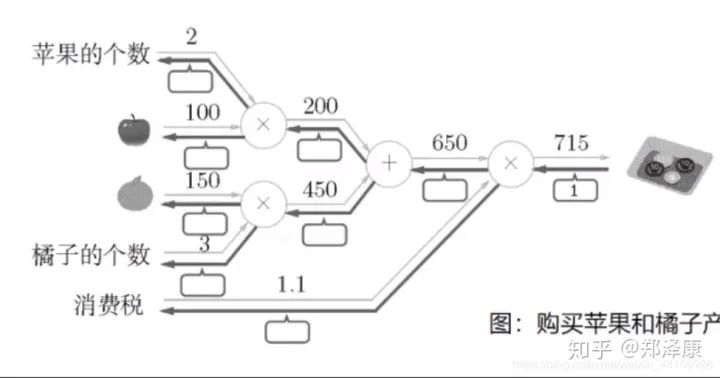

（这幅图摘自Paddle教程。

比如最后一项计算是

则在反向传播中 650这一项对应的梯度为1.1 1.1这一项对应的梯度为650 以此类推。

常见的反向传播

卷积层的反向传播

这里参考的是知乎一篇 Conv卷积层反向求导 我们写一个简单的1通道，3x3大小的卷积

import torchimport torch.nn as nn
conv = nn.Conv2d(in_channels=1, out_channels=1, kernel_size=3, padding=0, bias=False, stride=1)inputv = torch.range(1, 16).view(1, 1, 4, 4)
print(inputv)out = conv(inputv)print(out)out = out.mean()out.backward()print(conv.weight.grad)

最后得到conv的梯度为

tensor([[[[ 3.5000,  4.5000,  5.5000],          [ 7.5000,  8.5000,  9.5000],          [11.5000, 12.5000, 13.5000]]]])

我们3x3 的卷积核形式如下

我们的数据为4x4矩阵

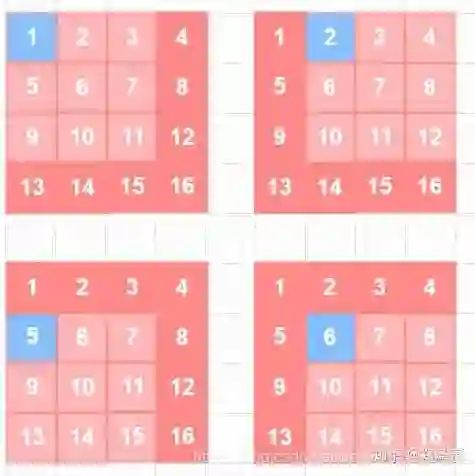

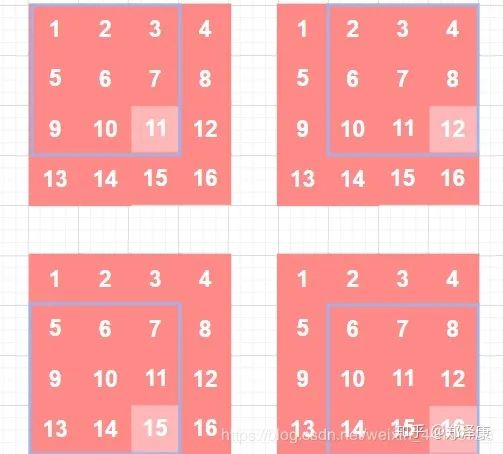

这里我们只关注卷积核左上角元素W1的求导过程在stride=1，pad=0情况下，他的移动过程是这样的

白色是卷积核每次移动覆盖的区域，而蓝色区块，则是与权重W1经过计算的位置

可以看到W1分别和1, 2, 5, 6这四个数字进行计算我们最后标准化一下

这就是权重W1对应的梯度，以此类推，我们可以得到9个梯度，分别对应着3x3卷积核每个权重的梯度

卷积层求导的延申

其实卷积操作是可以被优化成一个矩阵运算的形式，该方法名为img2col 这里简单介绍下

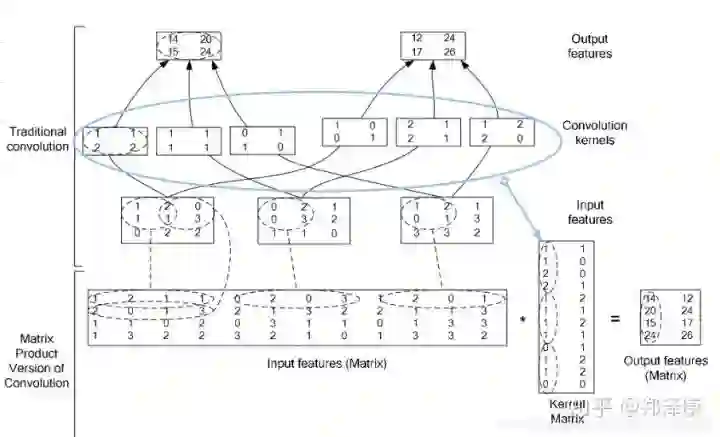

蓝色部分是我们的卷积核，我们可以摊平成1维向量，这里我们有两个卷积核，就将2个1维向量进行组合，得到一个核矩阵 同理，我们把输入特征也摊平，得到输入特征矩阵

这样我们就可以将卷积操作，转变成两个矩阵相乘，最终得到输出矩阵。而不需要用for循环嵌套，极大提升了运算效率。

池化层的反向传播

池化层本身并不存在参数，但是不存在参数并不意味着不参加反向传播过程。如果池化层不参加反向传播过程，那么前面层的传播也就中断了。因此池化层需要将梯度传递到前面一层，而自身是不需要计算梯度优化参数。

import torchimport numpy as np
inputv = np.array(    [        [1, 2, 3, 4],        [5, 6, 7, 8],        [9, 10, 11, 12],        [13, 14, 15, 16],    ])inputv = inputv.astype(np.float)inputv = torch.tensor(inputv,requires_grad=True).float()inputv = inputv.unsqueeze(0)
inputv.retain_grad()print(inputv)pool = torch.nn.functional.max_pool2d(inputv, kernel_size=(3, 3), stride=1)print(pool)pool = torch.mean(pool)print(pool)pool.backward()print(inputv.grad)

注意这里我们打印的是input的梯度，因为池化层自身不具备梯度

tensor([[[0.0000, 0.0000, 0.0000, 0.0000],         [0.0000, 0.0000, 0.0000, 0.0000],         [0.0000, 0.0000, 0.2500, 0.2500],         [0.0000, 0.0000, 0.2500, 0.2500]]])

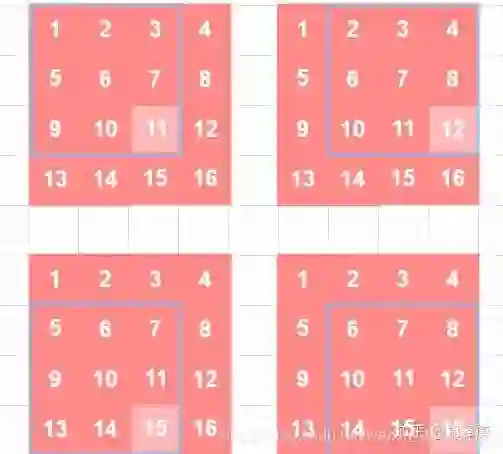

其中最大池化层是这样做的

可以看到我们有4个元素进行了最大池化，但为了保证传播过程中，梯度总和不变，所以我们要归一化

也就是

因此最大元素那四个位置对应的梯度是0.25 在平均池化过程中，操作有些许不一样，具体可以参考 Pool反向传播求导细节

静态图与动态图的区别

静态图

在tf1时代，其运行机制是静态图，也就是符号式编程，tensorflow也是按照上面计算图的思想，把整个运算逻辑抽象成一张数据流图

tensorflow提出了一个概念，叫PlaceHolder，即数据占位符。PlaceHolder只是有shape，dtype等基础信息，没有实际的数据。在网络定义好后，需要对其进行编译。于是网络就根据每一步骤的placeholder信息进行编译构图，构图过程中检查是否有维度不匹配等错误。待构图好后，再喂入数据给流图。静态图只构图一次，运行效率也会相对较高点。当然现在的各大框架也在努力优化动态图，缩小两者之间效率差距。

动态图

动态图也称为命令式编程，就像我们写代码一样，写到哪儿就执行到哪儿。Pytorch便属于这种，它与用户更加友好，可以随时在中间打印张量信息，方便我们进行debug。

每一次读取数据进行计算，它都会重新进行一次构图，并按照流程执行下去。其特性更加适合研究者以及入门小白

两者区别

静态图 只构图一次
动态图每次运行都 重新构图
静态图能在编译中做更好的优化，但动态图的优化也在不断提升中

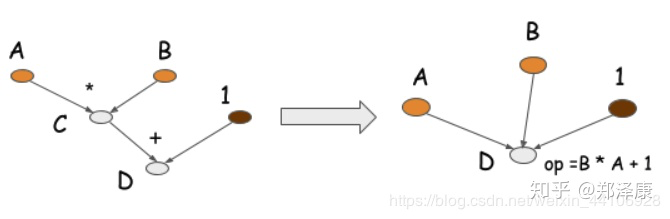

比如按动态图我们先乘后加，形式如左图。在静态图里我们可以优化到同一层级，乘法和加法同时做到

总结

这篇文章讲解了计算图的提出，框架内部常见算子的反向传播方法，以及动静态图的主要区别。限于篇幅，没有讲的特别深入，但读完也基本可以对框架原理有了基本的了解~
