材料之美不仅体现在宏观，也表现在其微观组织。为了让更多材料人欣赏到美轮美奂的材料组织，培养探索微观世界的兴趣，提高仪器使用水平与艺术鉴赏能力，材料科学与工程微信公众号继成功举办三届金相大赛后，特此举办第四届材料微结构大赛。欢迎投稿、合作等，点击此处查看详情。(第四届材料微结构大赛正式开始！更有专家点评、好礼相送！)。

我们继续赏析往届的部分作品吧：

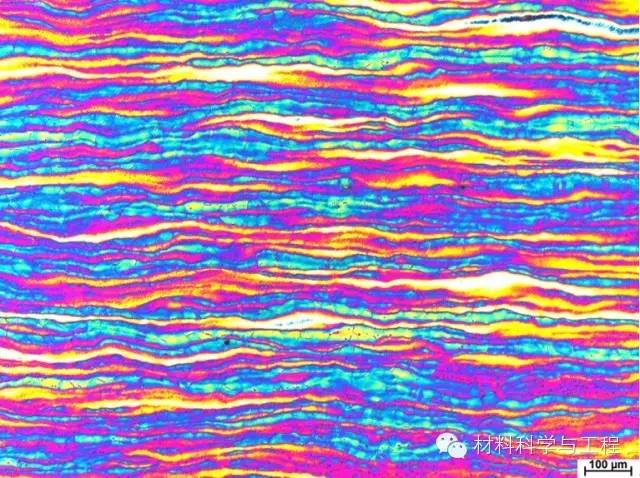

【61王元瑞】材料：321 不锈钢。仪器：ZEISSObserver.Z1m（明场）。侵蚀方法：水+盐酸+偏重亚硫酸钾。组织说明：奥氏体；采用彩色金相法侵蚀+明场拍摄，使奥氏体晶粒和孪晶按其不同的晶体学位向染成不同颜色。

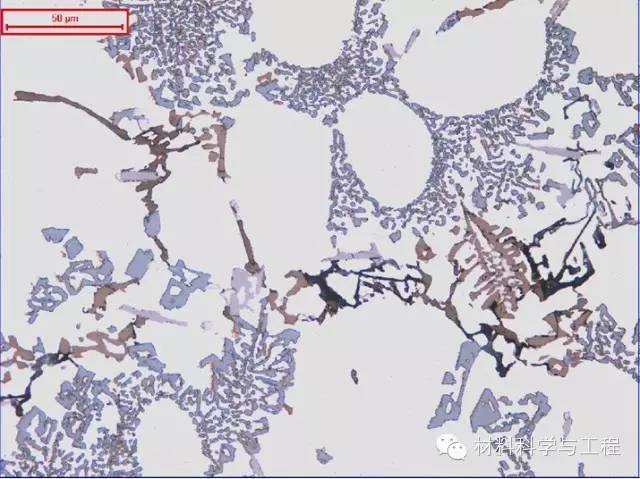

【62王元瑞】材料：ZL111 铝锭。拍摄仪器：Leica DM5000 光学显微镜（明场）。侵蚀方法：0.5%HF，混合酸，20%硫酸等试剂。组织说明：α(Al)+共晶Si+海蓝色Mg2Si 相+亮色Al2Cu 相+棕红色W(AlxCu4Mg4Si4)相+浅灰色Al8FeMg3Si6 相+咖啡色AlFeMnSi 相；选取不同的试剂来显示各个相的形貌。

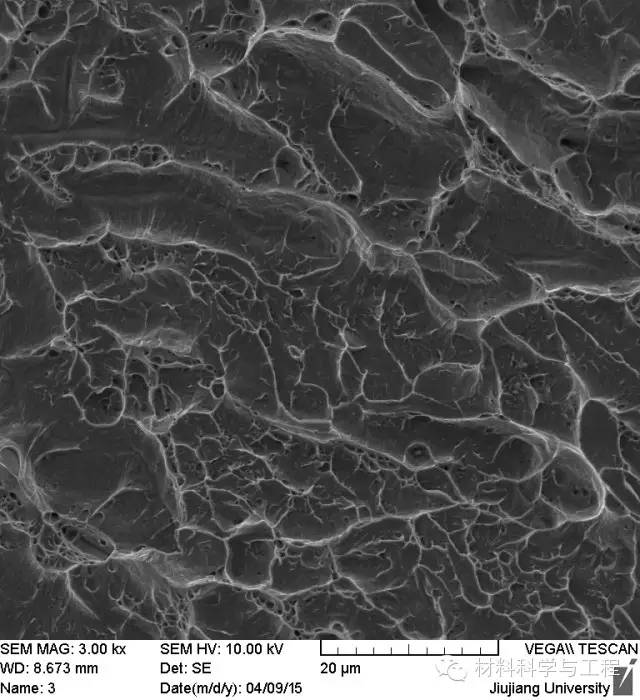

【63胡清华】材料：SEM图片由板厚为δ=6mm的06Cr19Ni10奥氏体不锈钢进行低温冲击试验制备。作品描述：SEM照片可看出试样断口主要呈韧窝状花样，并且是等轴韧窝，大小也分布的比较均匀，形状较为美观。

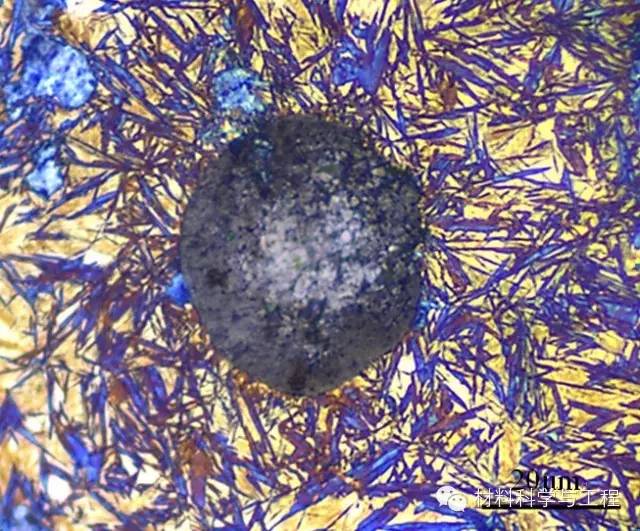

【64田真】材料：球墨铸铁。处理工艺：等温淬火。侵蚀方法：4％硝酸酒精溶液。拍摄条件：LeicaDM2700M金相显微镜正交偏光下拍摄。组织说明：球状石墨＋马氏体＋下贝氏体，其余为残余奥氏体。天际霞光入水中，水中天际一时红。直须日观三更后，首送金乌上碧空。——《晓日》唐·韩偓。

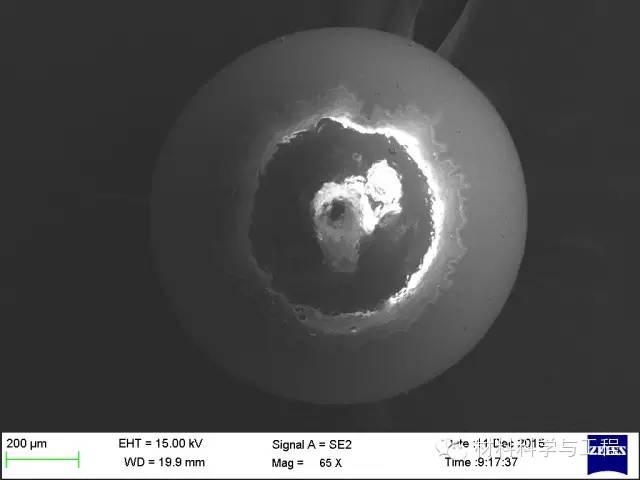

【65余成龙】荷电黑洞。对陶瓷密封小球蒸镀碳膜处理，并利用扫描电镜进行观察：由于电子束辐照导致荷电效应，在球面顶端出现类似黑洞的现象。

【66余成龙】6进口A2中的美丽“珍珠”。进口A2是美国高韧性耐磨工具钢，球化退火后经4%硝酸酒精溶液腐蚀，出现球状珠光体。

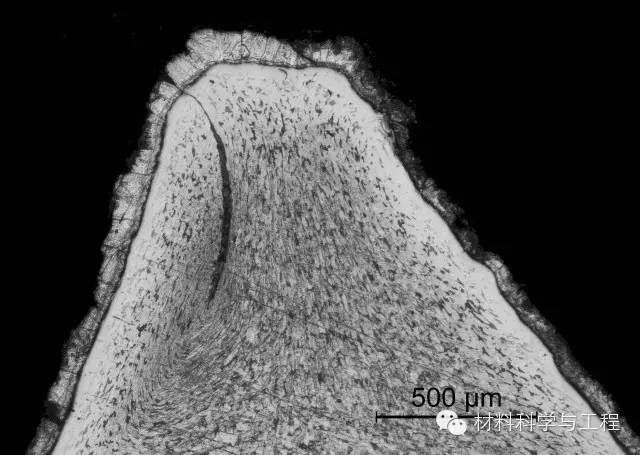

【67刘兴智】仪器：徕卡leica DMILM倒置金相显微镜。作品名称：表面防护后的折叠腐蚀。作品介绍：锌镍渗层表面防护的螺栓（材料Q235）中性盐雾试验时齿顶红锈。在红锈处解剖，螺栓在制作时有折叠，因毛细作用吸入盐水，基体中的折叠因腐蚀出现宽化，而与渗层相邻的折叠未受腐蚀，沿齿边缘分布的白色区域是制备渗层时的扩散层。

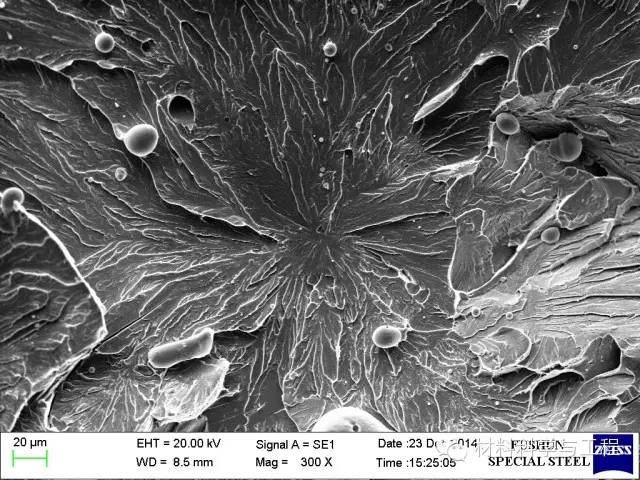

【68李如】材料介绍：钢材38CrMoAl的断口形貌。仪器：扫描电子显微镜。作品描述：38CrMoAl钢材的断口呈现出像荷叶状的形貌，上面好像点缀着点点水珠。

【69梁永新】材料：烧结钕铁硼。仪器：MDS光学显微镜。作品描述：钕铁硼的制造工艺从铸锭发展到铸片，这里展示相同配方铸锭和铸片的不同。铸锭中晶粒粗大，α-Fe分布明显，对后期制造不利。铸片中没有α-Fe出现，结晶细密。此作品可作为铸片生产推广使用的良证。

【70吴春晖】均质后6082铝棒微观组织形貌。金相显微镜。骨骼状AlFeSi相，晶内点状及针状Mg2Si弥散相，还有晶界上颗粒状Mg2Si颜色形状分明。

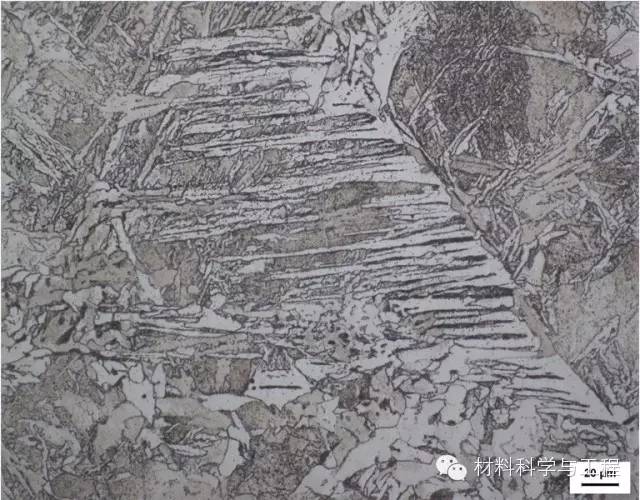

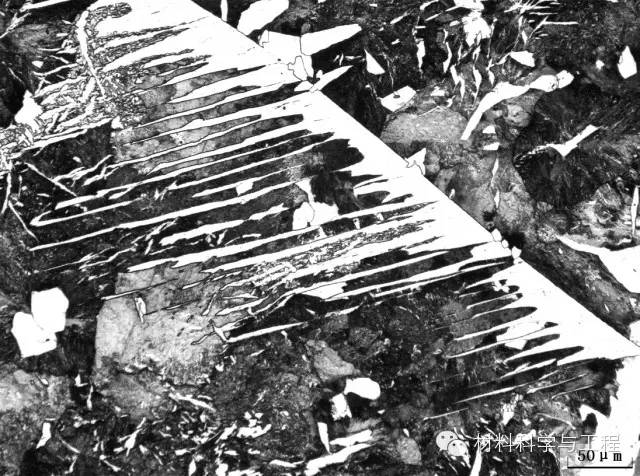

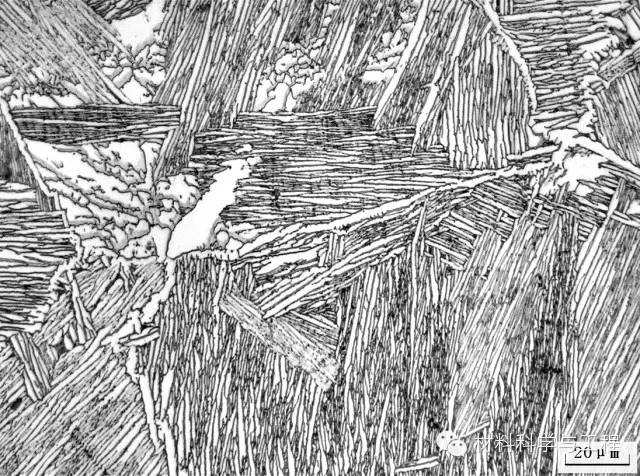

【71李金梅】低合金钢经4%硝酸酒精溶液侵蚀后，针状先共析铁素体沿原奥氏体晶界析出，向内部生长，平行排列。就像大海平面风浪乍起时景象。

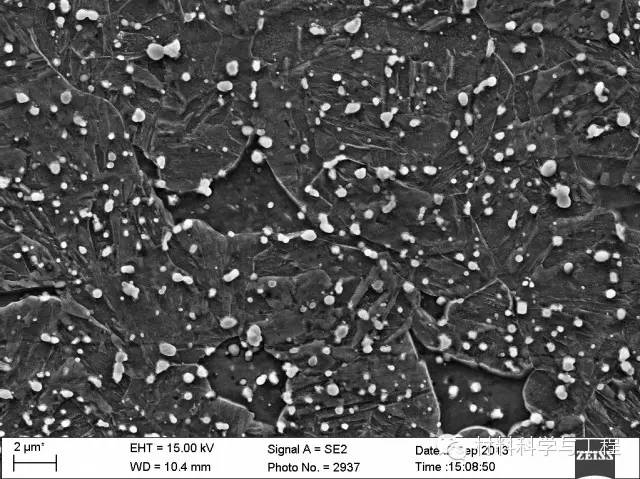

【72张宝燕】材料介绍：H13（4Cr5MoSiV1）模具钢。仪器：Zeiss Suppra55型场发射扫描电子显微镜。作品描述：H13钢球化退火保温一段时间直接淬火得到基体马氏体+球状碳化物。

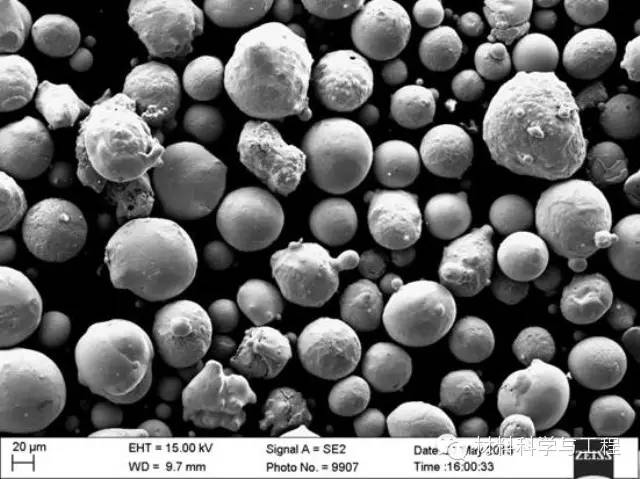

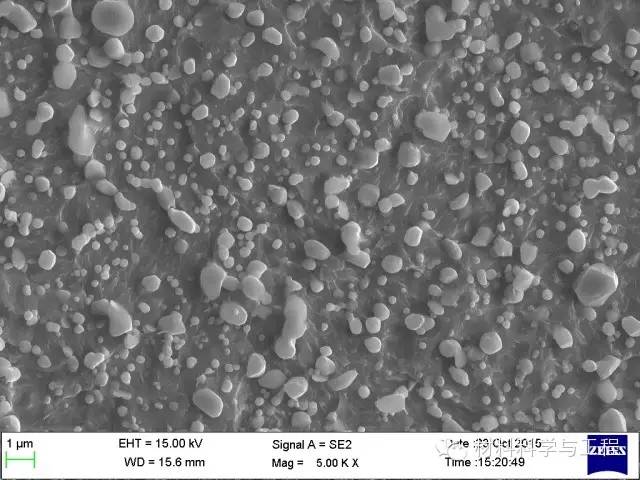

【73张宝燕】材料介绍：Cu粉。仪器：Zeiss Suppra55型场发射扫描电子显微镜。作品描述：球形Cu粉形貌—300目。

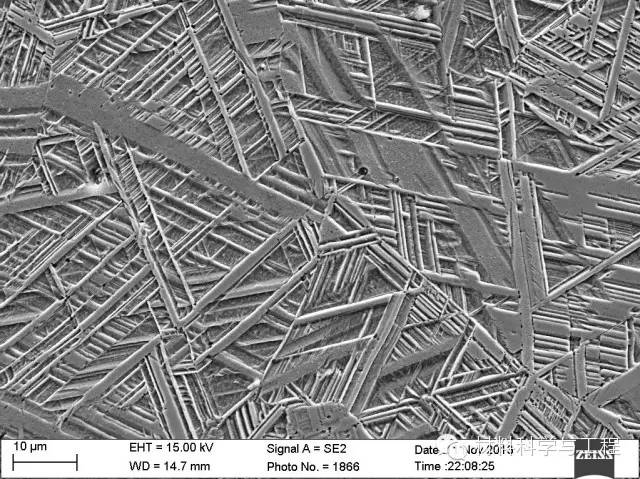

【74张宝燕】材料介绍：Fe-Mn合金。仪器：Zeiss Suppra55型场发射扫描电子显微镜。作品描述：Fe-Mn阻尼合金在一定的诱发变形下形成的马氏体。

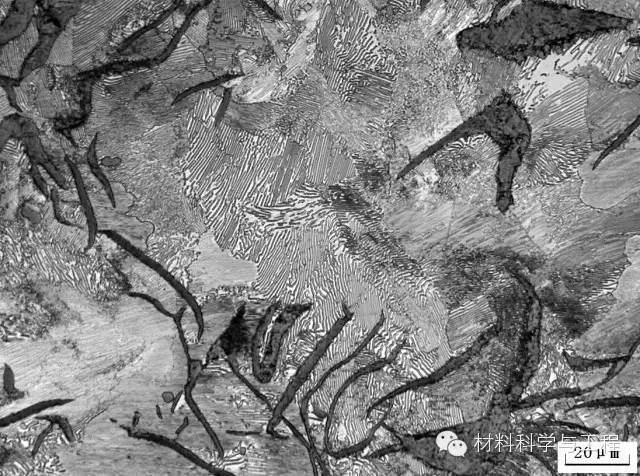

【75宋娟】灰口铸铁球座-徕卡MEF4M金相显微镜-片层石墨+珠光体组织。

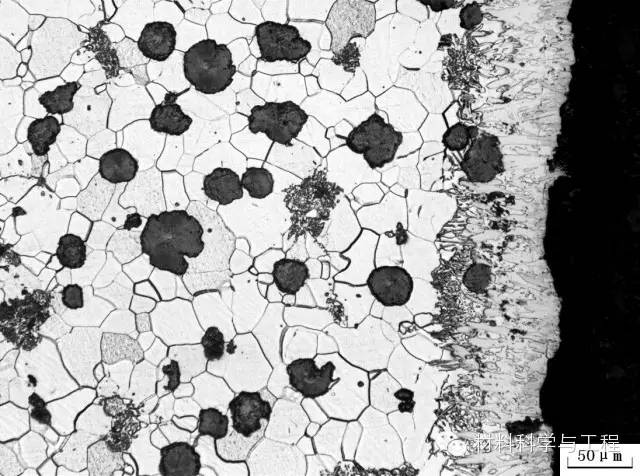

【76宋娟】石墨铸铁球座-徕卡MEF4M金相显微镜-表面渗硼层组织。

【77朱丽霞】G105钻杆接头表面堆焊耐磨带-徕卡MEF4M金相显微镜-固溶体和碳化物的共晶体。

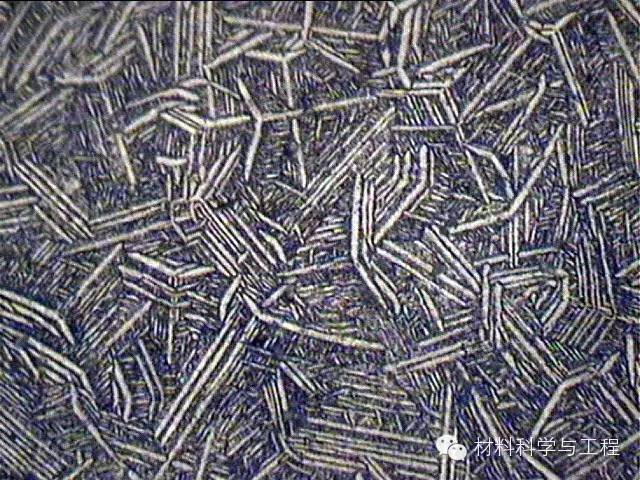

【78朱丽霞】钛棒-徕卡MEF4M金相显微镜-钛合金组织α+β。

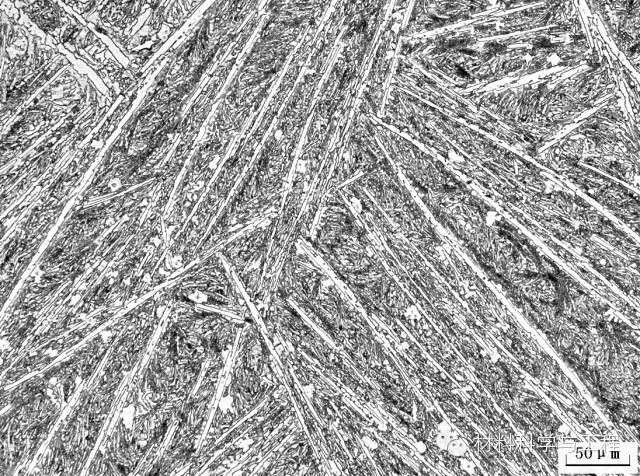

【79瞿婷婷】2Cr13燃气表阀门-徕卡MEF4M金相显微镜-珠光体+铁素体+魏氏组织。

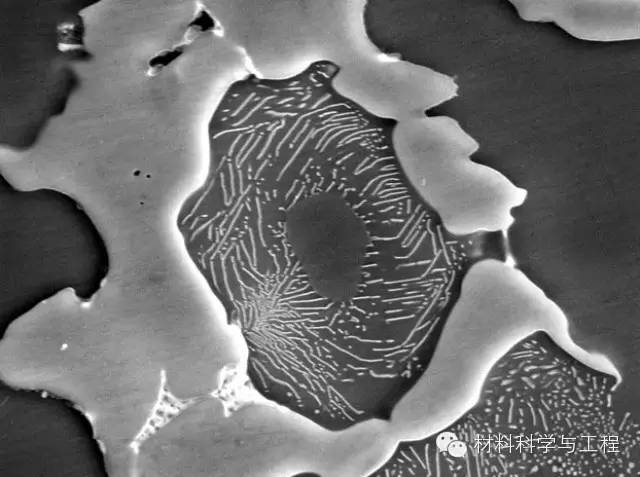

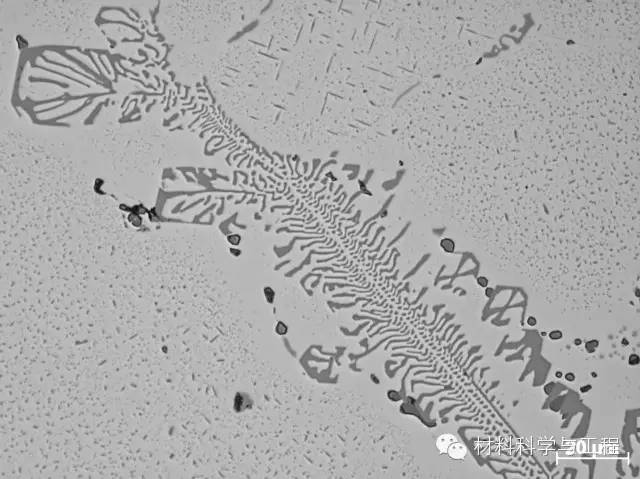

【80孙晶】Mg-8%Al-2%Ga镁合金铸态组织。仪器：JXJ-100型金相显微镜。作品描述：Mg-8%Al-2%Ga镁合金铸态组织 黑色为α-Mg（Al）基体，灰色大块状为β-Mg17Al12，灰色片状为凝固后由α-Mg（Al）析出的次生β-Mg17Al12。
