图解LZ77压缩算法

数据压缩是一个减小数据存储空间的过程，目前被应用在软件工程的各个地方，了解其一些原理，方便我们更好的甄选压缩方案。

压缩方案有很多种，常见的就是有损和无损压缩。霍夫曼编码和LZ77(Lempel-Ziv-1977)都是无损压缩，其中霍夫曼是采用最小冗余编码的算法进行压缩，而LZ77是采用字典的方式进行压缩。

关于霍夫曼编码的算法，网上有很多对其详细的讲解，我们本篇幅不在细说，主要图解一下LZ77压缩算法的方式，看看其有哪些优缺点。

本篇主要内容如下:

1. 信息熵

2. LZ77算法原理

3. 压缩过程

4. 解压过程

5. 优缺点

信息熵

数据为何是可以压缩的，因为数据都会表现出一定的特性，称为熵。

绝大多数的数据所表现出来的容量往往大于其熵所建议的最佳容量。比如所有的数据都会有一定的冗余性，我们可以把冗余的数据采用更少的位对频繁出现的字符进行标记，也可以基于数据的一些特性基于字典编码，代替重复多余的短语。

LZ77算法原理

LZ77压缩算法采用字典的方式进行压缩，是一个简单但十分高效的数据压缩算法。其方式就是把数据中一些可以组织成短语(最长字符)的字符加入字典，然后再有相同字符出现采用标记来代替字典中的短语，如此通过标记代替多数重复出现的方式以进行压缩。

要理解这种算法，我们先了解3个关键词:短语字典，滑动窗口和向前缓冲区。

关键词：

前向缓冲区

每次读取数据的时候，先把一部分数据预载入前向缓冲区。为移入滑动窗口做准备

滑动窗口

一旦数据通过缓冲区，那么它将移动到滑动窗口中，并变成字典的一部分。

短语字典

从字符序列S1...Sn，组成n个短语。比如字符(A,B,D) ,可以组合的短语为{(A),(A,B),(A,B,D),(B),(B,D),(D)},如果这些字符在滑动窗口里面，就可以记为当前的短语字典，因为滑动窗口不断的向前滑动，所以短语字典也是不断的变化。

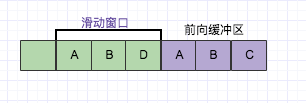

LZ77的主要算法逻辑就是，先通过前向缓冲区预读数据，然后再向滑动窗口移入（滑动窗口有一定的长度），不断的寻找能与字典中短语匹配的最长短语，然后通过标记符标记。我们还以字符ABD为例子，看如下图:

目前从前向缓冲区中可以和滑动窗口中可以匹配的最长短语就是（A,B）,然后向前移动的时候再次遇到（A,B）的时候采用标记符代替。

压缩

当压缩数据的时候，前向缓冲区与移动窗口之间在做短语匹配的是后会存在2种情况:

• 找不到匹配时：将未匹配的符号编码成符号标记（多数都是字符本身）

• 找到匹配时：将其最长的匹配编码成短语标记。

短语标记包含三部分信息：（滑动窗口中的偏移量（从匹配开始的地方计算）、匹配中的符号个数、匹配结束后的前向缓冲区中的第一个符号）。

一旦把n个符号编码并生成响应的标记，就将这n个符号从滑动窗口的一端移出，并用前向缓冲区中同样数量的符号来代替它们，如此，滑动窗口中始终有最新的短语。

我们采用图例来看:

1、开始

2、滑动窗口中没有数据，所以没有匹配到短语，将字符A标记为A

3、滑动窗口中有A,没有从缓冲区中字符（BABC）中匹配到短语，依然把B标记为B

4、缓冲区字符（ABCB）在滑动窗口的位移6位置找到AB,成功匹配到短语AB,将AB编码为(6,2,C)

5、缓冲区字符（BABA）在滑动窗口位移4的位置匹配到短语BAB,将BAB编码为(4,3,A)

6、缓冲区字符（BCAD）在滑动窗口位移2的位置匹配到短语BC，将BC编码为（2,2,A）

7、缓冲区字符D,在滑动窗口中没有找到匹配短语，标记为D

8、缓冲区中没有数据进入了，结束

解压

解压类似于压缩的逆向过程，通过解码标记和保持滑动窗口中的符号来更新解压数据。

• 当解码字符标记：将标记编码成字符拷贝到滑动窗口中

• 解码短语标记：在滑动窗口中查找响应偏移量，同时找到指定长短的短语进行替换。

我们还是采用图例来看下:

1、开始

2、符号标记A解码

3、符号标记B解码

4、短语标记(6,2,C)解码

5、短语标记(4,3,A)解码

6、短语标记(2,2,A)解码

7、符号标记D解码

优缺点

大多数情况下LZ77压缩算法的压缩比相当高，当然了也和你选择滑动窗口大小，以及前向缓冲区大小，以及数据熵有关系。

其压缩过程是比较耗时的，因为要花费很多时间寻找滑动窗口中的短语匹配，不过解压过程会很快，因为每个标记都明确告知在哪个位置可以读取了。
