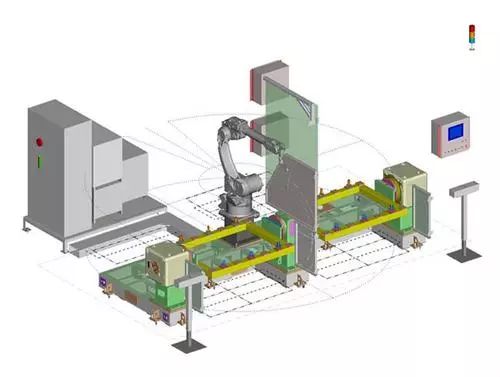

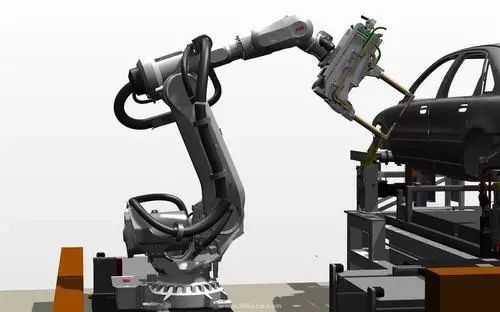

机器人电动伺服驱动系统是利用各种电动机产生的力矩和力，直接或间接地驱动机器人本体以获得机器人的各种运动的执行机构。

对工业机器人关节驱动的电动机，要求有最大功率质量比和扭矩惯量比、高起动转矩、低惯量和较宽广且平滑的调速范围。特别是像机器人末端执行器(手爪)应采用体积、质量尽可能小的电动机，尤其是要求快速响应时，伺服电动机必须具有较高的可靠性和稳定性，并且具有较大的短时过载能力。这是伺服电动机在工业机器人中应用的先决条件。

一、机器人对关节驱动电机的主要要求

1、快速性

电动机从获得指令信号到完成指令所要求的工作状态的时间应短。响应指令信号的时间愈短，电伺服系统的灵敏性愈高，快速响应性能愈好，一般是以伺服电动机的机电时间常数的大小来说明伺服电动机快速响应的性能。

2、起动转矩惯量比大

在驱动负载的情况下，要求机器人的伺服电动机的起动转矩大，转动惯量小。

3、控制特性的连续性和直线性

随着控制信号的变化，电动机的转速能连续变化，有时还需转速与控制信号成正比或近似成正比。

4、调速范围宽

能使用于1： 1000～10000的调速范围。

5、体积小、质量小、轴向尺寸短

6、能经受得起苛刻的运行条件

可进行十分频繁的正反向和加减速运行，并能在短时间内承受过载。

目前，由于高起动转矩、大转矩、低惯量的交、直流伺服电动机在工业机器人中得到广泛应用，一般负载1000N(相当100kgf)以下的工业机器人大多采用电伺服驱动系统。所采用的关节驱动电动机主要是AC伺服电动机，步进电动机和DC伺服电动机。

其中，交流伺服电动机、直流伺服电动机、直接驱动电动机(DD)均采用位置闭环控制，一般应用于高精度、高速度的机器人驱动系统中。步进电动机驱动系统多适用于对精度、速度要求不高的小型简易机器人开环系统中。交流伺服电动机由于采用电子换向，无换向火花，在易燃易爆环境中得到了广泛的使用。机器人关节驱动电动机的功率范围一般为0.1～10kW。

二、机器人驱动系统中所采用的电动机

工业机器人驱动系统所采用的电机大致可细分为以下几种：

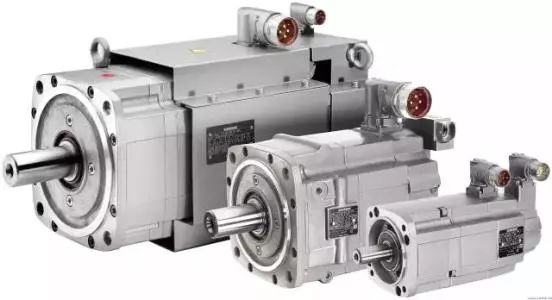

1、交流伺服电动机

包括同步型交流伺服电动机及反应式步进电动机等。

2、直流伺服电动机

包括小惯量永磁直流伺服电动机、印制绕组直流伺服电动机、大惯量永磁直流伺服电动机、空心杯电枢直流伺服电动机。

3、步进电动机

包括永磁感应步进电动机。

速度传感器多采用测速发电机和旋转变压器;位置传感器多用光电码盘和旋转变压器。近年来，国外机器人制造厂家已经在使用一种集光电码盘及旋转变压器功能为一体的混合式光电位置传感器，伺服电动机可与位置及速度检测器、制动器、减速机构组成伺服电动机驱动单元。

机器人驱动系统要求传动系统间隙小、刚度大、输出扭矩高以及减速比大。

三、常用的减速机构

1、RV减速机构；

2、谐波减速机械；

3、摆线针轮减速机构；

4、行星齿轮减速机械；

5、无侧隙减速机构；

6、蜗轮减速机构；

7、滚珠丝杠机构；

8、金属带/齿形减速机构；

9、球减速机构。

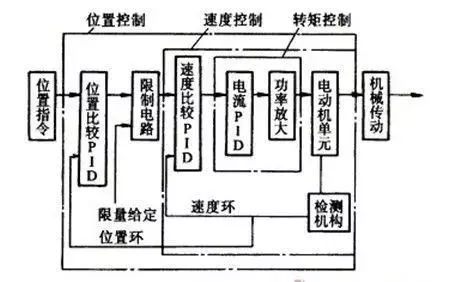

工业机器人电动机驱动原理如图所示：

工业机器人电动伺服系统的一般结构为三个闭环控制，即电流环、速度环和位置环。目前国外许多电动机生产厂家均开发出与交流伺服电动机相适配的驱动产品，用户根据自己所需功能侧重不同而选择不同的伺服控制方式，一般情况下，交流伺服驱动器，可通过对其内部功能参数进行人工设定而实现以下功能：

1、位置控制方式；

2、速度控制方式；

3、转矩控制方式；

4、位置、速度混合方式；

5、位置、转矩混合方式；

6、速度、转矩混合方式；

7、转矩限制；

8、位置偏差过大报警；

9、速度PID参数设置；

10、速度及加速度前馈参数设置；

11、零漂补偿参数设置；

12、加减速时间设置等。

四、驱动器种类

1、直流伺服电动机驱动器

直流伺服电动机驱动器多采用脉宽调制(PWM)伺服驱动器，通过改变脉冲宽度来改变加在电动机电枢两端的平均电压，从而改变电动机的转速。

PWM伺服驱动器具有调速范围宽、低速特性好、响应快、效率高、过载能力强等特点，在工业机器人中常作为直流伺服电动机驱动器。

2、同步式交流伺服电动机驱动器

同直流伺服电动机驱动系统相比，同步式交流伺服电动机驱动器具有转矩转动惯量比高、无电刷及换向火花等优点，在工业机器人中得到广泛应用。

同步式交流伺服电动机驱动器通常采用电流型脉宽调制(PWM)相逆变器和具有电流环为内环、速度环为外环的多闭环控制系统，以实现对三相永磁同步伺服电动机的电流控制。根据其工作原理、驱动电流波形和控制方式的不同，它又可分为两种伺服系统：

(1)矩形波电流驱动的永磁交流伺服系统。

(2)正弦波电流驱动的永磁交流伺服系统。

采用矩形波电流驱动的永磁交流伺服电动机称为无刷直流伺服电动机，采用正弦波电流驱动的永磁交流伺服电动机称为无刷交流伺服电动机。

3、步进电动机驱动器

步进电动机是将电脉冲信号变换为相应的角位移或直线位移的元件，它的角位移和线位移量与脉冲数成正比。转速或线速度与脉冲频率成正比。在负载能力的范围内，这些关系不因电源电压、负载大小、环境条件的波动而变化，误差不长期积累，步进电动机驱动系统可以在较宽的范围内，通过改变脉冲频率来调速，实现快速起动、正反转制动。作为一种开环数字控制系统，在小型机器人中得到较广泛的应用。但由于其存在过载能力差、调速范围相对较小、低速运动有脉动、不平衡等缺点，一般只应用于小型或简易型机器人中。

4、直接驱动

所谓直接驱动(DD)系统，就是电动机与其所驱动的负载直接耦合在一起，中间不存在任何减速机构。

同传统的电动机伺服驱动相比，DD驱动减少了减速机构，从而减少了系统传动过程中减速机构所产生的间隙和松动，极大地提高了机器人的精度，同时也减少了由于减速机构的摩擦及传送转矩脉动所造成的机器人控制精度降低。而DD驱动由于具有上述优点，所以机械刚性好，可以高速高精度动作，且具有部件少、结构简单、容易维修、可靠性高等特点，在高精度、高速工业机器人应用中越来越引起人们的重视。

作为DD驱动技术的关键环节是DD电动机及其驱动器。它应具有以下特性：

(1)输出转矩大：为传统驱动方式中伺服电动机输出转矩的50～100倍。

(2)转矩脉动小： DD电动机的转矩脉动可抑制在输出转矩的5%～10%以内。

(3)效率：与采用合理阻抗匹配的电动机(传统驱动方式下)相比，DD电动机是在功率转换较差的使用条件下工作的。因此，负载越大，越倾向于选用较大的电动机。

目前，DD电动机主要分为变磁阻型和变磁阻混合型，有以下两种结构型式：

(1)双定子结构变磁阻型DD电动机;

(2)中央定子型结构的变磁阻混合型DD电动机。

5、特种驱动器

(1)压电驱动器

众所周知，利用压电元件的电或电致伸缩现象已制造出应变式加速度传感器和超声波传感器，压电驱动器利用电场能把几微米到几百微米的位移控制在高于微米级大的力，所以压电驱动器一般用于特殊用途的微型机器人系统中。

(2)超声波电动机

(3)真空电动机

用于超洁净环境下工作的真空机器人，例如用于搬运半导体硅片的超真空机器人等。

延展阅读：

超全的PLC选型总结

导语

在plc系统设计时，首先应确定系统方案，下一步工作就是PLC的设计选型。选择PLC，主要是确定PLC的生产厂家和PLC的具体型号。对于系统方案要求有分布式系统、远程I/O系统，还需要考虑网络化通讯的要求。那么具体应该如何选择PLC呢?笔者认为应该有以下几方面的内容。

一、PLC生产厂家

确定PLC的生产厂家，主要应该考虑设备用户的要求、设计者对于不同厂家PLC的熟悉程度和设计习惯、配套产品的一致性以及技术服务等方面的因素。从PLC本身的可靠性考虑，原则上只要是国外大公司的产品，不应该存在可靠性不好的问题。

笔者个人认为，一般来说，对于控制独立设备或较简单的控制系统的场合，配套日本的PLC产品，相对来说性价比有一定优势。对于系统规模较大网络通讯功能要求高、开放性的分布式控制系统、远程I/O系统，欧美生产的PLC在网络通讯功能上更有优势。另外对于一些特殊的行业(例如：冶金、烟草等)应选择在相关行业领域有投运业绩、成熟可靠的PLC系统。

二、输入输出（I/O）点数

PLC的输入/输出点数是PLC的基本参数之一。I/O点数的确定应以控制设备所需的所有I/O点数的总和为依据。在一般情况下，PLC的I/O点应该有适当的余量。通常根据统计的输入输出点数，再增加10％～20％的可扩展余量后，作为输入输出点数估算数据。实际订货时，还需根据制造厂商PLC的产品特点，对输入输出点数进行调整。

三、存储容量

存储器容量是可编程序控制器本身能提供的硬件存储单元大小，程序容量是存储器中用户应用项目使用的存储单元的大小，因此程序容量小于存储器容量。设计阶段，由于用户应用程序还未编制，因此，程序容量在设计阶段是未知的，需在程序调试之后才知道。为了设计选型时能对程序容量有一定估算，通常采用存储器容量的估算来替代。PLC存储器内存容量的估算没有固定的公式，许多文献资料中给出了不同公式，大体上都是按数字量I/O点数的10～15倍，加上模拟I/O点数的100倍，以此数为内存的总字数（16位为一个字），另外再按此数的25%考虑余量。

四、控制功能

该选择包括运算功能、控制功能、通信功能、编程功能、诊断功能和处理速度等特性的选择。

(一)运算功能

简单PLC的运算功能包括逻辑运算、计时和计数功能；普通PLC的运算功能还包括数据移位、比较等运算功能；较复杂运算功能有代数运算、数据传送等；大型 PLC中还有模拟量的PID运算和其他高级运算功能。随着开放系统的出现，目前在PLC中都已具有通信功能，有些产品具有与下位机的通信，有些产品具有与同位机或上位机的通信，有些产品还具有与工厂或企业网进行数据通信的功能。设计选型时应从实际应用的要求出发，合理选用所需的运算功能。大多数应用场合，只需要逻辑运算和计时计数功能，有些应用需要数据传送和比较，当用于模拟量检测和控制时，才使用代数运算，数值转换和PID运算等。还有的要显示数据时需要译码和编码等运算。

(二)控制功能

控制功能包括PID控制运算、前馈补偿控制运算、比值控制运算等，应根据控制要求确定。PLC主要用于顺序逻辑控制，因此，大多数场合常采用单回路或多回路控制器解决模拟量的控制，有时也采用专用的智能输入输出单元完成所需的控制功能，提高PLC的处理速度和节省存储器容量。例如采用PID控制单元、高速计数器、带速度补偿的模拟单元、ASC码转换单元等。

（三)通信功能

大中型PLC系统应支持多种现场总线和标准通信协议（如TCP/IP），需要时应能与工厂管理网（TCP/IP）相连接。通信协议应符合ISO/IEEE通信标准，应是开放的通信网络。

PLC系统的通信接口应包括串行和并行通信接口（RS2232C/422A/423/485）、RIO通信口、工业以太网、常用dcs接口等；大中型PLC通信总线（含接口设备和电缆）应1：1冗余配置，通信总线应符合国际标准，通信距离应满足装置实际要求。

PLC系统的通信网络中，上级的网络通信速率应大于1Mbps，通信负荷不大于60%。PLC系统的通信网络主要形式有下列几种形式：

1）PC为主站，多台同型号PLC为从站，组成简易PLC网络；

2）1台PLC为主站，其他同型号PLC为从站，构成主从式PLC网络；

3）PLC网络通过特定网络接口连接到大型DCS中作为DCS的子网；

4）专用PLC网络（各厂商的专用PLC通信网络）。

PLC为减轻CPU通信任务，根据网络组成的实际需要，应选择具有不同通信功能的（如点对点、现场总线、工业以太网）通信处理器。

(四)编程功能

离线编程方式：PLC和编程器公用一个CPU，编程器在编程模式时，CPU只为编程器提供服务，不对现场设备进行控制。完成编程后，编程器切换到运行模式，CPU对现场设备进行控制，不能进行编程。离线编程方式可降低系统成本，但使用和调试不方便。

在线编程方式：CPU和编程器有各自的CPU，主机 CPU负责现场控制，并在一个扫描周期内与编程器进行数据交换，编程器把在线编制的程序或数据发送到主机，下一扫描周期，主机就根据新收到的程序运行。这种方式成本较高，但系统调试和操作方便，在大中型PLC中常采用。

五种标准化编程语言：顺序功能图（SFC）、梯形图（LD）、功能模块图（FBD）三种图形化语言和语句表（IL）、结构文本（ST）两种文本语言。选用的编程语言应遵守其标准（IEC6113123），同时还应支持多种语言编程形式，如C、Basic、Pascal等，以满足特殊控制场合的控制要求。

(五)诊断功能

PLC的诊断功能包括硬件和软件的诊断。硬件诊断通过硬件的逻辑判断确定硬件的故障位置，软件诊断分内诊断和外诊断。通过软件对PLC内部的性能和功能进行诊断是内诊断，通过软件对PLC的CPU与外部输入输出等部件信息交换功能进行诊断是外诊断。

PLC的诊断功能的强弱，直接影响对操作和维护人员技术能力的要求，并影响平均维修时间。

(六)处理速度

PLC采用扫描方式工作。从实时性要求来看，处理速度应越快越好，如果信号持续时间小于扫描时间，则PLC将扫描不到该信号，造成信号数据的丢失。

处理速度与用户程序的长度、CPU处理速度、软件质量等有关。目前，PLC接点的响应快、速度高，每条二进制指令执行时间约0.2～0.4μs，因此能适应控制要求高、相应要求快的应用需要。扫描周期（处理器扫描周期）应满足：小型PLC的扫描时间不大于0.5ms/K；大中型PLC的扫描时间不大于 0.2ms/K。

五、PLC机型

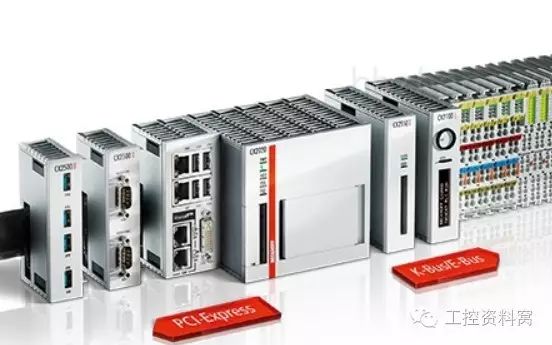

PLC的类型：PLC按结构分为整体型和模块型两类。

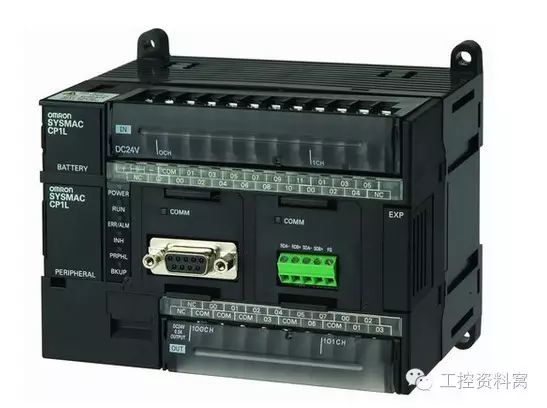

整体型PLC的I/0点数较少且相对固定，因此用户选择的余地较小，通常用于小型控制系统。这一类PLC的代表有：西门子公司的S7-200系列、三菱公司的FX系列、欧姆龙公司的CPM1A系列等。

模块型PLC提供多种I/O模块可以在PLC基板上插接，方便用户根据需要合理地选择和配置控制系统的I/O点数。因此，模块型PLC的配置比较灵活，一般用于大中型控制系统。例如西门子公司的S7-300系列和S7-400系列、三菱公司的Q系列、欧姆龙公司的CVM1系列等。

六、各种模块选择

(一)数字量I/O模块

数字量输入输出模块的选择应考虑应用要求。例如对输入模块，应考虑输入信号的电平、传输距离等应用要求。输出模块也有很多的种类，例如继电器触点输出型、AC120V/23V双向晶闸管输出型、DC24V晶体管驱动型、DC48V晶体管驱动型等。

通常继电器输出输出型模块具有价格低廉、使用电压范围广等优点，但是使用寿命较短、响应时间较长、在用于感性负载时需要增加浪涌吸收电路；双向晶闸管输出型模块响应时间较快适用于开关频繁，电感性低功率因数负荷场合，但价格较贵，过载能力较差。

另外，输入输出模块按照输入输出点数又可以分为：8点、16点、32点等规格，选择时要根据实际的需要合理配备。

(二)模拟量I/O模块

模拟量输入模块，按照模拟量的输入信号类型可以分为：电流输入型、电压输入型、热电偶输入型等。电流输入型通常的信号等级为4～20mA或0～20mA；电压型输入模块通常信号等级为0～10V、-5V～+5V等。有些模拟量输入模块可以兼容电压或电流输入信号。
模拟量输出模块同样分电压型输出模块和电流型输出模块，电流输出的信号通常有0～20mA、4～20mA。电压型输出信号通常有0～10V、-10V~+10V等。
模拟量输入输出模块，按照输入输出通道数可以分为2通道、4通道、8通道等规格。

(三)功能模块

功能模块包括通讯模块、定位模块、脉冲输出模块、高速计数模块、PID控制模块、温度控制模块等。选择PLC时应考率到功能模块配套的可能性，选择功能模块涉及硬件与软件两个方面。

在硬件方面，首先应考虑功能模块可以方便的和PLC相连接，PLC应该有相关的连接、安装位置与接口、连接电缆等附件。在软件上，PLC应具有对应的控制功能，可以方便的对功能模块进行编程。例如三菱的FX系列PLC通过“FROM”和“TO”指令可以方便的对相应的功能模块进行控制。

七、冗余功能

(一)控制单元冗余

1、重要的过程单元：CPU（包括存储器）及电源均应1B1冗余。

2、在需要时也可选用PLC硬件与热备软件构成的热备冗余系统、2重化或3重化冗余容错系统等。

(二)I/O接口单元冗余

1、控制回路的多点I/O卡应冗余配置。

2、重要检测点的多点I/O卡可冗余配置。3）根据需要对重要的I/O信号，可选用2重化或3重化的I/O接口单元。

一般原则

在PLC型号和规格大体确定后，可以根据控制要求逐一确定PLC各组成部分的基本规格与参数，并选择各组成模块的型号。选择模块型号时，应遵循以下原则。

(一)经济性

选择PLC时，应考虑性能价格比。考虑经济性时，应同时考虑应用的可扩展性、可操作性、投入产出比等因素，进行比较和兼顾，最终选出较满意的产品。

输入输出点数对价格有直接影响。每增加一块输入输出卡件就需增加一定的费用。当点数增加到某一数值后，相应的存储器容量、机架、母板等也要相应增加，因此，点数的增加对CPU选用、存储器容量、控制功能范围等选择都有影响。在估算和选用时应充分考虑，使整个控制系统有较合理的性能价格比。

(二)方便性

一般说来，作为PLC，可以满足控制要求的模块往往有很多种，选择时应以简化线路设计、方便使用、尽可能减少外部控制器件为原则。
例如：对于输入模块，应优先选择可以与外部检测元件直接连接的输入形式，避免使用接口电路。对于输出模块，应优先选择能够直接驱动负载的输出模块，尽量减少中间继电器等元件。

(三)通用性

进行选型时，要考虑到PLC各组成模块的统一与通用，避免模块种类过多。这样不仅有利于采购，减少备品备件，同时还可以增加系统各组成部件的互换性，为设计、调试和维修提供方便。

(四)兼容性

选择PLC系统各组成模块时，应充分的考虑到兼容性。为避免出现兼容性不好的问题，组成PLC系统的各主要部件的生产厂家不宜过多。如果可能的话，尽量选择同一个生产厂家的产品。
