【教程】先理解Mask R-CNN的工作原理，然后构建颜色填充器应用

选自matterport

作者：Waleed Abdulla

来源：机器之心

上年 11 月，matterport 开源了 Mask R-CNN 实现，它在 GitHub 已 fork1400 次，被用于很多项目，同时也获得了完善。作者将在本文中解释 Mask R-CNN 的工作原理，并介绍了颜色填充器的应用案例和实现过程。

• 代码（包括作者构建的数据集和已训练的模型）：https://github.com/matterport/Mask_RCNN/tree/master/samples/balloon

什么是实例分割？

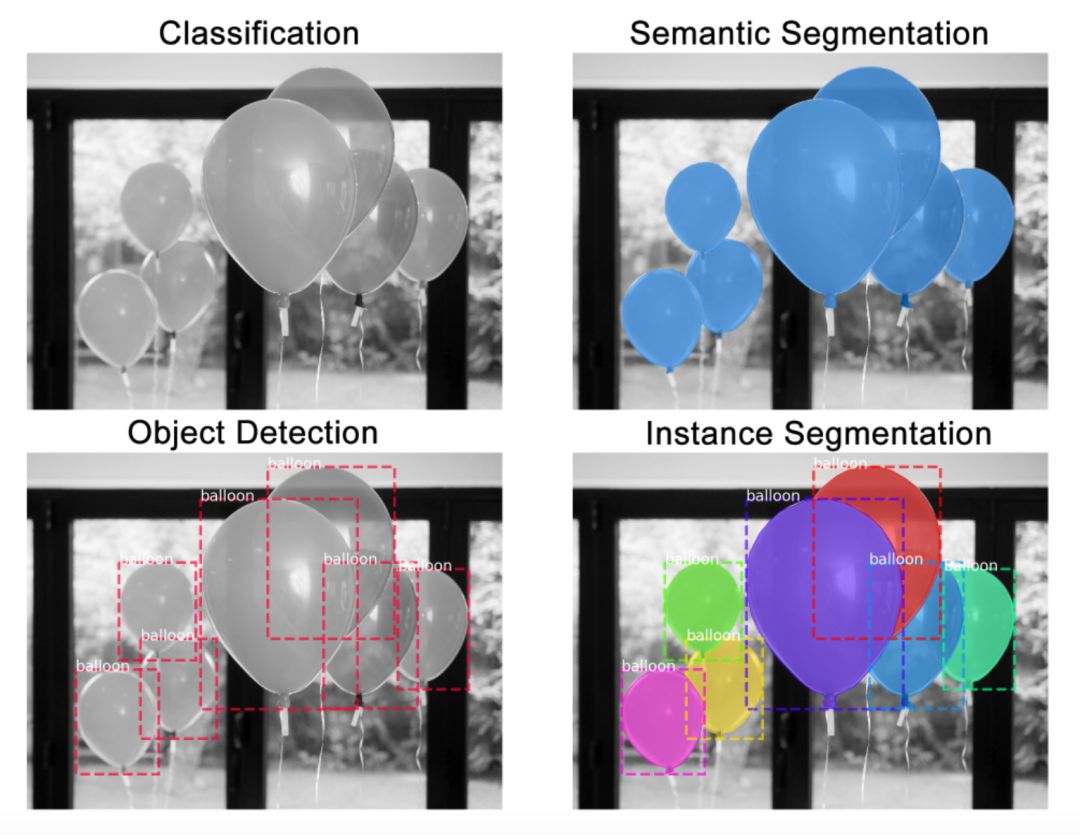

实例分割是一种在像素层面识别目标轮廓的任务，相比其他相关任务，实例分割是较难解决的计算机视觉任务之一：

• 分类：这张图像中有一个气球。

• 语义分割：这些全是气球像素。

• 目标检测：这张图像中的这些位置上有 7 个气球。

• 实例分割：这些位置上有 7 个气球，并且这些像素分别属于每个气球。

Mask R-CNN

Mask R-CNN 是一个两阶段的框架，第一个阶段扫描图像并生成提议（proposals，即有可能包含一个目标的区域），第二阶段分类提议并生成边界框和掩码。Mask R-CNN 扩展自 Faster R-CNN，由同一作者在去年提出。Faster R-CNN 是一个流行的目标检测框架，Mask R-CNN 将其扩展为实例分割框架。

Mask R-CNN 的主要构建模块：

1. 主干架构

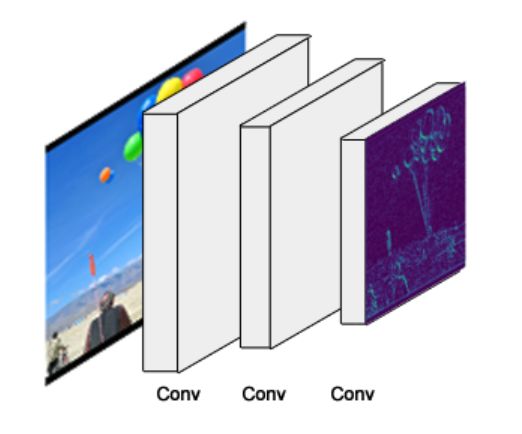

主干网络的简化图示

这是一个标准的卷积神经网络（通常来说是 ResNet50 和 ResNet101），作为特征提取器。底层检测的是低级特征（边缘和角等），较高层检测的是更高级的特征（汽车、人、天空等）。

经过主干网络的前向传播，图像从 1024x1024x3（RGB）的张量被转换成形状为 32x32x2048 的特征图。该特征图将作为下一个阶段的输入。

• 代码提示：主干网络在 resnet_graph() 函数中。代码支持 ResNet50 和 ResNet101。

特征金字塔网络（FPN）

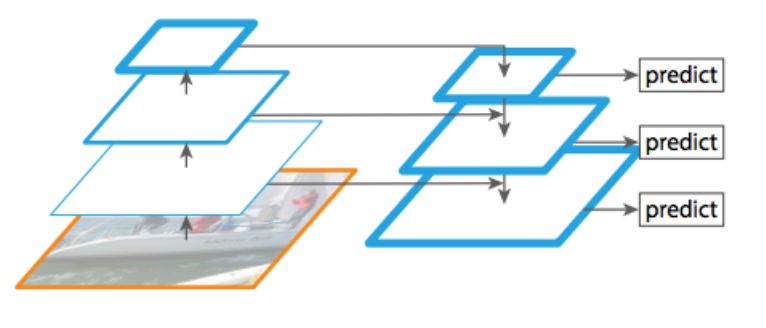

来源：Feature Pyramid Networks for Object Detection

上述的主干网络还可以进一步提升。由 Mask R-CNN 的同一作者引入的特征金字塔网络（FPN）是对该主干网络的扩展，可以在多个尺度上更好地表征目标。

FPN 通过添加第二个金字塔提升了标准特征提取金字塔的性能，第二个金字塔可以从第一个金字塔选择高级特征并传递到底层上。通过这个过程，它允许每一级的特征都可以和高级、低级特征互相结合。

在我们的 Mask R-CNN 实现中使用的是 ResNet101+FPN 主干网络。

• 代码提示：FPN 在 MaskRCNN.build() 中创建，位于构建 ResNet 的部分之后。FPN 引入了额外的复杂度：在 FPN 中第二个金字塔拥有一个包含每一级特征的特征图，而不是标准主干中的单个主干特征图（即第一个金字塔中的最高层）。选用哪一级的特征是由目标的尺寸动态地确定的。

2. 区域建议网络（RPN）

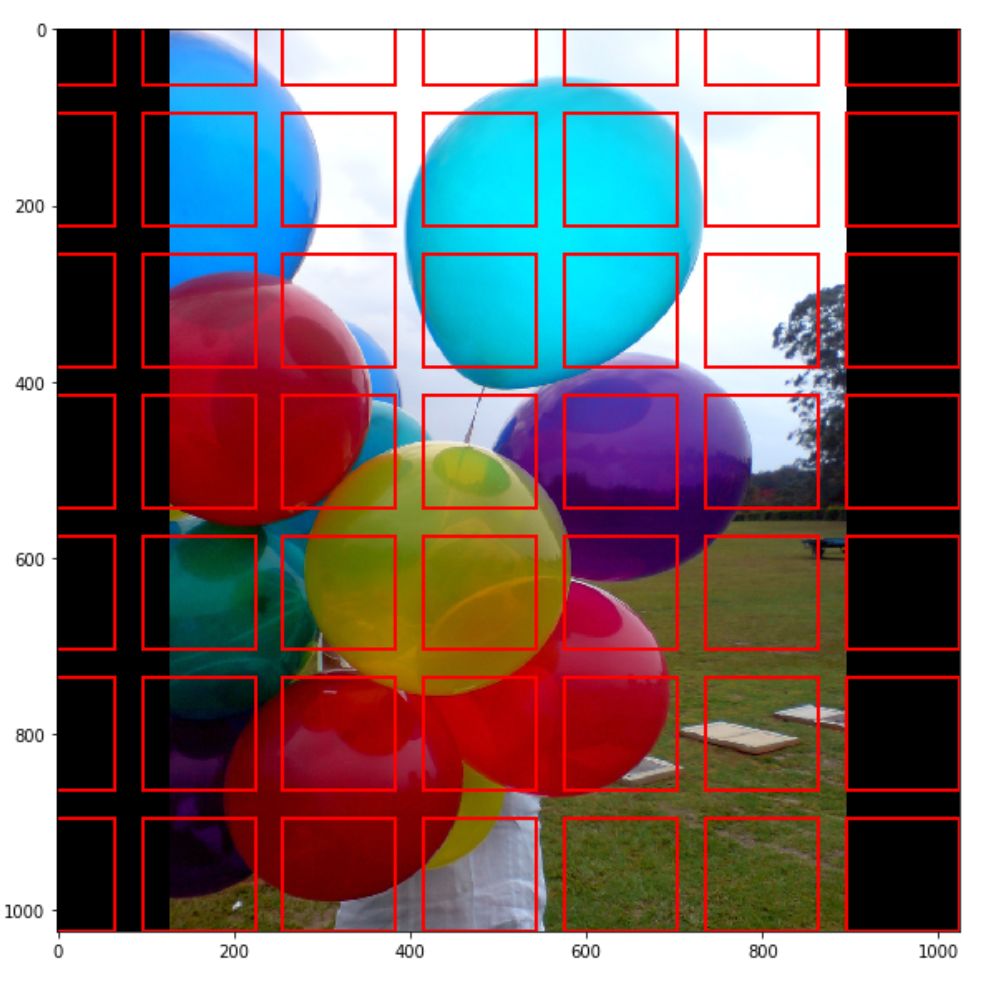

展示 49 个 anchor box 的简化图示

RPN 是一个轻量的神经网络，它用滑动窗口来扫描图像，并寻找存在目标的区域。

RPN 扫描的区域被称为 anchor，这是在图像区域上分布的矩形，如上图所示。这只是一个简化图。实际上，在不同的尺寸和长宽比下，图像上会有将近 20 万个 anchor，并且它们互相重叠以尽可能地覆盖图像。

RPN 扫描这些 anchor 的速度有多快呢？非常快。滑动窗口是由 RPN 的卷积过程实现的，可以使用 GPU 并行地扫描所有区域。此外，RPN 并不会直接扫描图像，而是扫描主干特征图。这使得 RPN 可以有效地复用提取的特征，并避免重复计算。通过这些优化手段，RPN 可以在 10ms 内完成扫描（根据引入 RPN 的 Faster R-CNN 论文中所述）。在 Mask R-CNN 中，我们通常使用的是更高分辨率的图像以及更多的 anchor，因此扫描过程可能会更久。

• 代码提示：RPN 在 rpn_graph() 中创建。anchor 的尺度和长宽比由 config.py 中的 RPN_ANCHOR_SCALES 和 RPN_ANCHOR_RATIOS 控制。

RPN 为每个 anchor 生成两个输出：

1. anchor 类别：前景或背景（FG/BG）。前景类别意味着可能存在一个目标在 anchor box 中。

2. 边框精调：前景 anchor（或称正 anchor）可能并没有完美地位于目标的中心。因此，RPN 评估了 delta 输出（x、y、宽、高的变化百分数）以精调 anchor box 来更好地拟合目标。

使用 RPN 的预测，我们可以选出最好地包含了目标的 anchor，并对其位置和尺寸进行精调。如果有多个 anchor 互相重叠，我们将保留拥有最高前景分数的 anchor，并舍弃余下的（非极大值抑制）。然后我们就得到了最终的区域建议，并将其传递到下一个阶段。

• 代码提示：ProposalLayer 是一个自定义的 Keras 层，可以读取 RPN 的输出，选取最好的 anchor，并应用边框精调。

3. ROI 分类器和边界框回归器

这个阶段是在由 RPN 提出的 ROI 上运行的。正如 RPN 一样，它为每个 ROI 生成了两个输出：

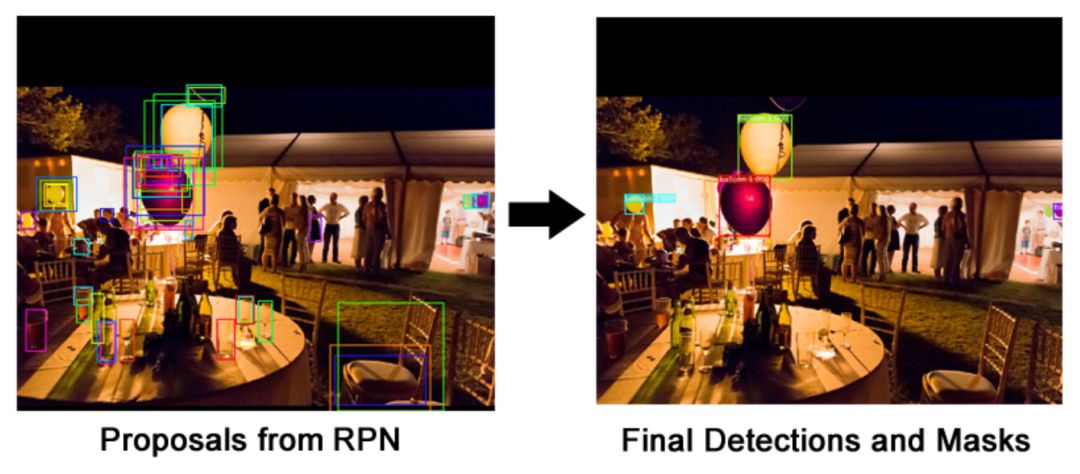

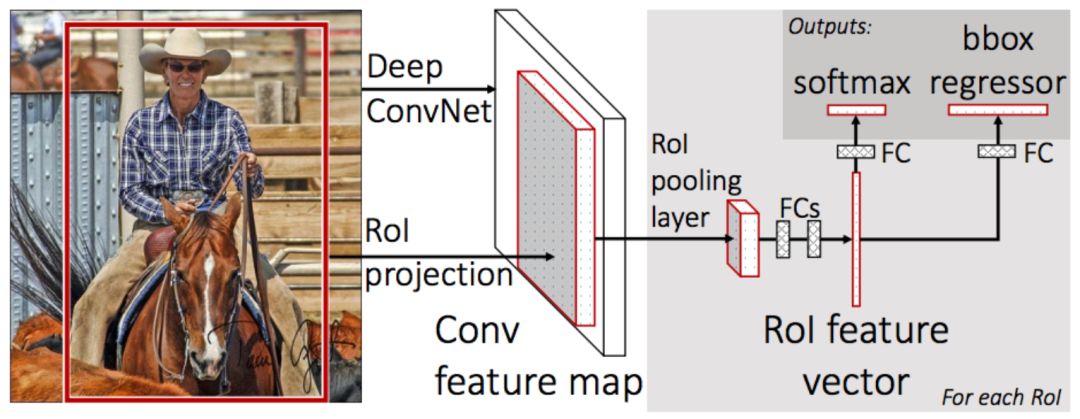

阶段 2 的图示。来源：Fast R-CNN

1. 类别：ROI 中的目标的类别。和 RPN 不同（两个类别，前景或背景），这个网络更深并且可以将区域分类为具体的类别（人、车、椅子等）。它还可以生成一个背景类别，然后就可以弃用 ROI 了。

2. 边框精调：和 RPN 的原理类似，它的目标是进一步精调边框的位置和尺寸以将目标封装。

• 代码提示：分类器和边框回归器已在 fpn_classifier_graph() 中创建。

ROI 池化

在我们继续之前，需要先解决一些问题。分类器并不能很好地处理多种输入尺寸。它们通常只能处理固定的输入尺寸。但是，由于 RPN 中的边框精调步骤，ROI 框可以有不同的尺寸。因此，我们需要用 ROI 池化来解决这个问题。

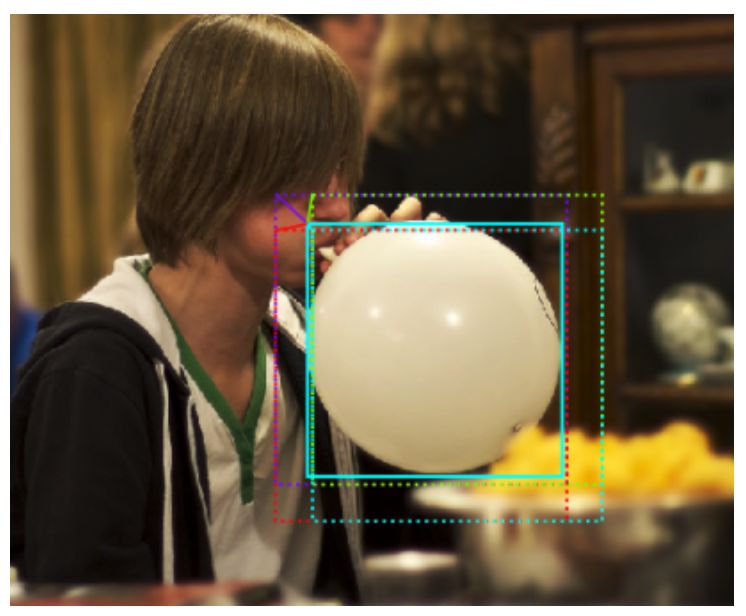

图中展示的特征图来自较底层。

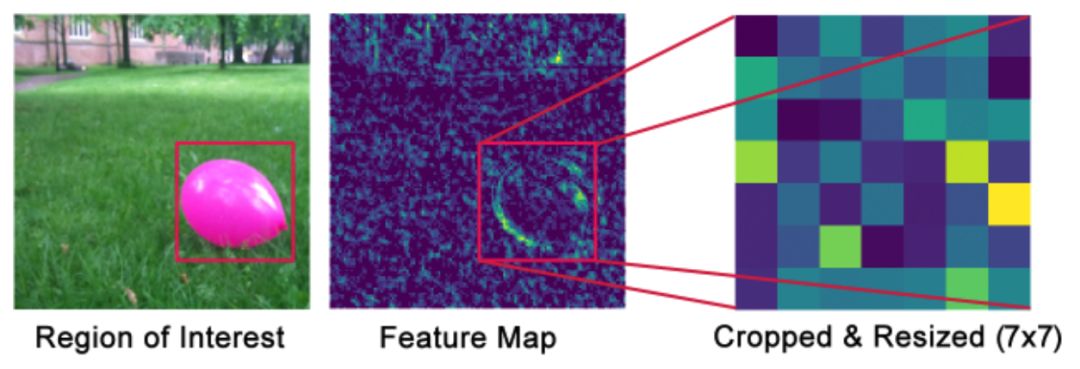

ROI 池化是指裁剪出特征图的一部分，然后将其重新调整为固定的尺寸。这个过程实际上和裁剪图片并将其缩放是相似的（在实现细节上有所不同）。

Mask R-CNN 的作者提出了一种方法 ROIAlign，在特征图的不同点采样，并应用双线性插值。在我们的实现中，为简单起见，我们使用 TensorFlow 的 crop_and_resize 函数来实现这个过程。

• 代码提示：ROI 池化在类 PyramidROIAlign 中实现。

4. 分割掩码

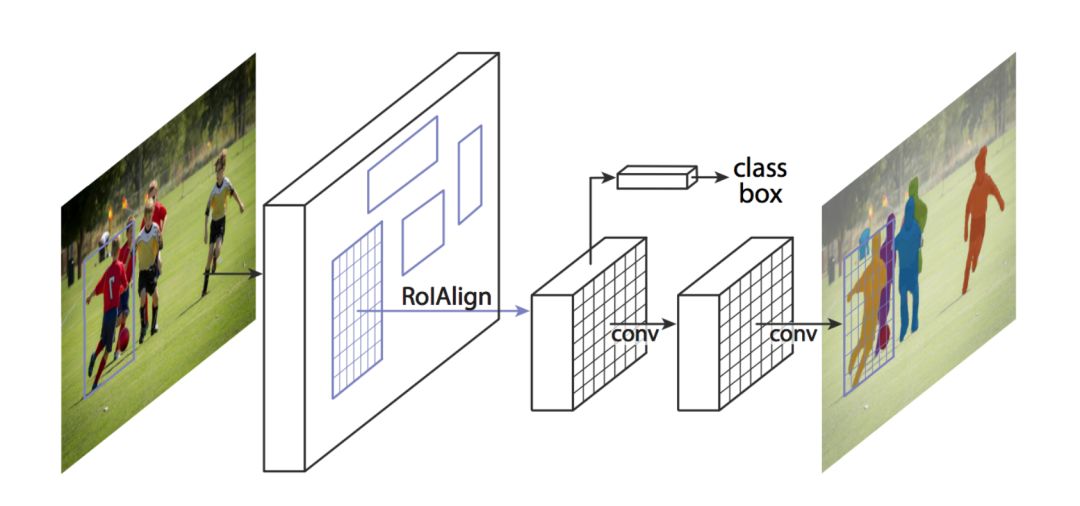

到第 3 节为止，我们得到的正是一个用于目标检测的 Faster R-CNN。而分割掩码网络正是 Mask R-CNN 的论文引入的附加网络。

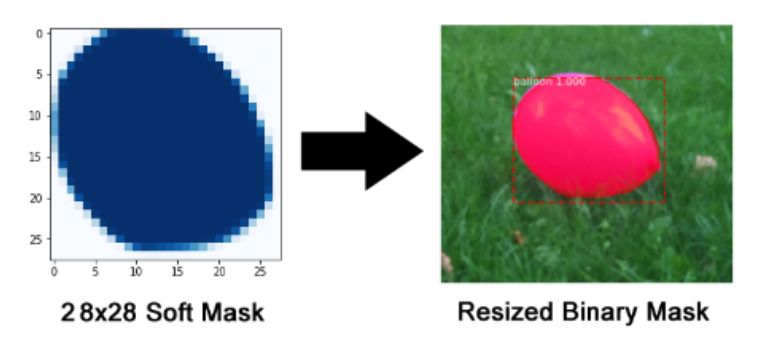

掩码分支是一个卷积网络，取 ROI 分类器选择的正区域为输入，并生成它们的掩码。其生成的掩码是低分辨率的：28x28 像素。但它们是由浮点数表示的软掩码，相对于二进制掩码有更多的细节。掩码的小尺寸属性有助于保持掩码分支网络的轻量性。在训练过程中，我们将真实的掩码缩小为 28x28 来计算损失函数，在推断过程中，我们将预测的掩码放大为 ROI 边框的尺寸以给出最终的掩码结果，每个目标有一个掩码。

• 代码提示：掩码分支网络在 build_fpn_mask_graph() 中。

建立一个颜色填充过滤器

和大多数图像编辑 app 中包含的过滤器不同，我们的过滤器更加智能一些：它能自动找到目标。当你希望把它应用到视频上而不是图像上时，这种技术更加有用。

训练数据集

通常我会从寻找包含所需目标的公开数据集开始。但在这个案例中，我想向你展示这个项目的构建循环过程，因此我将介绍如何从零开始构建一个数据集。

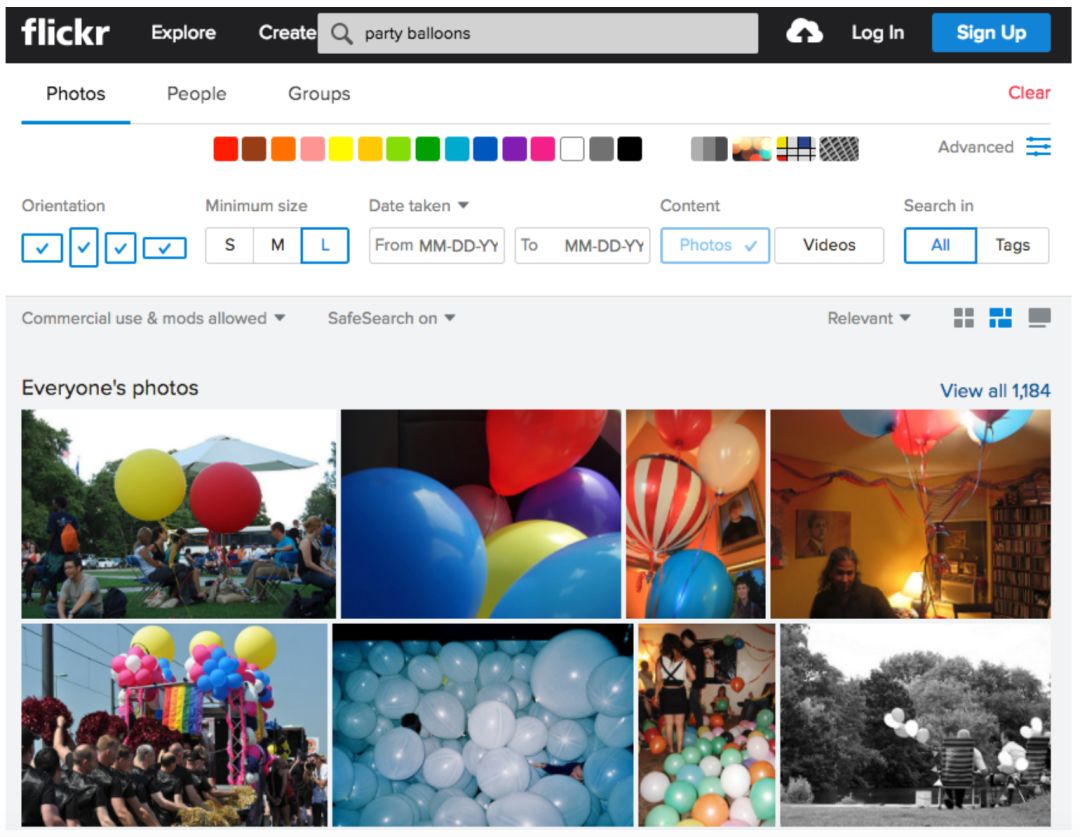

我在 flickr 上搜索气球图片，并选取了 75 张图片，将它们分成了训练集和验证集。找到图片很容易，但标注阶段才是困难的部分。

等等，我们不是需要数百万张图片来训练深度学习模型吗？实际上，有时候需要，有时候则不需要。我是考虑到以下两点而显著地减小了训练集的规模：

首先，迁移学习。简单来说，与其从零开始训练一个新模型，我从已在 COCO 数据集（在 repo 中已提供下载）上训练好的权重文件开始。虽然 COCO 数剧集不包含气球类别，但它包含了大量其它图像（约 12 万张），因此训练好的图像已经包含了自然图像中的大量常见特征，这些特征很有用。其次，由于这里展示的应用案例很简单，我并不需要令这个模型达到很高的准确率，很小的数据集就已足够。

有很多工具可以用来标注图像。由于其简单性，我最终使用了 VIA（VGG 图像标注器）。这是一个 HTML 文件，你可以下载并在浏览器中打开。标注最初几张图像时比较慢，不过一旦熟悉了用户界面，就能达到一分钟一个目标的速度。

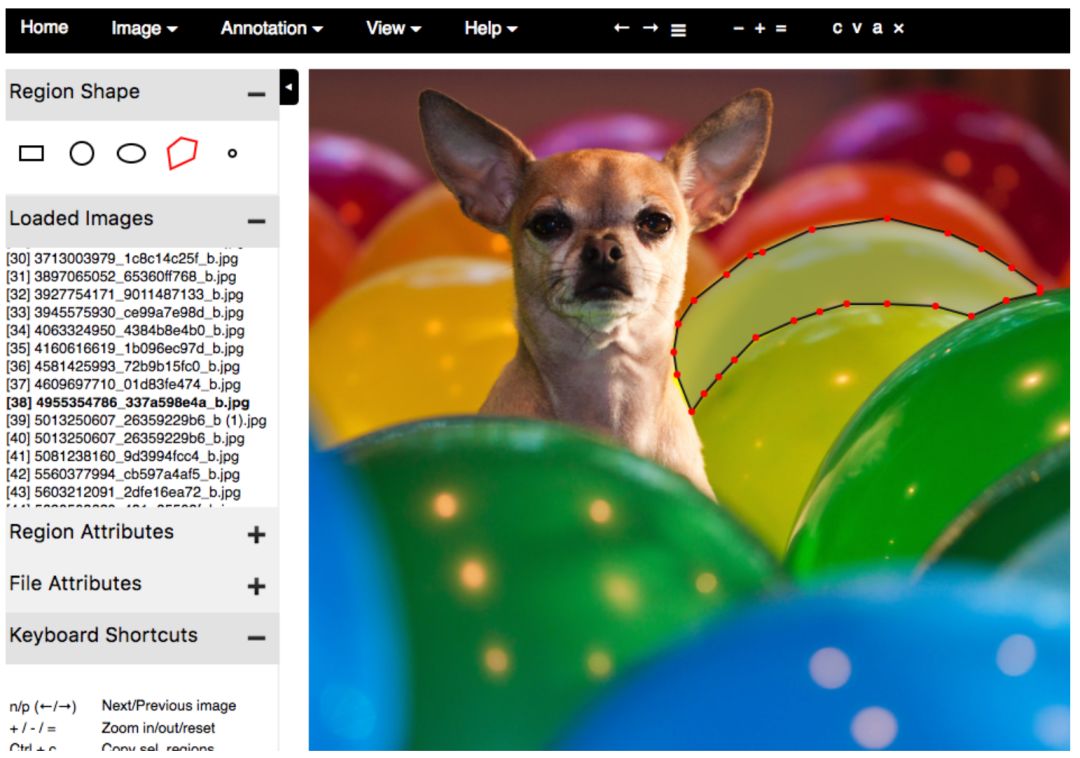

VGG 图像标注器工具的用户界面

如果你不喜欢 VIA 工具，可以试试下列工具，我都测试过了：

• LabelMe：最著名的标注工具之一，虽然其用户界面有点慢，特别是缩放高清图像时。

• RectLabel：简单易用，只在 Mac 可用。

• LabelBox：对于大型标记项目很合适，提供不同类型标记任务的选项。

• COCO UI：用于标注 COCO 数据集的工具。

加载数据集

分割掩码的保存格式并没有统一的标准。有些数据集中以 PNG 图像保存，其它以多边形点保存等。为了处理这些案例，在我们的实现中提供了一个 Dataset 类，你可以通过重写几个函数来读取任意格式的图像。

VIA 工具将标注保存为 JSON 文件，每个掩码都是一系列多边形点。

• 代码提示：通过复制 coco.py 并按你的需要修改是应用新数据集的简单方法，我将新的文件保存为 ballons.py。

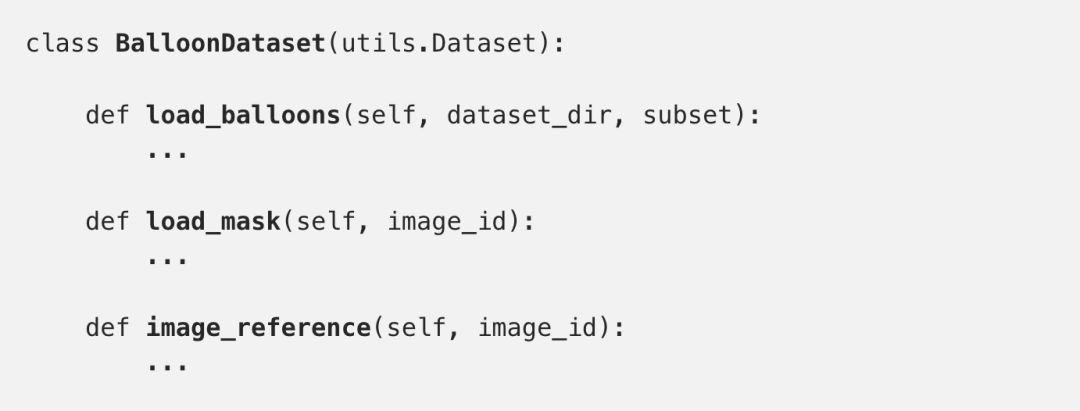

我的 BalloonDataset 类是这样定义的：

load_balloons 读取 JSON 文件，提取标注，然后迭代地调用内部的 add_class 和 add_image 函数来构建数据集。

load_mask 通过画出多边形为图像中的每个目标生成位图掩码。

image_reference 返回鉴别图像的字符串结果，以进行调试。这里返回的是图像文件的路径。

你可能已经注意到我的类不包含加载图像或返回边框的函数。基础的 Dataset 类中默认的 load_image 函数可以用于加载图像，边框是通过掩码动态地生成的。

验证该数据集

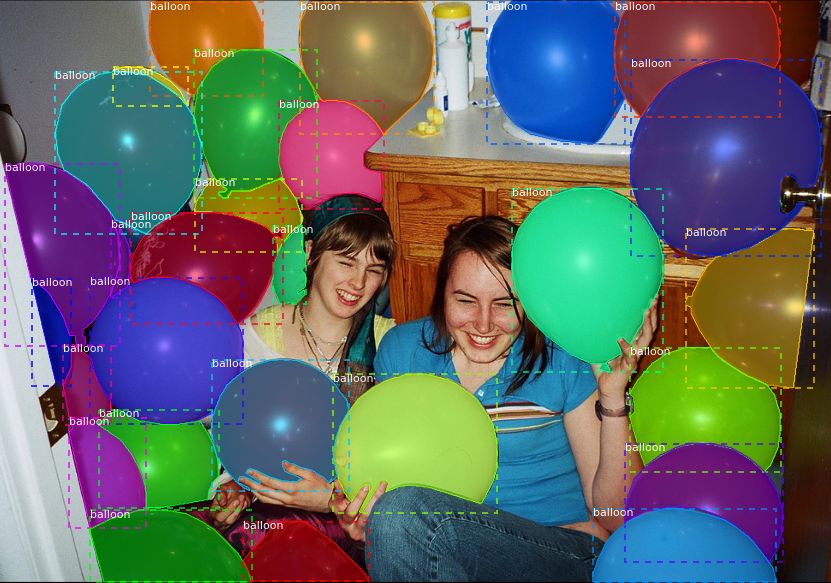

为了验证我的新代码可以正确地实现，我添加了这个 Jupyter notebook：inspect_balloon_data.ipynb。它加载了数据集，并可视化了掩码、边框，还可视化了 anchor 来验证 anchor 的大小是否拟合了目标大小。以下是一个 good example。

来自 inspect_balloon_data notebook 的样本

• 代码提示：为了创建这个 notebook 我复制了 inspect_data.ipynb（这是为 COCO 数据集写的），然后修改了代码的初始部分来加载 Balloons 数据集。

配置

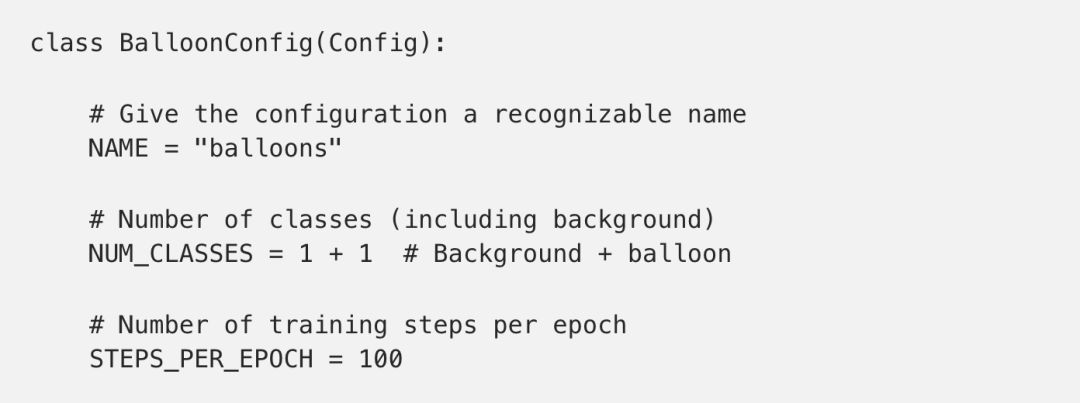

这个项目的配置和训练 COCO 数据集的基础配置很相似，因此我只需要修改 3 个值。正如我对 Dataset 类所设置的，我复制了基础的 Config 类，然后添加了我的覆写：

基础的配置使用的是 1024x1024 px 的输入图像尺寸以获得最高的准确率。我保持了相同的配置，虽然图像相对较小，但模型可以自动地将它们重新缩放。

• 代码提示：基础的 Config 类在 config.py 中，BalloonConfig 在 balloons.py 中。

训练

Mask R-CNN 是一个规模很大的模型。尤其是在我们的实现中使用了 ResNet101 和 FPN，因此你需要一个 12GB 显存的 GPU 才能训练这个模型。我使用的是 Amazon P2 实例来训练这个模型，在小规模的数据集上，训练时间不到 1 个小时。

用以下命令开始训练，以从 balloon 的目录开始运行。这里，我们需要指出训练过程应该从预训练的 COCO 权重开始。代码将从我们的 repo 中自动下载权重。

如果训练停止了，用以下命令让训练继续：

• 代码提示：除了 balloon.py 以外，该 repo 还有两个例子：train_shapes.ipynb，它训练了一个小规模模型来检测几何形状；coco.py，它是在 COCO 数据集上训练的。

检查结果

inspect_balloon_model notebook 展示了由训练好的模型生成的结果。查看该 notebook 可以获得更多的可视化选项，并一步一步检查检测流程。

• 代码提示：这个 notebook 是 inspect_model.ipynb 的简化版本，包含可视化选项和对 COCO 数据集代码的调试。

颜色填充

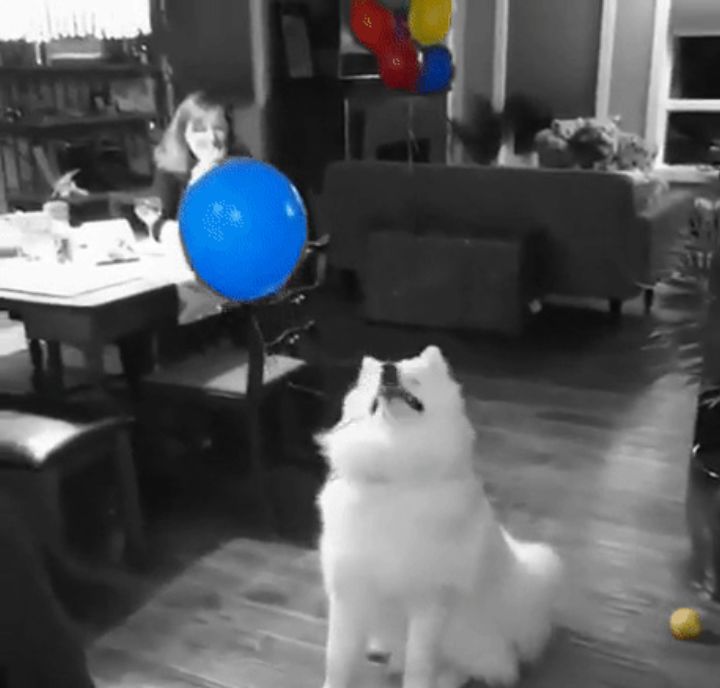

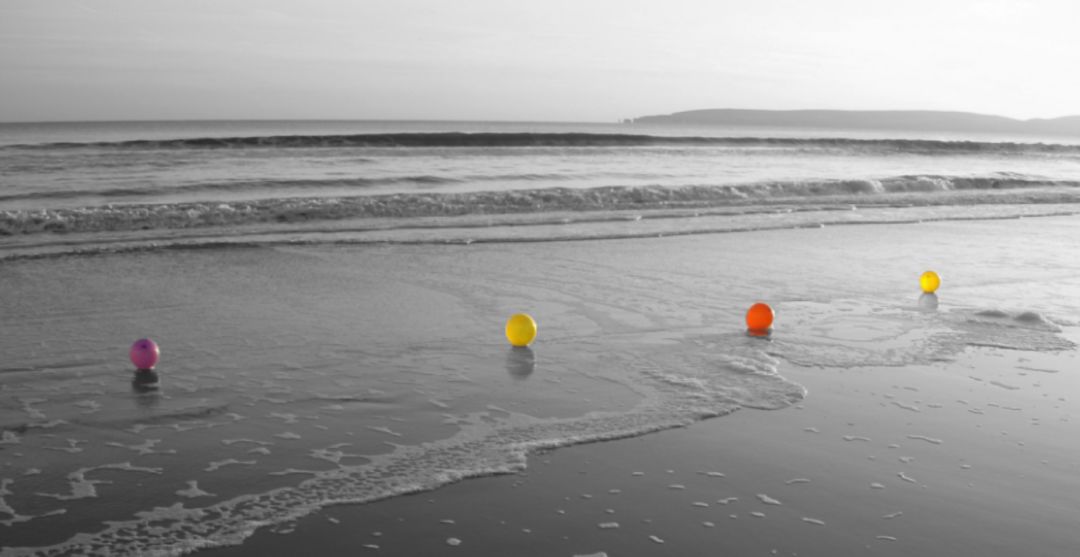

现在我们已经得到了目标掩码，让我们将它们应用于颜色填充效果。方法很简单：创建一个图像的灰度版本，然后在目标掩码区域，将原始图像的颜色像素复制上去。以下是一个 good example：

• 代码提示：应用填充效果的代码在 color_splash() 函数中。detect_and_color_splash() 可以实现加载图像、运行实例分割和应用颜色填充过滤器的完整流程。

FAQ 环节

Q：我希望了解更多该实现的细节，有什么可读的？

A：按这个顺序阅读论文：RCNN、Fast RCNN、Faster RCNN、FPN、Mask RCNN。

Q：我能在哪里提更多的问题？

A：我们的 repo 的 Issue 页面：https://github.com/matterport/Mask_RCNN/issues

原文链接：https://engineering.matterport.com/splash-of-color-instance-segmentation-with-mask-r-cnn-and-tensorflow-7c761e238b46
