如何基于维度模型自动化生成SQL语句

2019 年 7 月 17 日 AliData

点击 AliData 关注阿里数据第一时间了解我们！

小编有话说：众所周知数据分析的核心是数据，为了更容易的分析数据，数据模型的设计需要遵循一定的规范。当前最流行的联机分析处理(OLAP)的规范为维度建模规范。本文介绍Quick BI如何进行维度建模，基于维度模型如何来自动化的生成分析查询的SQL语句，从而使数据分析变得更容易。

OLAP（On-line Analytical Processing，联机分析处理）根据存储数据的方式不同可以分为ROLAP、MOLAP、HOLAP。ROLAP表示基于关系数据库存储的OLAP实现（Relational OLAP），以关系数据库为核心,以关系型结构进行多维数据的表示和存储；MOLAP表示基于多维数据存储的OLAP实现（Multidimensional OLAP）；HOLAP表示基于混合数据存储的OLAP实现（Hybrid OLAP），如低层用关系型数据库存储，高层是多维数组存储。接下来主要介绍基于关系型数据库的ROLAP的建模原理。

ROLAP将多维数据库中的表分为两类：事实表和维度表。事实表用于存储维度关键字和数值类型的事实数据，一般是围绕业务过程进行设计，例如：销售事实表，一般来存储用户在什么时间、地点购买了产品，销量和销售额等信息。维度表用于存储维度的详细数据，例如销售事实表中存储了产品维度的ID，产品维度表中存储产品的名称、品牌信息，两者通过产品ID进行关联。

ROLAP根据事实表、维度表间的关系，又可分为星型模型(Star Schema)、雪花模型(Snowflake Schema)。

维度模型的分类

>>>> 星型模型：星型模型它由事实表（FactTable）和维表（DimensionTable）组成。事实表中的维度外键分别与相对应的维表中的主键相关联，关联之后由于形状看起来像是一个星星，所以形象的称为星型模型。

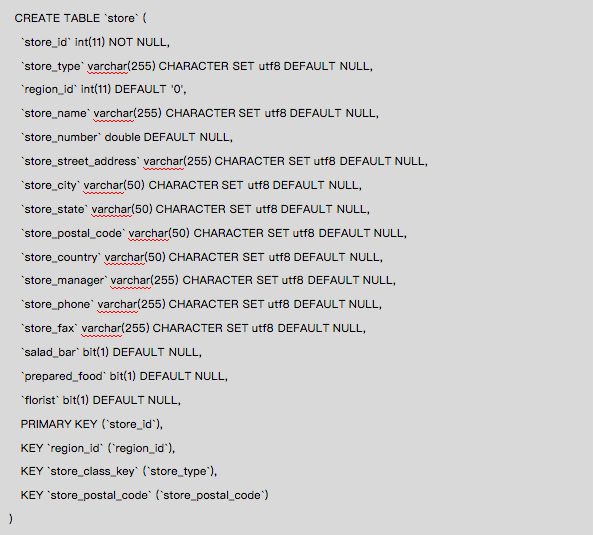

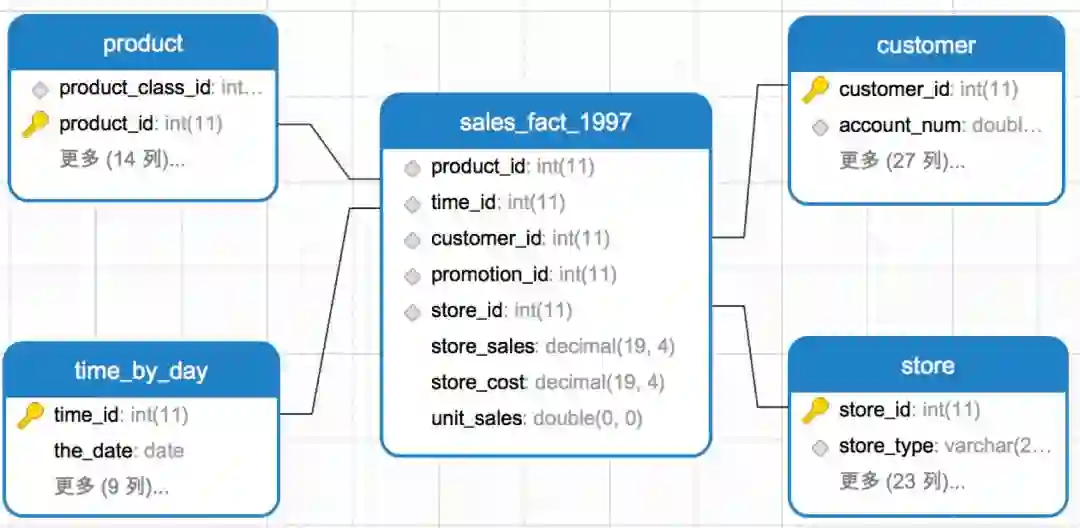

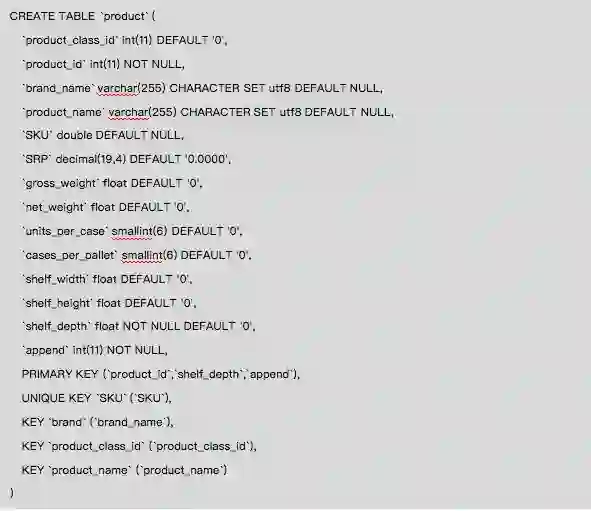

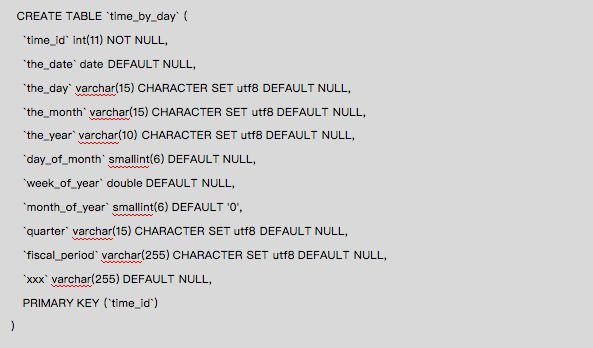

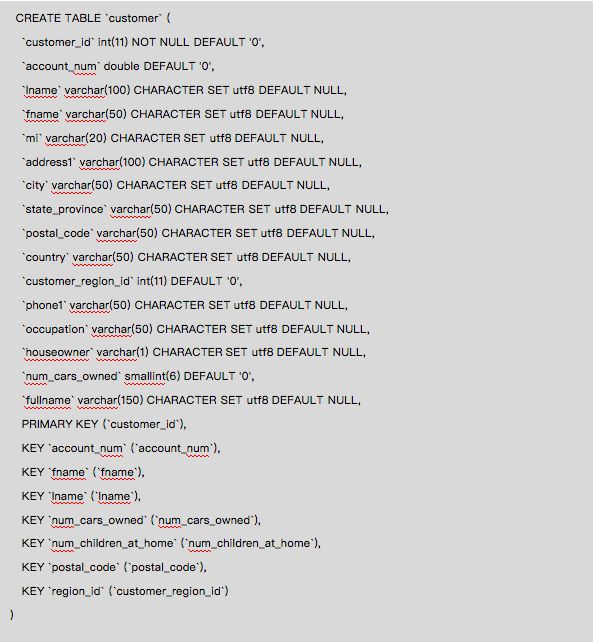

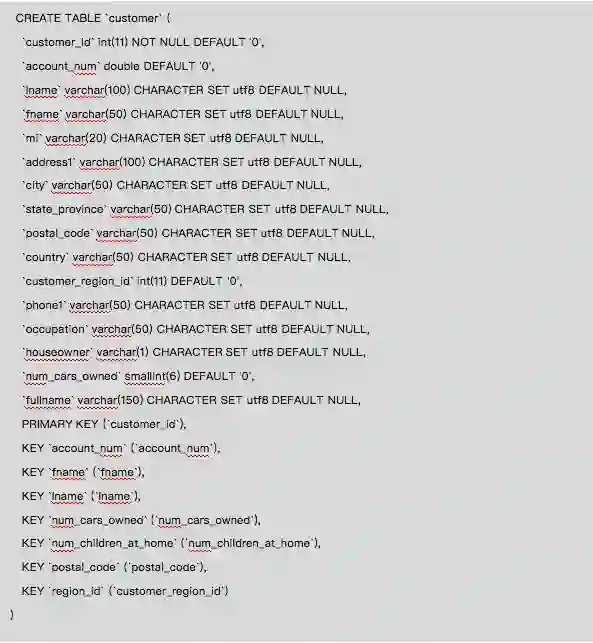

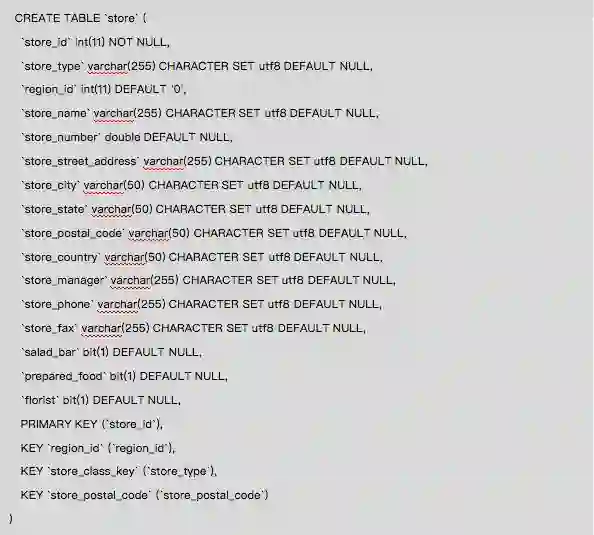

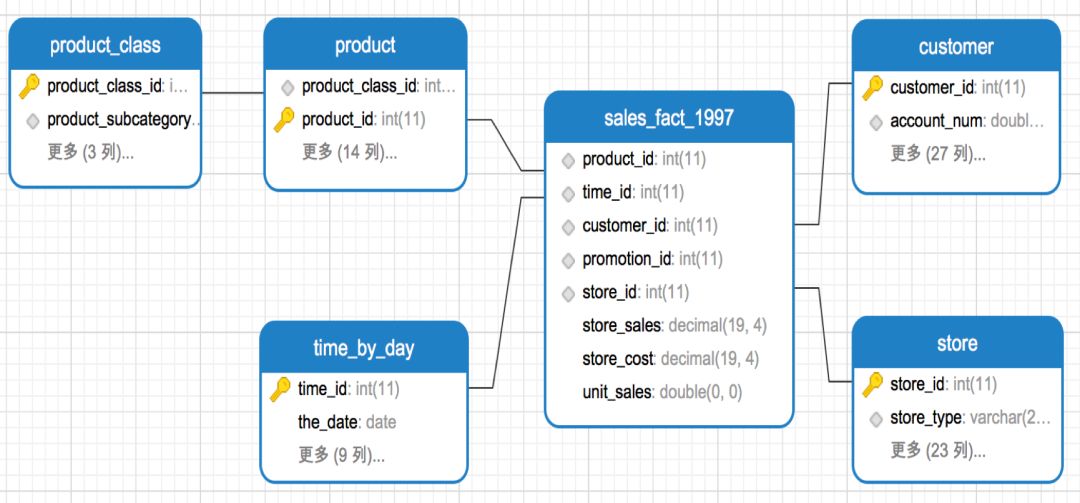

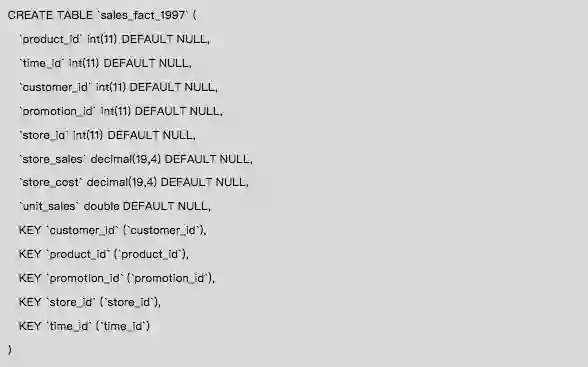

以下示例为星型模型：其中sales_fact_1997为事实表，存储客户在某个时间、某个商店、购买了某个产品，购买量和销售额的信息，记录的是一个下单过程。事实表sales_fact_1997通过外键product_id、customer_id、time_id、store_id分别与维度表product(产品维表)、customer(客户维表)、time_by_day(时间维表)、store(商店维表)相关联，关联关系为多对一关联。

>>>> 雪花模型：雪花模型是当有一个或多个维表没有直接连接到事实表上，而是通过其他维表连接到事实表上时，其图解就像一个雪花，故称雪花模型。

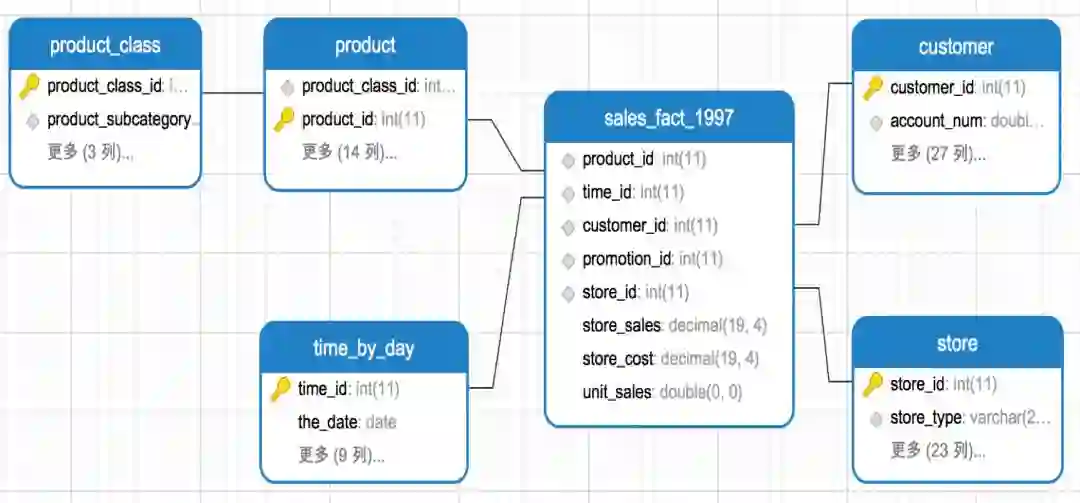

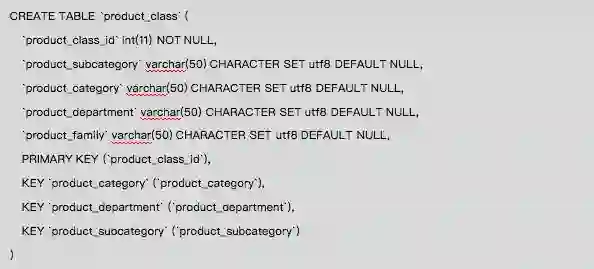

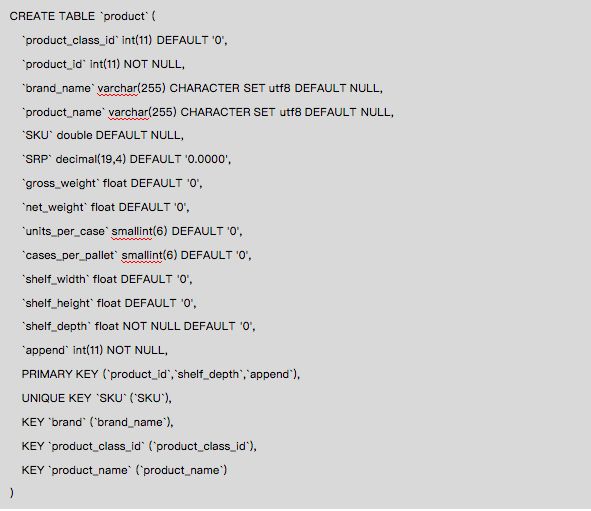

下面示例product（产品）维度表与product_class(产品类别)维度表通过product_class_id相关联，关联关系为多对一。product_class没有与sales_fact_1997事实表直接关联。

基于ROLAP模型的SQL生产原理

模型构建好了后，接下来的重点就是针对分析需求来生成满足分析需要的SQL语句，然后将SQL语句下发到DB中来查询数据，返回分析结果。下面通过具体的需求场景来介绍如何生成SQL语句。

>>>> 基于星型模型(或雪花模型)生成SQL

需求场景：按日期、产品查看总的销售额、销售量，日期限定在1997年，总销售额限定在1000元以上，结果按照总的销售额倒序排列，看前5个。

生成SQL思路：

分析需要用到的字段和表，目标是明确查询需要用到哪些表、表间关系、表上分组字段、聚合字段，确定SQL中select和from信息。
分析筛选条件，目标是明确SQL中where中需过滤的值。
分析分组维度，目标是明确SQL中group by的字段。
分析聚合后的筛选条件，目标是明确having中需要过滤的值。
分析需要排序的列和排序类型(升序还是降序)。
生成结果个数限制条件
根据以上信息生成查询SQL：select 分组字段、聚合字段 from 表(含表关联) where 筛选条件 groupby 分组维度 having 聚合后的筛选条件 orderby 排序信息结果条数限制。

生成SQL：按照上面的步骤，和本例子中的需求，分析查询中的关键信息（以下步骤与生成SQL思路中的步骤一一对应）

用到的分组字段：the_date、product_name, 其中分组字段the_date为日粒度，需处理为年粒度：DATE_FORMAT(`the_date` , '%Y')
聚合字段：store_sales、unit_sales，聚合方式都为sum；
用到的表：sales_fact_1997、product、time_by_day；
表间关系：sales_fact_1997. product_id= product. product_id
sales_fact_1997. time_id= time_by_day .time_id
筛选条件：
the_date`= STR_TO_DATE('1997-01-01 00:00:00' ,'%Y-%m-%d%H:%i:%s')
分组维度：DATE_FORMAT(`the_date` ,'%Y')、product_name
聚合后的筛选条件：SUM(`store_sales`)> 1000
排序：order by 聚合后的别名 desc
限制结果个数：limit 0,5

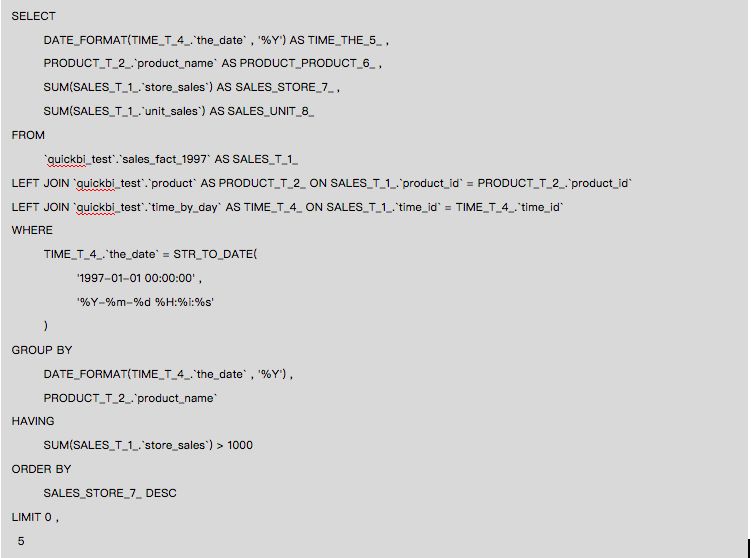

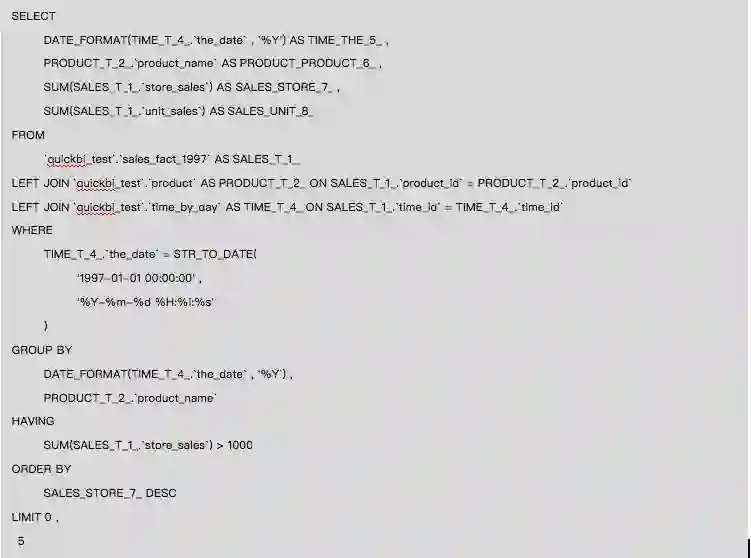

生成的SQL如下：
