iOS-Charts看这个就够了

2018 年 2 月 9 日 CocoaChina Fabric

来源：Fabric

最近做项目需要画K线图和折线图，引入了第三方的图标库Charts。

这个图表库基本上能够满足大家对于图表绘制的需要，但是api接口的解释并不是很详细，该库虽然有强大的功能，但是开发者看了很长时间还是一头雾水。而且网上相关的资源不是很多，所以我写了这篇文章希望对大家有所帮助。

咱们先看一下官方给出的Demo效果:

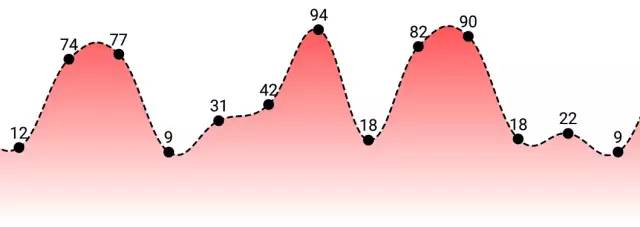

折线图

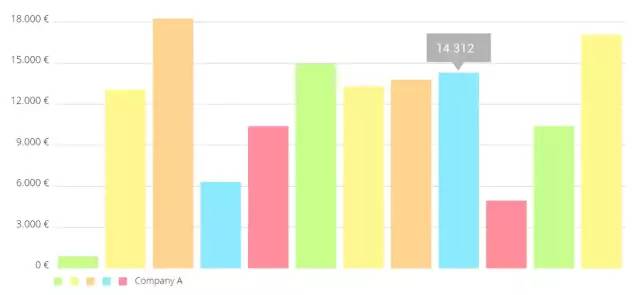

柱状图

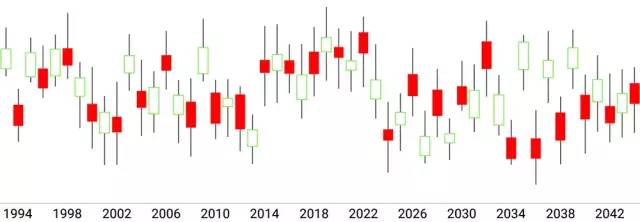

K线图

看完了效果图，咱们逐一介绍各种图表如何绘制吧!

第一步

引入第三方图表绘制库Charts

我用的是Carthage方法引入，直接在Cartfile中加入

github "danielgindi/Charts" ~>3.0.4然后在终端命令行输入:carthage update --platform iOS即可。

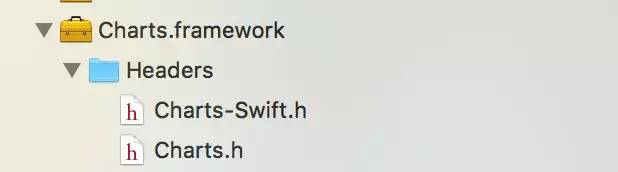

导入之后，大家的工程项目将会包含这个文件:

由于这个框架使用swift语言写的，所以OC开发者需要在项目中添加桥接文件，Charts-Swift就是桥接文件，大家不用自定义了，想在哪个类中调用Charts,import "Charts-Swift.h"文件就可以了。

第二步

定义图表，设置图标的各种属性

Charts包含的图表类很多，在此我举几个有代表性的例子:BarChartView(柱状图), LineChartView(折线图), CandleStickChartView(烛形图，K线图)等等。

ChartsView的属性：

1、scale属性

顾名思义，就是图标是否支持拖拽,scaleYEnabled = YES即纵坐标支持拖拽，scaleXEnabled = YES即横坐标支持拖拽。

2、chartDescription属性

打开这个属性，你的图表上将会有关于你的图标的描述。例如: chartView.chartDescription.enabled = YES chartView.chartDescription.text = @"王尼玛的chartsView"

下面的这行小字王尼玛的chartsView就是我的ChartsView的description。

3、pinchZoomEnabled

是否支持X轴、Y轴同时缩放，如果是YES ，则代表支持同时缩放。

4、maxVisibleCount

这个属性是控制图标上的数字展示的最大个数的，如果你的图标不想显示上面的数字，就可以把maxVisibleCount属性设置为0。

5、legend

这个Bool属性是设置要不要显示图例的，看到上图底部的"-- DataSet 1"了吗，如果你不想要显示这一栏，就把legend.enabled设置为NO。

6、noDataText

没有数据的时候ChartsView上需要显示什么文字。chartsView中有三个重要的属性需要开发者去设置，那就是leftAxis(左轴)，rightAxis（右轴），xAxis（X轴）。

7、doubleTapToZoomEnabled

是否允许双击缩放。

8、delegate

代理，大家都懂的。对应的protocal有4个，都是可选选项

//图表中的数值被选中

- (void)chartValueSelected:(ChartViewBase * _Nonnull)chartView entry:(ChartDataEntry * _Nonnull)entry highlight:(ChartHighlight * _Nonnull)highlight;

//图表中的空白区域被点击

- (void)chartValueNothingSelected:(ChartViewBase * _Nonnull)chartView;

//图表缩放

- (void)chartScaled:(ChartViewBase * _Nonnull)chartView scaleX:(CGFloat)scaleX scaleY:(CGFloat)scaleY;

//图标被移动

- (void)chartTranslated:(ChartViewBase * _Nonnull)chartView dX:(CGFloat)dX dY:(CGFloat)dY;

Axis属性

1、enabled

设置为NO的话，则对应的坐标轴不显示。

2、labelPosition

表示左轴坐标的位置，有2个选项:YAxisLabelPositionOutsideChart = 0,YAxisLabelPositionInsideChart = 1,坐标显示在轴内或者是轴外。

3、labelCount

即在坐标轴上最多显示多少个坐标点

4、drawGridBackgroundEnabled

是否要画网格线

5、gridLineDashLengths

gridLineDashLengths = @[@2.f, @5.f]即线段宽为2.0f，空格宽为5.0f。

第三步

填充数据

定义了表格的基本属性之后我们就要填充数据了。在这里我仅以折线图表为例。

我们先介绍两个概念:set和data,LineChartData就是折线图的data类，它可以由很多组set组成，一组就是一条折线。因此我们可以定义set的属性，从而绘制各种各样的折线。示例如下:

//是否绘制图标

set1.drawIconsEnabled = NO;

//折线颜色

[set1 setColor:UIColor.blackColor];

//折线点的颜色

[set1 setCircleColor:UIColor.blackColor];

//折线的宽度

set1.lineWidth = 1.0;

//折线点的宽度

set1.circleRadius = 3.0;

//是否画空心圆

set1.drawCircleHoleEnabled = NO;

//折线点的值的大小

set1.valueFont = [UIFont systemFontOfSize:9.f];

//图例的线宽

set1.formLineWidth = 1.0;

//图例的字体大小

set1.formSize = 15.0;

下面具体介绍如何填充数据:

//定义一个数组承接数据

//对应Y轴上面需要显示的数据

NSMutableArray *yVals = [[NSMutableArray alloc] init];

for (int i = 0; i < self.financeLineDotDataList.count; i++) {

BTCTrenddata *dotData = (BTCTrenddata *)[self.financeLineDotDataList objectAtIndex:i];

//将横纵坐标以ChartDataEntry的形式保存下来，注意横坐标值一般是i的值，而不是你的数据 //里面具体的值，如何将具体数据展示在X轴上我们下面将会说到。

ChartDataEntry *entry = [[ChartDataEntry alloc] initWithX:i y:dotData.price];

[yVals addObject:entry];

}



LineChartDataSet *set1 = nil;

//请注意这里，如果你的图表以前绘制过，那么这里直接重新给data赋值就行了。

//如果没有，那么要先定义set的属性。

if (self.financeLineChartsView.data.dataSetCount > 0) {

LineChartData *data = (LineChartData *)self.financeLineChartsView.data;

set1 = (LineChartDataSet *)data.dataSets[0];

// set1.yVals = yVals;



set1 = (LineChartDataSet *)self.financeLineChartsView.data.dataSets[0];

set1.values = yVals;

//通知data去更新

[self.financeLineChartsView.data notifyDataChanged];

//通知图表去更新

[self.financeLineChartsView notifyDataSetChanged];



}else{



//创建LineChartDataSet对象

set1 = [[LineChartDataSet alloc] initWithValues:yVals];

//自定义set的各种属性

//设置折线的样式

set1.drawIconsEnabled = NO;

set1.formLineWidth = 1.1;//折线宽度

set1.formSize = 15.0;

set1.drawValuesEnabled = YES;//是否在拐点处显示数据

set1.valueColors = @[[UIColor whiteColor]];//折线拐点处显示数据的颜色

[set1 setColor:RGBCOLOR(248, 144, 28)];//折线颜色

//折线拐点样式

set1.drawCirclesEnabled = NO;//是否绘制拐点

//第二种填充样式:渐变填充

set1.drawFilledEnabled = YES;//是否填充颜色

NSArray *gradientColors = @[(id)RGBACOLOR(218,168,42,0).CGColor,

(id)RGBACOLOR(248,223,91,1).CGColor];

CGGradientRef gradientRef = CGGradientCreateWithColors(nil, (CFArrayRef)gradientColors, nil);

set1.fillAlpha = 1.0f;//透明度

set1.fill = [ChartFill fillWithLinearGradient:gradientRef angle:90.0f];//赋值填充颜色对象

CGGradientRelease(gradientRef);//释放gradientRef



//点击选中拐点的交互样式

set1.highlightEnabled = YES;//选中拐点,是否开启高亮效果(显示十字线)

set1.highlightColor = RGBCOLOR(125, 125, 125);//点击选中拐点的十字线的颜色

set1.highlightLineWidth = 1.1/[UIScreen mainScreen].scale;//十字线宽度

set1.highlightLineDashLengths = @[@5, @5];//十字线的虚线样式



//将 LineChartDataSet 对象放入数组中

NSMutableArray *dataSets = [[NSMutableArray alloc] init];

[dataSets addObject:set1];



//创建 LineChartData 对象, 此对象就是lineChartView需要最终数据对象

LineChartData *data = [[LineChartData alloc] initWithDataSets:dataSets];

[data setValueFont:[UIFont systemFontOfSize:8.f]];//文字字体

[data setValueTextColor:[UIColor whiteColor]];//文字颜色



self.financeLineChartsView.data = data;

//这里可以调用一个加载动画即1s出来一个绘制点

[self.financeLineChartsView animateWithXAxisDuration:1.0f];



}

以上就是填充数据的基本方法。到这里，大家就已经掌握了用charts绘制图表的基本方法了。下面我们来看一下一些比较难的用法。

重难点解析

需求一:两个表格联动，即拖拽或者一个，另一个需要跟着动。

这个需求可以用协议解决:

- (void)chartScaled:(ChartViewBase *)chartView scaleX:(CGFloat)scaleX scaleY:(CGFloat)scaleY {

CGAffineTransform srcMatrix = chartView.viewPortHandler.touchMatrix;

[self.combinedChartView.viewPortHandler refreshWithNewMatrix:srcMatrix chart:self.combinedChartView invalidate:YES];

[self.barChartView.viewPortHandler refreshWithNewMatrix:srcMatrix chart:self.barChartView invalidate:YES];

}

- (void)chartTranslated:(ChartViewBase *)chartView dX:(CGFloat)dX dY:(CGFloat)dY {

CGAffineTransform srcMatrix = chartView.viewPortHandler.touchMatrix;

[self.combinedChartView.viewPortHandler refreshWithNewMatrix:srcMatrix chart:self.combinedChartView invalidate:YES];

[self.barChartView.viewPortHandler refreshWithNewMatrix:srcMatrix chart:self.barChartView invalidate:YES];

}

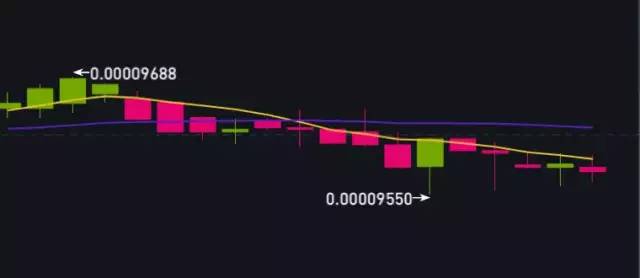

需求二：在一个图表上绘制多种类型的线表，例如K线图+柱状图

这个需求会用到另一个ChartView类型:CombinedChartView

CombinedChartData *combinedData = [[CombinedChartData alloc] init];

combinedData.lineData = [self generateLineData];

combinedData.candleData = [self generateCandleData];

话不多说，待会我会贴出Demo

需求三：希望在X轴上显示出具体的数值

我刚才说过，绘制表格的时候X值是i的值，即从0到i，那么我们如何显示服务器给我们的X值呢？这里需要引入一个协议:IChartAxisValueFormatter,声明一个NSObject类，如BTCDepthXAxisFormatter遵循IChartAxisValueFormatter协议，重写-(NSString *)stringForValue:(double)value axis:(ChartAxisBase *)axis方法，然后进行赋值，xAxis.valueFormatter = [[BTCDepthXAxisFormatter alloc] init]即可。
