EA13业务用例图操作步骤

3.5 案例和工具操作

UMLChina业务系统改进的组织是UMLChina组织，第一个迭代周期只需要关注最值得改进的业务用例。根据愿景推测，参加公开课的流程最值得改进，业务用例图只需要先画出这个业务用例就够了。UMLChina组织当然还有很多别的用例，包括所有公司都逃不掉的用例——政府要向它征税，只不过改进纳税的流程离愿景比较远，所以我们不画出来，但不代表它不存在。

图3-28 UMLChina组织的用例

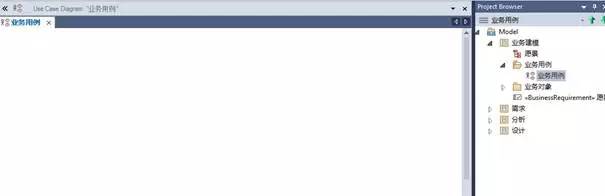

【步骤1】展开业务建模包下的业务用例包，双击业务用例用例图。

图3-29 空白的用例图

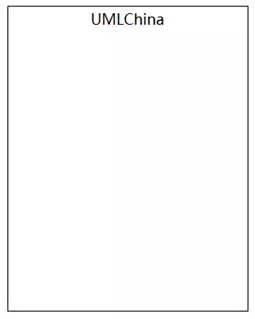

【步骤2】点击工具箱中的，再点击图的顶部中间，在文本框中输入UMLChina，拖动边界框的边调整到合适的大小。

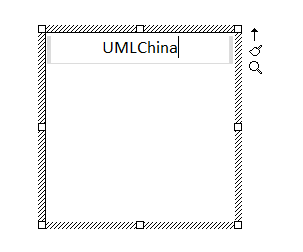

图3-30 放置边界框，确定研究对象

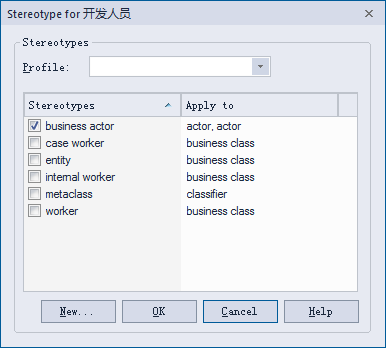

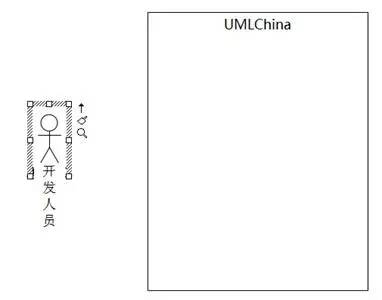

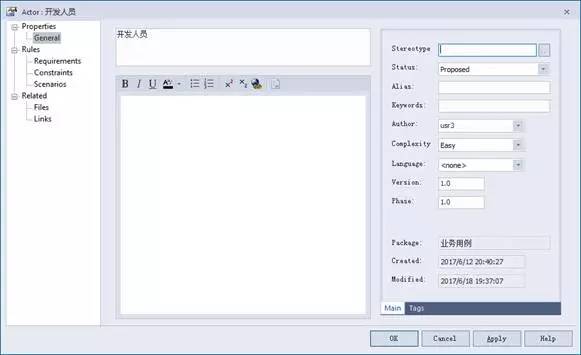

【步骤3】单击工具箱中的，单击边界框的左侧，在文本框输入开发人员。双击开发人员执行者，单击属性框Stereotype栏右侧的按钮，在Stereotype对话框选择business actor（也可以在属性框Stereotype栏直接输入business actor），单击OK，再单击OK。

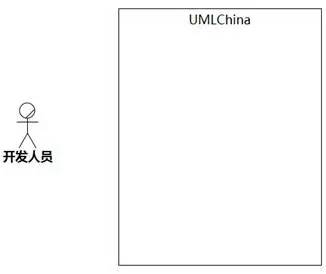

图3-31 添加业务执行者

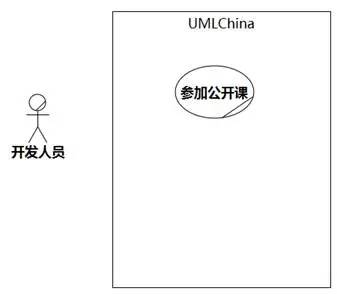

【步骤4】单击工具箱中的，单击边界框内，在文本框输入参加公开课。双击参加公开课用例，单击属性框Stereotype栏右侧的按钮，在Stereotype对话框选择business use case（也可以在属性框Stereotype栏直接输入business use case），单击OK，再单击OK。

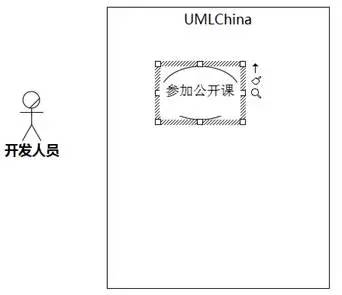

图3-32 添加业务用例

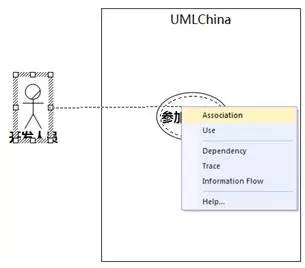

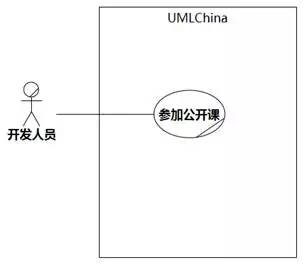

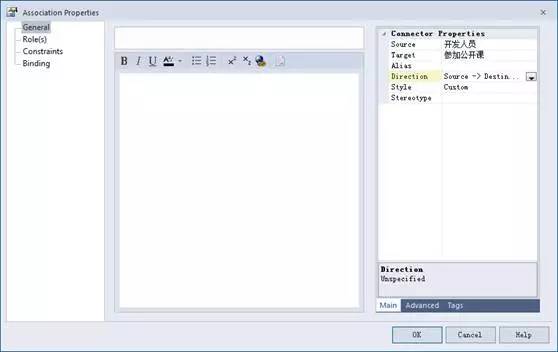

【步骤5】单击开发人员执行者，按住开发人员执行者右侧的小箭头（Quick Link），拖到参加公开课用例上，松开鼠标按键，从快捷菜单中选择Association。双击执行者和用例之间的关联线，在弹出属性框的Direction选择框中选择Source→Destination。

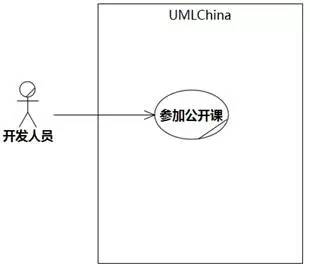

图3-33 建立业务执行者和业务用例之间的关联

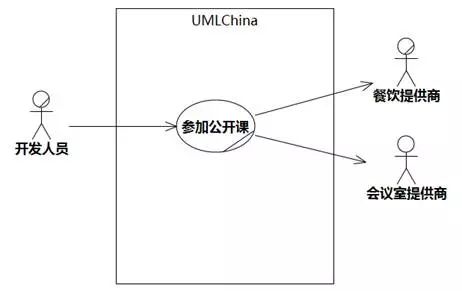

【步骤6】同上方法，在边界框外部右侧添加业务执行者餐饮提供商和会议室提供商，并建立用例参加公开课指向执行者餐饮提供商、会议室提供商的关联。

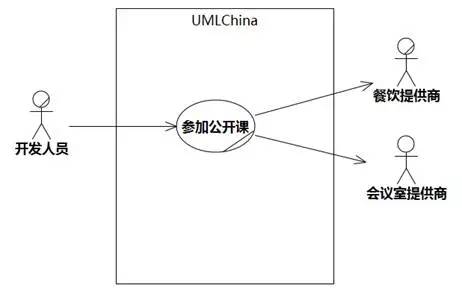

图3-34 得到完工的用例图
