[软件方法]涉众利益和基本路径

第6章 需求 之 系统用例规约

那许多简单情节，那许多复杂表情。

《岁月》；词：沈庆，曲：沈庆，唱：沈庆；1995



6.1 用例规约的内容

用例图表达了用例的目标，但是对于完整的需求来说，这是远远不够的。用例的背后封装了不同级别的相关需求，我们需要通过书写用例规约把这些需求表达出来。用例规约就是以用例为核心来组织需求内容的需求规约，也就是说，有了用例规约，不需要另外再写“需求规约”。用例规约的各项内容用类图展示如图6-1所示。

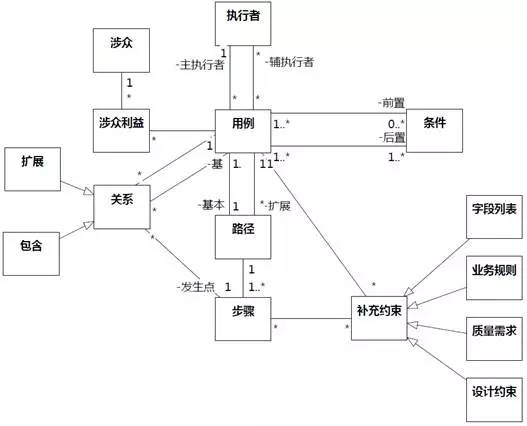

图6-1 用例规约的内容

目前UML并未包含用例规约的表示法。过去常见的做法是用Word等文本处理器来书写用例规约，不过扁平文本形式难以高效建立、修改和维护用例各项内容之间的关系。现在已经有专门用于编写用例规约的工具，例如Case Complete、Visual Use Case等，而且越来越多的UML建模工具也开始提供编写用例规约的功能，使得需求人员能够以“立体”的方式来书写和保存用例规约，并以文本、图形、表格等各种视图查看或输出，如图6-2。

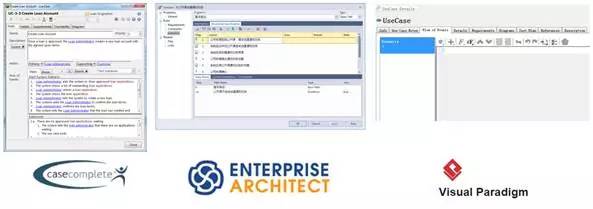

图6-2 制作用例规约的工具

图6-1的各项内容中，执行者和用例在用例图已经存在，照搬到用例规约中就可以。剩下的内容，用例图上是没有的，需要另行添加。我们逐个看看其他各项内容的要点。

6.1.1 前置条件和后置条件

用例通过前置条件（precondition）、后置条件（postcondition）以契约的形式表达需求。用例相当于系统的一个承诺：在满足前置条件时开始，按照里面的路径步骤走，系统就能到达后置条件。

前置条件：用例开始前，系统需要满足的约束。

后置条件：用例成功结束后，系统需要满足的约束。

在本书中，后置条件不再像有的方法一样分为最小后置和成功后置。用例怎样才算成功，只写出最像的那个答案。这样就避免掉入“从实现角度看这样可以那样也可以”的陷阱。

前置条件、后置条件必须是系统能检测的。

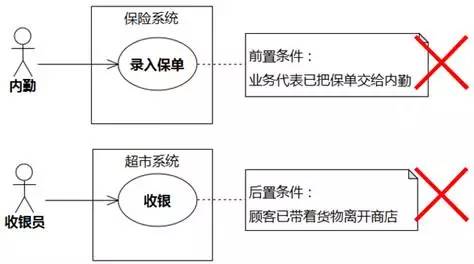

图6-3中“录入保单”用例的前置条件是错误的。业务代表是否已经把保单交给内勤，系统无法检测，不能作为前置条件；同样，“收银”用例的后置条件也是不对的。顾客是否已经带着货物离开商店，系统也无法检测，不能作为后置条件。

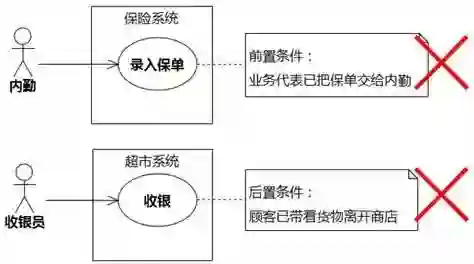

图6-3 系统必须能检测前置、后置条件

前置条件必须是用例开始前系统能检测到的。

如图6-4所示，储户开始取现金的交互前，系统不知道储户是谁，要取多少钱，所以“储户账户里有足够的金额”这个条件是无法检测的。

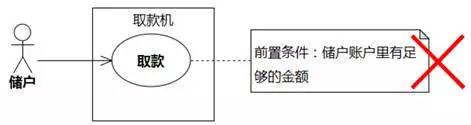

图6-4 前置条件必须是用例开始前系统能检测到的

前置后置条件是状态，不是动作。

例如，“经理→批假”的前置条件不能写“员工提交请假单”，因为是一个动作不是状态，应改为“存在待审批的请假单”。特别要注意的是，写成“员工已经提交请假单”也很可能是不对的，因为状态和导致达到某个状态的行为不是一一对应的，请假单未必是员工自己提交，也可以组长负责帮本组人员请假，也可能是从另外的系统批量导入。

如果分不清楚状态和行为的区别，建模就会遇到很大的麻烦。后面的建模工作中，还会不断讨论状态和行为的问题。

前置后置条件要用核心域词汇描述。

“系统正常运行”、“网络连接正常”等放之四海而皆准的约束，和所研究系统没有特定关系，不需要在前置条件中写出来，否则会得到一堆没有任何增值作用的废话。

后置条件也不能简单地把用例的名字加上“成功”二字变成“××成功”。例如，用例“顾客→下单”的后置条件写“顾客已经成功下单”，这不是废话吗。

“已登录”不应作为前置条件。

一些用例规约会有这样的前置条件：××已经登录。下面花一些篇幅来讨论这样做是否合适。

以购物网站为研究对象，登录不是用例。这一点在第5章已经阐述过了。如何处理登录？在过去的不少书和文章里可以看到如图6-5的做法：

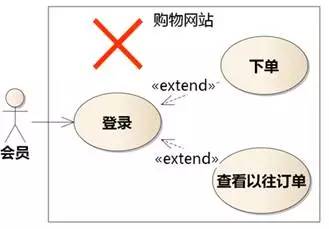

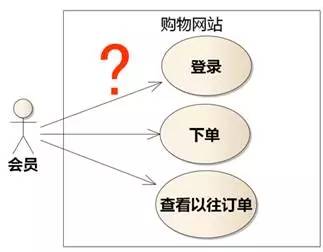

图6-5 画法一：把其他用例作为登录的扩展

会员登录以后可以下单，也可以查看以往订单，还可以退货……所以图6-5把下单、查看以往订单画成登录的扩展。这是错的。并不是先做A然后做B，B就成了A的扩展。例如，张三先吃饭，然后可能看电视，也可能上厕所，也可能散步。如果把看电视、上厕所、散步画成吃饭的扩展，意思就成了“张三可能会以上厕所的方式吃饭”或 “上厕所是张三达到吃饭目标的一条路径”。

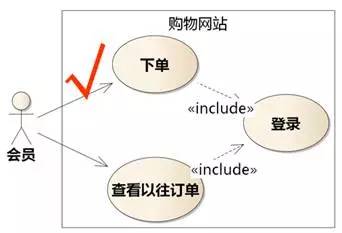

第二种做法如图6-6，把登录变成被其他用例包含（Include）的被包含用例（Included Use Case）。这样做是正确的。登录用例本来不存在，后来在写用例规约的时候，发现下单、查看以往订单等用例里都有以下步骤集合：

1. 会员提交身份信息

2. 系统验证身份信息

3. 系统保存会员登录信息

4. 系统反馈会员定制界面

为了节省书写用例规约的工作量，考虑把这些形成一个小目标的步骤集合（不是单个步骤）分离出来，作为一个被包含用例单独编写规约。这个用例只被其他用例包含，不由主执行者指向。被包含用例的这个特点和类的私有操作很相似。

图6-6 画法二：把登录作为被包含用例

按照图6-6的做法，下单用例规约的步骤集合里，应该有表示包含登录用例的步骤集合：会员【登录】（“登录”二字加了粗括号表示这是一个被包含用例，它的步骤和约束在另外的地方描述。不喜欢括号可以用加下划线等其他方法以示区分）。有些人觉得这样做的话，好些用例里会出现会员【登录】，看起来有些碍眼，就想能不能把它提到前置条件里，那就得到了第三种：把登录作为一个用例，会员已经登录作为其他用例的前置条件，如图6-7。这样用例的步骤看起来更清爽，但是严格来说这也是不对的，登录不是购物网站的用例。

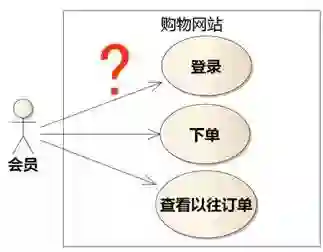

图6-7 画法三：其他用例以“已登录”作为前置条件

可能有的人会觉得第三种画法更好，理由是从最终实现上看，会员登录以后可以下单，可以查看以往订单，不用再重新登录，看起来是不是第三种更合理？其实还是第二种更合理。第5章说过，如果在做需求时考虑到复用，可能已经陷入了设计的思维。能够在多个用例中复用登录的状态，这是设计人员的本事，他甚至还可以做到10个用例的界面都从一个模板生成，但不能因此就把10个用例合并成一个。

认为第三种更好的另一个理由也和“复用”有关：当几个执行者在使用某些用例时都会有登录的步骤集合，把登录单独分离出来，可以抽象出一个用户执行者，指向登录，如图6-8。

图6-8 错误：想通过泛化执行者复用用例

这个看起来正确，实际上也是不对的。不同的涉众利益会带来不同的需求。这样做，潜意识里就有着一种追求“需求复用”的思想，会诱导需求人员对不同用例之间的微妙差别视而不见，这对于做需求来说是危险的。

会员登录需要验证码，货管员登录时不需要。系统反馈给会员的是未完成的订单，反馈给货管员的则是最近货品的动态。会员登录时可能要求反馈速度很快，而且允许百万会员同时在线，货管员则没有那么严格。这些需求差异不能视而不见。

更合理的做法如图6-9，分成几个不同的被包含用例。

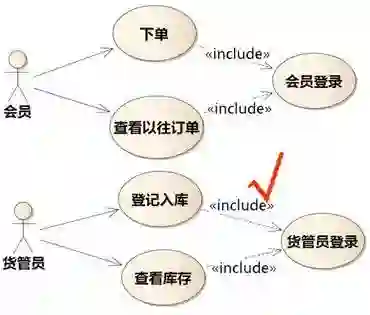

图6-9 分成不同的被包含用例，较正确

被包含用例（以及扩展用例）严格来说不能算用例，应该有更好的名字，例如“交互片段”，否则名称中带的”用例“二字容易误导开发人员从实现的角度定义用例，而不是从对外提供价值的角度。

6.1.2 涉众利益

前置条件是起点，后置条件是终点，中间的路该怎么走？这就要由涉众利益决定了。只有目标，没有考虑到涉众利益，不足以得到正确的需求。

假设我需要1000元现金。为了达到这个目的，首先我会拉开家里的抽屉，如果里面有超过1000元的现金，我就从中拿1000元；如果抽屉里没有现金或者现金不够，我就拿上银行卡，到楼下ATM去取。问题来了：同样的目标，为什么家里的抽屉拉开就可以达到，而楼下的ATM却要插卡输密码？

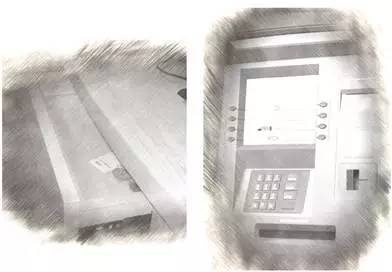

图6-10 目标一样，抽屉和ATM的交互却大不相同

背后的原因是涉众利益不同。涉众利益即针对某件事情，某类人担心什么和希望什么。家里的抽屉只涉及到我和家人的利益，如果我和家人和睦相处，拉开抽屉就可以拿；反之，如果我和家人的利益冲突得非常厉害，那么可能需要买一种长得很像ATM的抽屉才符合我家的需要。

对于银行ATM来说，就不是这样了。储户在ATM取现金时，涉及的涉众利益如下：

储户—希望方便；担心权益受损。

银行负责人—希望安全；希望节约运营成本。

正是在这些涉众利益的交锋之下，目前我们日常生活中所看到的ATM的用例片断如下：

基本路径

1. 储户提交账户号码

2. 系统验证账户号码合法

3. 系统提示输入密码

4. 储户输入密码

5. 系统验证密码合法、正确

6. 系统提示输入取现金额

7. 储户输入取现金额

8. 系统验证取现金额合法

9. 系统记录取现信息，更新账户余额

……

业务规则

5. 密码为6位数字

8. 取现金额应为100元的倍数；取现金额应少于账户余额；单次取现金额不超过3000元；当日取现金额不超过20000元

设计约束

1. 通过磁条卡或芯片卡提交账户号码

我们来看看涉众利益的交锋如何影响了需求。步骤1有设计约束通过磁条卡或芯片卡提交账户号码，这是为了照顾储户“方便”的涉众利益。

既然为了储户方便，还验密码干什么？银行不是口口声声说储户是上帝吗？为什么不在储户提交账户号码后，把钱箱弹出来让储户随便取？这是为了照顾银行“安全”的利益。

既然设密码是为了安全，密码长度怎么只要6位呢？何不设10位或更长的密码？这又是“安全”和“方便”交锋后的妥协。可以想像，如果有一天，“ATM黑客”魔高一丈，6位密码很容易攻破，这条规则可能就会变成密码为8位数字。

系统记录取现信息，更新账户余额。这是储户看不见摸不着的，为什么要写出来？因为要是系统不做这件事，银行就吃亏了。

业务规则取现金额应为100元的倍数……如果能有1元2元的ATM，储户会非常高兴（没有零钱坐公交车？到ATM那里取去！），但银行不高兴――成本太高了。

业务规则单次取现金额不超过3000元；当日取现金额不超过20000元。这主要是考虑银行节约运营成本的利益。当然，银行的解释会是为了保护储户的利益，防止被冒领等等。

认识到需求由涉众利益的冲突和平衡来决定，我们的需求过程就会充满“人”的味道，变得乐趣横生。扩展开来看，我们为什么在现在的公司工作，为什么选择现在的配偶，甚至午餐吃什么，都是权衡了各种涉众利益的结果。

为了寻找用例的涉众，可以用“醉酒法”思考。假设台上的演员“喝醉”（“喝醉”加了引号是因为在台上的未必是人）了在台上表演，谁看到这个场面会担心自己的直接利益受到侵害？担心的人就是这个用例的涉众。一般来自以下这些地方：

涉众来源一：人类执行者

用例的执行者如果是人类，当然是用例的涉众。执行者如果不是人类，就不是涉众，因为没有利益主张。如图6-11，仓管员是人类，所以是涉众，而ERP系统不是人类，不是涉众。

图6-11 非人类执行者不是涉众

涉众来源二：上游

执行者要使用系统做某个用例，可能会需要一些资源，这些资源的提供者很可能是该用例的涉众。如图6-12，保单由业务代表提供给内勤。如果内勤喝醉了酒乱录，信息错得一塌糊涂，业务代表的利益就被损害了。考虑上游之后，录入保单用例的涉众如图6-12所示。

图6-12 录入保单用例考虑上游之后

涉众来源三：下游

执行者使用系统做某个用例，产生的后果会影响到其他人。受影响的这些人也是涉众。还是图6-12录入保单的例子，如果系统做得不好，没有检测内勤录保单时是否填了必填项就放了过去，后面负责审核的经理工作量增加了。考虑上游和下游之后，录入保单用例的涉众如图6-13所示。

图6-13 录入保单用例考虑上游、下游之后

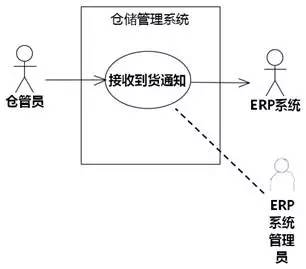

还有，在图6-11中，ERP系统虽然不是接收到货通知用例的涉众，但这个用例产生的结果会影响到ERP系统背后的人。例如仓储管理系统不停向ERP系统发垃圾数据包，导致ERP系统瘫痪，ERP系统维护人员的工作量就增加了。所以ERP系统维护人员也是下游的涉众。考虑下游之后，接收到货通知用例的涉众如图6-14所示。



图6-14 接收到货通知用例考虑下游之后

涉众来源四：信息的主人

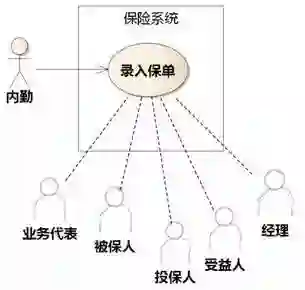

用例会用到一些信息，这些信息可能会涉及到某些人。虽然这些人也许并不知道这个系统的存在，但他们是用例的涉众。如图6-12中录入保单的用例，保单的信息涉及到了被保人、投保人和受益人，如果信息出错或泄漏，这些人就会遭殃，所以他们是涉众。这类涉众因为“远在天边”，在寻找涉众时比较容易被忽略，要特别注意。考虑上游、下游和信息的主人之后，录入保单用例的涉众如图6-15所示。

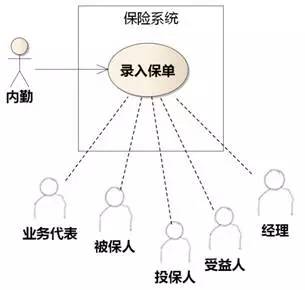

图6-15 录入保单用例考虑上游、下游和信息的主人之后

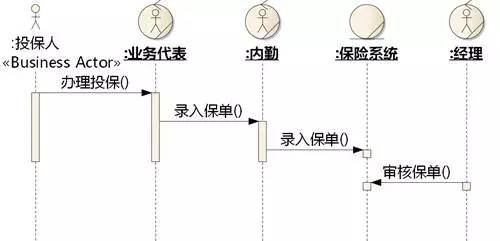

说到这里，也许您已经看出来，业务建模对于识别涉众是非常有帮助的。如果我们在需求之前有业务建模工作流，会更了解一件事情的前因后果，大多数涉众都能够从业务序列图中看出来。例如，从图6-16的业务序列图中，很容易找到“内勤→录入保单”的涉众。

图6-16 业务建模可以帮助寻找涉众

最后回答一个经常被问到的问题：系统的研发团队成员是该系统的涉众吗？不是。根据第2章所说的“投币法”，系统是投币得来的，考虑需求时根本没有“研发团队”。这里的意思并不是说工作性质为软件开发的人就不能当涉众，当他充当投币者的角色时是可以的。例如，以建模工具EA为所研究系统时，使用EA来建模的软件研发团队成员就是EA的涉众，但EA的研发团队成员不是涉众。

寻找涉众利益

寻找涉众利益时，要“亲兄弟，明算账”，把不同涉众各自关注的利益体现出来，而不是写成一模一样。家里两夫妻对同一件事情都还有不同的立场，更不用说一个组织里面形形色色的涉众了。

司机开车进厂装化肥，工作人员通过地磅系统操纵地磅给车称重。针对这件事情，不同的涉众可谓是“各怀鬼胎”：

化肥公司老板―担心公司内部人员贪污；

地磅操作员―希望操作简便；担心承担责任；担心系统坏掉影响工作量；

仓管人员―担心称不准导致无谓的返工装包；

买主―担心进去时称得轻了，出来时称得重了，导致给少了化肥；

司机―担心等侯时间太长导致每天拉货次数减少；

即使有些利益有时不方便白纸黑字写出来共享，但至少建模人员要心知肚明，不能一团和气了事。

涉众利益要通过仔细观察和揣摩涉众的痛苦得到。如果没有细心调研，往往写出来的涉众利益很苍白。例如，前面提到的“储户→取现金”用例，涉众利益写“储户担心取不到现金”，这就是废话了。

再看下面这个例子，一个输液系统，涉众利益写：

护士—担心出错。

正确的废话，谁不担心出错，但为什么还是出错？仔细调研过之后写出来就生动多了：

护士—担心自己的药理学知识记错，对药物名称相近的药物计算错剂量，导致给药错误。

善于积累涉众利益

需求是不断变化的，新系统肯定在功能或性能上和旧系统有所不同，否则还做什么新系统？但是，背后的涉众利益要稳定得多。我们来看之前ATM例子中出现的涉众利益：

储户——希望方便；担心权益受损

银行负责人——希望安全；希望节约运营成本

这些涉众利益不止适用于ATM，也适用于清朝的钱庄柜台、现在的银行柜台、网上银行和手机银行。

图6-17 系统的具体形态变了，涉众利益不变

很多需求中的两难，都是因为信息不足导致的。如果我们能善于积累涉众利益，把目标组织内部各种人的小算盘搞得一清二楚，对方稍微说句话，我们就已经知道他心里的小九九，而且还知道他的要求对谁有利，对谁有害，从而可以自如应对。

6.1.3 基本路径

观众已经一排排坐好，接下来就要让演员们上台演戏了。把演戏的场景描述出来，就得到了用例的路径和步骤。

一个用例会有多个场景，其中有一个场景描述了最成功的情况，执行者和系统的交互非常顺利，一路绿灯直抵用例的后置条件。这个场景称为基本路径。

用例把基本路径分离出来先写，目的是凸现用例的核心价值。还是以上面的ATM为例，发生在ATM上的场景有很多：

（1）张三来了，插卡，输密码，输金额，顺顺利利取到钱，高兴地走了；

（2）李四来了，插卡，输密码，密码错，再输，再错，再输，卡被吞掉了；

（3）王五来了，插卡，输密码，输金额，今天取得太多不能取了……

只有场景（1）是银行在大街上摆放一台ATM的初衷。虽然场景（2）（3）是难以避免的，但场景（1）出现得越多越好，这是涉众对ATM的期望。

书写路径步骤的时候需要注意的一些要点如下。这些要点有重叠的地方，如果违反了其中一个要点，很可能也会违反另外的要点。

6.1.3.1 按照交互四步曲书写

执行者和系统按照回合交互，直到达成目的。需要的回合数是不定的，可能一个回合足够，也可能需要多个回合。一个回合中的步骤分为四类：请求、验证、改变、回应，如图6-18所示。

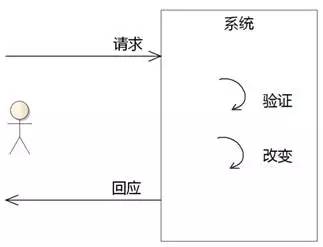

图6-18 交互四步曲

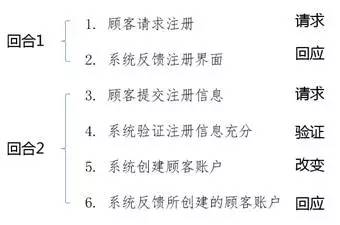

这四类步骤中，请求是必须的，其他三类步骤在某些回合中可以缺少其中一部分，但不能都缺，否则就不成为回合了。图6-19展示了一个例子。可以看到，第一个回合缺少验证和改变，第二个回合有四类步骤都有。

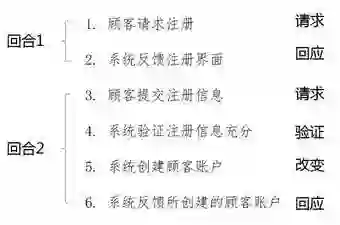

图6-19 回合制的交互示例

在时间作为主执行者，还不需要和其他辅执行者交互的用例中，可能会出现缺少回应的情况，而且只有一个回合。例如：

当到达时间周期时，

系统根据当前各因子值计算并保存评分。

6.1.3.2 使用主动语句理清责任

把动作的责任人放在主语的位置，用Cockburn的话说就是“球在哪里”[Cockburn 2001]。比较下面两句话：

伊布从瓦伦西亚处得到传球，舒梅切尔扑救伊布的射门……

瓦伦西亚传球，伊布射门，舒梅切尔扑救……

虽然上面一句比较文艺，但下面一句把责任理得更清晰。用例步骤也是如此：

系统从会员处获取用户名和密码（错）

会员提交用户名和密码（对）

用户名和密码被验证（错）

系统验证用户名和密码（对）

会员要是不提交，就不要怪系统没有动静；会员要是提交了，系统不动弹，那就要怪系统了。

做到规规矩矩说话，把责任理清楚，其实也不容易。经常有人会写：

会员保存订单

会员在哪里保存订单？存在自己的肚子里？应该是：

会员提交订单信息

系统保存订单

类似的还有：

会员查询商品

会员在自己肚子里面查？应该是：

会员提交查询条件

系统查询商品

系统反馈查询结果
